Jaguar XJ (X350). Manual - part 304

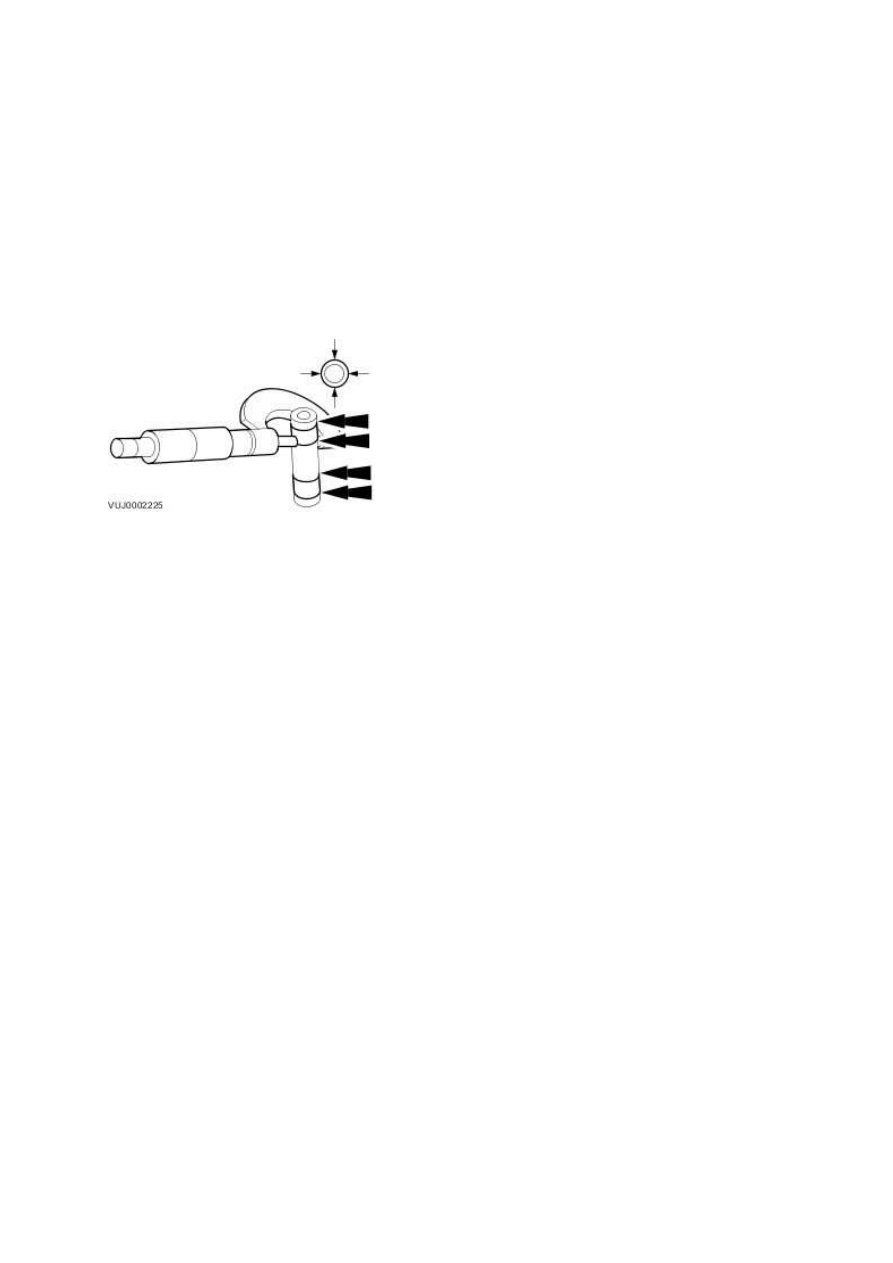

Piston Pin Diameter

1.  NOTE:


The piston and piston pin are a matched pair. Do not mix up the components.


Measure the piston pin diameter.



•

  Measure the diameter in two directions.



•

  If the values are not to specification, install a new piston and a new piston pin.

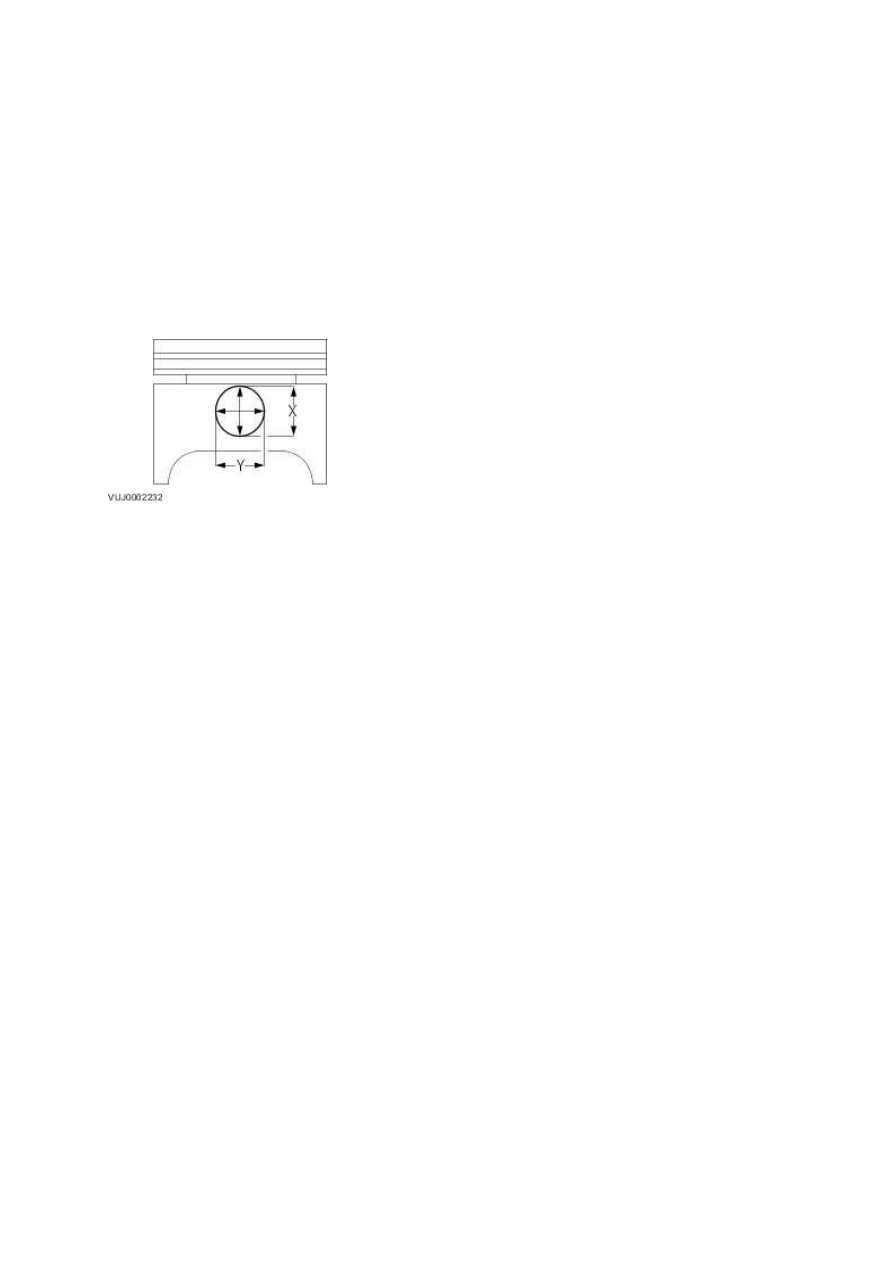

Piston Pin to Bore Diameter

1.  NOTE:


The piston and piston pin form a matched pair. Do not mix up the components.


Measure the diameter of the piston pin bore.



•

  Measure the diameter in two directions.



•

  If the values are not to specification, install both a new piston and a new piston pin.









www.

Piston Ring End Gap

1.

  CAUTION: Do not mix up the piston rings. Install the piston rings in the same

position and location.

Using the Feeler Gauge, measure the piston ring gap.



•

  The values given in the specification refer to a gauge ring used during production.

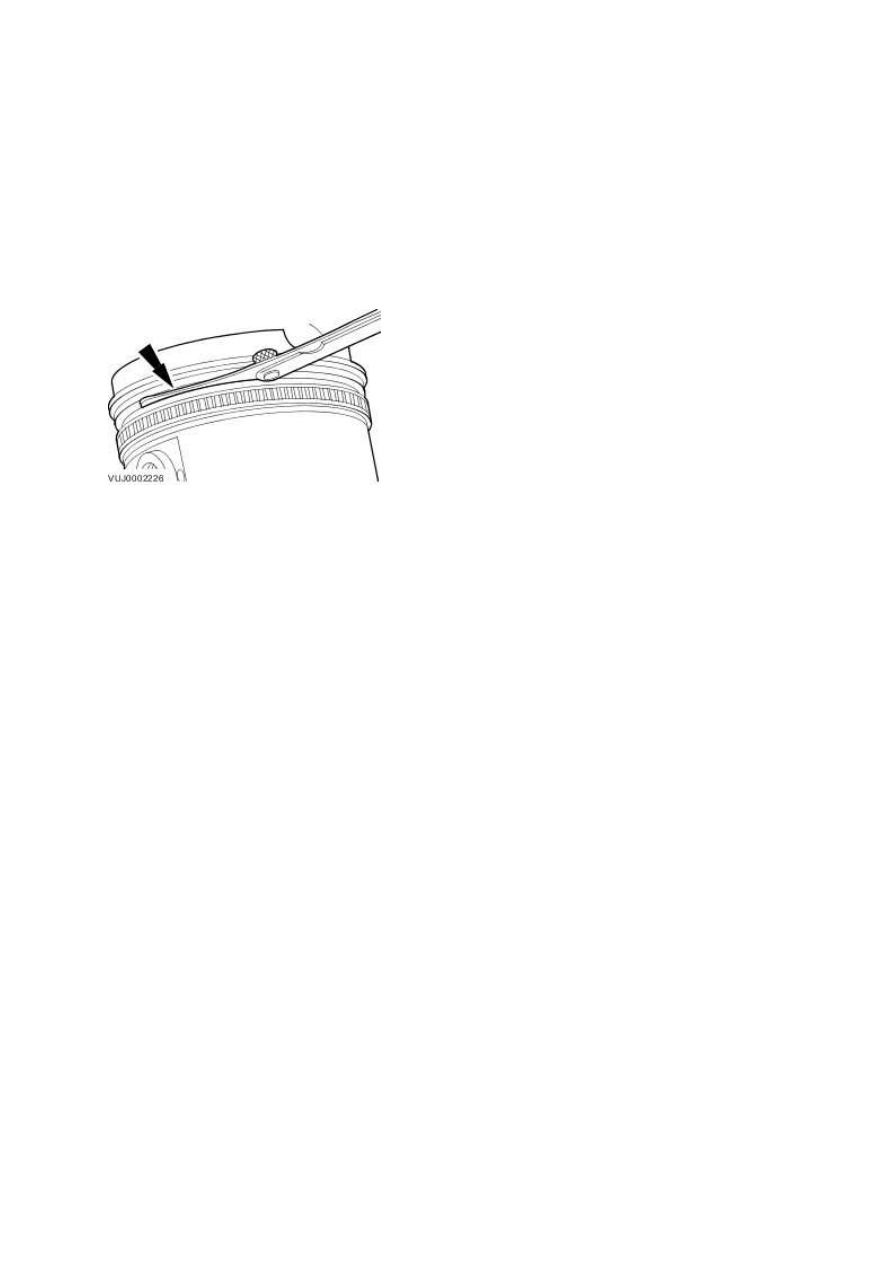

Piston Ring-to-Groove Clearance

1.  NOTE:



The piston ring must protrude from the piston groove. To determine the piston ring
clearance, insert the Feeler Gauge right to the back of the groove, behind the wear ridge.


Using the Feeler Gauge, measure the piston ring clearance.
