3

.



  CAUTION: Make sure the brake tubes are installed to the correct ports. Failure to

follow this instruction may result in damage to the vehicle.





Tighten to 17 Nm.







4

.



Bleed the anti-lock brake system (ABS).

For additional information, refer to

Brake System Bleeding - VIN Range: G45704->H99999

(70.25.03)











Rear Wheel Speed Sensor (70.60.04)

Removal



1 . Raise and support the vehicle.

<<100-02>>







2

.



  CAUTION: Make sure the ignition is in the ‘OFF’ position before disconnecting the

rear wheel speed sensor electrical connector.





Disconnect the rear wheel speed sensor electrical connector.

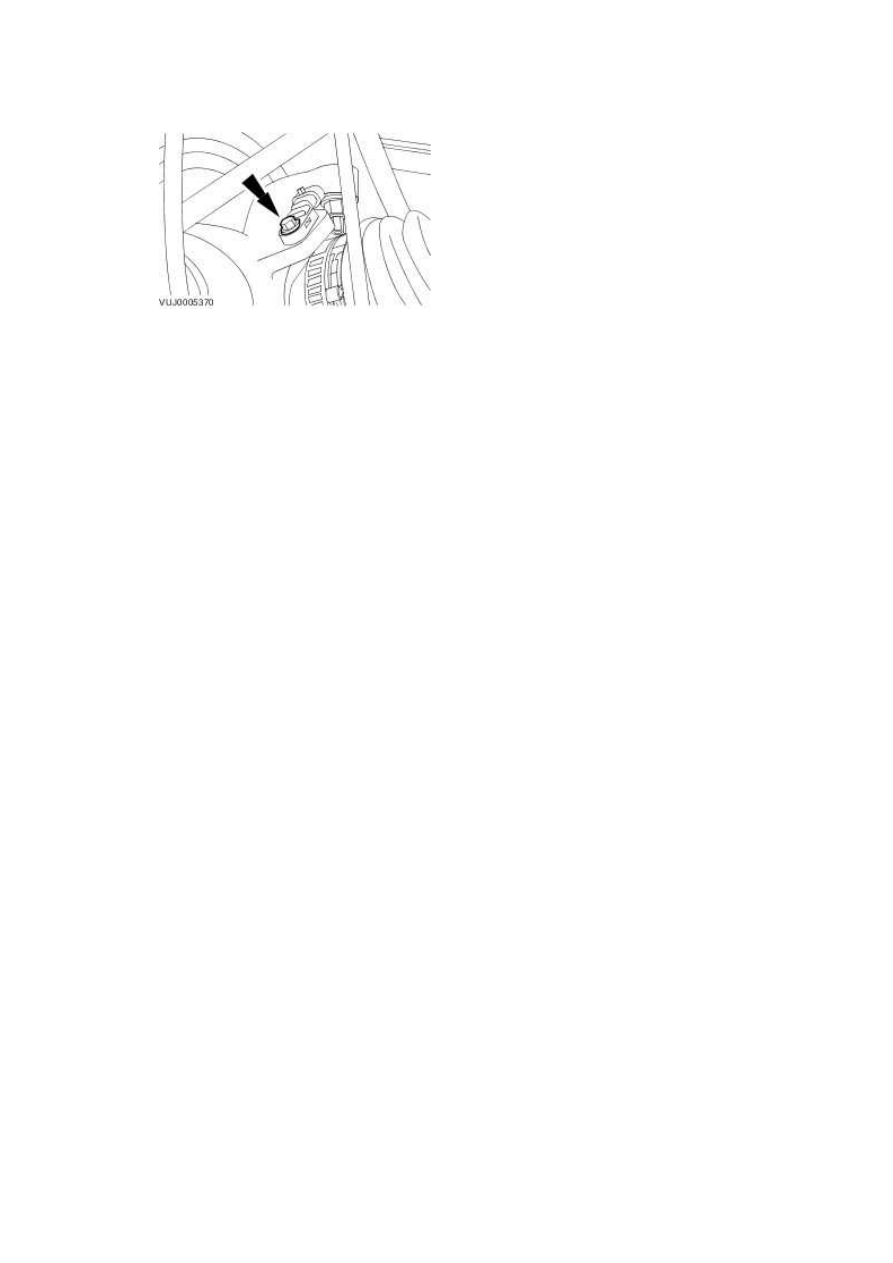

3 . Remove the rear wheel speed sensor.





Remove the securing bolt.











Installation



1 . To install, reverse the removal procedure.





Tighten to 9 Nm.



www.











Steering Wheel Rotation Sensor (86.56.58)

Removal



1 . Disconnect the battery ground cable.

<<414-01>>







2 . Remove the steering wheel.

<<211-04>>







3 . Disconnect the steering wheel rotation sensor electrical connector.







4 . Disconnect the steering wheel rotation sensor electrical wiring harness from steering column.







5 . Remove the steering wheel rotation sensor.
