REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear the DTC, test

the system for normal operation by driving the vehicle at more than 20 kph (12.5 mph) for more than

3 minutes.

G531322t91 : CHECK THE WSS SIGNAL CIRCUIT FOR SHORT CIRCUIT TO
GROUND

1. Measure the resistance between:

EC015, harness side

Battery



Pin 01



Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531322t92

.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear the DTC, test

the system for normal operation by driving the vehicle at more than 20 kph (12.5 mph) for more than

3 minutes.

G531322t92 : CHECK THE WSS SIGNAL CIRCUIT FOR HIGH RESISTANCE

1. Measure the resistance between:

EC015, harness side  EC030, harness side

Pin 01



Pin 33





•



Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test

G531322t93

.





-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear the

DTC, test the system for normal operation by driving the vehicle at more than 20 kph (12.5 mph) for

more than 3 minutes.

G531322t93 : CHECK THE WSS SIGNAL AND RETURN CIRCUITS FOR SHORT
CIRCUIT TO EACH OTHER

1. Measure the resistance between:

EC015, harness side  EC015, harness side

Pin 01



Pin 02





•



Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the harness, suspect the following

components: - WSS connector - WSS - ABS module connector - ABS module



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear the DTC, test

the system for normal operation by driving the vehicle at more than 20 kph (12.5 mph) for more than

3 minutes.

PINPOINT TEST  G531322p6 : LEFT
HAND REAR WHEEL SPEED SENSOR
(WSS)

G531322t23 : CHECK THE WSS RETURN CIRCUIT FOR SHORT CIRCUIT TO
GROUND

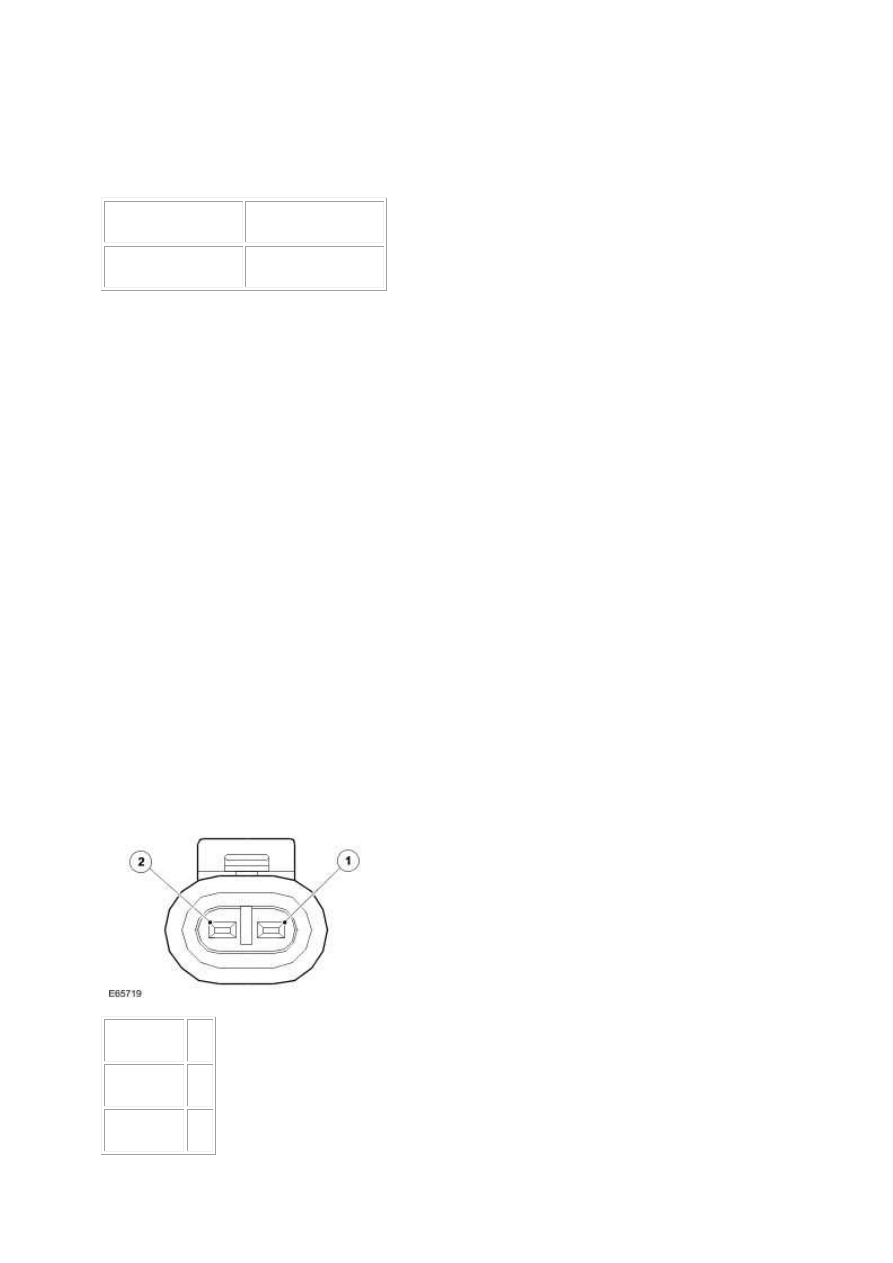

1.



Circuit



Pin

WSS return  01



WSS signal



02



www.



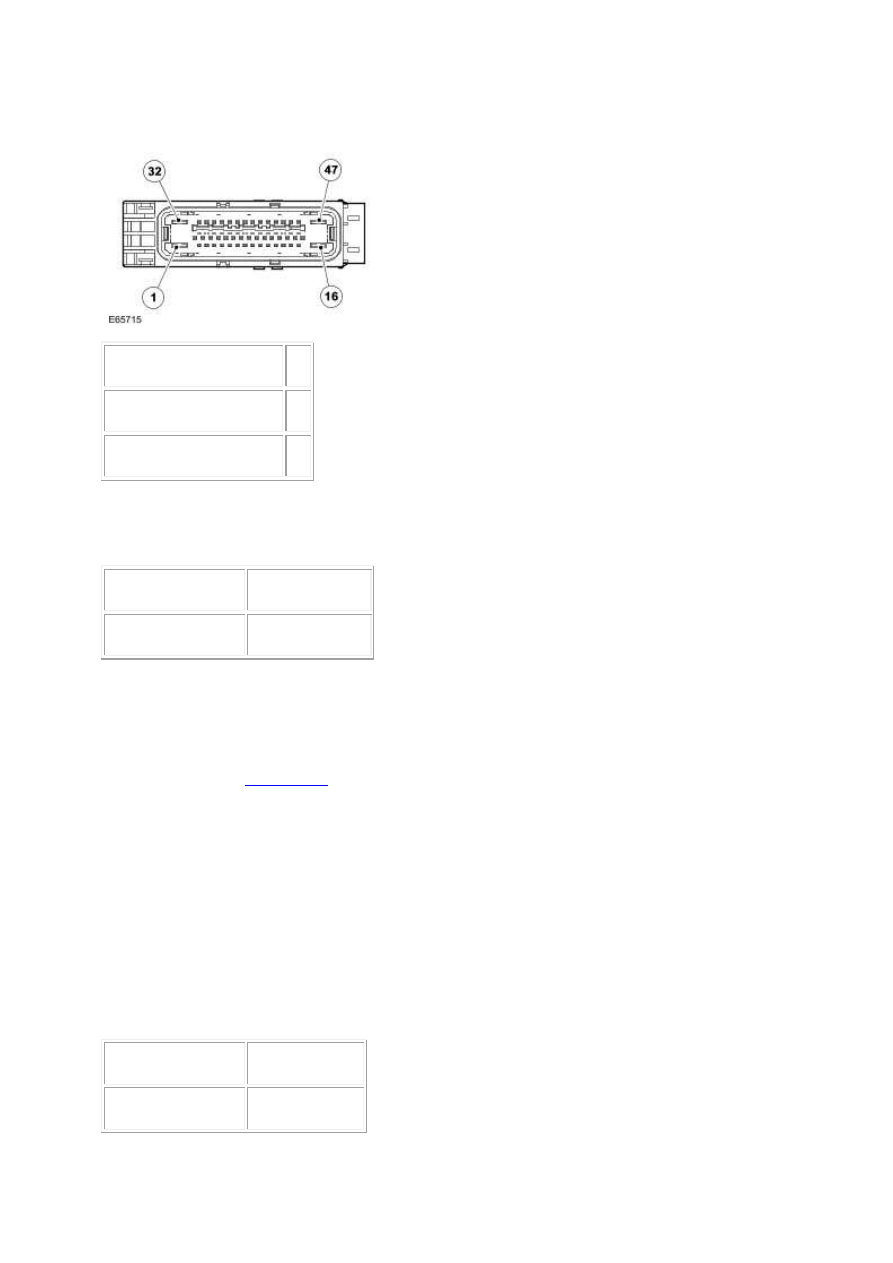

2.



Circuit



Pin

Left hand rear WSS signal



36



Left hand rear WSS return  37





3. Key off. 4. Disconnect the WSS connector, CV006. 5. Disconnect the ABS module connector, EC030.

6. Key on, engine off. 7. Measure the resistance between:

CV006, harness side

Battery



Pin 01



Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531322t94

.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear the DTC, test

the system for normal operation by driving the vehicle at more than 20 kph (12.5 mph) for more than

3 minutes.

G531322t94 : CHECK THE WSS RETURN CIRCUIT FOR SHORT CIRCUIT TO
POWER

1. Measure the resistance between:

CV006, harness side

Battery



Pin 01



Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531322t95

.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear the DTC, test

the system for normal operation by driving the vehicle at more than 20 kph (12.5 mph) for more than

3 minutes.

G531322t95 : CHECK THE WSS RETURN CIRCUIT FOR HIGH RESISTANCE

1. Measure the resistance between:

CV006, harness side  EC030, harness side

Pin 01



Pin 37





•



Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test

G531322t96

.





-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear the

DTC, test the system for normal operation by driving the vehicle at more than 20 kph (12.5 mph) for

more than 3 minutes.

G531322t96 : CHECK THE WSS SIGNAL CIRCUIT FOR SHORT CIRCUIT TO
POWER

1. Measure the resistance between:

CV006, harness side

Battery



Pin 02



Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531322t97

.
