Jaguar XJ (X350). Manual - part 171

Brake Caliper - Vehicles With: High
Performance Brakes, VIN Range: G00442-
>G45704 (70.55.02)

Special Service Tools





Brake pedal hold-down tool

JDS 9013

Removal



1

.



Remove the brake pads.

For additional information, refer to

Brake Pads - Vehicles With: High Performance Brakes, VIN

Range: G00442->G45703 (70.40.02)









2

.



  CAUTION: Brake fluid contains polyglycol ethers and polyglycols. Avoid contact with

the eyes. Wash hands thoroughly after handling, as prolonged contact may cause irritation

and dermatitis. If brake fluid contacts the eyes, flush the eyes with cold water or eyewash

solution and seek medical attention. If taken internally do not induce vomiting, seek

immediate medical attention. Failure to follow these instructions may result in personal

injury.





  CAUTION: If brake fluid comes into contact with the paintwork, the affected area

must be immediately washed down with cold water.





NOTE:





To prevent the loss of brake fluid, apply the brake pedal hold-down tool and adjust to

hold the brake pedal down 40 mm (1.6 in).







Cap the brake hose to prevent loss of fluid and prevent dirt ingress.



Detach the brake hose.





Remove and discard the sealing washers.











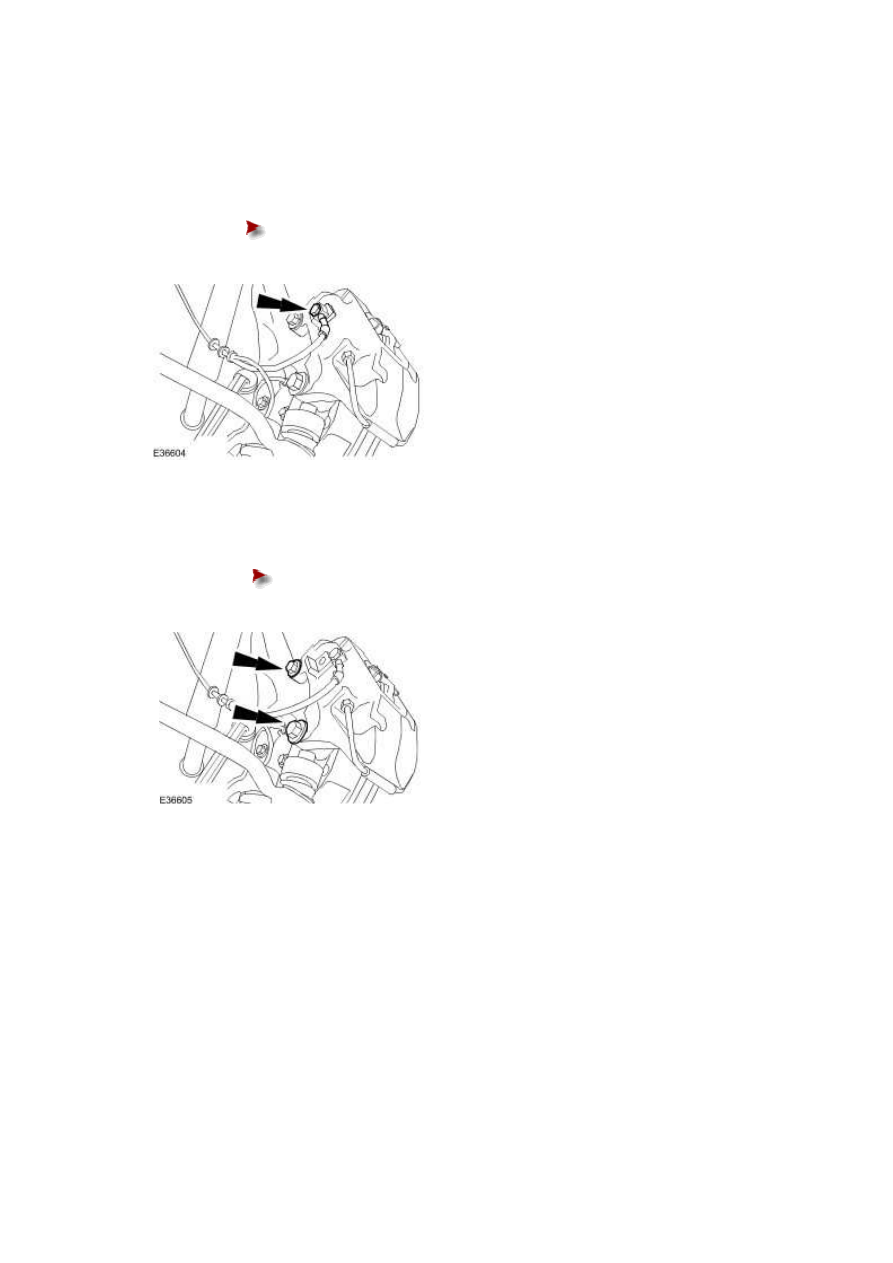

3 . Remove the brake caliper.





Remove and discard the brake caliper retaining bolts.













NOTE:

www.







2 . Attach the brake hose.





Install new sealing washers.







Tighten to 35 Nm.











3 . Remove the brake pedal hold-down tool.





4

.



Install the brake pads.

For additional information, refer to

Brake Pads - Vehicles With: High Performance Brakes, VIN

Range: G00442->G45703 (70.40.02)









5

.



Bleed the brake system.

For additional information, refer to

Brake System Bleeding - VIN Range: G00442->G45703

(70.25.03)











Installation



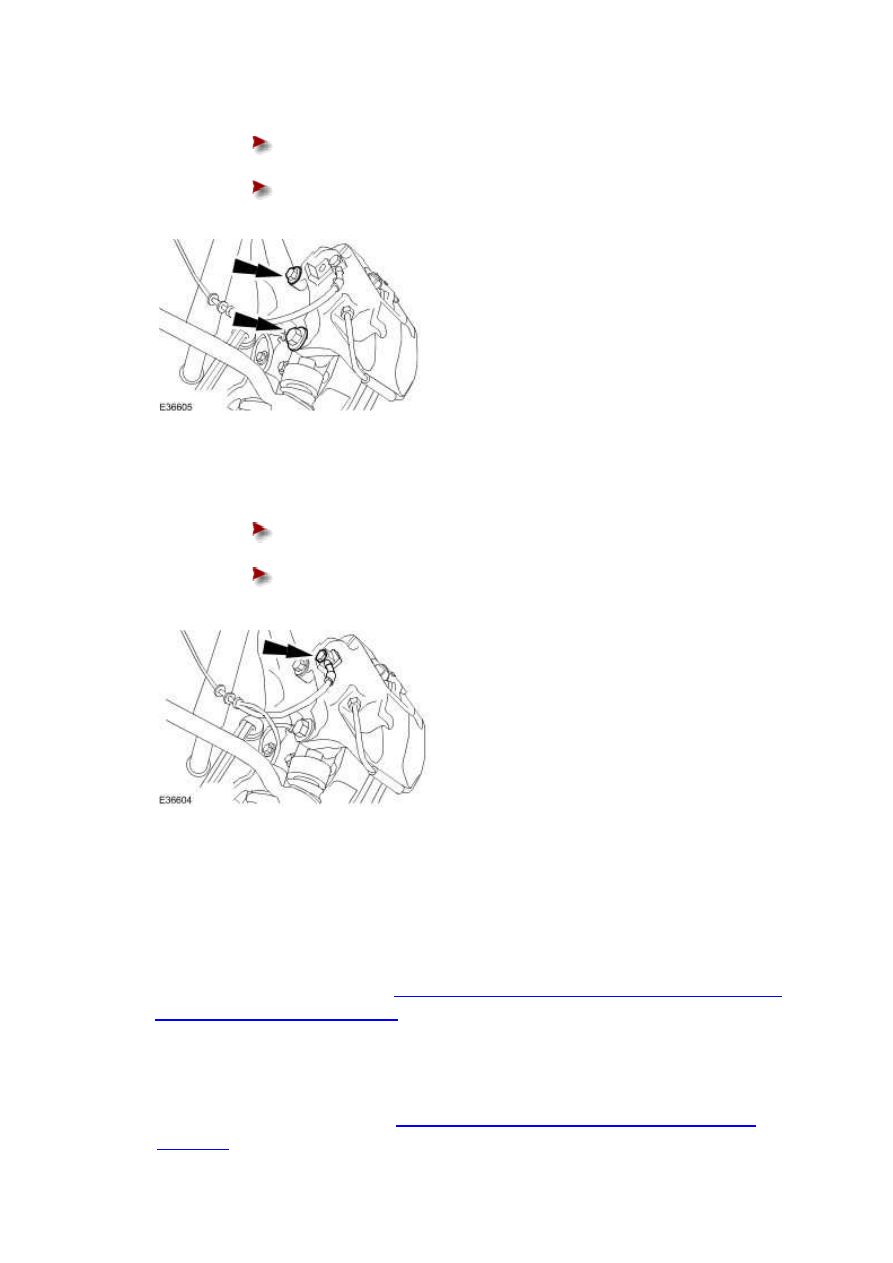

1 . Install the brake caliper.





Install new brake caliper retaining bolts.







Tighten to 212 Nm.





Brake Caliper - Vehicles With: High
Performance Brakes, VIN Range: G45704-
>G99999 (70.55.02)

Special Service Tools





Brake pedal hold-down tool

JDS 9013

Removal



1 . Remove both front wheels and tires.

For additional information, refer to

Wheel and Tire (74.20.05)







2 . NOTE:





Left-hand shown, right-hand similar.



Remove the anti-rattle spring.







3

.



  WARNING: Brake fluid contains polyglycol ethers and polyglycols. Avoid contact

with the eyes. Wash hands thoroughly after handling, as prolonged contact may cause

irritation and dermatitis. If brake fluid contacts the eyes, flush the eyes with cold water or

eyewash solution and seek medical attention. If taken internally do not induce vomiting,

seek immediate medical attention. Failure to follow these instructions may result in

personal injury.





  CAUTION: If brake fluid comes into contact with the paintwork, the affected area

must be immediately washed down with cold water.





  CAUTION: Cap the brake hose to prevent loss of fluid and dirt ingress.



www.
