Brake pedal is low or feels spongy. This condition may be caused by no fluid in the brake
master cylinder, reservoir cap vent holes clogged or air in the hydraulic system.

•



Brake pedal effort is excessive. This may be caused by a bind or obstruction in the
pedal/linkage, a faulty non return valve, booster or insufficient booster vacuum.

•



Rear brakes lock up during light pedal force. This may be caused by damaged brake pads, a
partially applied parking brake, a damaged ABS sensor or bearing failure.

•



Brake pedal effort erratic. This condition could be caused by the brake booster or incorrectly
installed brake pads.

•



Brake warning indicator is on. This may be caused by low fluid level or float assembly
damaged.

Non Pressure Leaks

Any reduced fluid volume in the brake master cylinder reservoir condition may be caused by two

types of none pressure external leaks.



Type 1: An external leak may be occur at the brake master cylinder reservoir cap because of incorrect

positioning of gasket and cap. Reposition cap and gasket.



Type 2: An external leak may occur at the brake master reservoir mounting seals. Repair such a leak

by installing new seals and make sure that the brake master reservoir retaining bolt is correctly

installed.



Type 3: An external leak may occur in the manual transmission clutch operating system. For

additional information, refer to

<<308-00>>

.





206-03 : Front Disc Brake





Specifications





Specifications

Lubricants, Fluids, sealers and Adhesives

  CAUTION: Do not use brake fluid ITT Super Dot 4 on 2006my vehicles onwards.

Failure to follow this instruction may result in damage to the vehicle.

NOTE:



Brake fluid ITT Super Dot 4 has now been superseded by Shell ESL Super Dot 4 which is
the Jaguar recommended brake fluid. Shell ESL Super Dot 4 can be used on all model
years.



Item

Specification

Brake fluid

ITT Super Dot 4

Brake fluid

Shell ESL Super Dot 4

Brake caliper slide pin grease  Klueber GLK1



Torque Specifications

Description

Nm  lb-ft  lb-in

Brake caliper anchor plate - Vehicles with 3.0L, 3.5L or 4.2L engine   103  76   -

Brake caliper retaining bolts - Vehicles with Brembo brakes

212  156   -

Brake caliper retaining bolts - Vehicles with 3.0L, 3.5L or 4.2L engine  34   25   -

Brake hose retaining bolt

35   26   -







www.

Specifications


No data





Description and operation





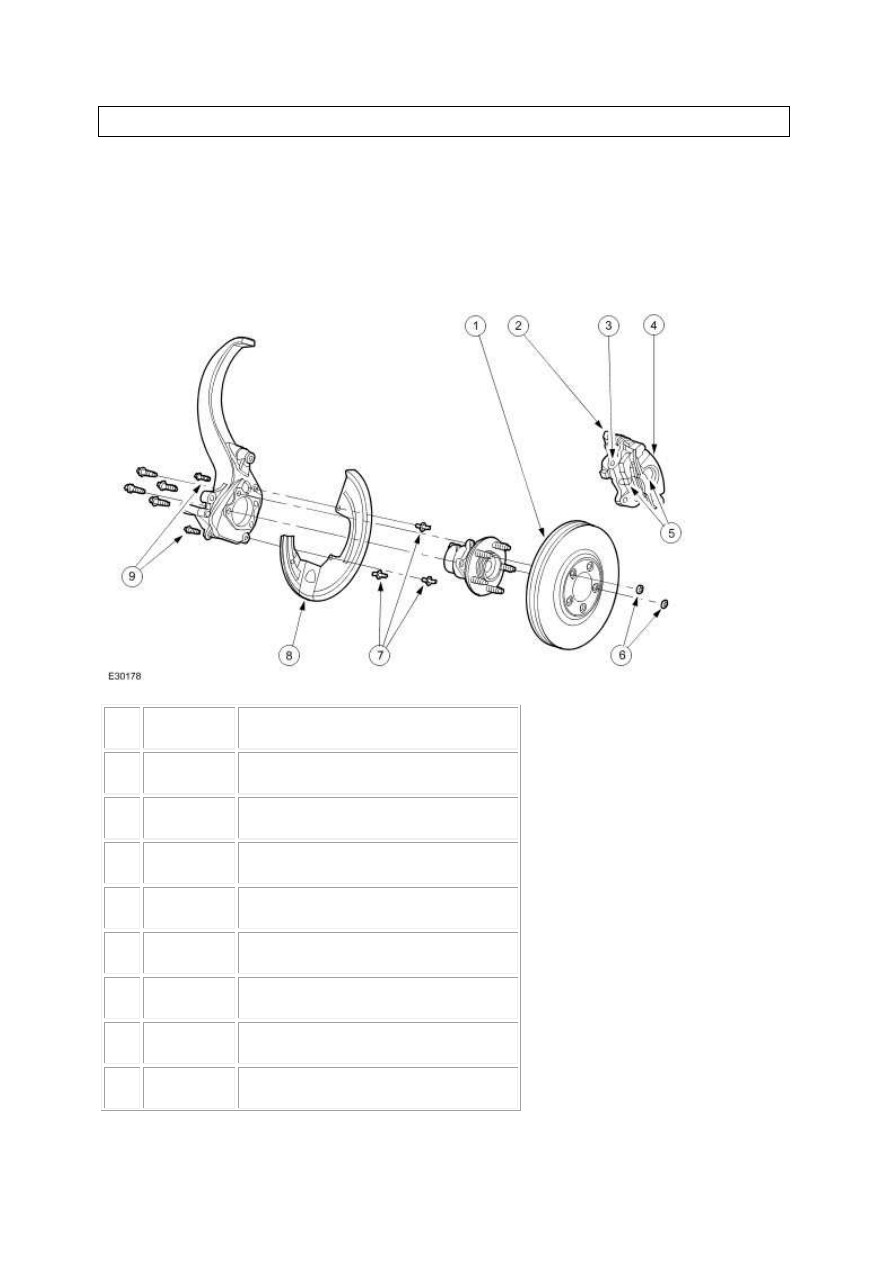

Front Disc Brake - VIN Range: G00442-
>G45703

Vehicles without Brembo brakes



Item



Part Number



Description



1



 —



Brake disc



2



 —



Brake caliper guide pin retaining bolt



3



 —



Brake caliper anchor plate



4



 —



Brake caliper



5



 —



Brake pads



6



 —



Brake disc retaining clips



7



 —



Brake disc shield retaining rivets



8



 —



Brake disc shield
