3 . NOTE:

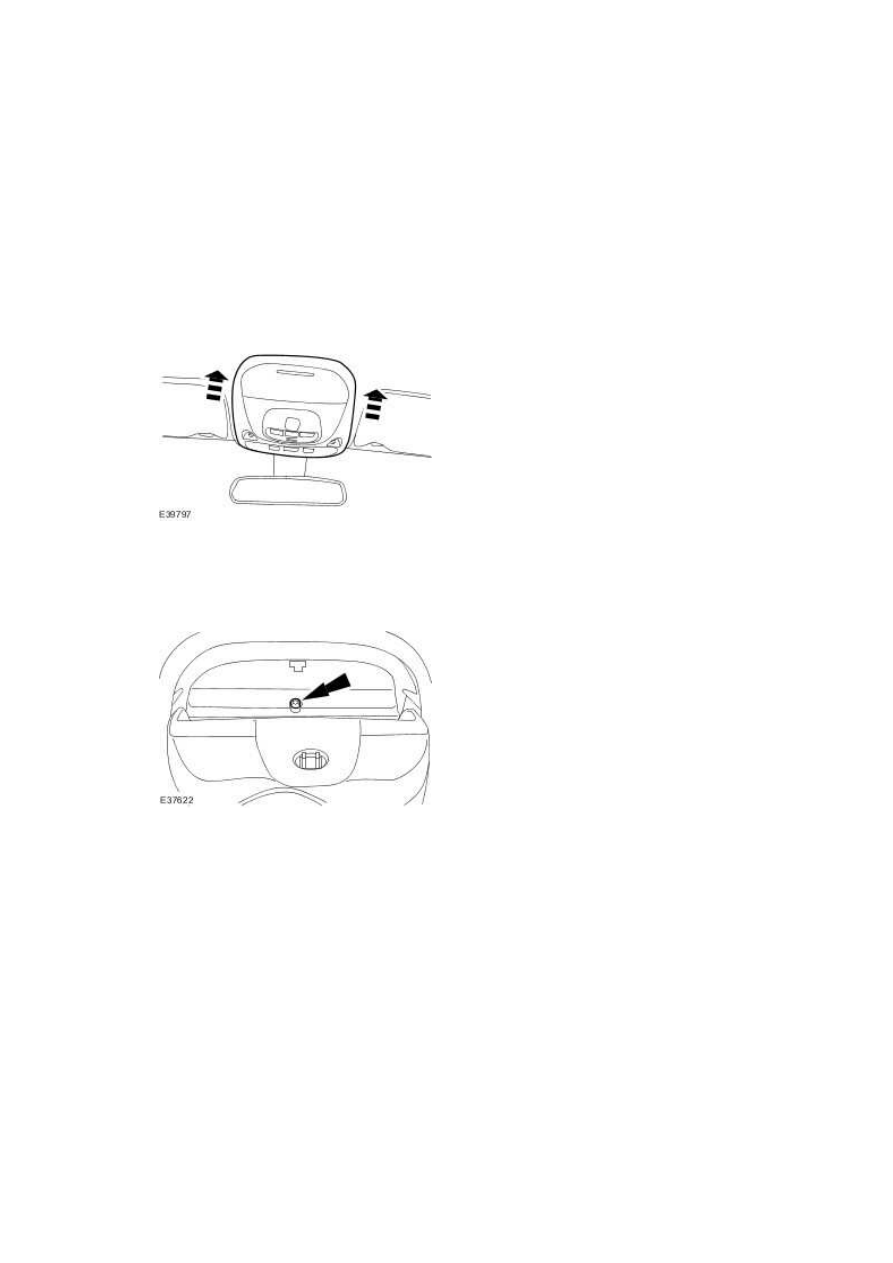

Make sure the headlining is correctly located in to the overhead console.



NOTE:





Make sure the overhead console clips engage in the sunglasses housing.



Install the overhead console.





Vehicles without roof opening panel



4 . Fit the retaining screw.









501-14 : Handles, Locks, Latches and Entry Systems





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Front door lock actuator retaining screws

7

—   62

Rear door lock actuator retaining screws

7

—   62

Exterior door handle mechanism retaining screws

7

—   62

Exterior door handle retaining screws

7

—   62

Luggage compartment lid latch actuator retaining screws  15   11   —

Luggage compartment lid lock cylinder retaining bolt

7

—   62

Front door lower security shield retaining screws

7

—   62

Front door upper security shield retaining screw

7

—   62

Front door lock cylinder retaining screw

7

—   62







www.

General procedures





Remote Transmitter Programming

NOTE:


All remote transmitters are programmable and must be set at the same time.


NOTE:



If an attempt is made to program a sixth remote transmitter after five remote transmitters
have already been programmed, the sixth attempt will over write the first remote
transmitter programmed.


NOTE:



If two audible chimes are heard at any stage of the programming sequence an error has
occurred and the process must be repeated.


1.  Open the driver door.


2.  Pull the multifunction switch to the headlamp main beam flash position and hold.


3.  Insert the ignition key to the ignition lock cylinder and turn to the ACCESSORY position.


4.  NOTE:



On completion of this step an audible chime will be heard and the alarm Light Emitting
Diode (LED) will flash once.


Operate the multifunction switch to flash the headlamp main beam five times.


5.  NOTE:



On completion of this step an audible chime will be heard and the alarm LED will flash
once.


NOTE:



If more than one remote transmitter is to be programmed, operate the additional remote
transmitter(s) button once the first remote transmitter has been acknowledged by the
audible chime and alarm LED flash.


Operate any of the remote transmitter buttons.





On completion of this step an audible chime will be heard and the alarm LED will flash
once.


Remove the ignition key.


7.  Close the driver door and check operation of the remote transmitter(s).







6.  NOTE:
