Jaguar XJ (X350). Manual - part 1508







2

.

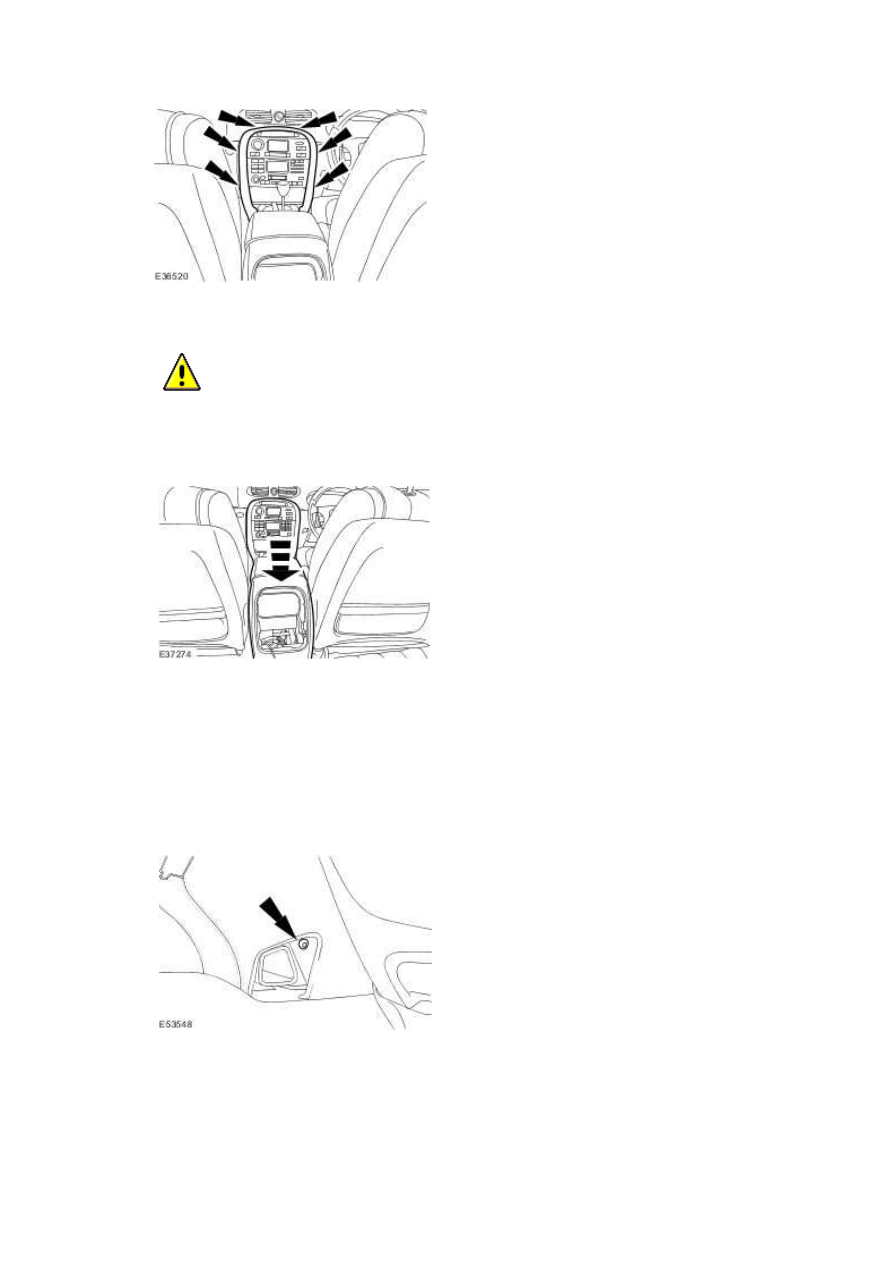

  CAUTION: Make sure the seat belt buckles are not trapped when installing the floor

console.





Lower the rear of the floor console.







3 . NOTE:





Right-hand shown, left-hand similar.



Install the floor console rear retaining bolts.











Right-hand shown, left-hand similar.

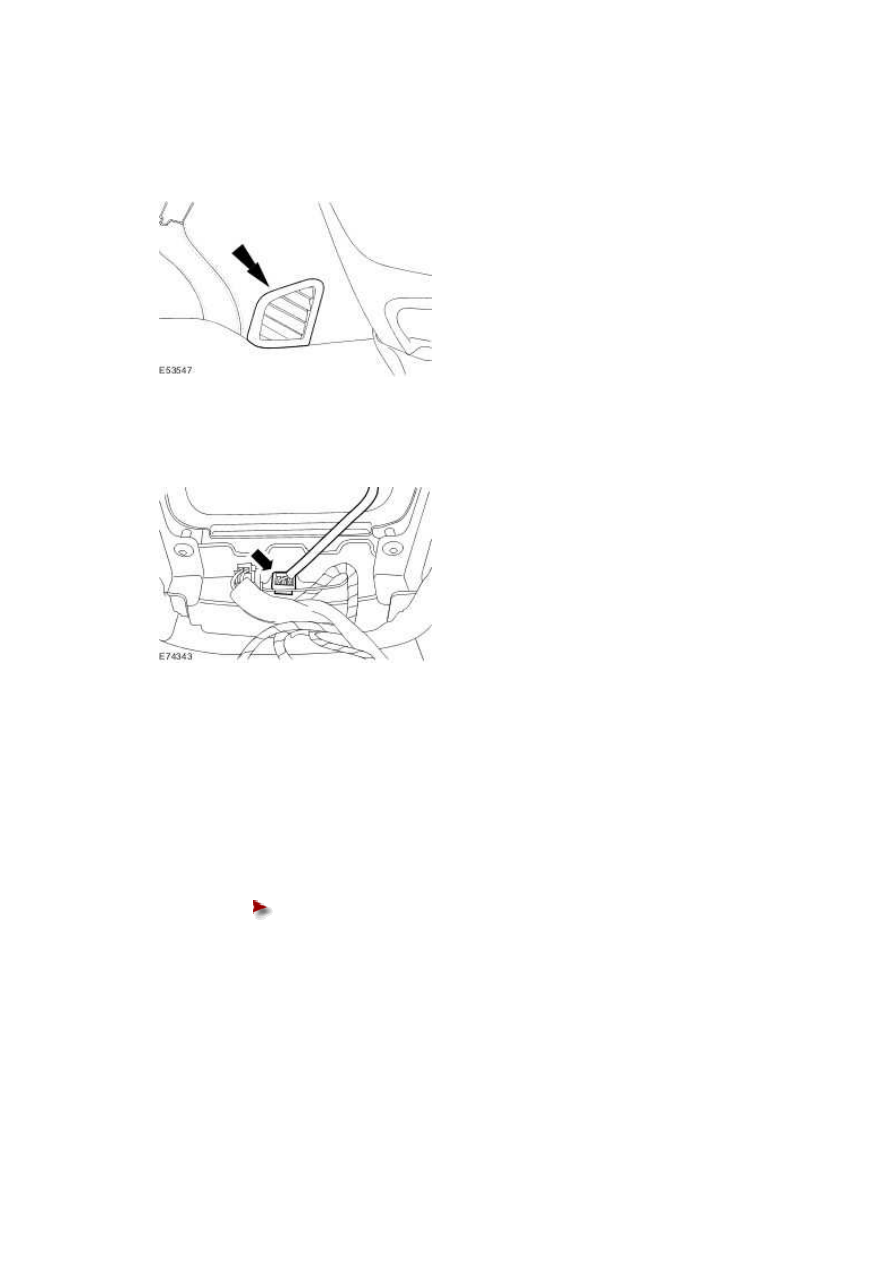

Install the rear floor register.





Vehicles with cordless cellular phone



5 . Connect the Bluetooth module electrical connector.





All vehicles



6 . Install the floor console register.

For additional information, refer to Register





7 . Install the floor console front retaining bolts.





Tighten to 7 Nm.





4 . NOTE:

www.

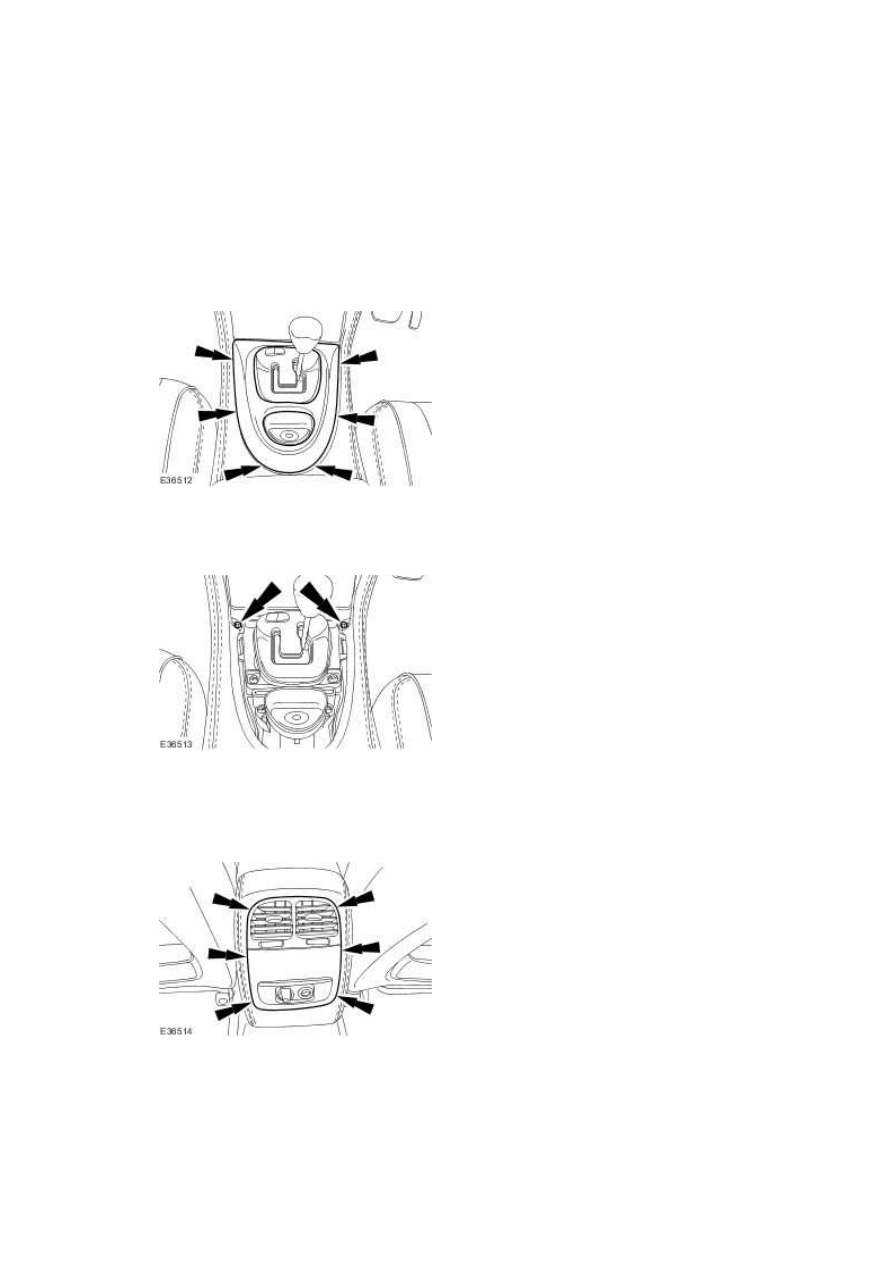

8 . Install the transmission selector lever surround.









Floor Console - Vehicles Without: Auxiliary
Climate Control (76.25.01)

Removal

All vehicles

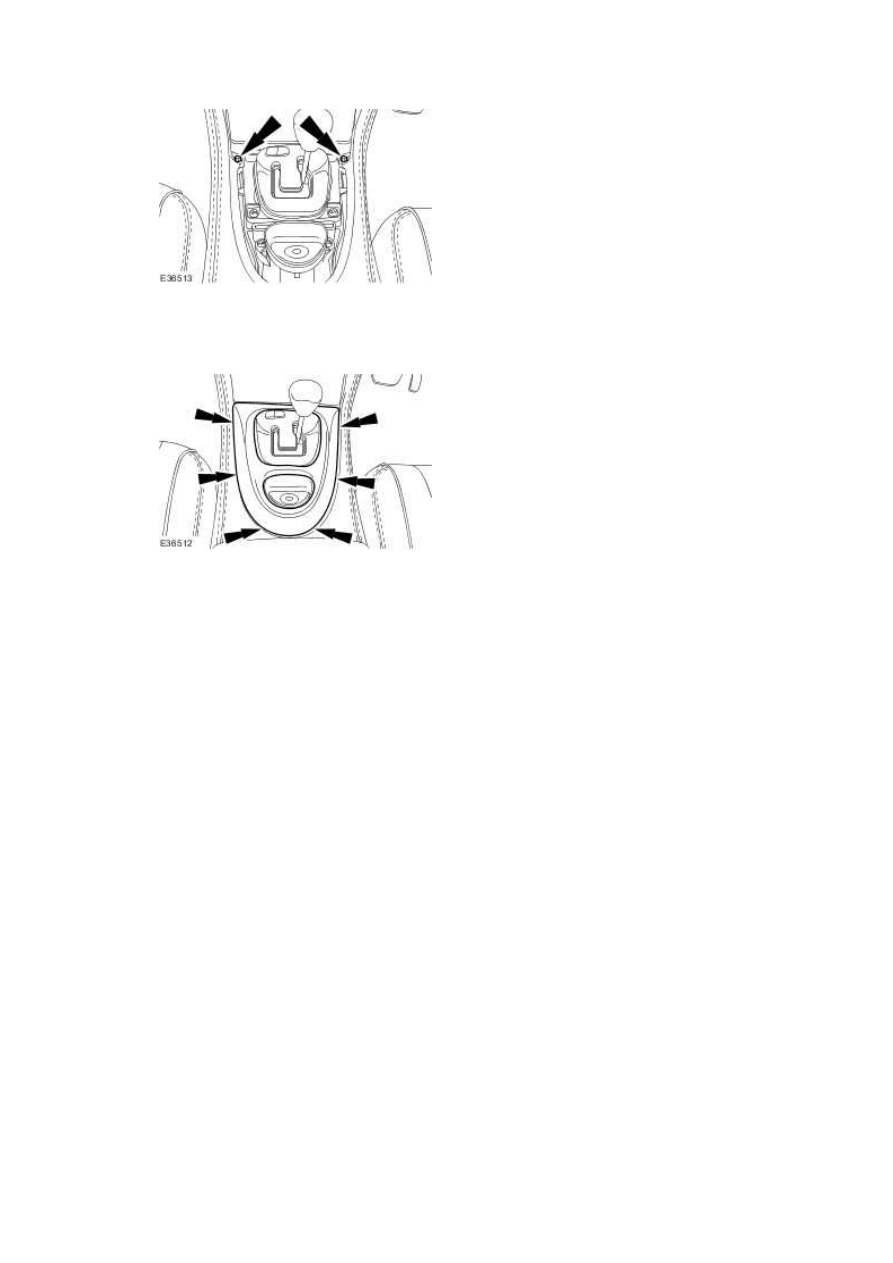

1 . Remove the transmission selector lever surround.







2 . Remove the floor console front retaining bolts.





Vehicles fitted without heated rear seat



3 . Detach the floor console register.







4 . Disconnect the electrical connector.

www.
