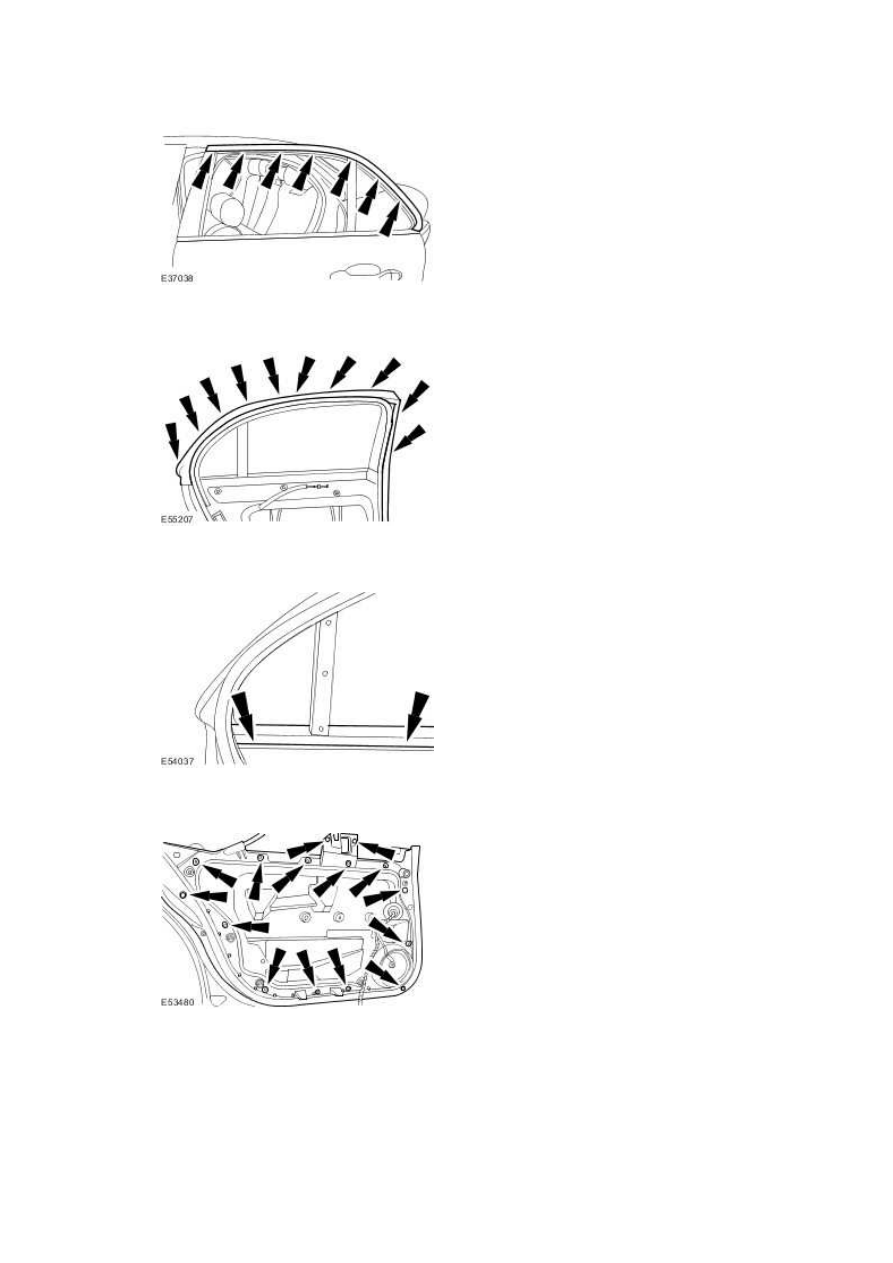

3 . Fully seat the rear door window glass run weather-strip.







4 . NOTE:



Install a new rear door window glass exterior weather-strip.


Install the rear door window glass exterior weather-strip.







5 . NOTE:



Install a new rear door window moulding and retaining clips.


Install the rear door window moulding.

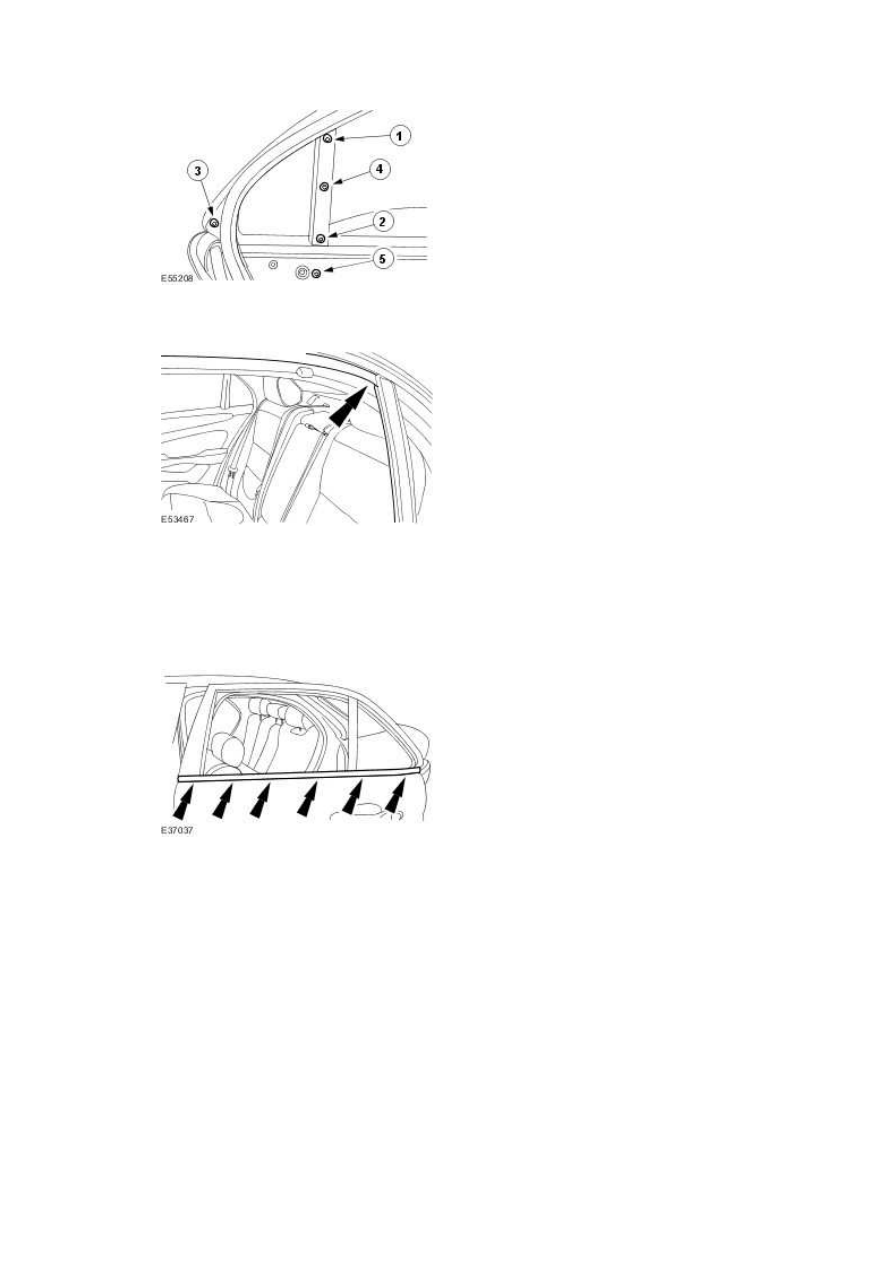

6 . Fully seat the rear door margin seal.







7 . Fully seat the rear door window glass interior weather-strip.







8 . Install the rear door inner weather-shield.







9 . Install the rear door inner weather-shield retaining screw covers.

www.

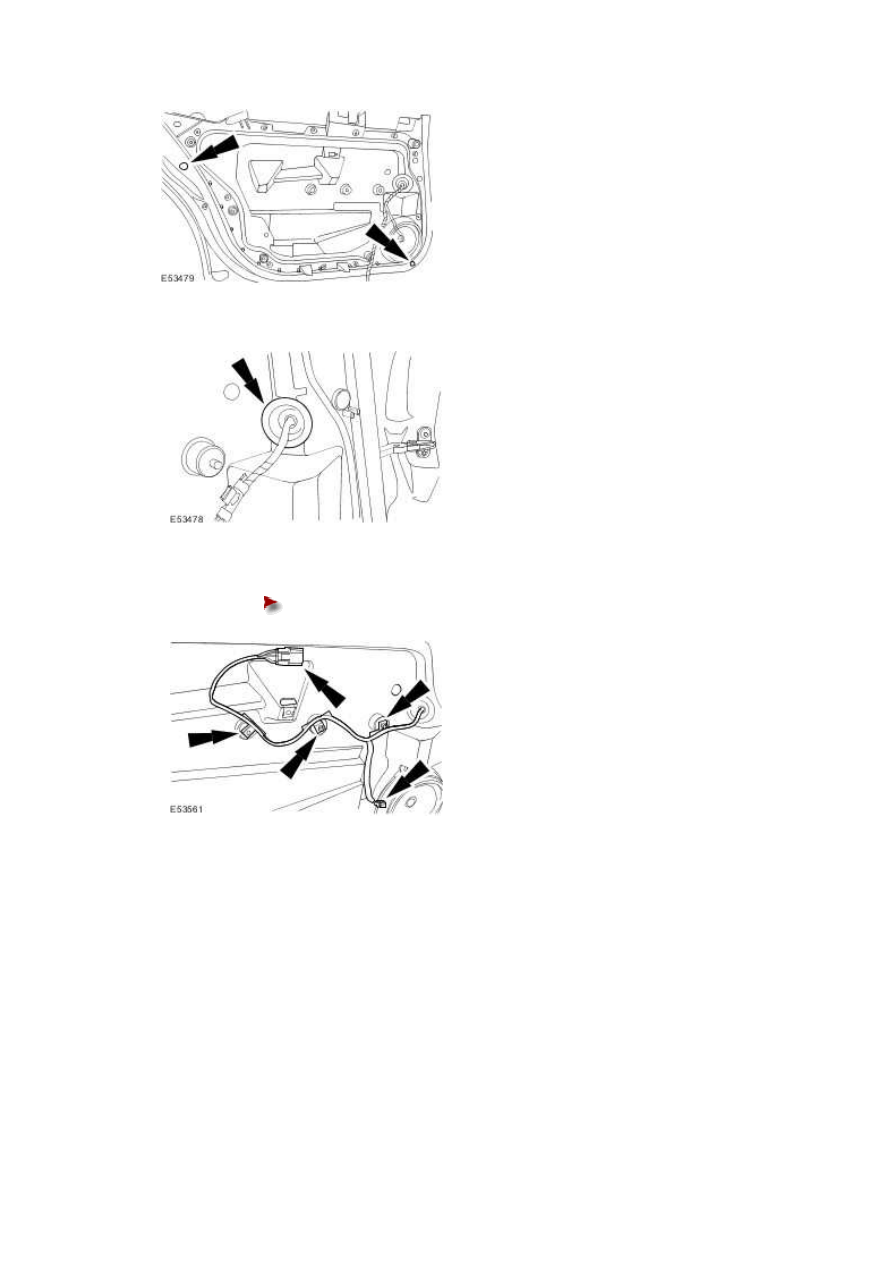

10 . Attach the rear door wiring harness grommet.







11 . Attach the rear door wiring harness.





Connect the rear door speaker electrical connector.









12 . Install the rear door quarter window blind.

For additional information, refer to Rear Door Quarter Window Blind





13 . Install the rear door trim panel.

For additional information, refer to Rear Door Trim Panel (76.34.04)





14
.

NOTE:



When the battery has been disconnected and connected the settings for the
windows one touch facility and the anti-trap facility will have been erased.


Initialize the door window motors.
For additional information, refer to Door Window Motor Initialization



Rear Door Window Glass (76.31.02)

Removal



1 . Remove the rear door fixed window glass.

For additional information, refer to Rear Door Fixed Window Glass

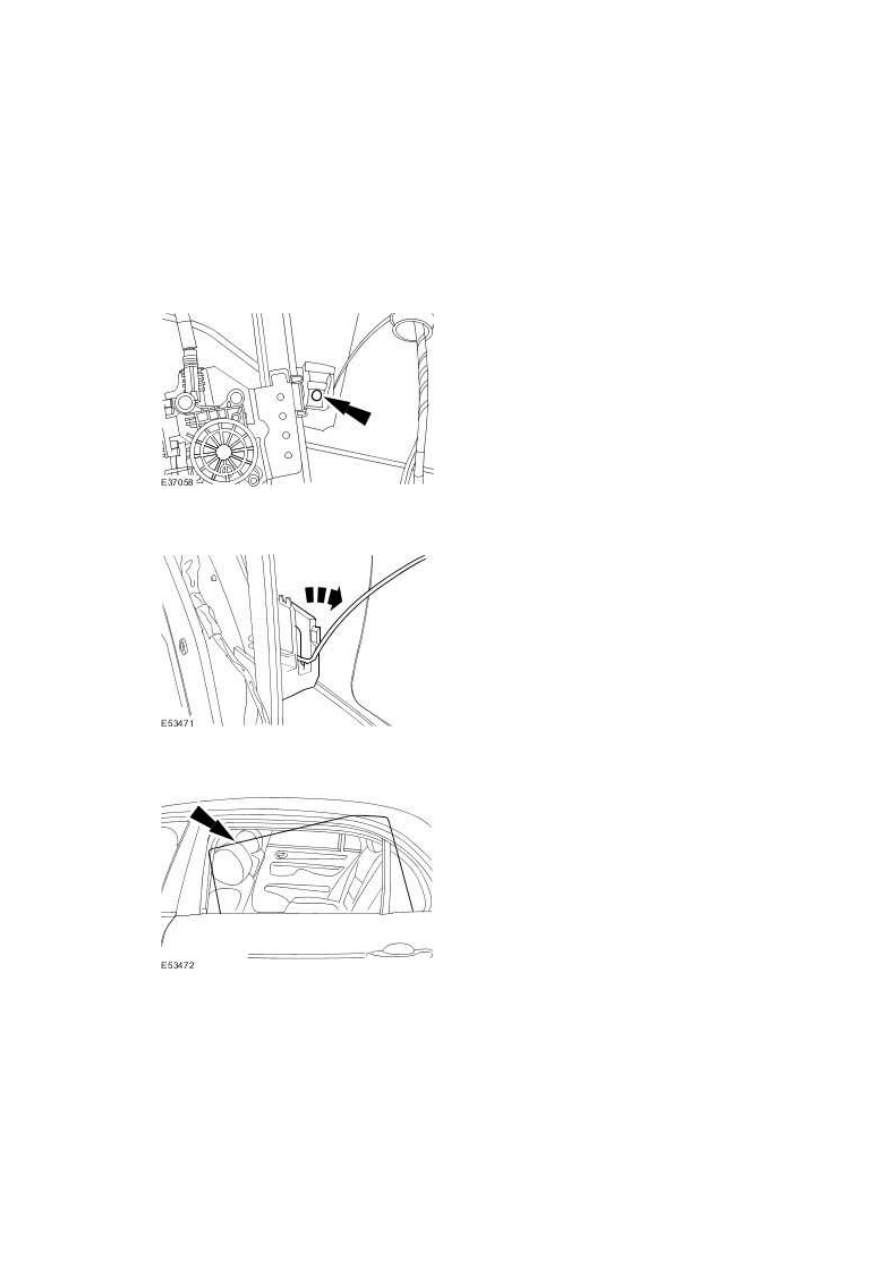

2 . Undo the rear door window glass retaining bolt.







3 . Detach the rear door window glass from the window regulator.







4 . Remove the rear door window glass.






Installation



1 . Install the rear door window glass.
