Jaguar XJ (X350). Manual - part 1475

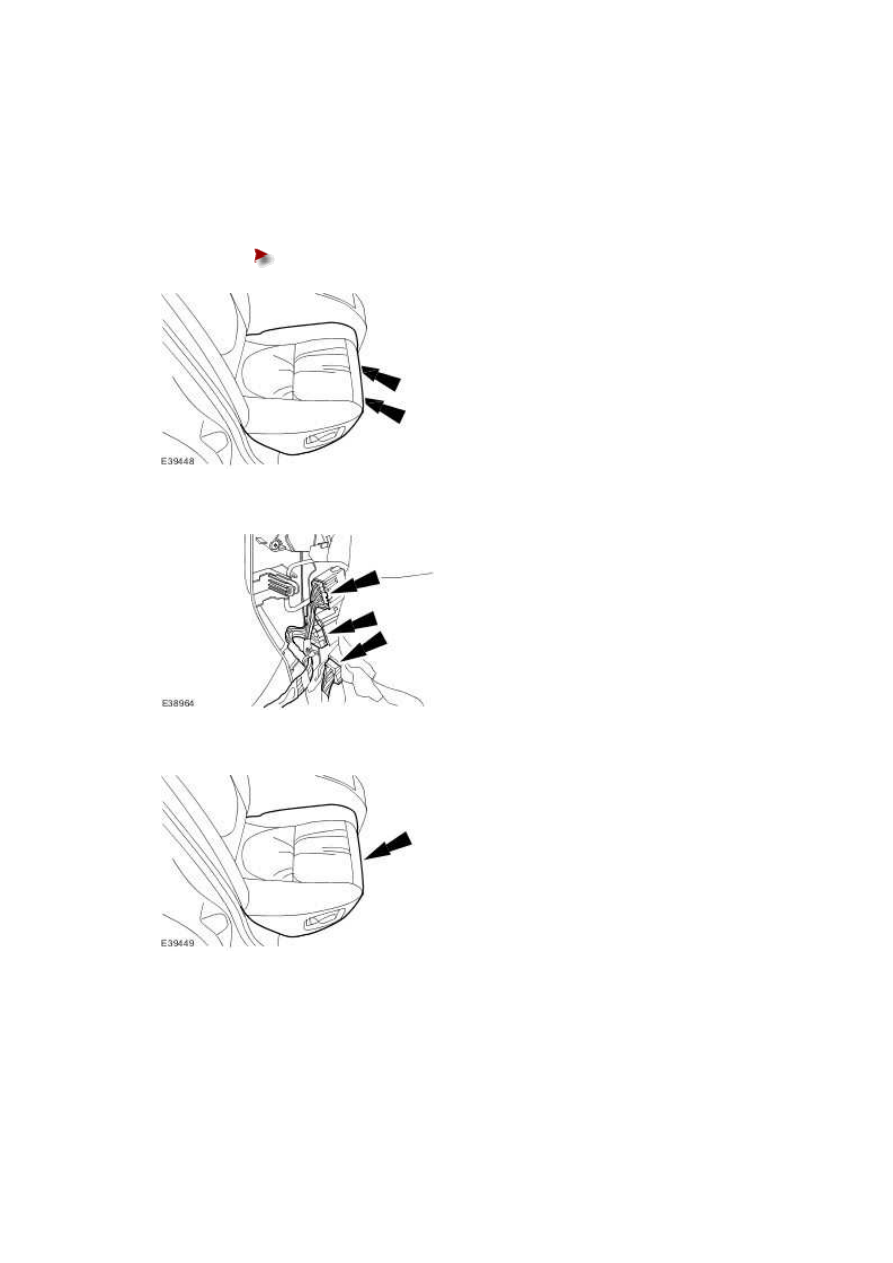

Rear Outer Seat Cushion (76.70.44)

Removal



1 . Detach the rear outer seat cushion.





Release the rear outer seat cushion retaining clips.









2 . Disconnect the rear outer seat cushion electrical connectors.







3 . Remove the rear outer seat cushion.






Installation



1 . To install, reverse the removal procedure.



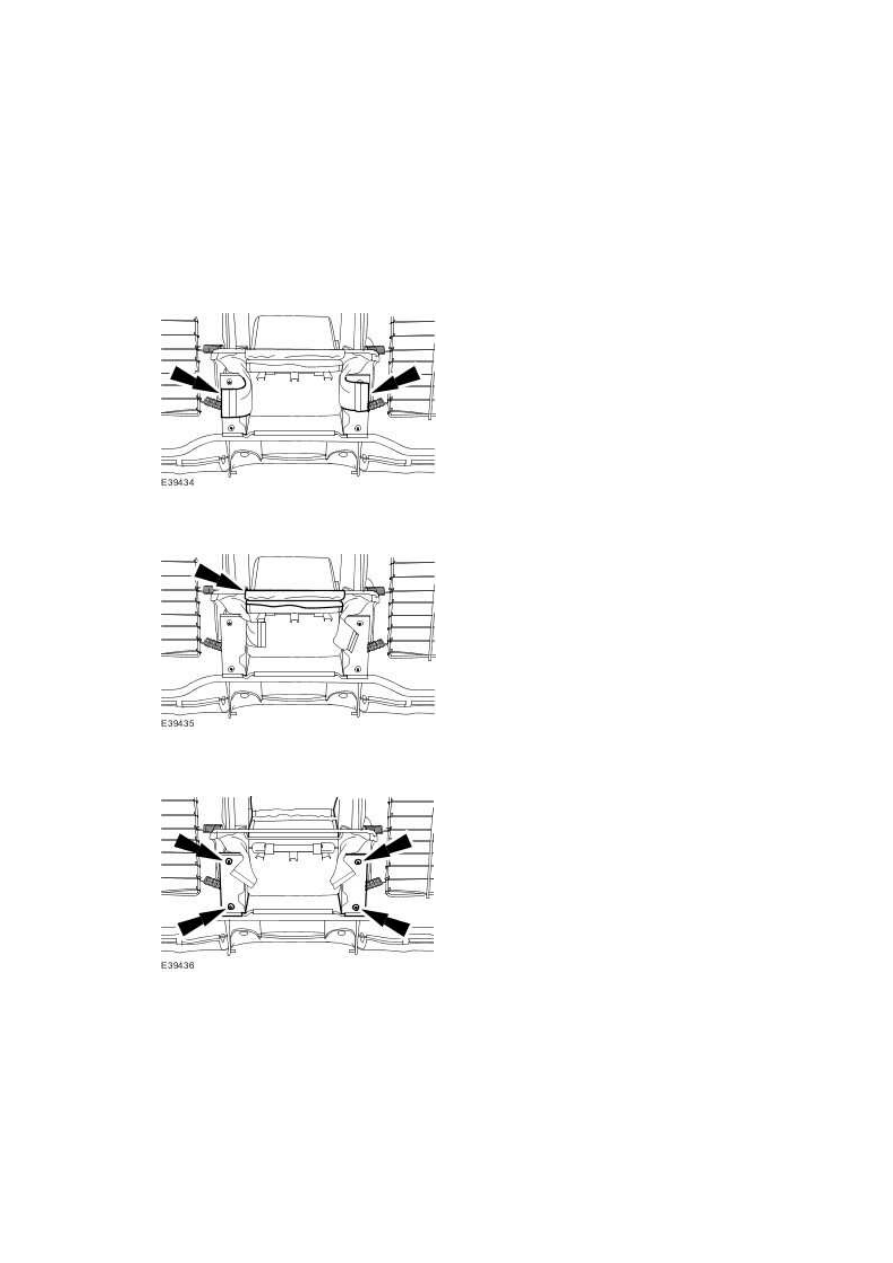

Rear Seat Armrest (76.70.39)

Removal



1 . Remove the rear seat backrest.

For additional information, refer to Rear Seat Backrest (76.70.38)





2 . Detach the rear seat backrest cover.







3 . Detach the rear seat armrest cover from the rear seat backrest.







4 . Remove the rear seat armrest.






Installation



1 . To install, reverse the removal procedure.



www.

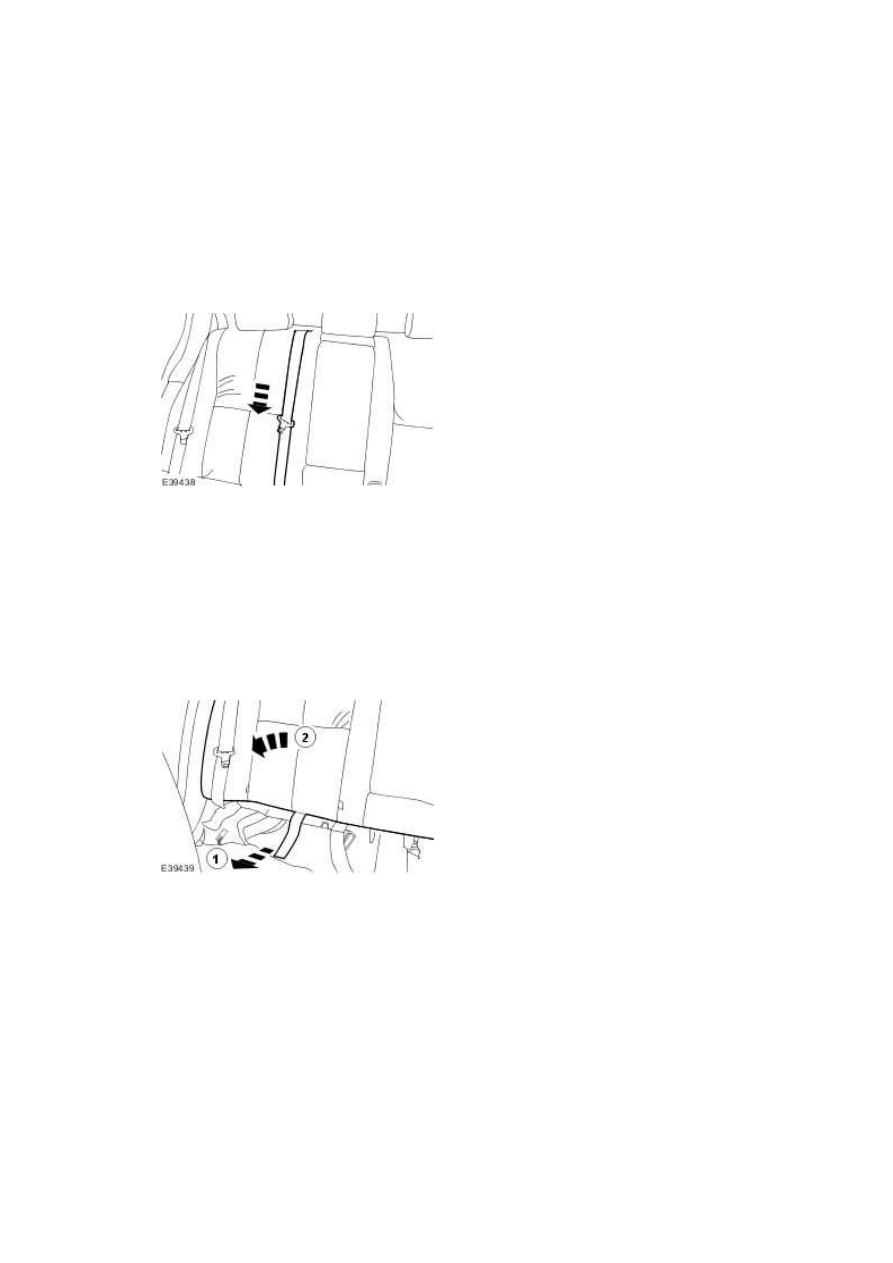

Rear Seat Backrest (76.70.38)

Removal



1 . Remove the rear seat cushion.

For additional information, refer to Rear Seat Cushion (76.70.37)





2 . Fully extend the rear center safety belt.







3 . NOTE:



Right-hand shown, left-hand similar.


Detach the rear seat backrest.



1) Release the rear seat backrest retaining clip.



2) Detach the rear seat backrest.









4 . Remove the rear seat backrest.










Make sure the rear seat backrest pivot bracket inserts are correctly installed.



NOTE:



Install new rear seat backrest pivot bracket inserts if they are damaged.



To install, reverse the removal procedure.







Installation

1 . NOTE:
