Jaguar XJ (X350). Manual - part 1467

Front Seat Head Restraint Motor - VIN
Range: G00442->H18679 (86.75.17)

Removal



1 . Remove the front seat.

For additional information, refer to Front Seat (76.70.01)





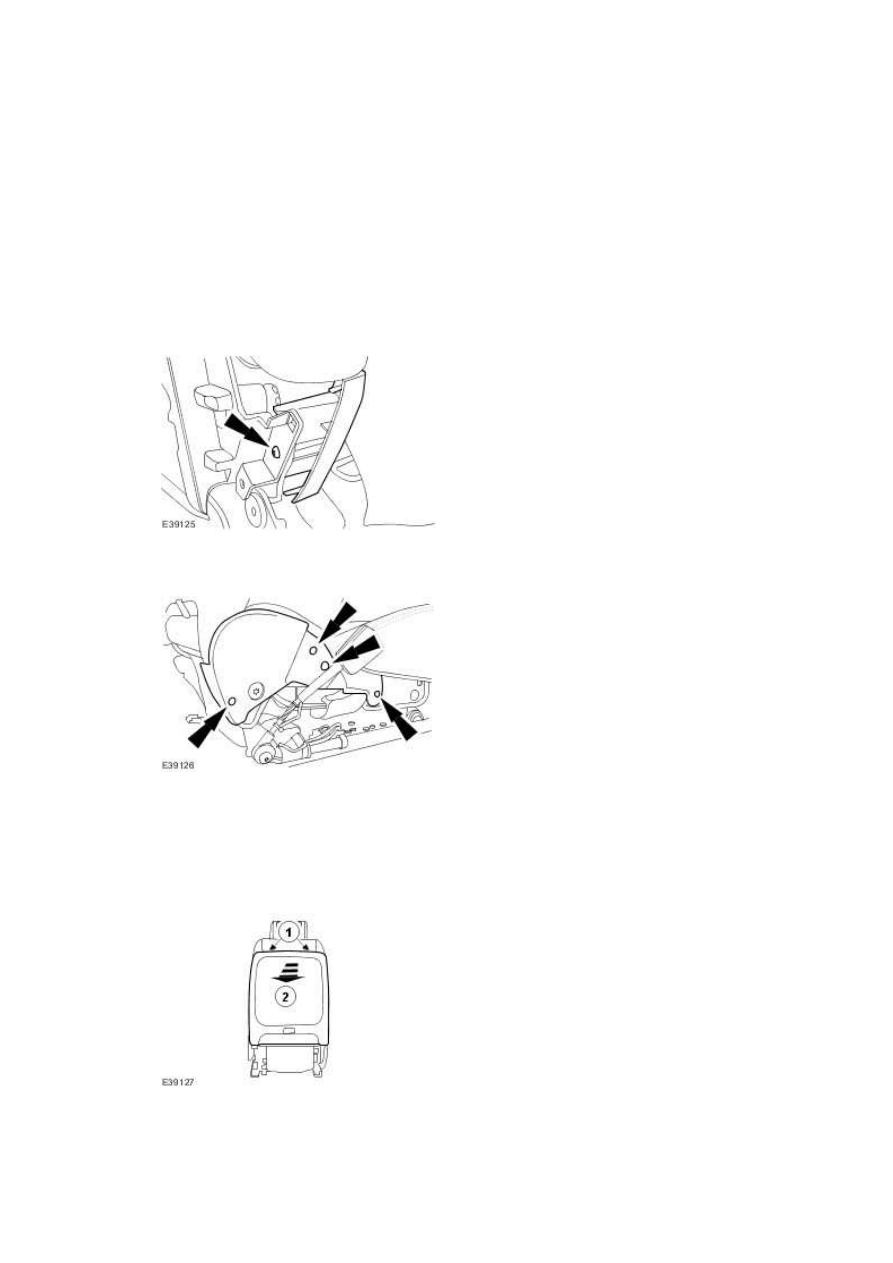

2 . Remove the front seat backrest hinge inner trim panel.







3 . Remove the front seat backrest inner trim panel.







4 . Detach the front seat backrest trim panel.



1) Detach the front seat backrest trim panel retaining clips.



2) Detach the front seat backrest trim panel.









5
.

Remove the front seat backrest trim panel.





Disconnect the rear passenger footwell courtesy lamp electrical
connector.









6
.

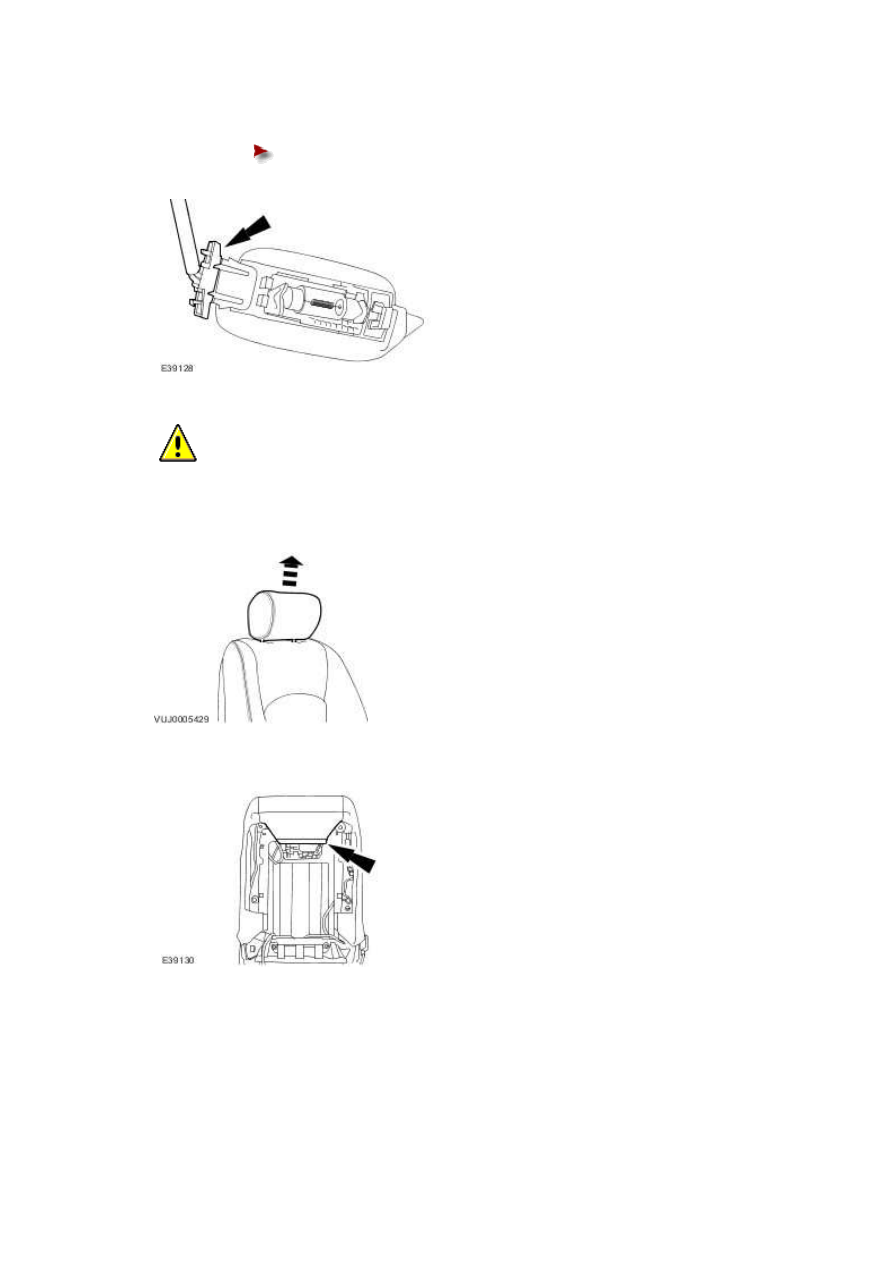

  CAUTION: On vehicles with head restraint video display, make sure that

the head restraint is not withdrawn further than 15 mm from the head restraint
motor. Failure to follow this instruction may result in damage to the vehicle.


Detach the front seat head restraint.







7 . Detach the front seat backrest cover.







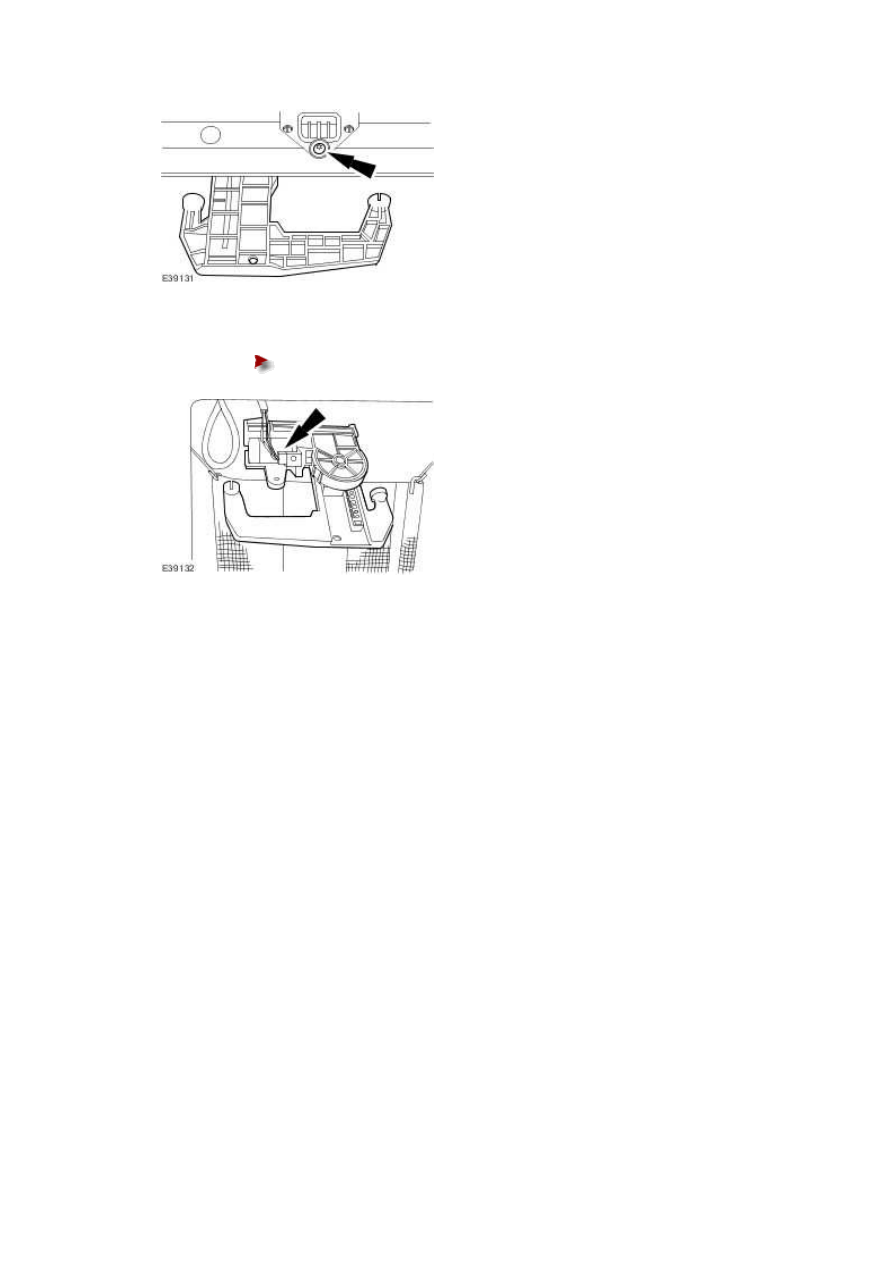

8 . Detach the front seat head restraint motor.

www.







9 . Remove the front seat head restraint motor.





Disconnect the front seat head restraint motor electrical connector.








Installation



1 . To install, reverse the removal procedure.







Front Seat Head Restraint Motor - VIN
Range: H18680->H99999 (86.75.17)

Removal



1
.

Remove the front seat head restraint.
For additional information, refer to Front Seat Head Restraint - Vehicles With: Head
Restraint Video Display, VIN Range: H18680->H99999 (76.70.14)





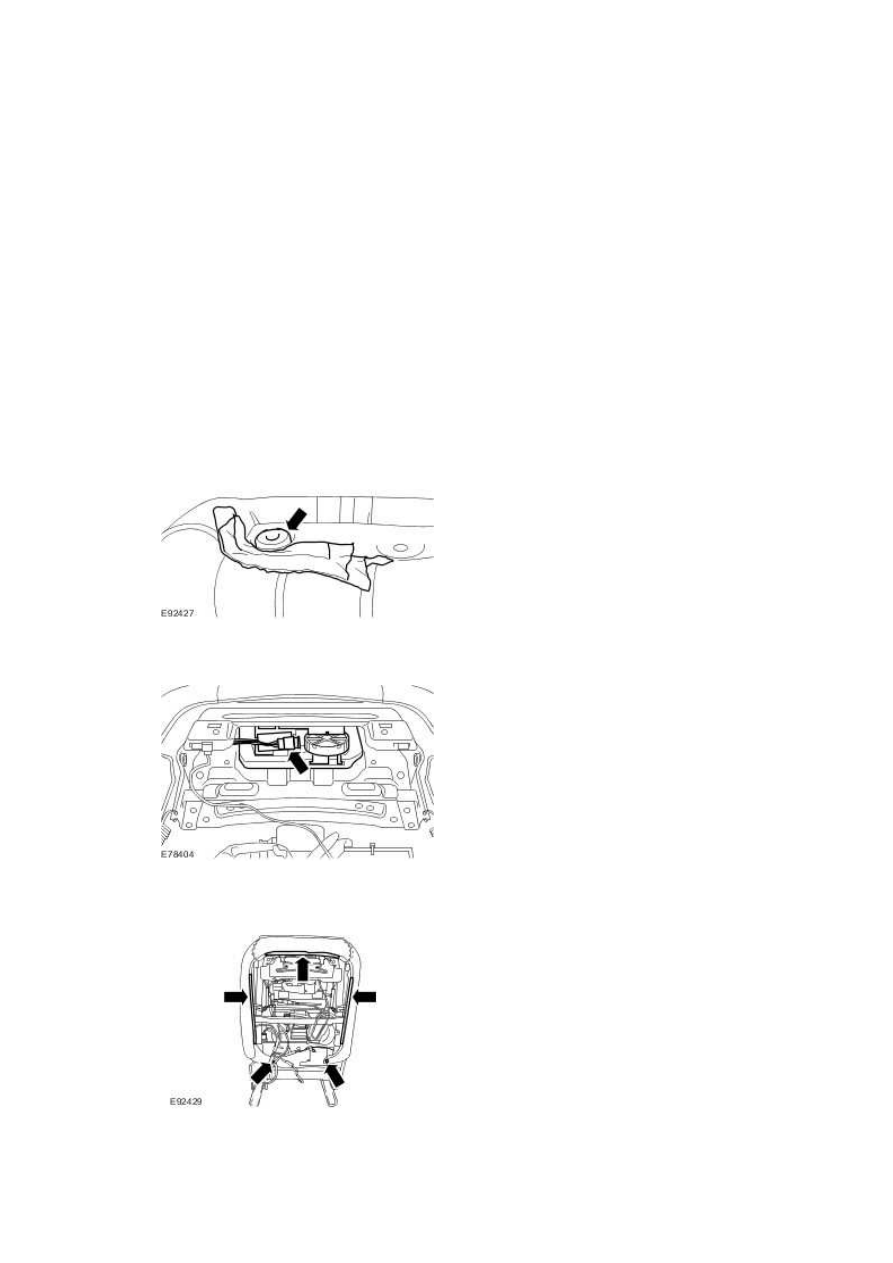

2 . NOTE:



Apply suitable protective tape around the right-hand head restraint guide tube.


Using a suitable tool, remove the front seat head restraint guide sleeve.







3 . Disconnect the front seat head restraint motor electrical connector.







4 . Detach and the seat backrest cover from the front seat backrest frame.





www.
