Jaguar XJ (X350). Manual - part 146

Diagnosis and testing





Rear Drive Halfshafts

For additional information, refer to

<<205-00>>

.





Removal and installation





Rear Halfshaft (47.10.13)

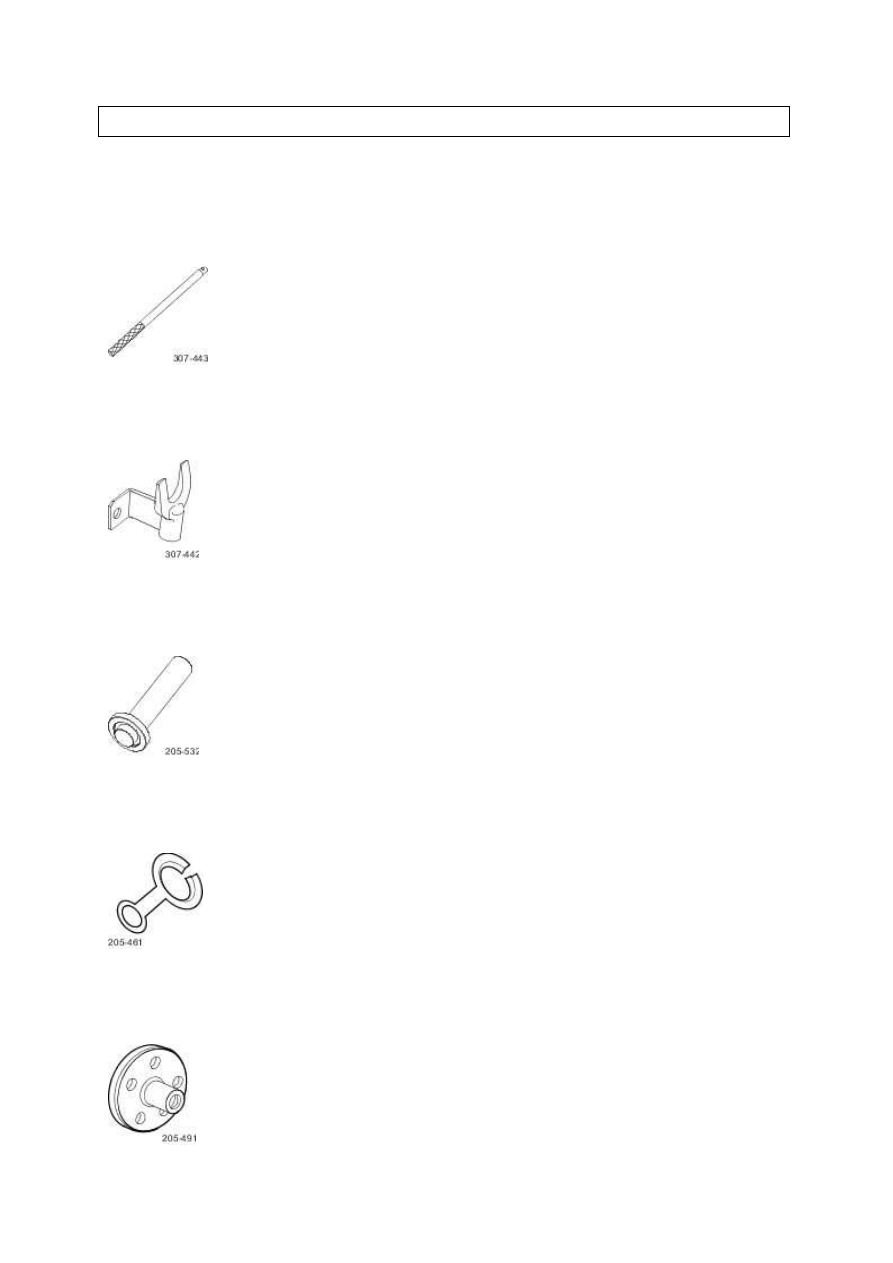

Special Service Tools





Halfshaft splitter handle

307-443







Halfshaft splitter

307-442







Halfshaft oil seal installer

205-532







Halfshaft seal protector

205-461





www.



Hub puller

205-491







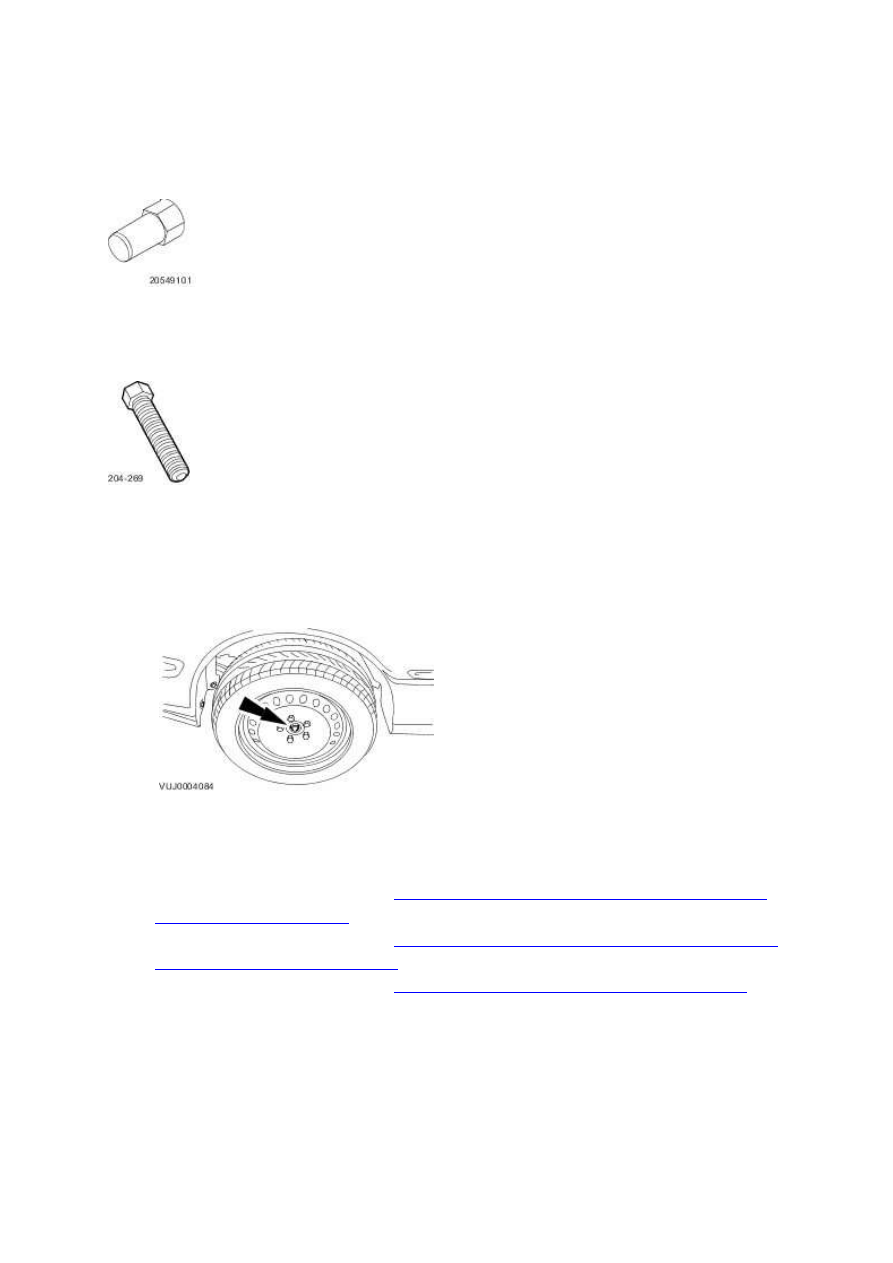

Adaptor nuts

205-491-01







Flange remover forcing screw

204-269

Removal



1 . Loosen the wheel hub nut.







2

.



Remove the brake disc.

For additional information, refer to

Brake Disc - Vehicles With: Standard Brakes, VIN Range:

G00442->G45703 (70.10.11)



For additional information, refer to

Brake Disc - Vehicles With: High Performance Brakes, VIN

Range: G00442->G45703 (70.10.11)



For additional information, refer to

Brake Disc - VIN Range: G45704->G99999 (70.10.11)









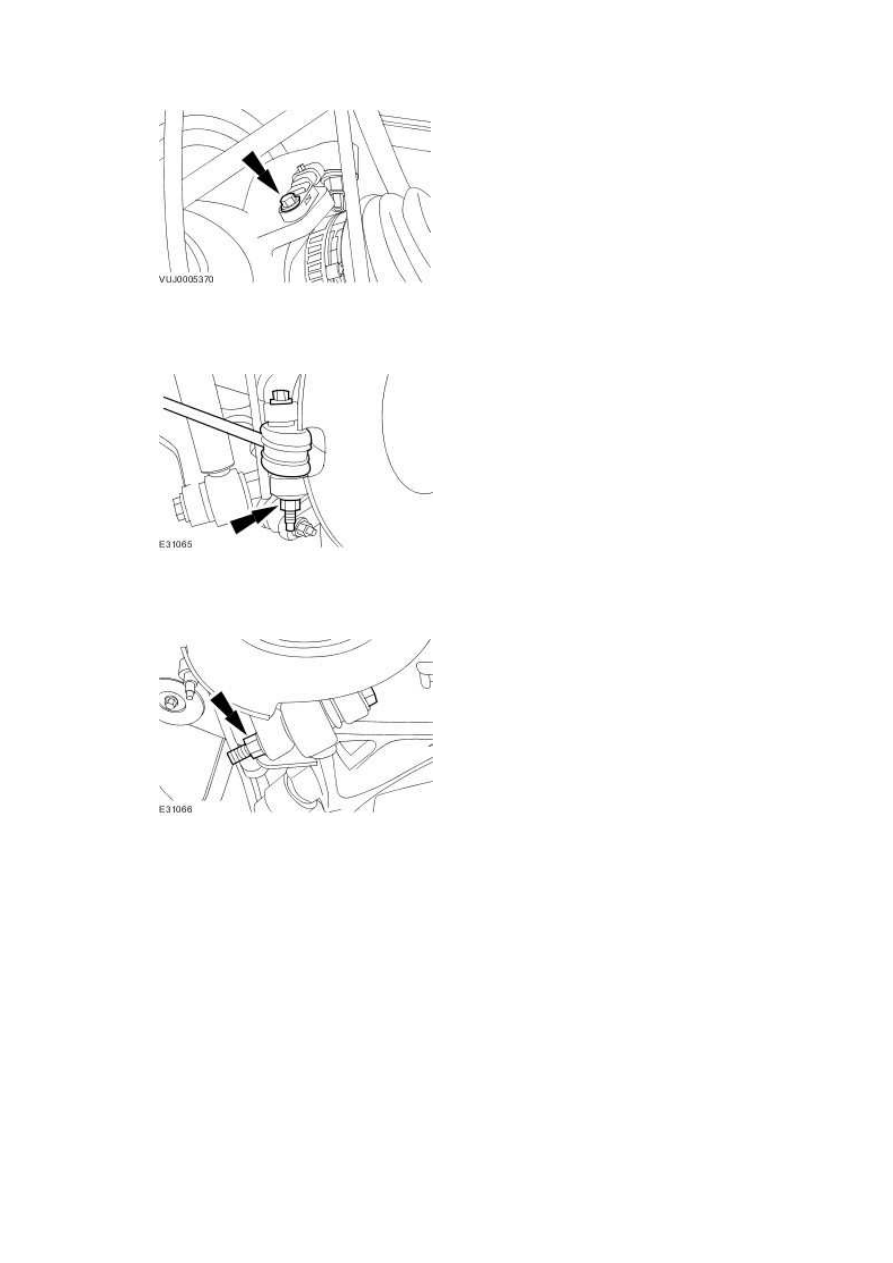

3 . Detach the anti-lock brake system (ABS) sensor.







4 . Detach the outer tie rod.







5 . Detach the lower arm from the wheel knuckle.







6 . Remove the wheel hub nut.





7 . Using the special tools, detach the halfshaft.
