Diagnosis and testing





Rear View Mirrors

1 . Verify the customer concern.

2 . Visually inspect for obvious signs of mechanical or electrical damage.

Visual Inspection Chart

Mechanical

Electrical

•



Exterior mirror(s)

•



Fuse(s)

•



Relay

•



Electrical connector(s)

•



Switch


1 . If an obvious cause for an observed or reported concern is found, correct the cause (if
possible) before proceeding to the next step.

2 . If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved
Diagnostic System.





Removal and installation





Auto-Dimming Interior Mirror (76.10.56)

Removal



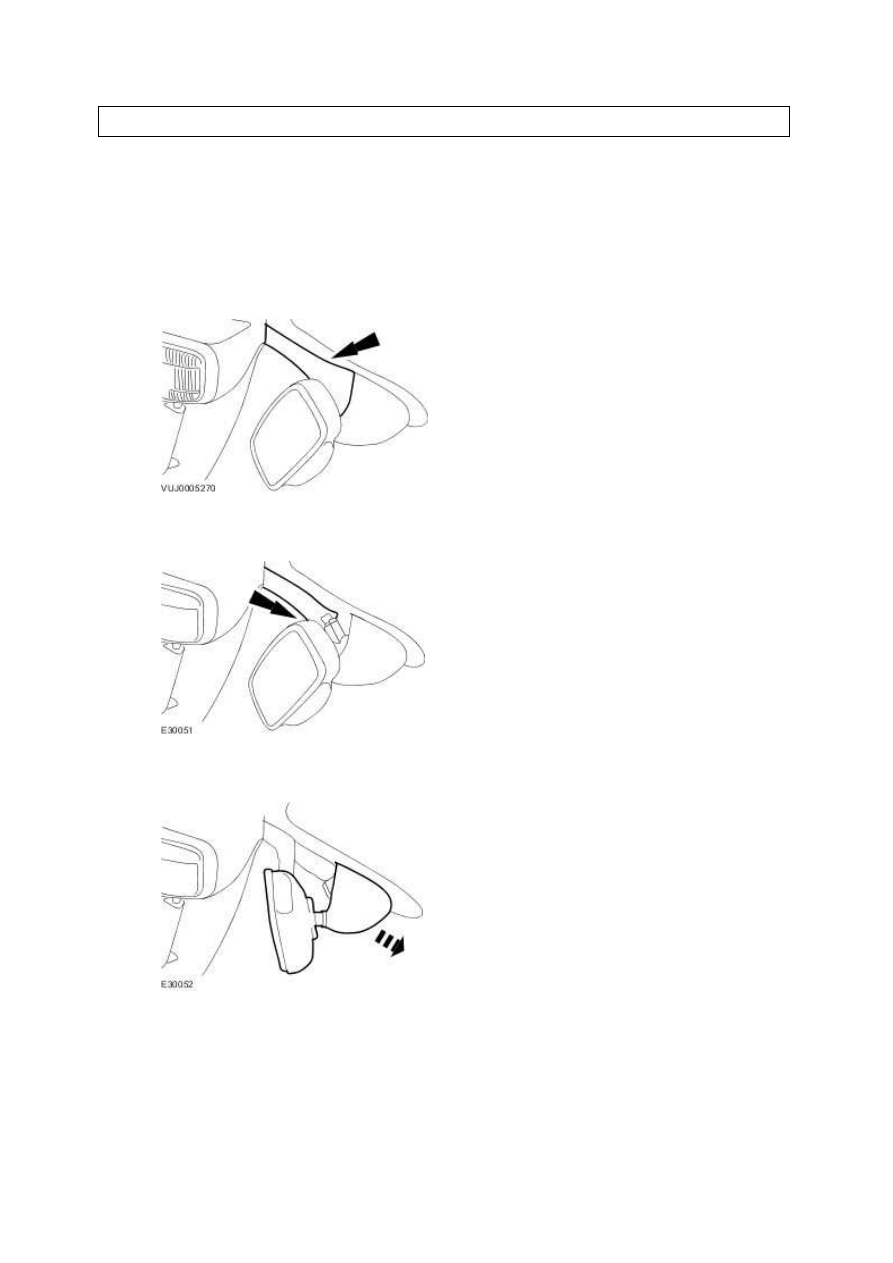

1 . Remove the auto-dimming interior mirror trim panel.







2 . Disconnect the electrical connector.







3 . Remove the auto-dimming interior mirror.






Installation



1 . To install, reverse the removal procedure.

www.

Exterior Mirror (76.10.52)

Removal



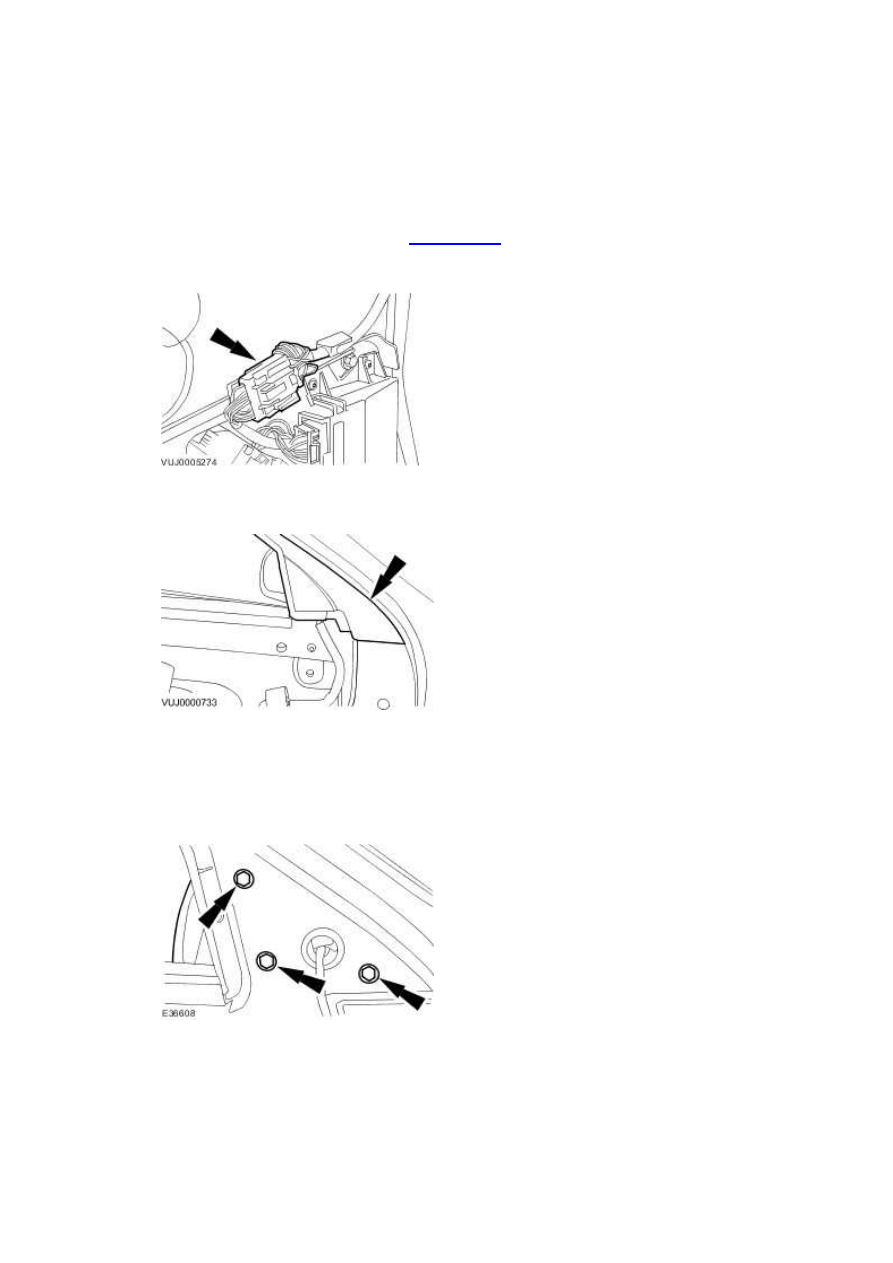

1 . Remove the front door trim panel. <<501-05>>





2 . Disconnect the exterior mirror electrical connector.







3 . Detach the front door window glass interior trim panel.







4 . NOTE:



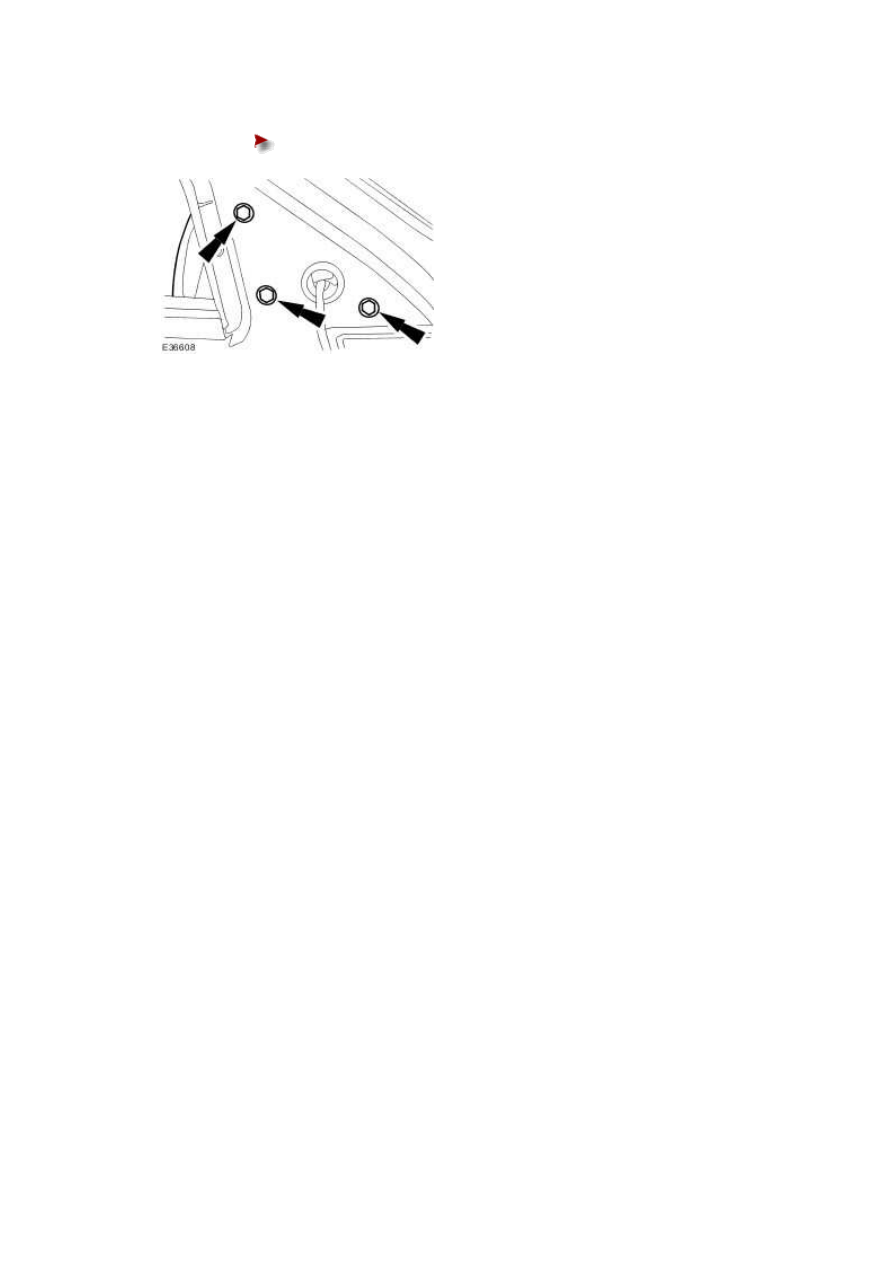

Hold the exterior mirror while removing the retaining bolts.


Remove the exterior mirror.








1 . To install, reverse the removal procedure.





Tighten to 8 Nm.











Installation
