Jaguar XJ (X350). Manual - part 1423

All vehicles



8 . Detach the rear door trim panel.







9 . Detach the rear door interior handle cable.







10 . Remove the rear door interior handle cable.







11 . Remove the rear door trim panel.

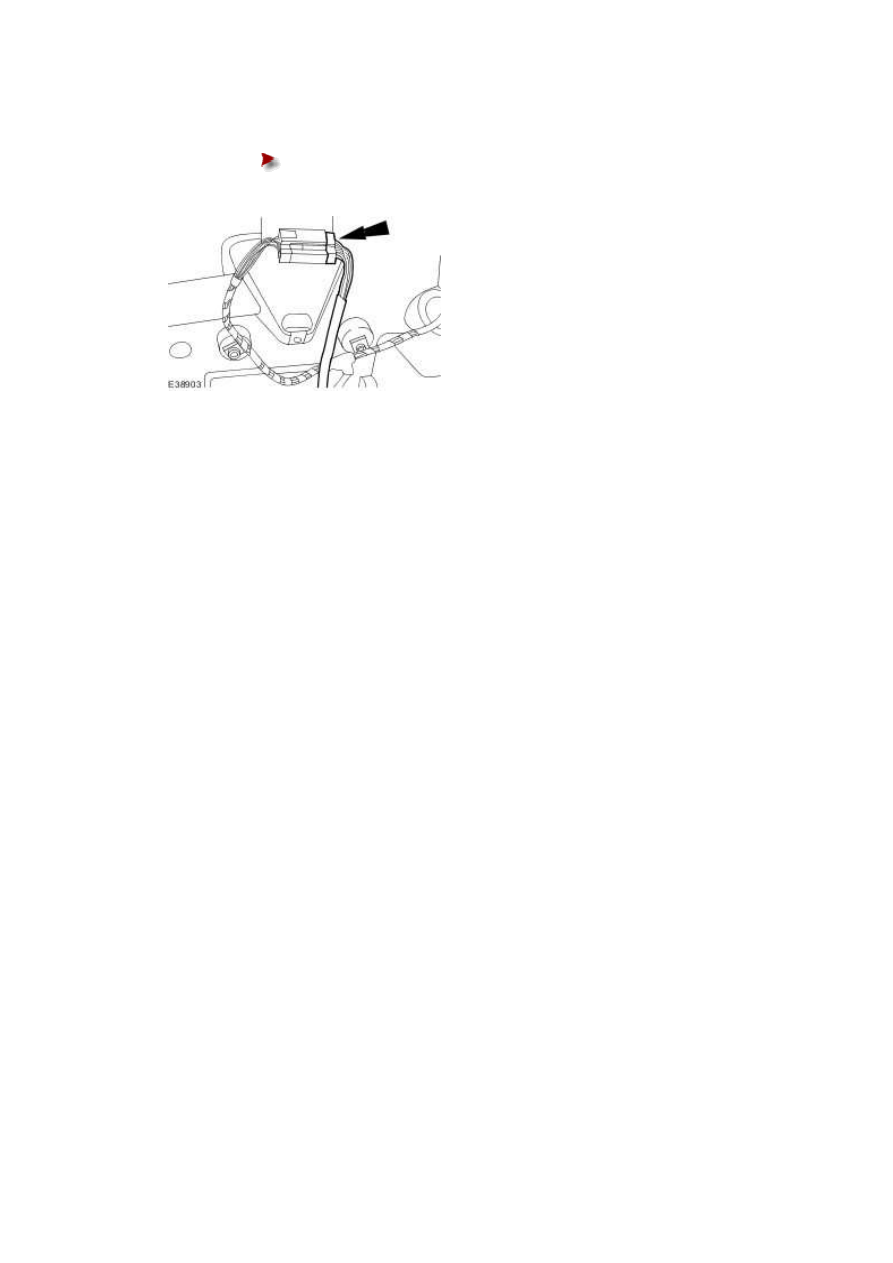

Disconnect the electrical connector.











Installation



1 . To install, reverse the removal procedure.







www.




Rear Door Trim Panel (76.34.04) – Armoured

Removal

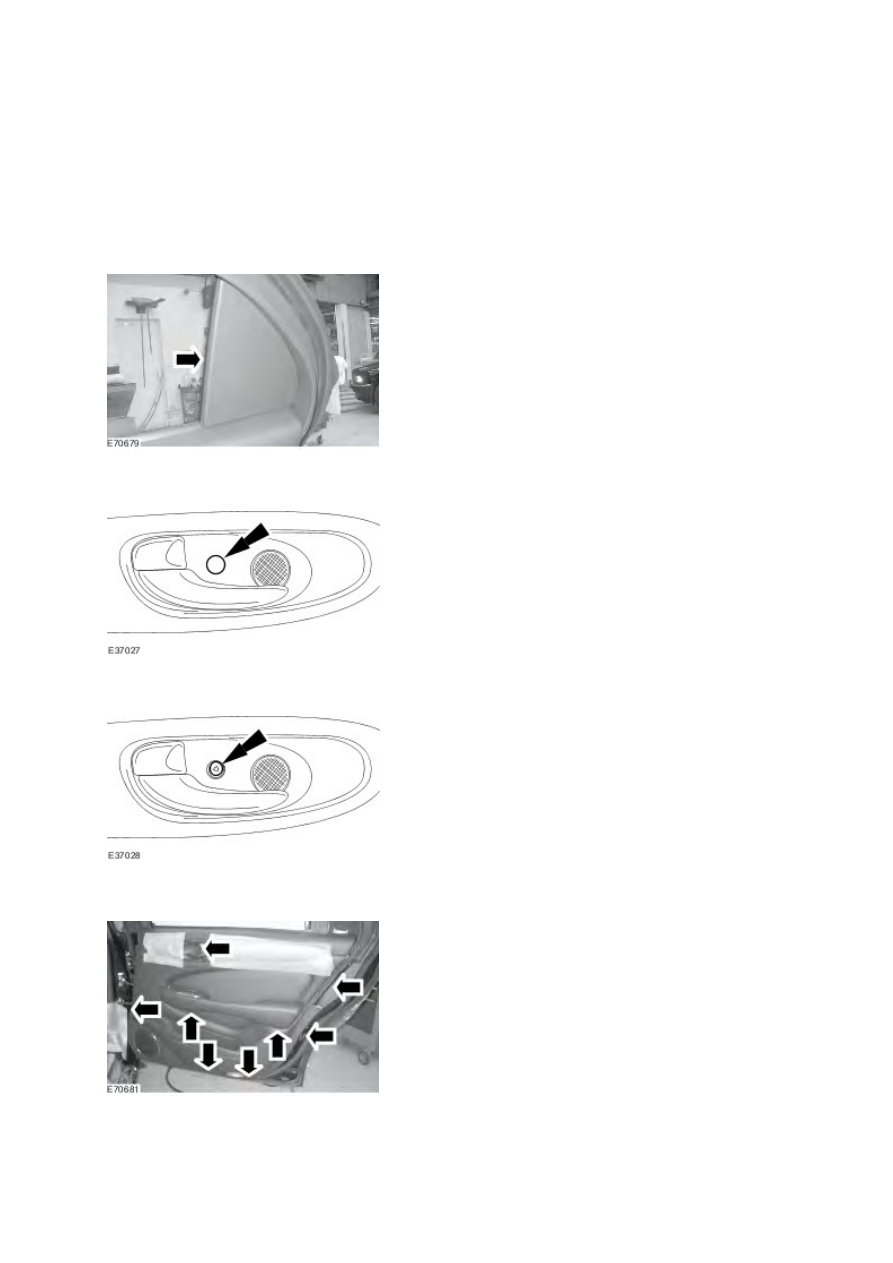

1 . NOTE:



The rear door window glass trim is retained with velco.


Remove the rear door window glass trim.







2 . Remove the rear door interior handle retaining screw cover.







3 . Remove the rear door interior handle retaining screw.

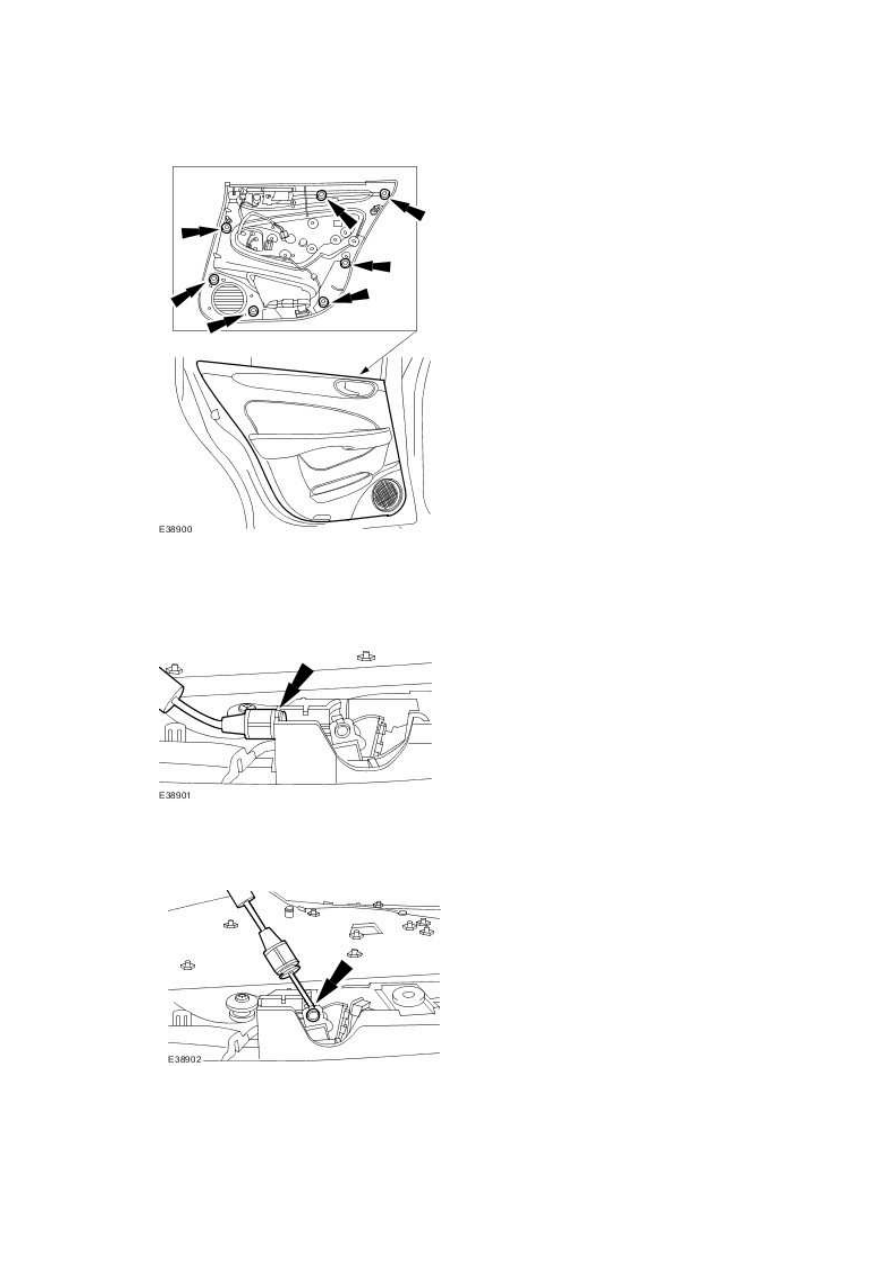

4 . Remove the rear door trim panel retaining screws.








Published: Mar 28, 2014

Vehicles

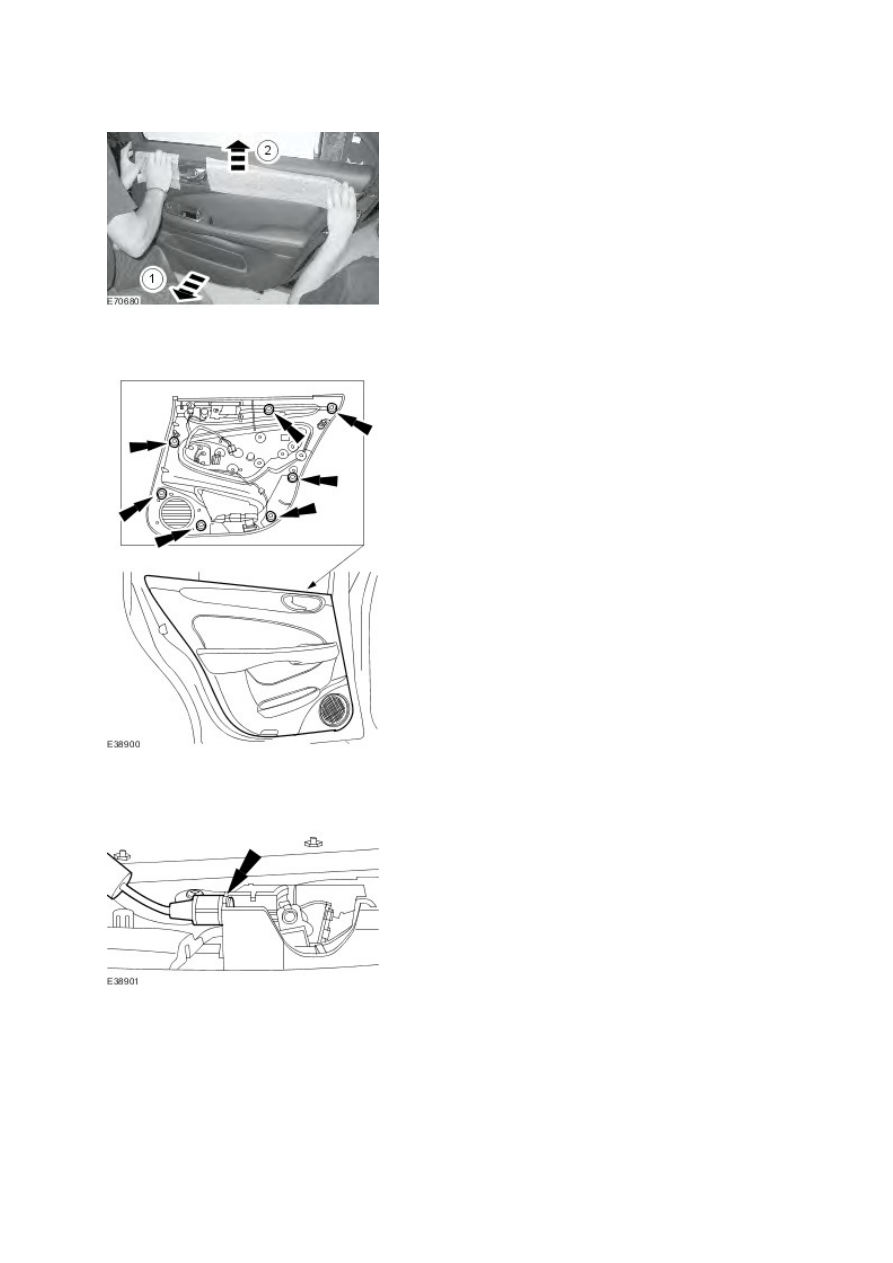

5 . Detach the rear door trim panel.



1) Detach the lower part of the rear door trim panel.



2) Detach the rear door trim panel.









6 . Detach the rear door trim panel.





7 . Detach the rear door interior handle cable.
