During programming, the hand-held transmitter may automatically stop transmitting after
two seconds, which may not be long enough to program the universal transmitter. If
programming this type of hand-held transmitter, continue to hold the button on the
universal transmitter while re-pressing the hand-held transmitter button every two
seconds (Canada only).


Use both hands to press the hand-held transmitter button and the desired button on the
universal transmitter. Do not release either button.





6.  Hold down both buttons until the red light on the universal transmitter flashes, first slowly
and then rapidly. Release both buttons when the rapid flashing begins. The universal
transmitter has successfully learned the new frequency signal and can be used in place of the
hand-held transmitter(s).


7.  NOTE:



If the hand-held transmitter appears to program the universal transmitter but does not
open the garage door, the garage door opener may have a ' code protected' or ' rolling
code' feature.


To operate, simply press the appropriate button on the universal transmitter. The red light is
on while the signal is being transmitted.


Training a Garage Door Opener Equipped
With ' Rolling Codes'

1.  Program the hand-held transmitter to the universal transmitter.



2.  Train the garage door opener receiver to recognize the universal transmitter.
   1.  Remove the cover panel from the garage door opener receiver.



2.  Locate the training button on the garage door opener receiver. Location and color of the
button may vary by garage door opener manufacturer. Refer to the garage door opener
instruction manual or call HomeLink customer assistance at 1-800-355-3515.

   3.  Press the training button on the garage door opener receiver for 1-2 seconds.

5.  NOTE:



4.  Press the programmed universal transmitter button for as long as the universal
transmitter red light flashes (1-2 seconds). Release the button and re-press the button to
confirm that the universal transmitter is trained to the receiver.

   5.  The garage door opener should recognize the universal transmitter.


Erasing Channels

1.  NOTE:



Individual channels cannot be erased, but can be reprogrammed using the procedures for
programming.


To erase all three programmed channels, hold down the two outside buttons until the red light
begins to flash (20-30 seconds). Release both buttons.







www.

Description and operation





Universal Transmitter

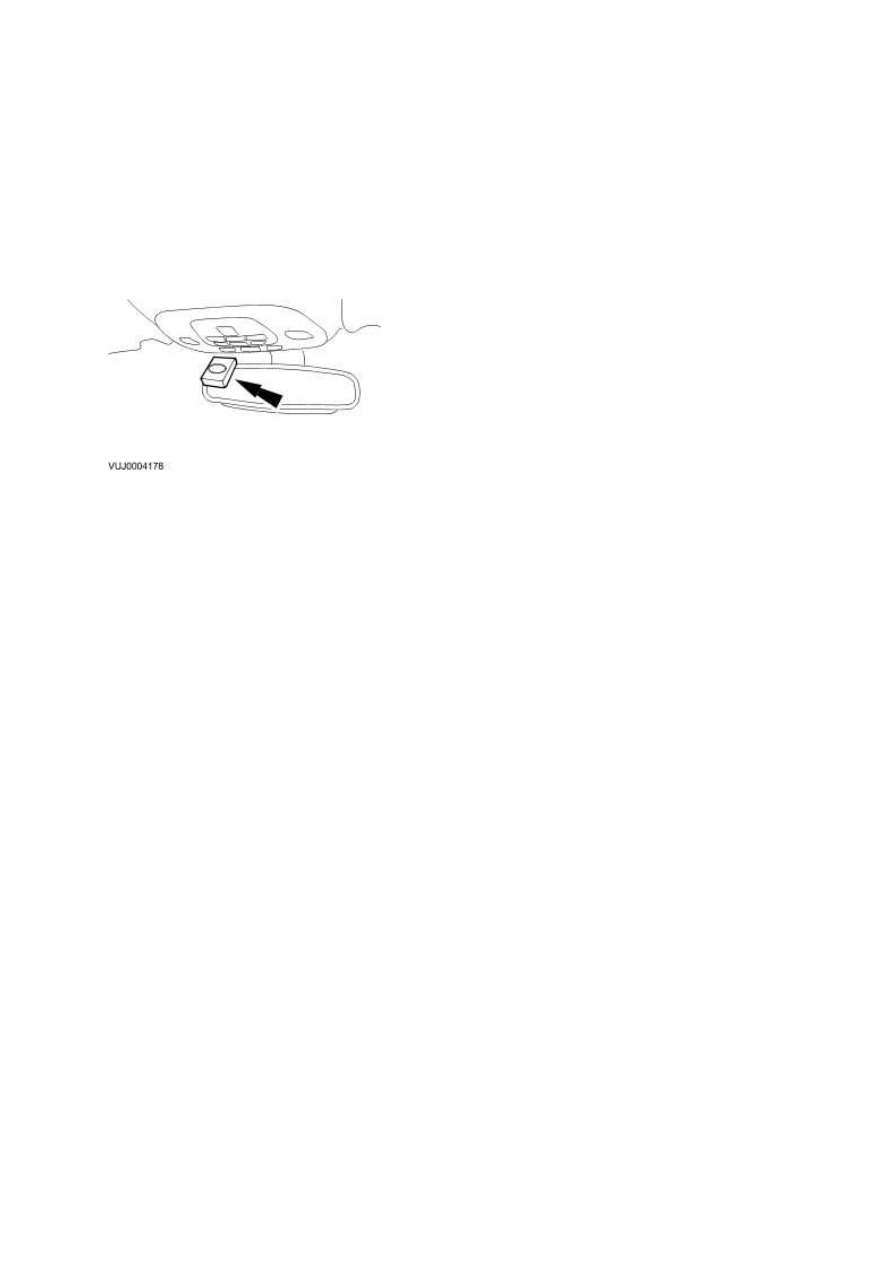

The HomeLink  universal transmitter provides a convenient way to replace up to three hand-
held transmitters with a single built-in device. The universal transmitter:

•



will operate garage doors, gates and home/office lighting and security systems.

•



will actually learn and transmit the radio frequency of up to three hand-held
transmitters from any of the systems mentioned above.

•



is an integral part of the roof console assembly and is powered by the vehicle battery
and charging system.





Diagnosis and testing





Universal Transmitter

Inspection and Verification

1 . Verify the customer concern by operating the system.



2 . Visually inspect for obvious signs of mechanical damage.

Mechanical



•



Damaged universal transmitter

•



Damaged receiver





3 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible)

before proceeding to the next step.



4 . If the concern is not visually evident, verify the concern and refer to the Symptom Chart. Refer to

the electrical circuit diagrams for schematic and connector information.

Symptom Chart

Symptom



Possible Cause



Action



The universal transmitter is

inoperative



•



Universal transmitter

•



Receiver unit



GO to Pinpoint Test

G92661p1.





Pinpoint Tests

PINPOINT TEST  G92661p1 : THE
UNIVERSAL TRANSMITTER IS
INOPERATIVE

G92661t1 : CHECK THE ROOF CONSOLE ASSEMBLY OPERATION

1. Check the illumination of the interior lamp.

•



Does the interior lamp illuminate?
