-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. Refer to the warranty policy and procedures manual if a module is

suspect.



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear the DTC, test

the system for normal operation.

G552802t3 : CHECK THE MONITOR CIRCUIT FOR SHORT CIRCUIT TO
POWER

1. Measure the resistance between:

C073, harness side

Battery



Pin 03



Positive terminal



•



Is the resistance greater than 10 Kohms?

-> Yes

GO to Pinpoint Test  G552802t5.





-> No

GO to Pinpoint Test  G552802t4.



G552802t4 : CHECK WHETHER THE SHORT CIRCUIT IS IN THE HARNESS OR
THE MODULE

1. Key off. 2. Disconnect the ECM connector, C101 3. Key on, engine off. 4. Measure the resistance

between:

C073, harness side

Battery



Pin 03



Negative terminal



•



Is the resistance greater than 10 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. Refer to the warranty policy and procedures manual if a module is

suspect.



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear the DTC, test

the system for normal operation.

G552802t5 : CHECK THE MONITOR CIRCUIT FOR HIGH RESISTANCE

1. Key off. 2. Disconnect the ECM connector, C101 3. Key on, engine off. 4. Measure the resistance

between:

C073, harness side  C101, harness side

Pin 03



Pin F2





•



Is the resistance less than 10 ohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness.



-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear the

DTC, test the system for normal operation.

PINPOINT TEST  G552802p2 :
GENERATOR COMMAND CIRCUIT

G552802t6 : CHECK THE COMMAND CIRCUIT FOR SHORT CIRCUIT TO
GROUND

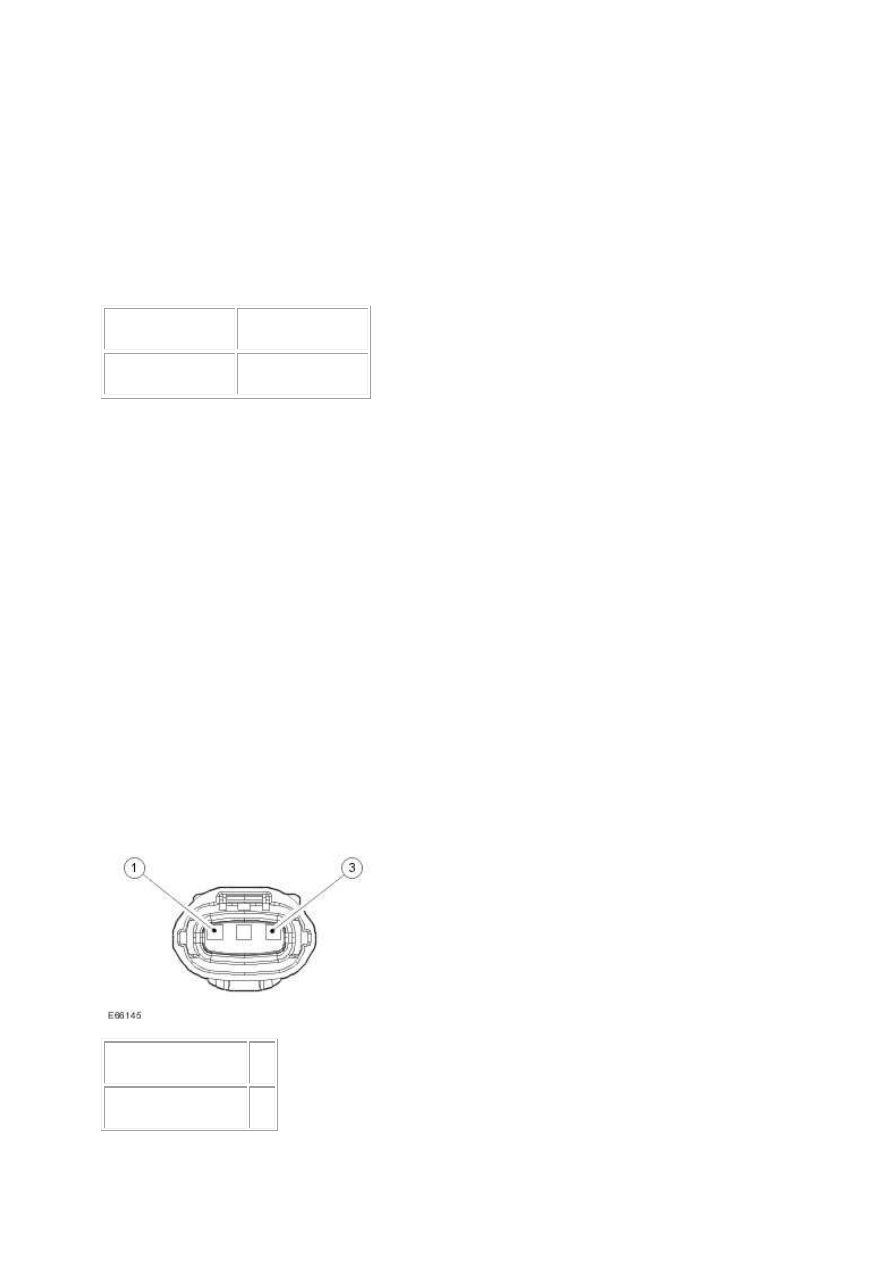

1.



Circuit



Pin

Voltage sense circuit  01



www.

Altcom



02



Altmon



03





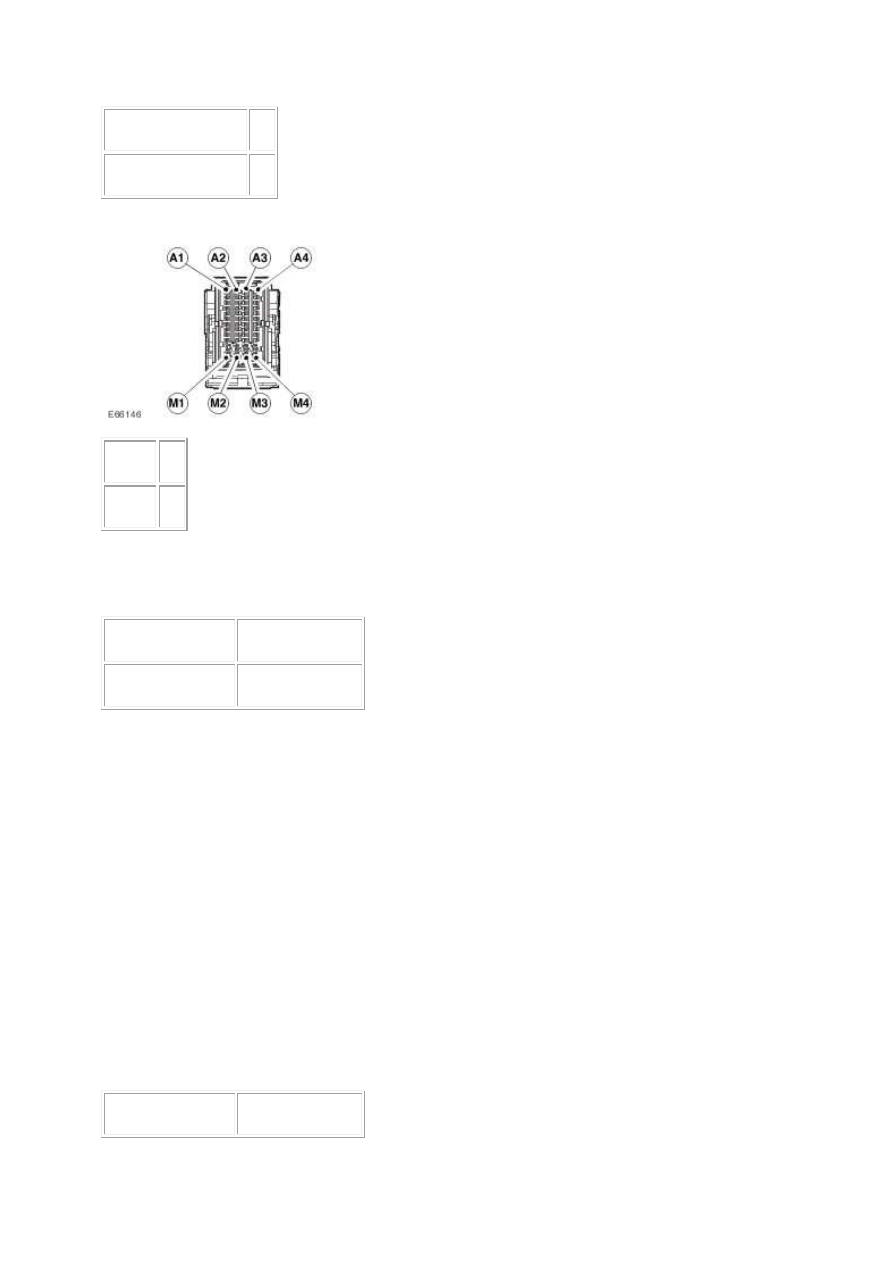

2.



Circuit  Pin

Altcom  H1





3. Key off. 4. Disconnect the generator connector, C073. 5. Key on, engine off. 6. Measure the

resistance between:

C073, harness side

Battery



Pin 02



Negative terminal



•



Is the resistance greater than 10 Kohms?

-> Yes

GO to Pinpoint Test  G552802t8.





-> No

GO to Pinpoint Test  G552802t7.



G552802t7 : CHECK WHETHER THE SHORT CIRCUIT IS IN THE HARNESS OR
THE MODULE

1. Key off. 2. Disconnect the ECM connector, C101. 3. Key on, engine off. 4. Measure the resistance

between:

C073, harness side

Battery



Pin 02



Negative terminal



•



Is the resistance greater than 10 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. Refer to the warranty policy and procedures manual if a module is

suspect.



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear the DTC, test

the system for normal operation.

G552802t8 : CHECK THE COMMAND CIRCUIT FOR SHORT CIRCUIT TO
POWER

1. Measure the resistance between:

C073, harness side

Battery



Pin 02



Positive terminal



•



Is the resistance greater than 10 Kohms?

-> Yes

GO to Pinpoint Test  G552802t10.





-> No

GO to Pinpoint Test  G552802t9.



G552802t9 : CHECK WHETHER THE SHORT CIRCUIT IS IN THE HARNESS OR
THE MODULE

1. Key off. 2. Disconnect the ECM connector, C101 3. Key on, engine off. 4. Measure the resistance

between:

C073, harness side

Battery



Pin 02



Positive terminal
