Jaguar XJ (X350). Manual - part 1249

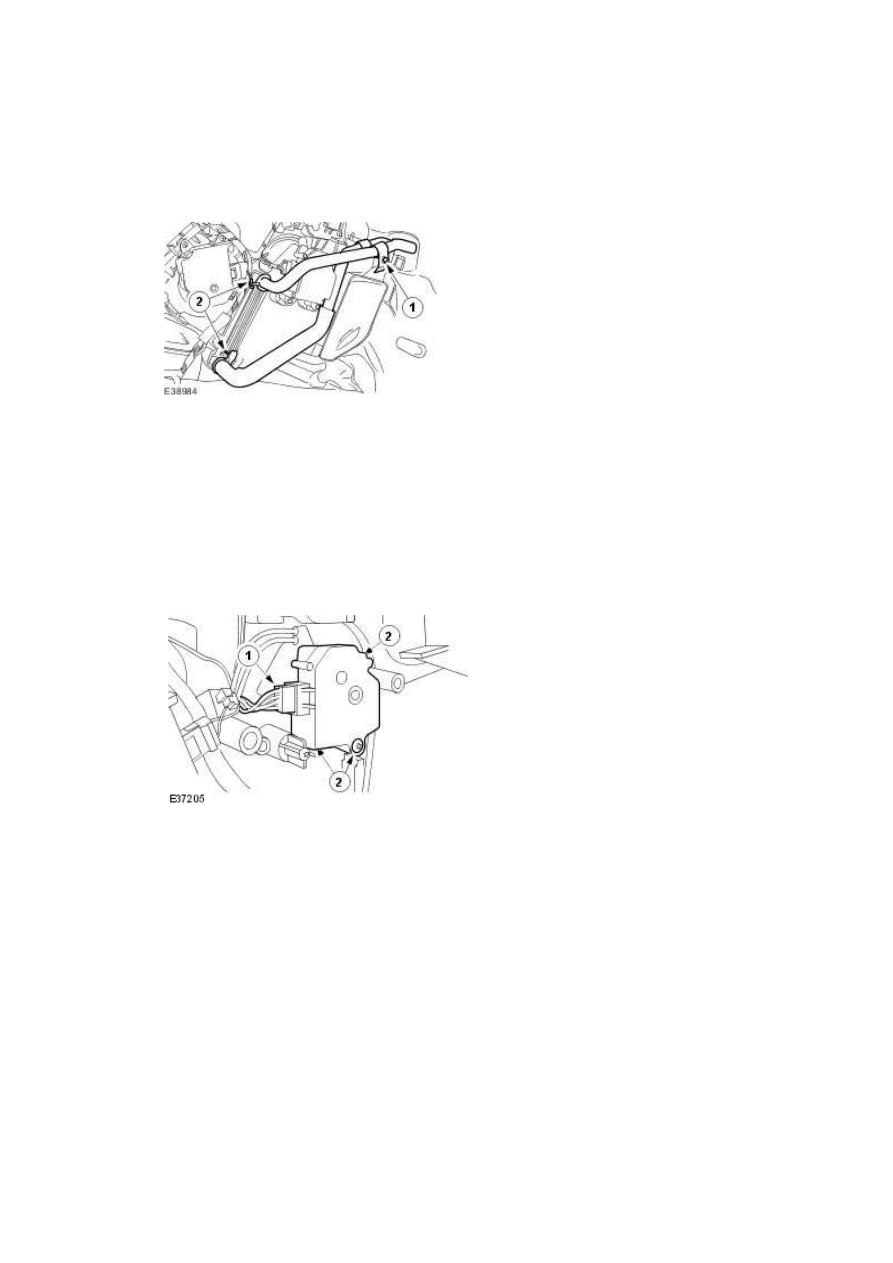

1) Remove the heater core retaining plate.





2) Remove the heater core.











11 . Remove the cold air bypass blend door actuator.



1) Disconnect the electrical connector.





2) Remove the cold air bypass blend door actuator.









Right-hand drive vehicles



12 . Remove the front footwell duct RH. <<412-01>>

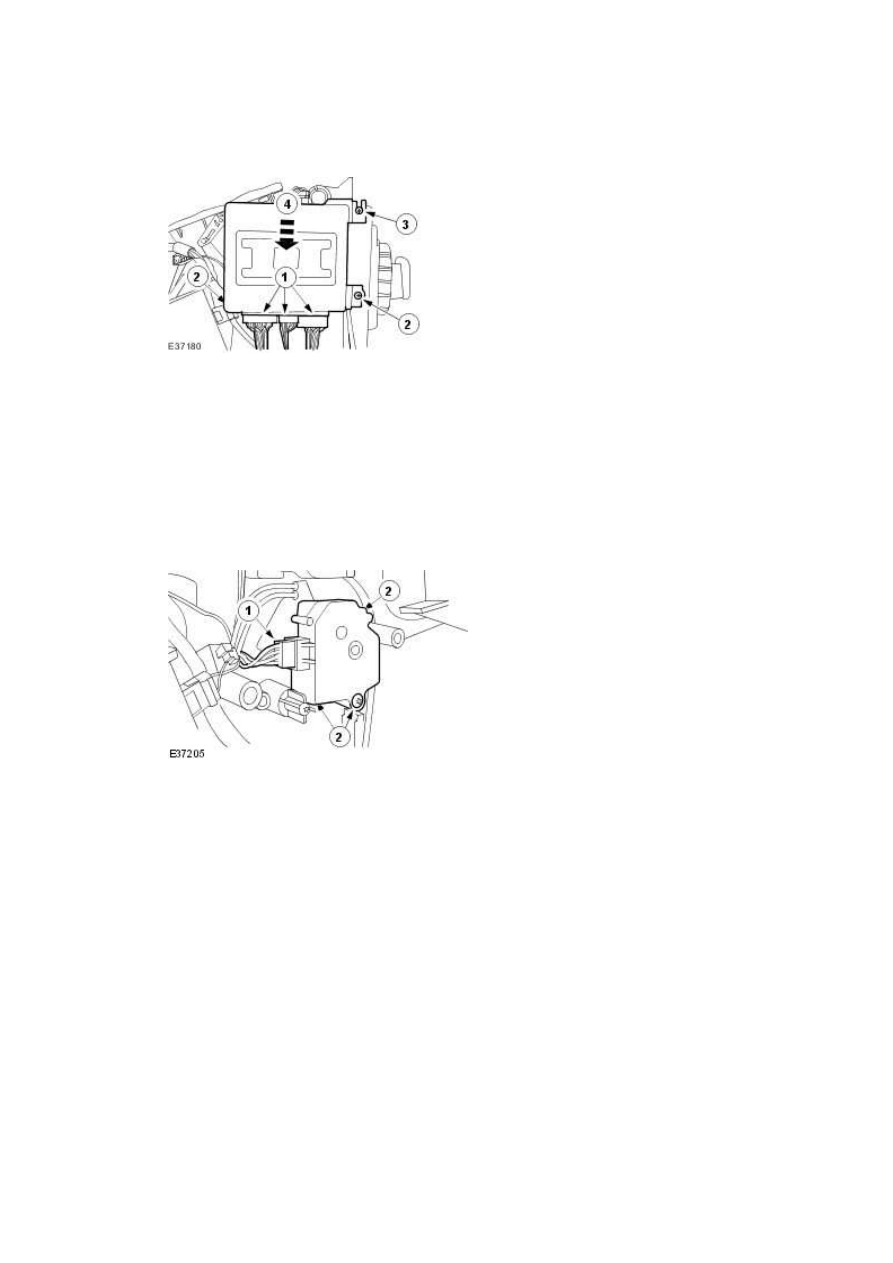

13 . Remove the remote climate control module.



1) Disconnect the electrical connectors.





2) Remove the lower securing screws.





3) Loosen but do not remove the upper securing screw.





4) Remove the remote climate control module.











14 . Remove the cold air bypass blend door actuator.



1) Disconnect the electrical connector.





2) Remove the cold air bypass blend door actuator securing screws.











Installation

Right-hand drive vehicles



1 . NOTE:





Care should be taken to make sure the actuator linkages are correctly engaged.



To install, reverse the removal procedure.





www.

Left-hand drive vehicles



2 . NOTE:





Care should be taken to make sure the actuator linkages are correctly engaged.



To install, reverse the removal procedure.

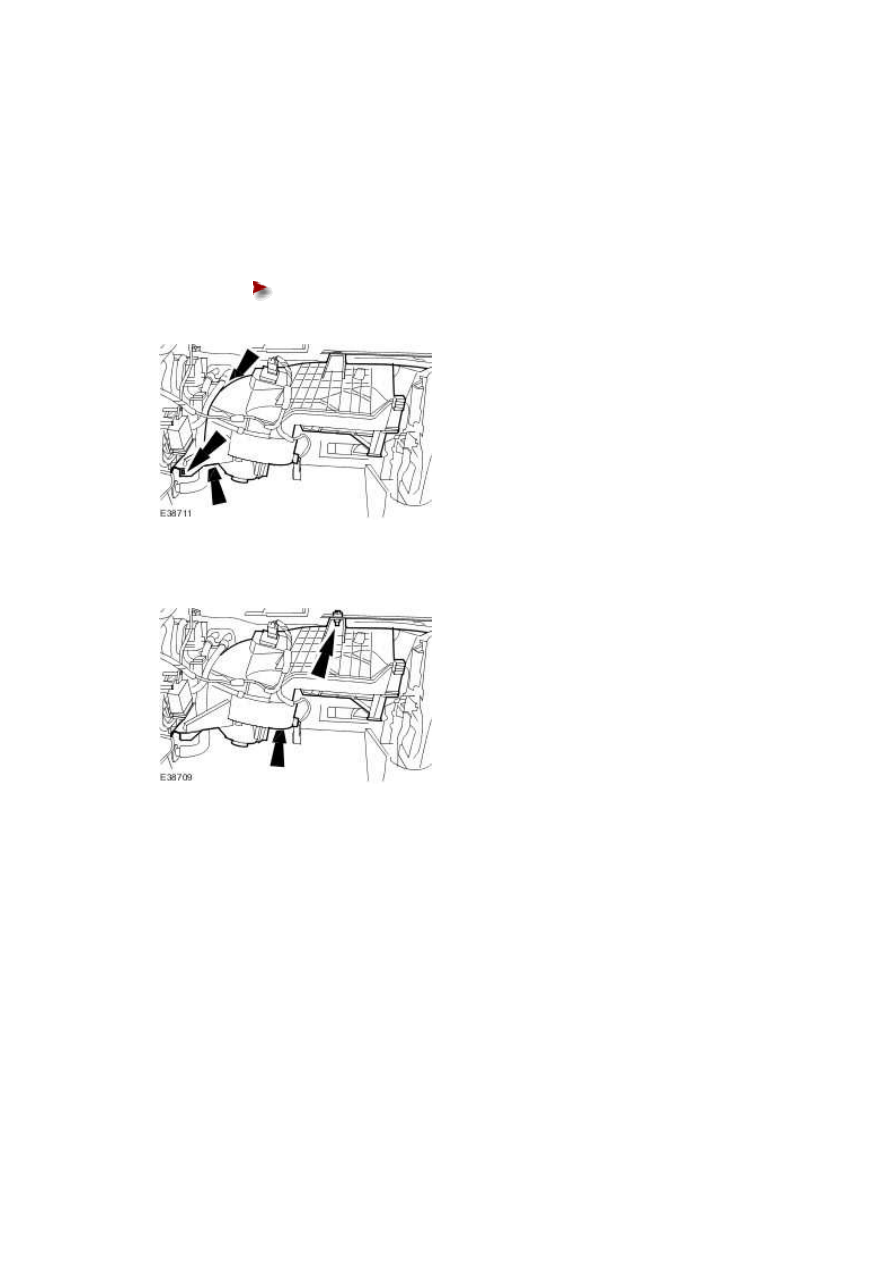

Tighten to 7 Nm.











3 . Tighten to 7 Nm.







4 . Carry out the coolant system refill and bleeding procedure. <<303-03>>







Defrost Vent/Register Blend Door Actuator
LH

Removal

All vehicles



1 . Disconnect the battery ground cable. <<414-01>>



Left-hand drive vehicles

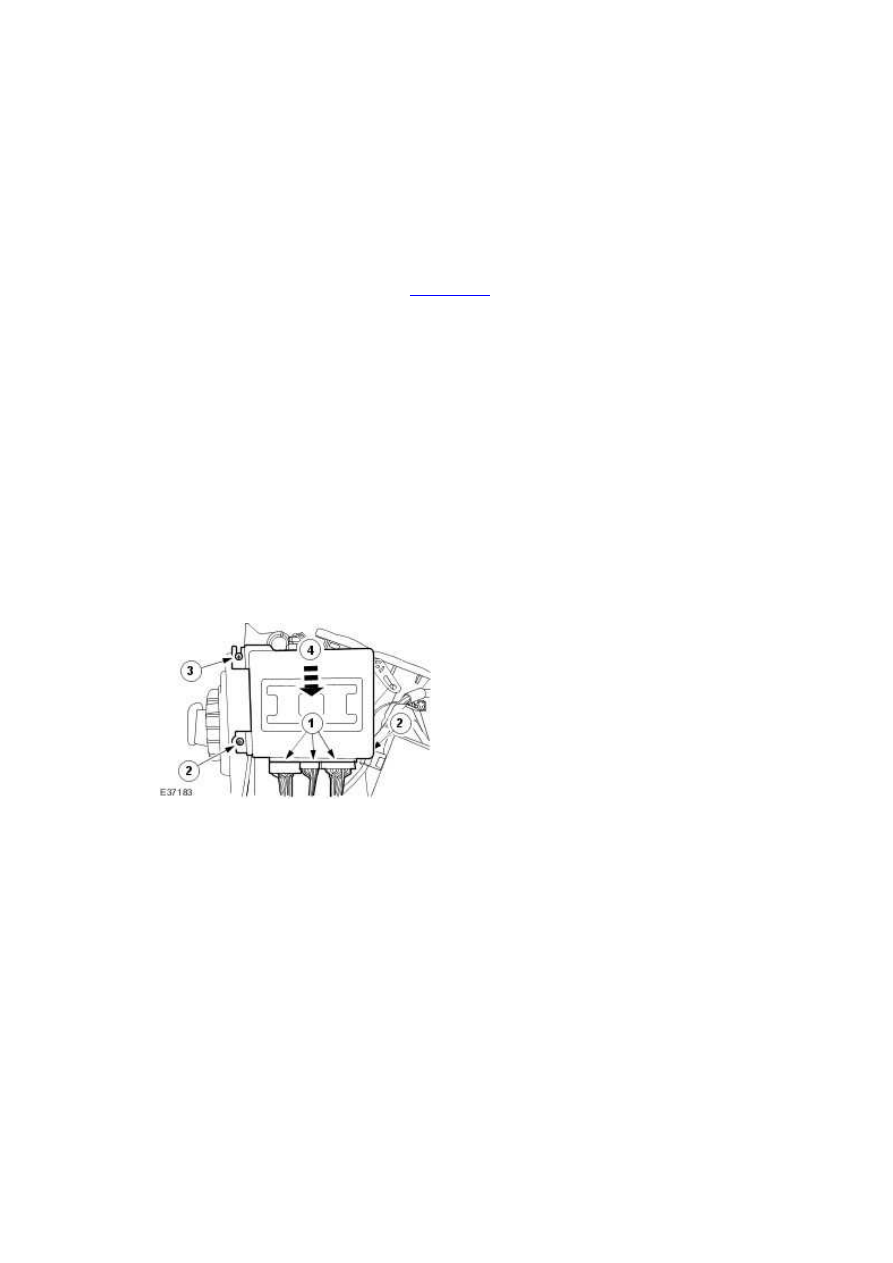

2 . Remove the remote climate control module.



1) Disconnect the electrical connectors.





2) Remove the lower retaining screws.





3) Loosen but do not remove the upper retaining screw.





4) Remove the remote climate control module.











3 . Remove the defrost vent/register blend door actuator.



1) Disconnect the electrical connector.





2) Remove the defrost vent/register blend door actuator.
