Jaguar XJ (X350). Manual - part 1237

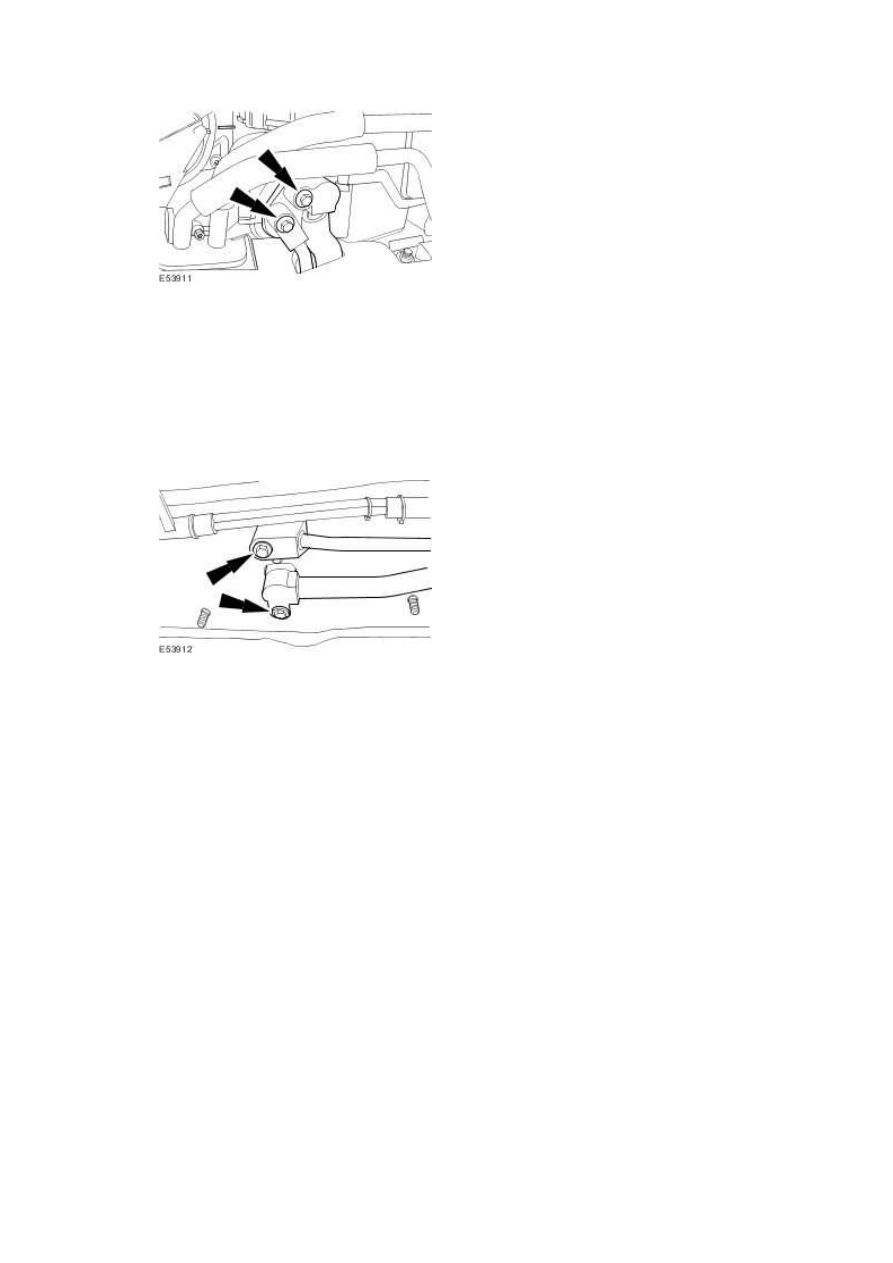

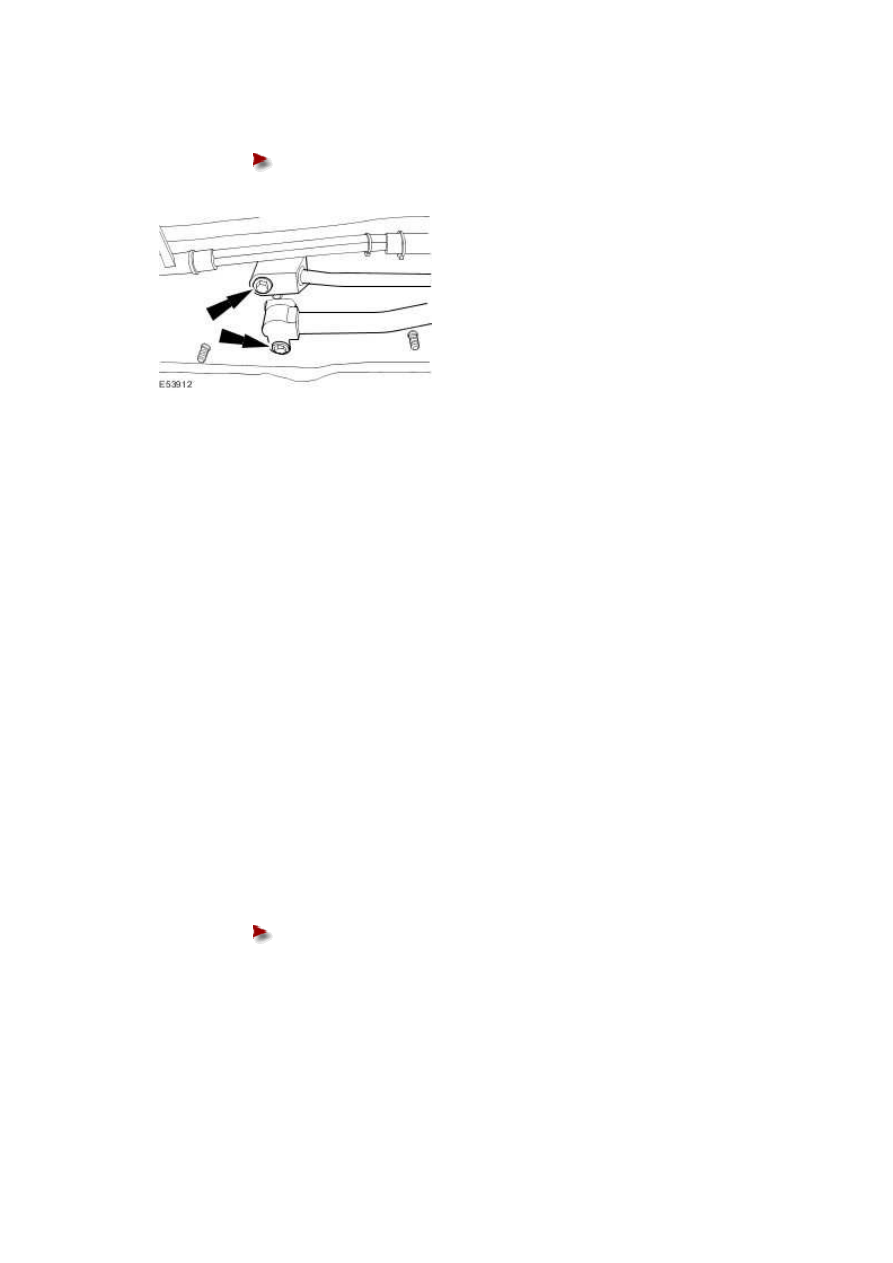

Detach the auxiliary evaporator outlet and inlet lines.





Remove the auxiliary evaporator outlet and inlet line retaining bolts.











6 . Lower the vehicle.





7 . Remove the front seat.

For additional information, refer to Front Seat (76.70.01)





8

.



Remove the floor console.

For additional information, refer to Floor Console - Vehicles With: Auxiliary Climate Control

(76.25.01)







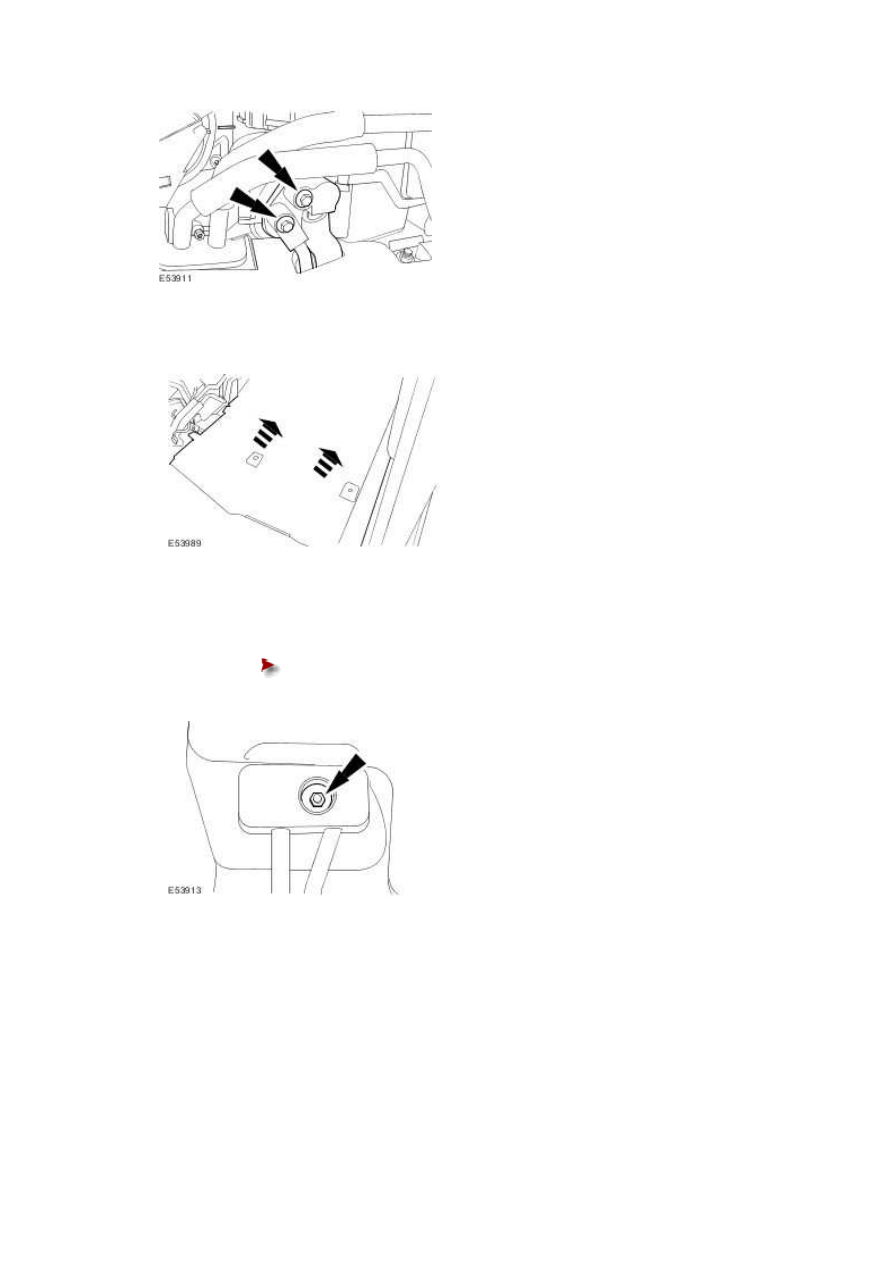

9 . NOTE:





Remove and discard the auxiliary evaporator outlet and inlet line O-ring seals.



Detach the auxiliary evaporator outlet and inlet lines.





Remove the auxiliary evaporator outlet and inlet line retaining bolts.











10 . Reposition the floor carpet.

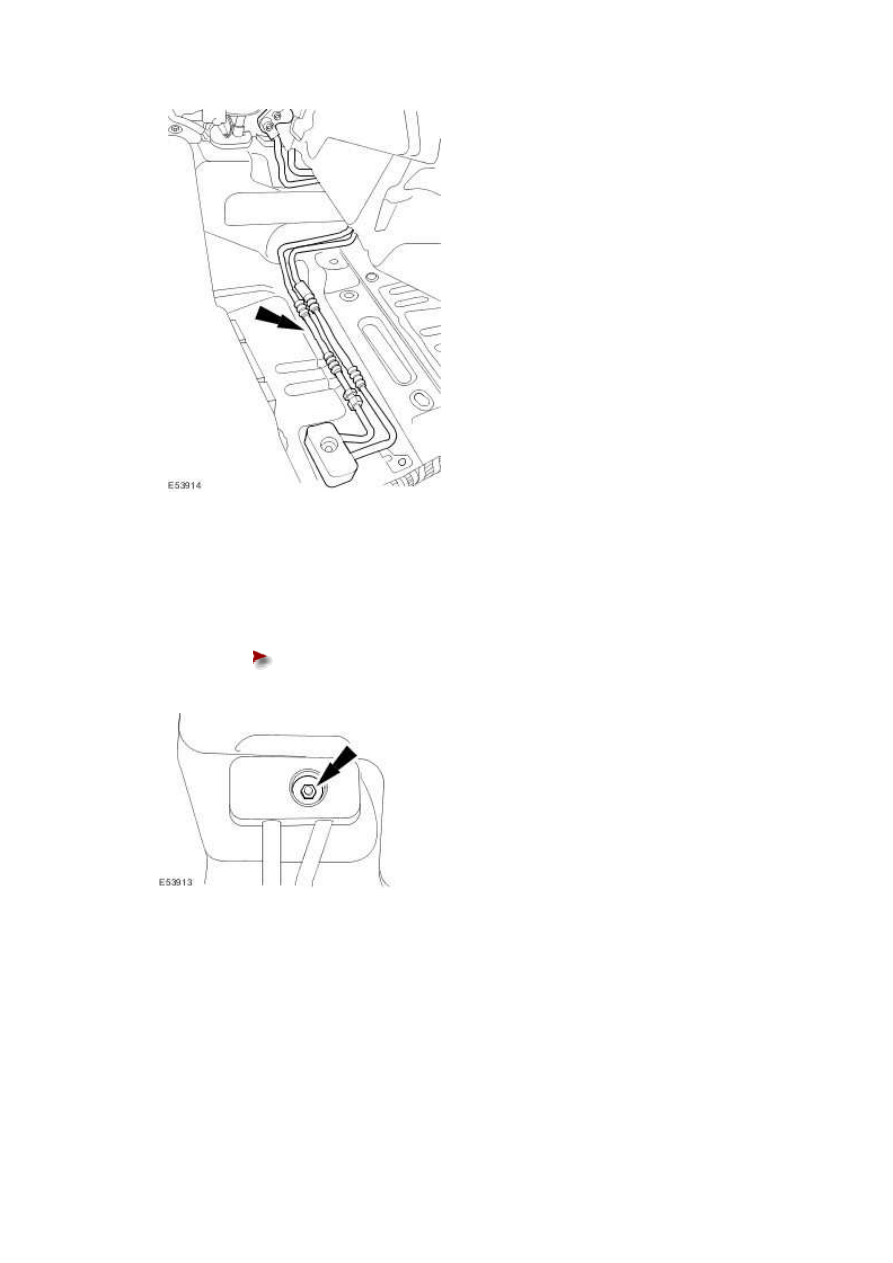

11 . Detach the auxiliary evaporator outlet and inlet lines.





Remove the auxiliary evaporator outlet and inlet line retaining nut.











12 . Remove the the auxiliary evaporator outlet and inlet lines.

www.







Installation



1 . To install, reverse the removal procedure.





Tighten to 2 Nm.











2 . NOTE:





Install new auxiliary evaporator outlet and inlet line O-ring seals.



Tighten to 2 Nm.







3 . NOTE:





Install new auxiliary evaporator outlet and inlet line O-ring seals.



Tighten to 2 Nm.







4

.



Carry out the A/C system evacuation and charging procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)
