Lubricate the new 0-ring seal with A/C refrigerant oil.









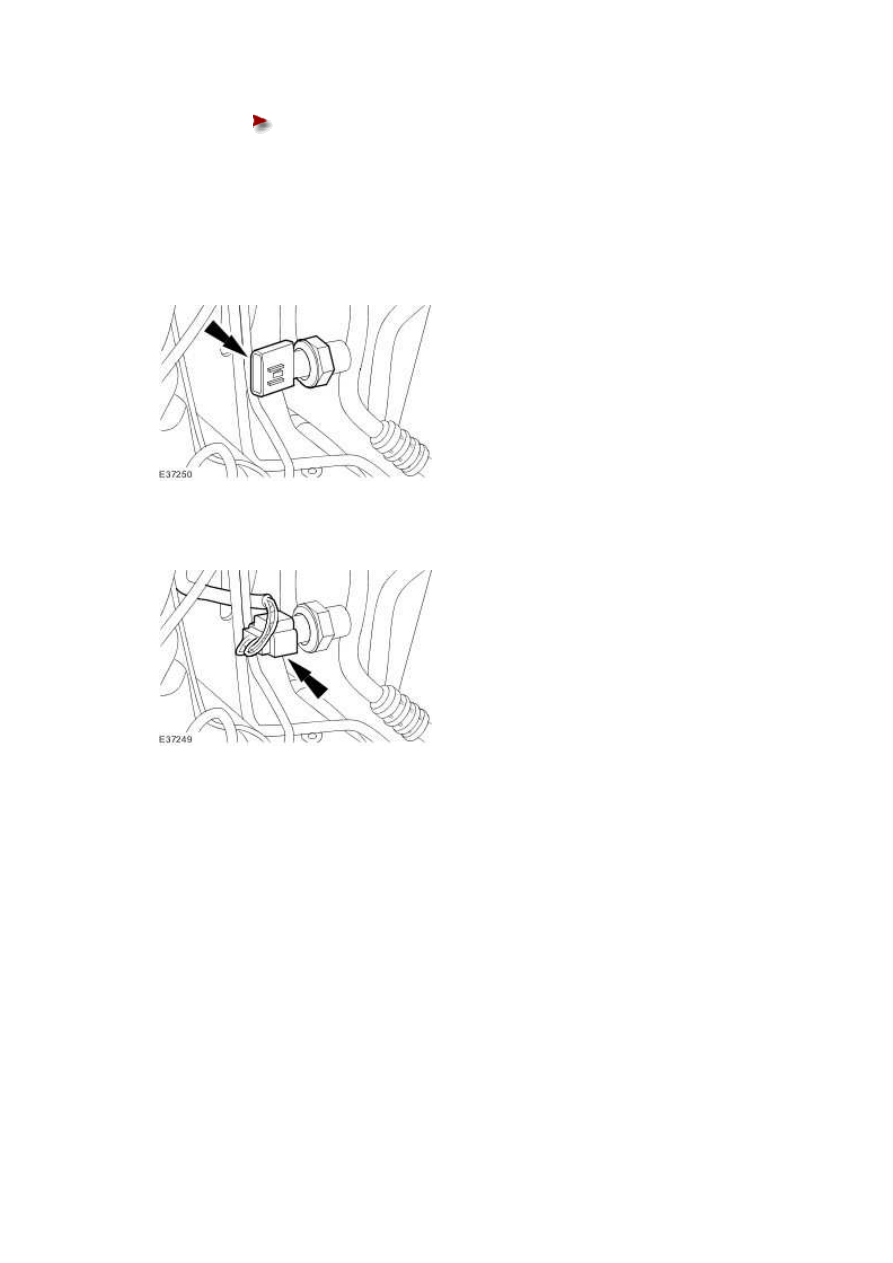

2 . Install the pressure cutoff switch.



1) Tighten to 8 Nm.











3 . Connect the pressure cutoff switch electrical connector.







4 . Clean off any oil residue that may contain A/C system fluorescent dye.





5 . Install the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)

For additional information, refer to Air Cleaner (19.10.05)





6 . Carry out the A/C system fluorescent dye leak detection procedure.

For additional information, refer to Fluorescent Dye Leak Detection







Pressure Cutoff Switch - 2.7L V6 - TdV6
(82.10.32)

Removal



1

.



Carry out the air conditioning (A/C) system recovery procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)







2 . Remove the radiator splash shield.

For additional information, refer to Radiator Splash Shield (76.22.90)





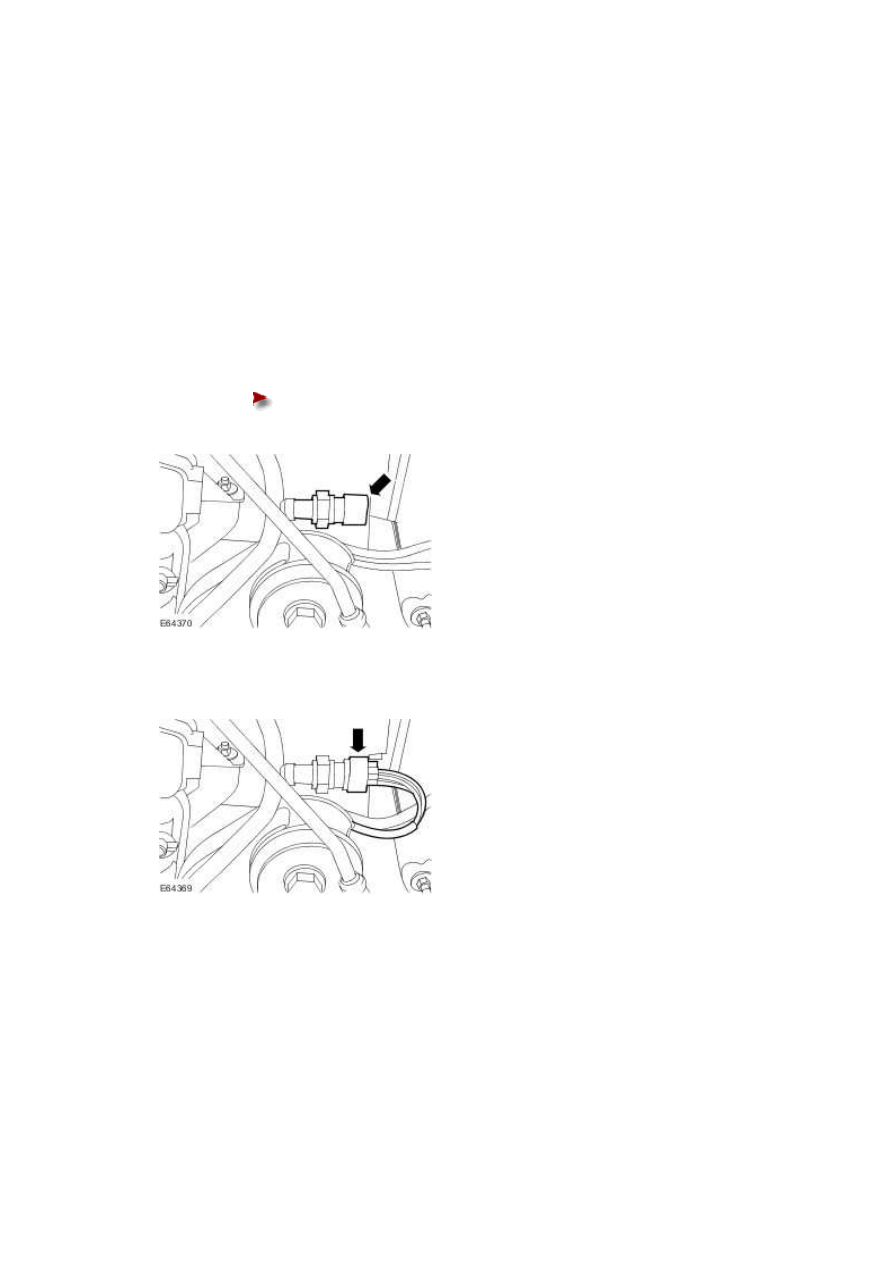

3 . Disconnect the pressure cutoff switch electrical connector.







4 . Remove the pressure cutoff switch.





Remove and discard the pressure cutoff switch O-ring seal.











www.

Installation



1 . NOTE:





Install a new pressure cutoff switch O-ring seal.



NOTE:





Lubricate the new O-ring seal with A/C refrigerant oil.

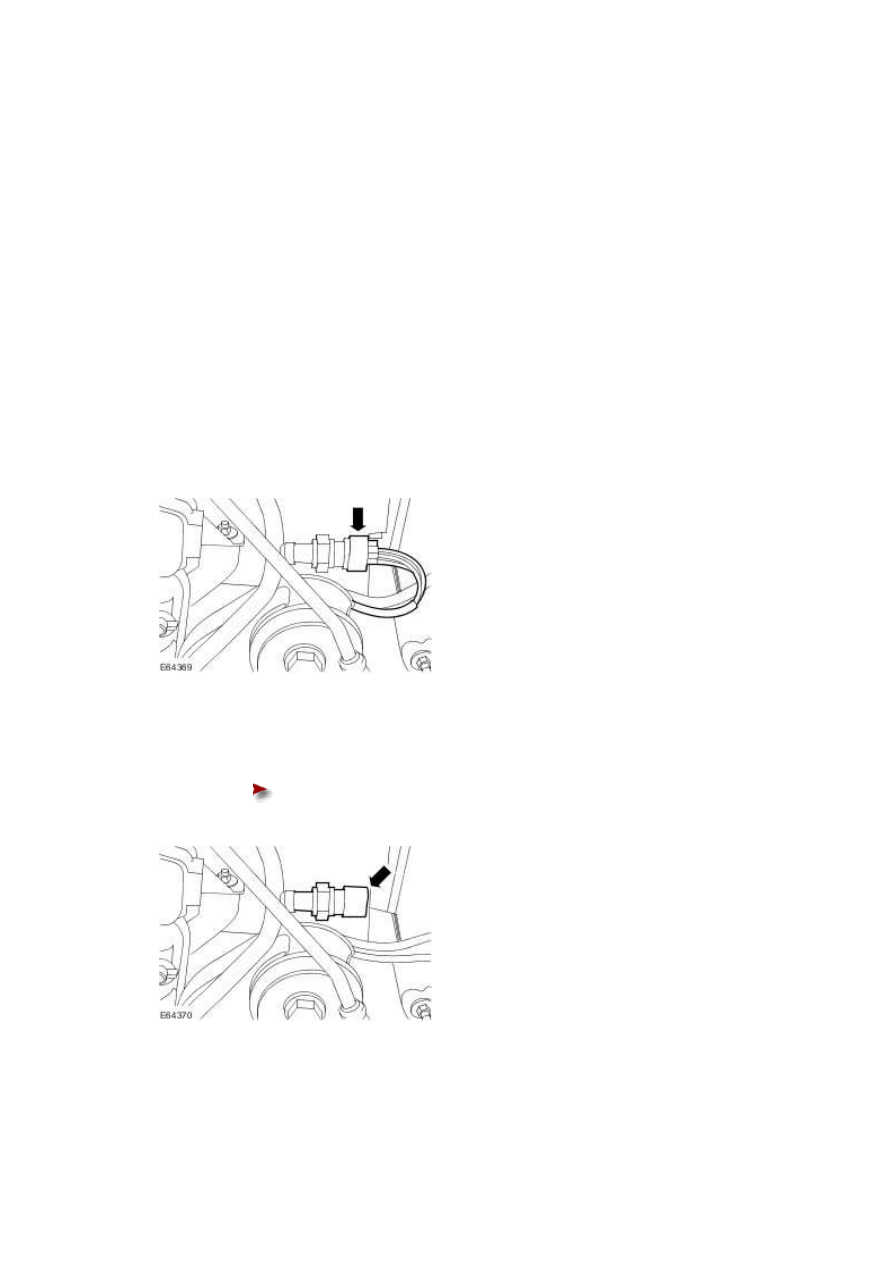

Install the pressure cutoff switch.





Tighten to 8 Nm.











2 . Connect the pressure cutoff switch electrical connector.







3 . Clean off any oil residue that may contain A/C system fluorescent dye.





4 . Install the radiator splash shield.

For additional information, refer to Radiator Splash Shield (76.22.90)





5

.



Carry out the A/C system evacuation and charging procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)







6 . Carry out the A/C system fluorescent dye leak detection procedure.

For additional information, refer to Fluorescent Dye Leak Detection
