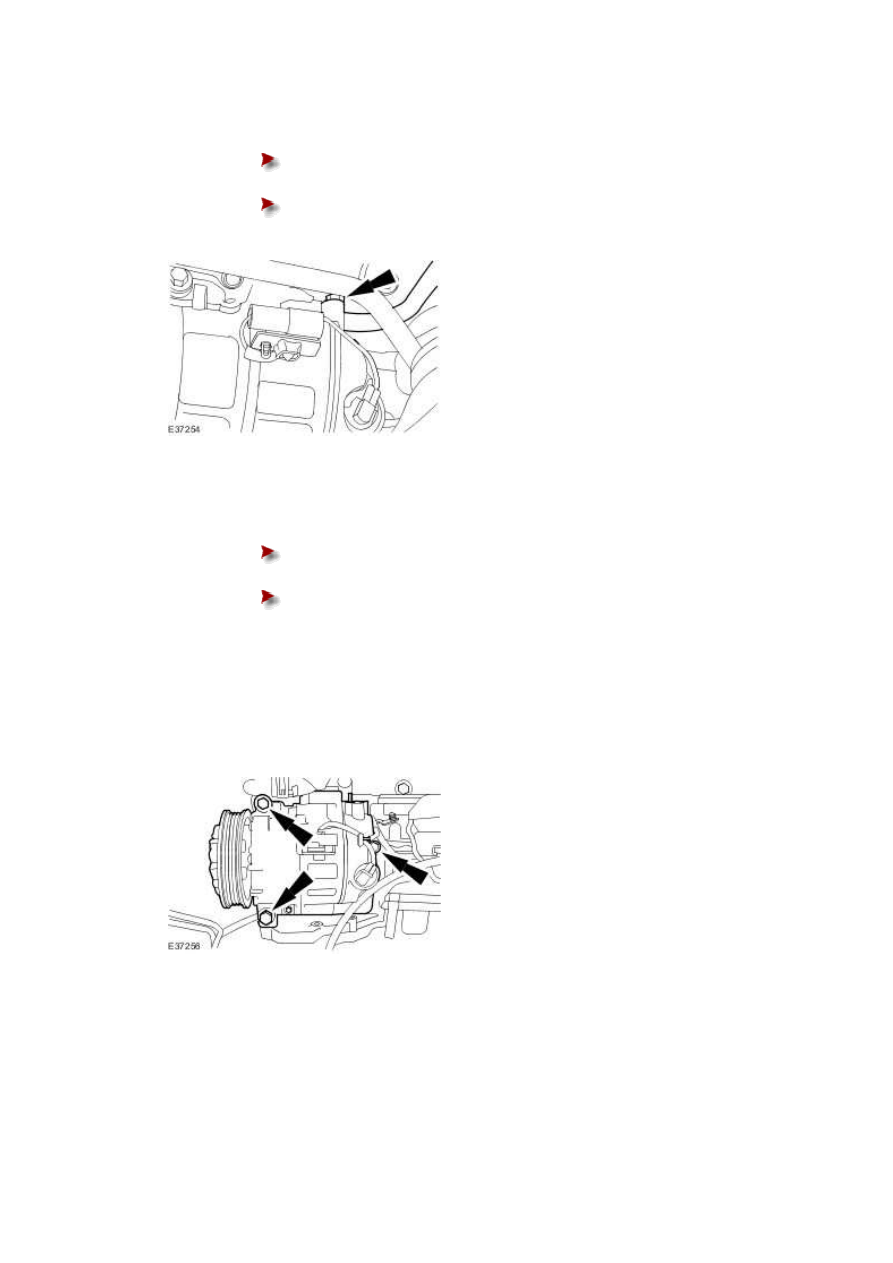

20 . Detach the A/C compressor return line.





Remove and discard the A/C compressor O-ring seal.







Cap the exposed port.











21 . Detach the A/C compressor supply line.





Remove and discard the A/C compressor O-ring seal.







Cap the exposed port.











22 . Remove the A/C compressor.







Installation

All vehicles



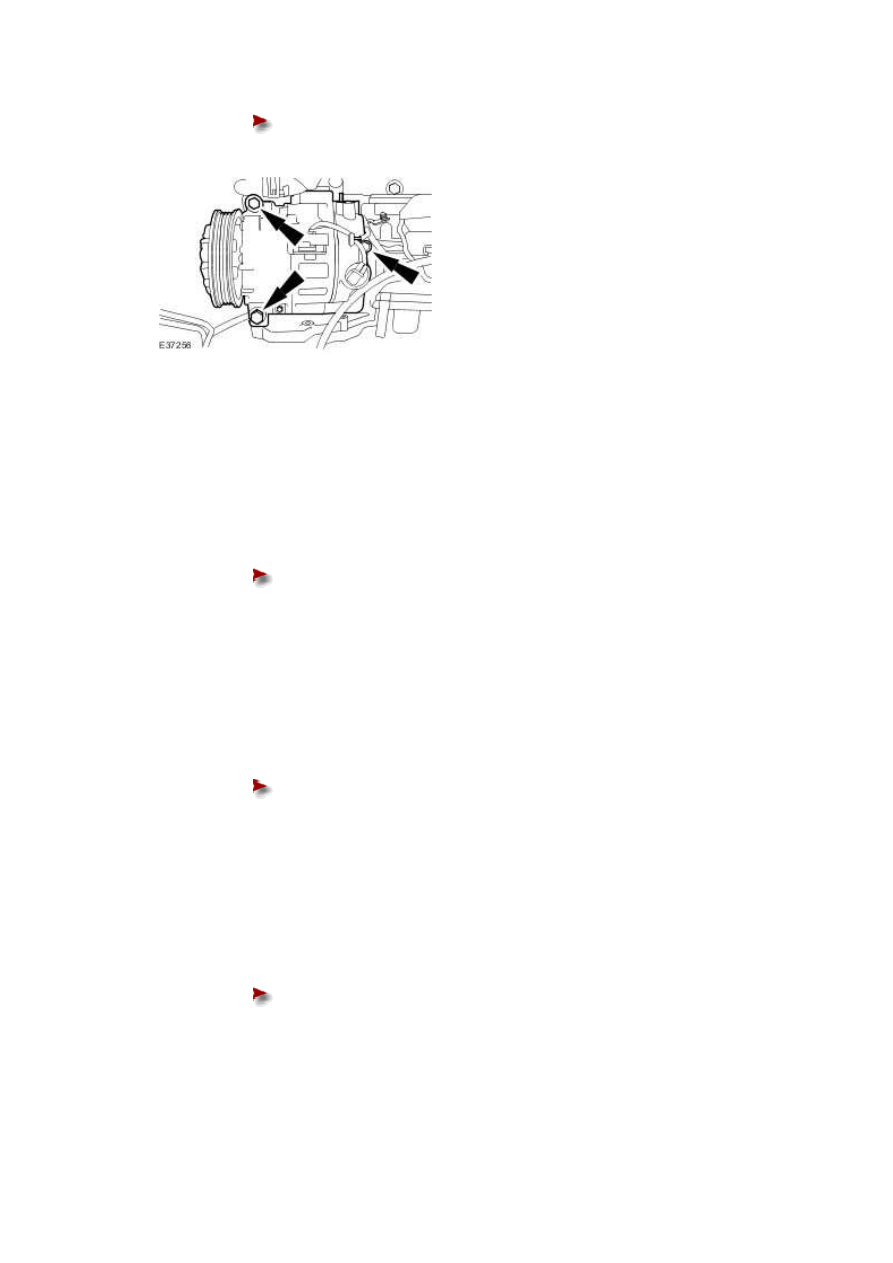

1 . Install the A/C compressor.





Tighten to 25 Nm.











2 . NOTE:





Un-cap the exposed ports.



Install new A/C compressor O-ring seals.





Lubricate the new O-rings with A/C refrigerant oil.









3 . Clean off any oil residue that may contain A/C system flourescent dye.





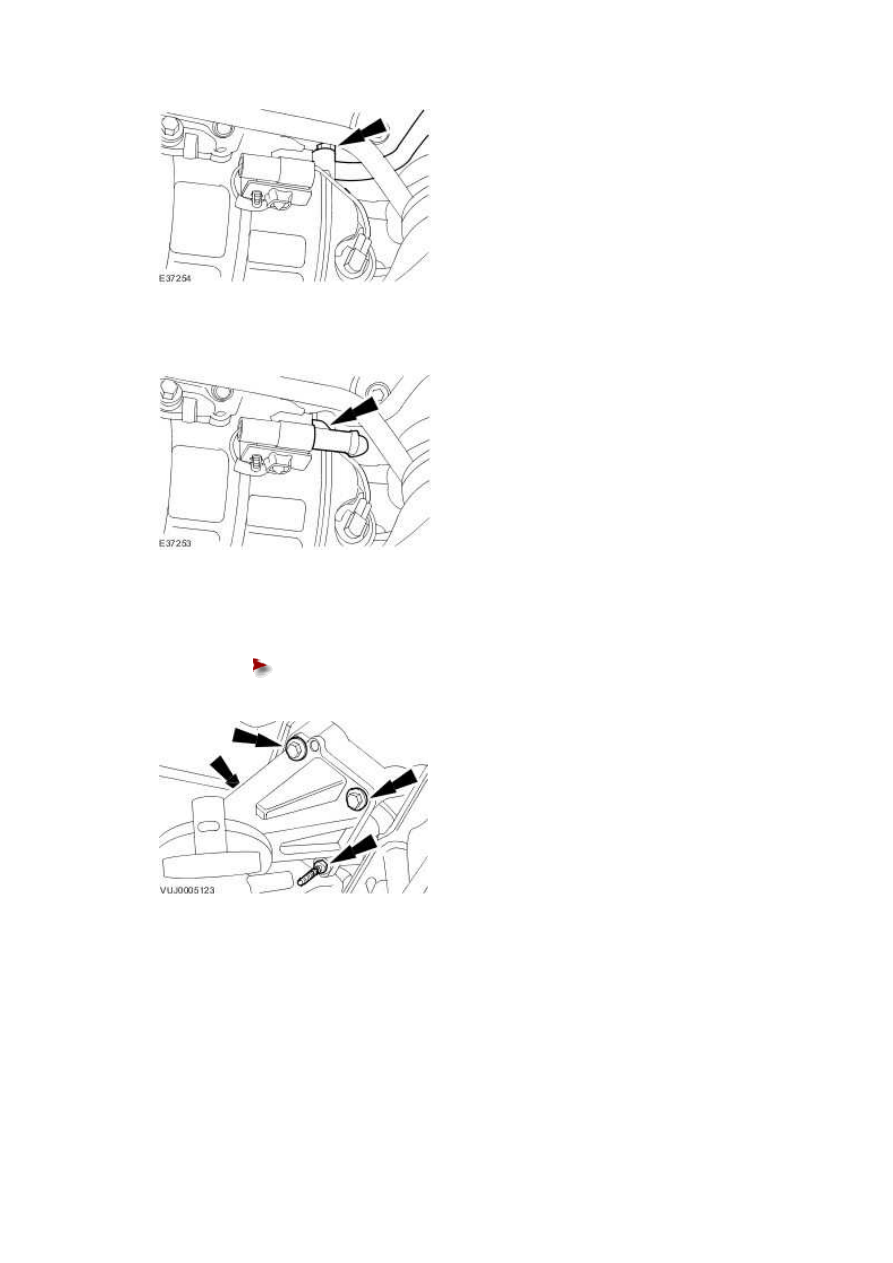

4 . Connect the A/C compressor supply line.





Tighten to 20 Nm.











5 . Connect the A/C compressor return line.





Tighten to 20 Nm.





www.







6 . Connect the A/C compressor electrical connector.







7 . Install the engine mounting and bracket assembly.





Tighten to 25 Nm.











8 . Lower the vehicle.





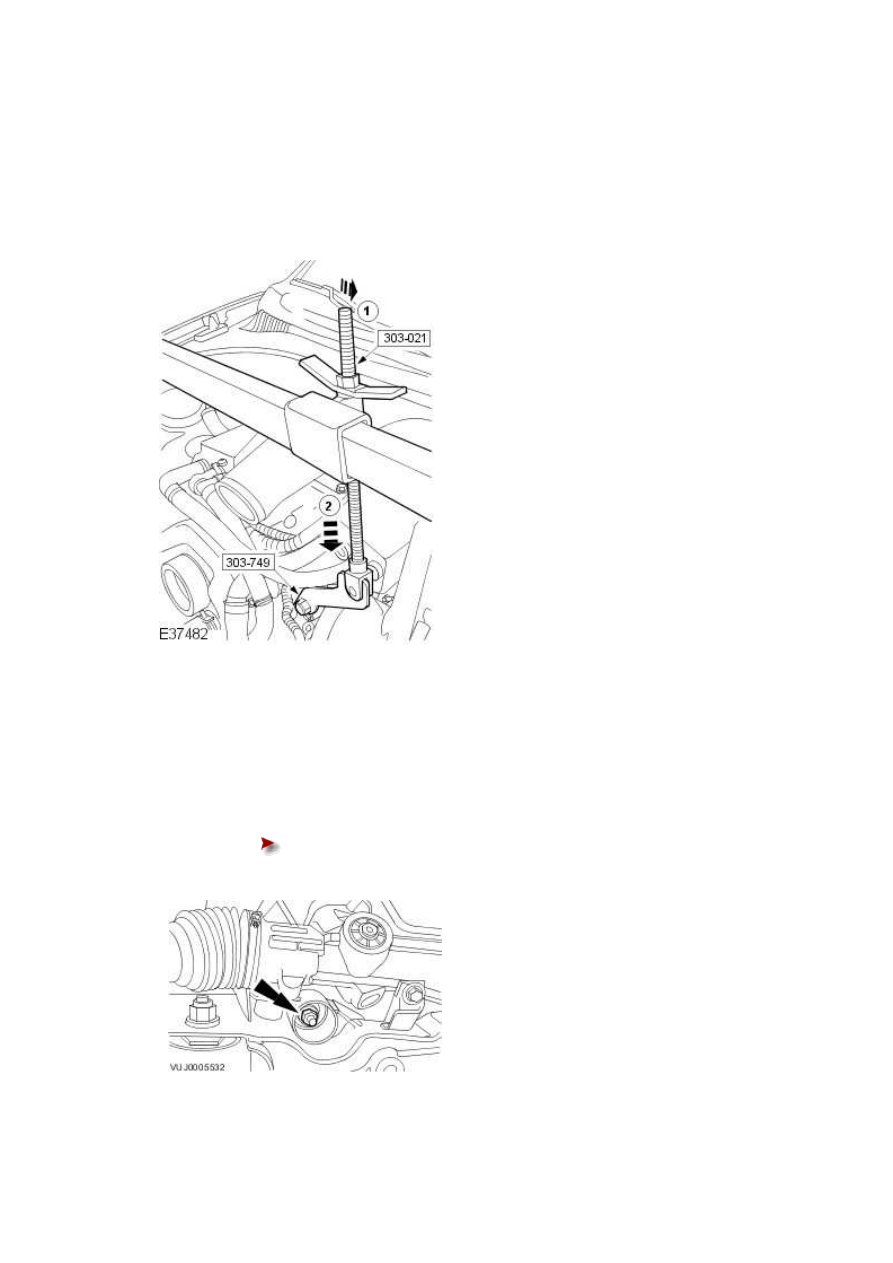

9 . NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.



Lower the engine.



1) Adjust the engine support beam.





2) Lower the engine.











10 . Raise the vehicle.





11 . Install the left-hand engine mounting lower retaining nut.





Tighten to 63 Nm.
