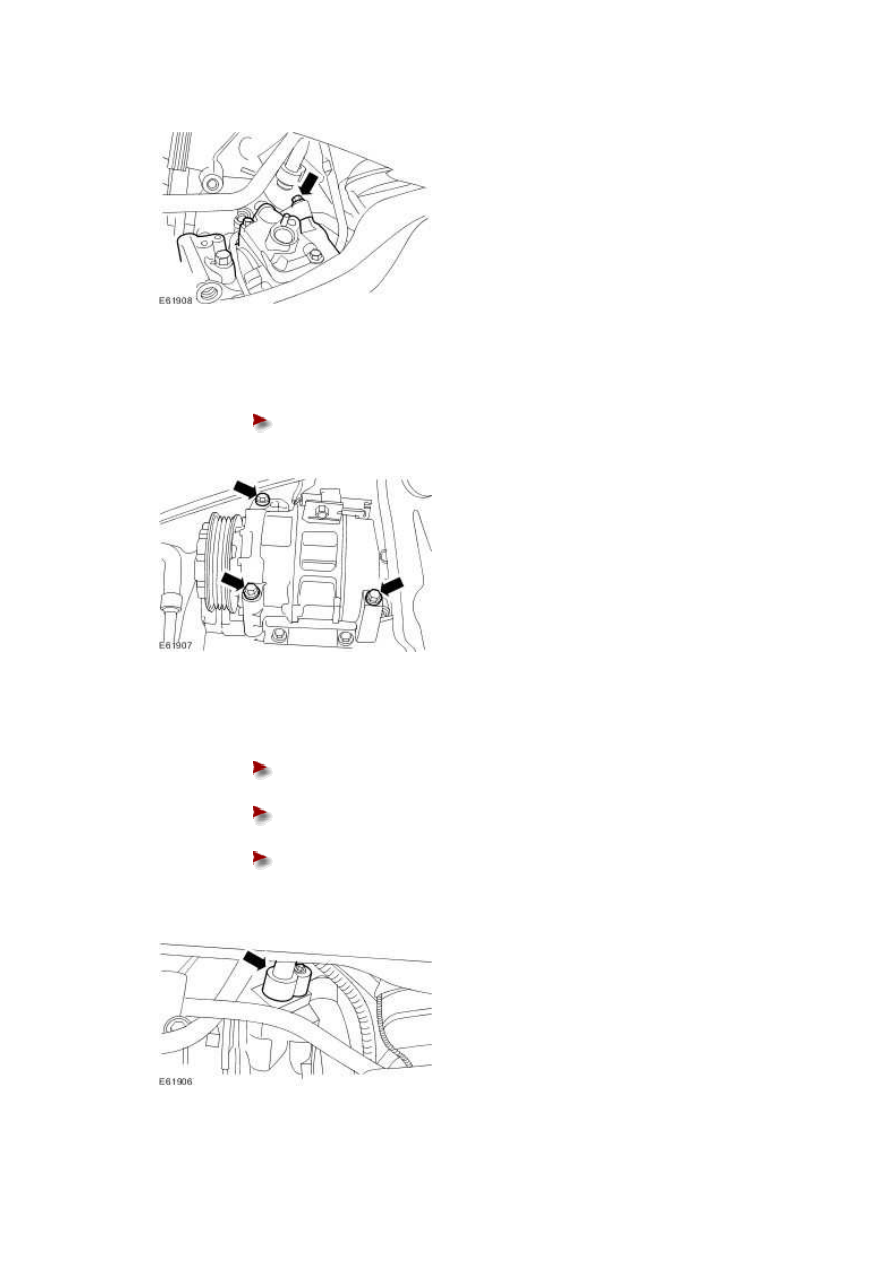

10 . Disconnect the A/C compressor electrical connector.







11 . Disconnect the A/C compressor return line.





Remove and discard the A/C compressor O-ring seal.







Cap the exposed ports.











12 . Detach the A/C compressor.







13 . Remove the A/C compressor.





Disconnect the A/C compressor supply line.







Remove and discard the A/C compressor O-ring seal.











Installation

All vehicles



1 . NOTE:





Remove the blanking caps.

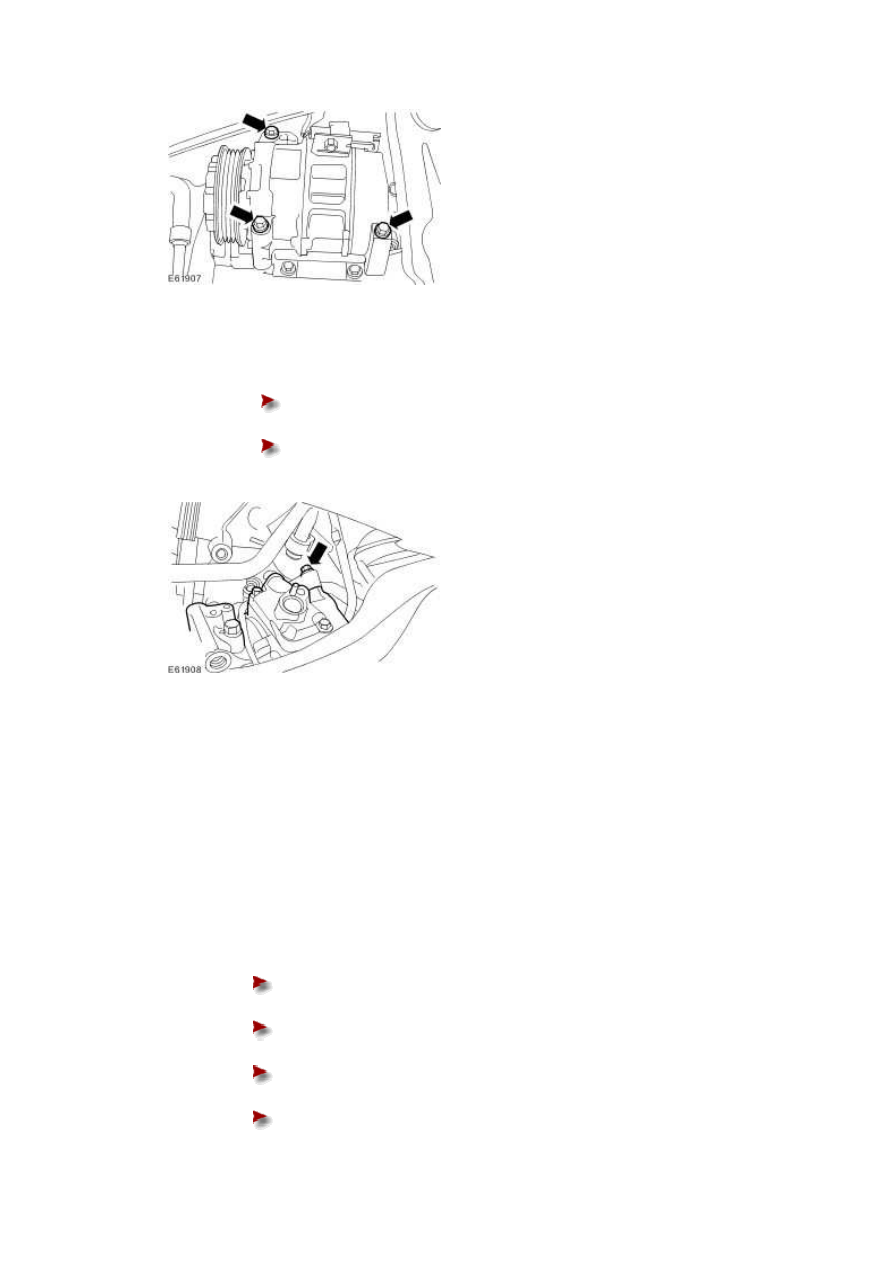

Install the A/C compressor.





Install a new A/C compressor O-ring seal.







Lubricate the new O-ring seal with clean A/C refrigerant oil.







Connect the A/C compressor supply line.







Tighten to 20 Nm.



www.









2 . Attach the A/C compressor.





Tighten to 25 Nm.











3 . Connect the A/C compressor return line.





Install a new A/C compressor O-ring seal.







Lubricate the new O-ring seal with clean A/C refrigerant oil.







Tighten to 20 Nm.

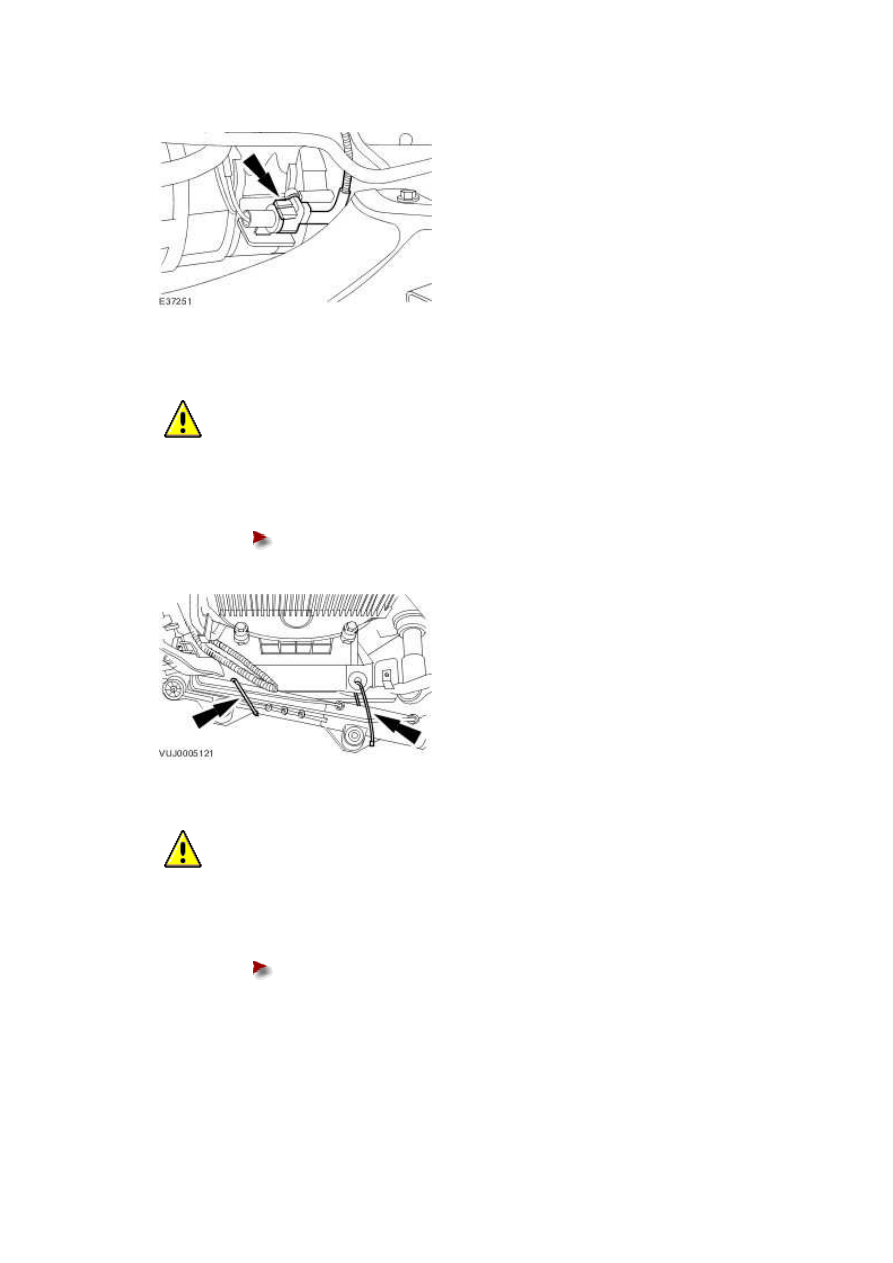

4 . Connect the A/C compressor electrical connector.





Left-hand drive vehicles



5 .

  CAUTION: The steering gear must be supported at all times.

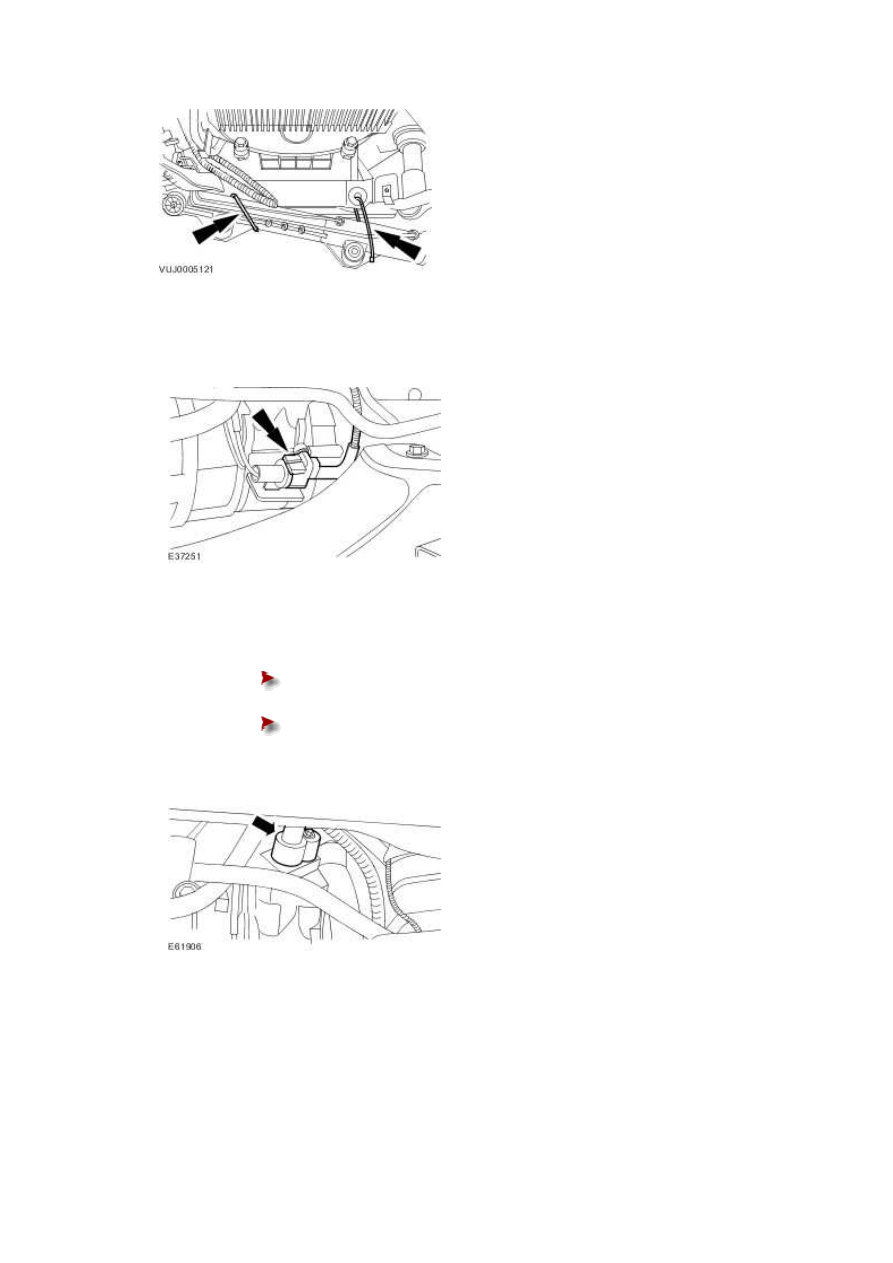

Detach the steering gear.





Remove and discard the tie straps.











6 .

  CAUTION: The steering gear must be supported at all times.



Attach the steering gear.





Tighten to 100 Nm.
