Diagnosis and testing





Heating and Ventilation

<<412-00>>





Removal and installation





Auxiliary Coolant Flow Pump - 4.2L NA V8
- AJV8/4.2L SC V8 - AJV8/3.5L NA V8 -
AJV8 (82.25.59)

Removal



1 . Carry out the cooling system drain procedure. <<303-03>>





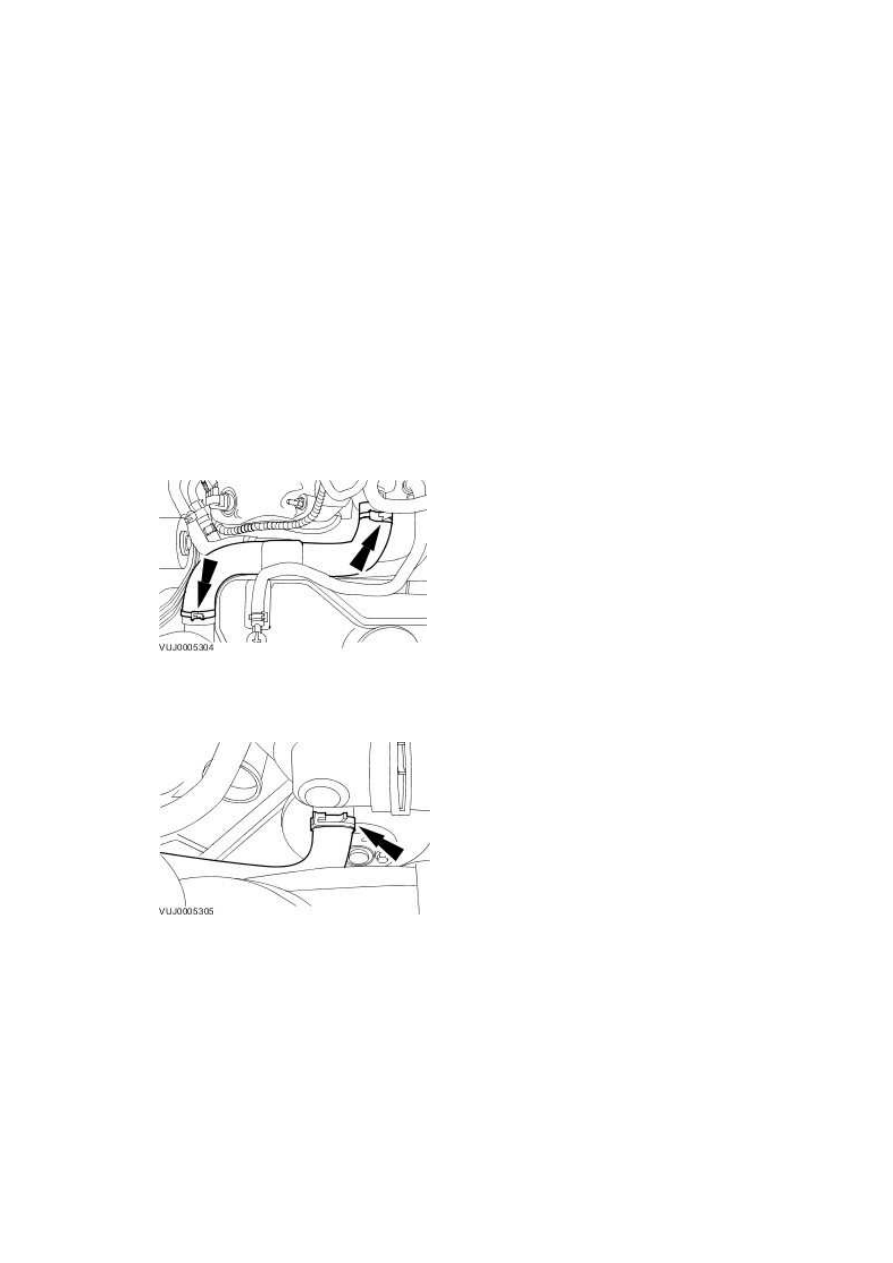

2 . Remove the radiator upper hose.







3 . Detach the thermostat housing lower hose.







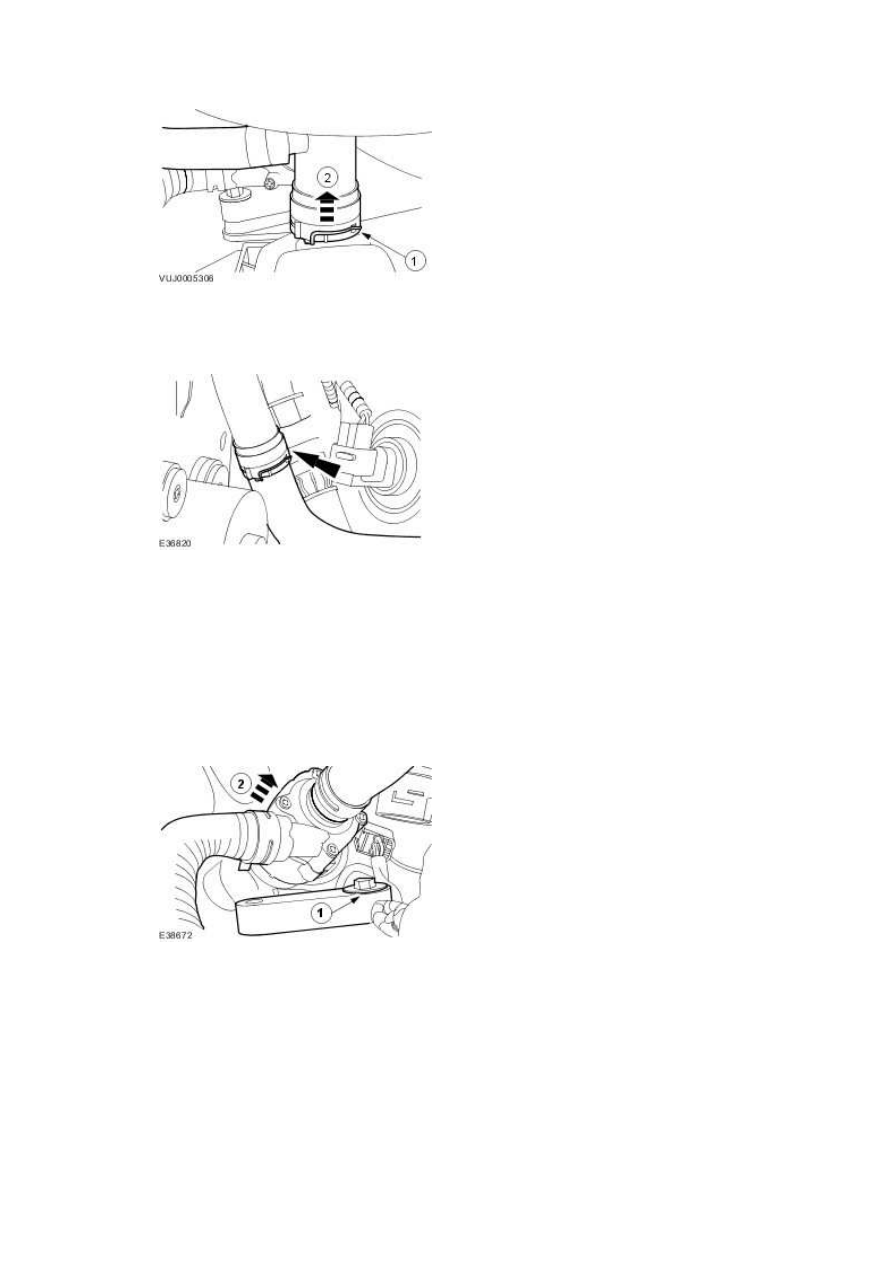

4 . Disconnect the coolant expansion tank lower hose.



1) Remove the coolant expansion tank lower hose retaining clip.





2) Disconnect the coolant expansion tank lower hose.





www.







5 . Disconnect the heater hose.







6 . Detach the auxillary coolant flow pump.



1) Remove the retaining bolt.





2) Detach the auxillary coolant flow pump.











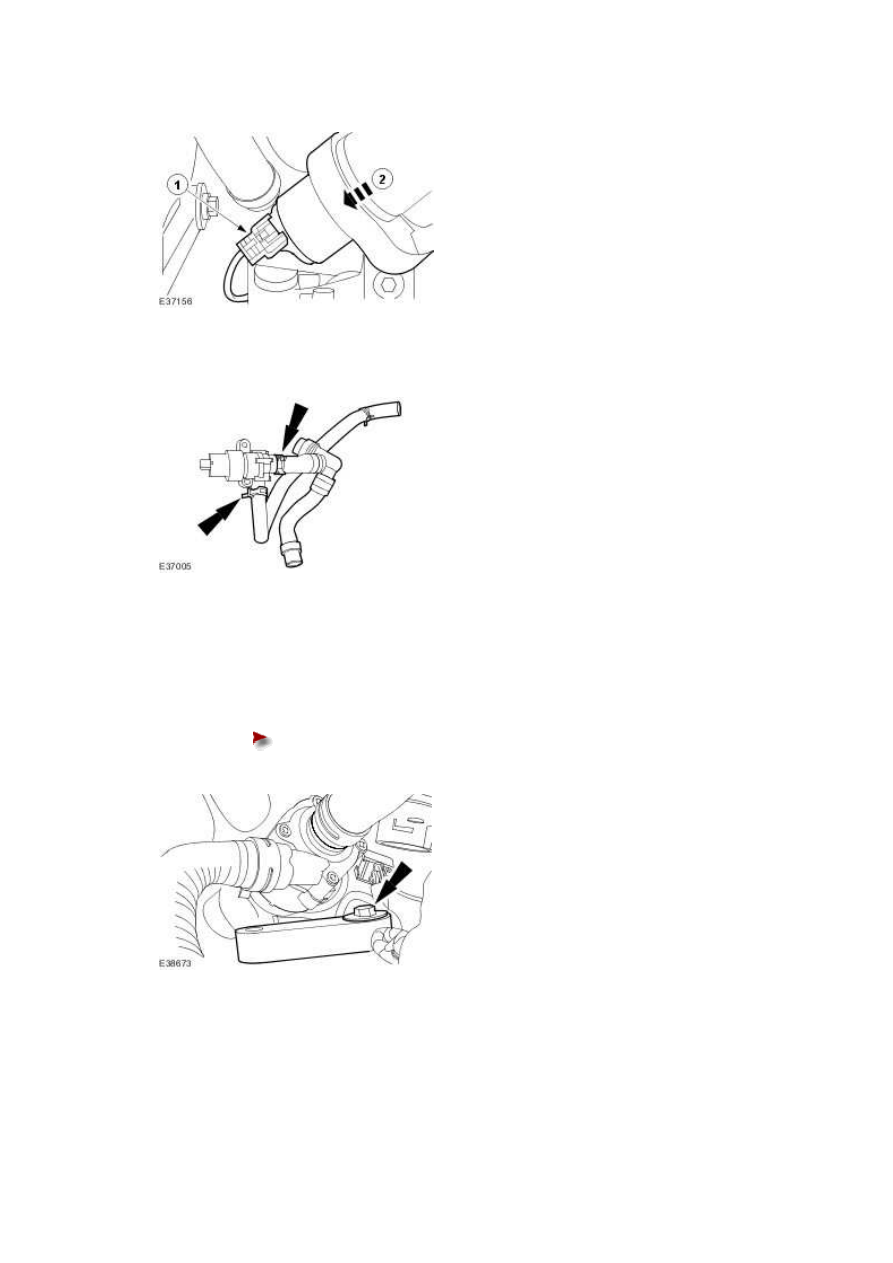

7 . Remove the auxillary coolant flow pump and hoses.



1) Disconnect the electrical connector.





2) Remove the auxillary coolant flow pump and hoses.











8 . Remove the auxillary coolant flow pump hoses.







Installation



1 . To install, reverse the removal procedure.





Tighten to 10 Nm.











2 . Carry out the cooling system filling and bleeding procedure. <<303-03>>
