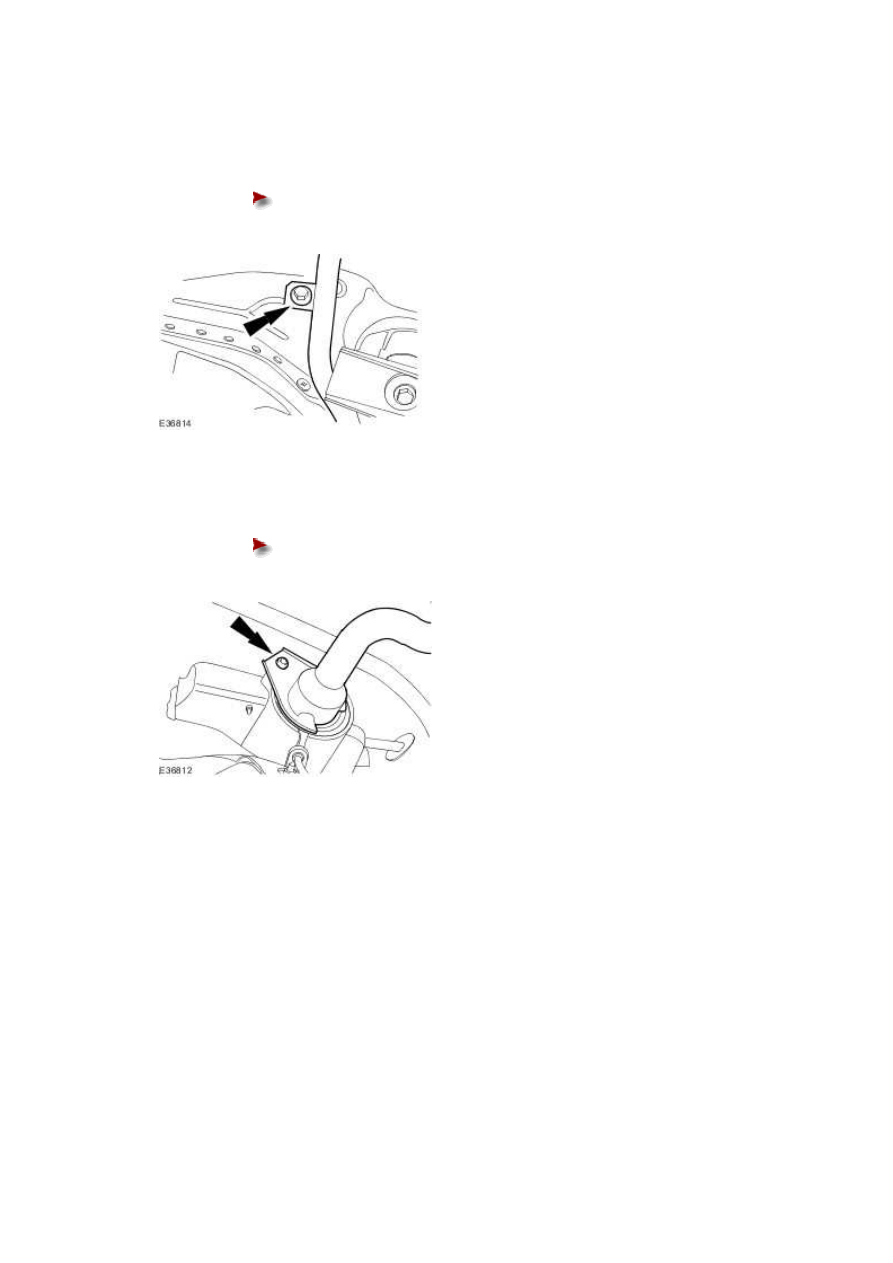

2 . Attach the fuel filler pipe.





Tighten to 5 Nm.











3 . Attach the fuel filler pipe.





Tighten to 4 Nm.











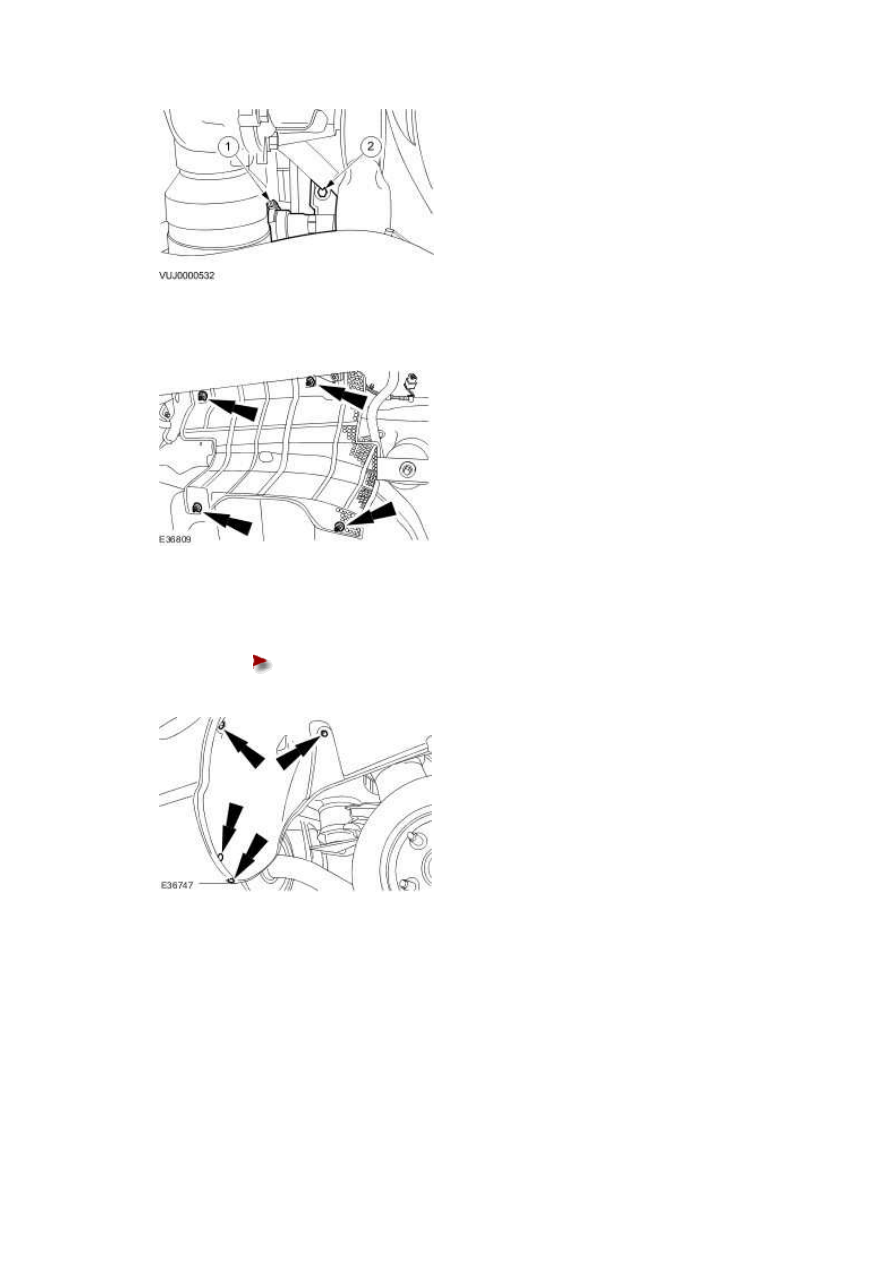

4 . Attach the fuel filler pipe.



1) Tighten to 2 Nm.





2) Tighten to 5 Nm.











5 . Install the exhaust heat shield.







6 . Install the rear fender splash shield.





Refit the rear fender splash shield retaining screws.

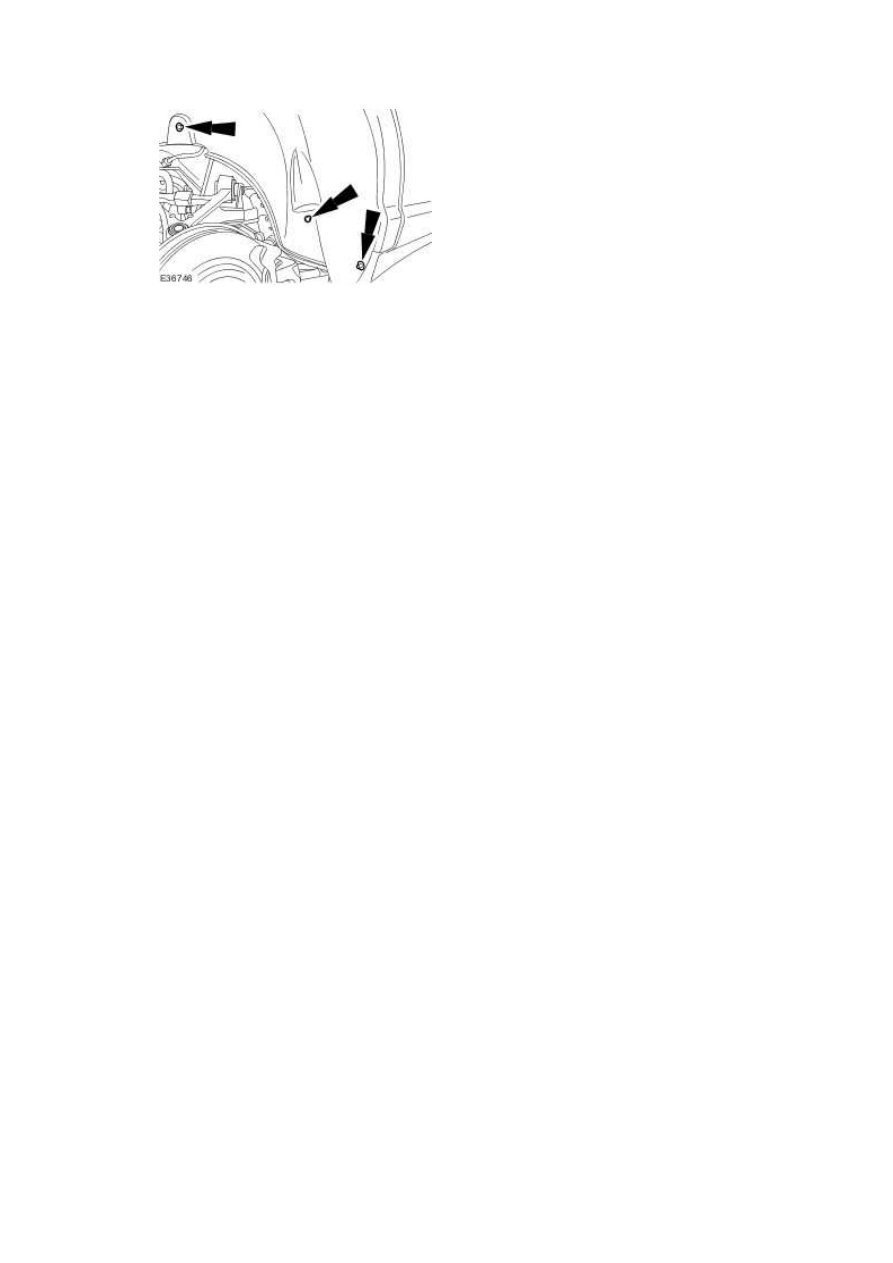

7 . Install the rear fender splash shield retaining screws.

www.







8 . Install the wheel and tire assembly. <<204-04>>





9 . Install the fuel tank filler pipe cap.







Fuel Transfer Pump - 4.2L NA V8 -
AJV8/4.2L SC V8 - AJV8/3.0L NA V6 -
AJ27/3.5L NA V8 - AJV8, VIN Range:
G00442->G45703 (19.45.21)

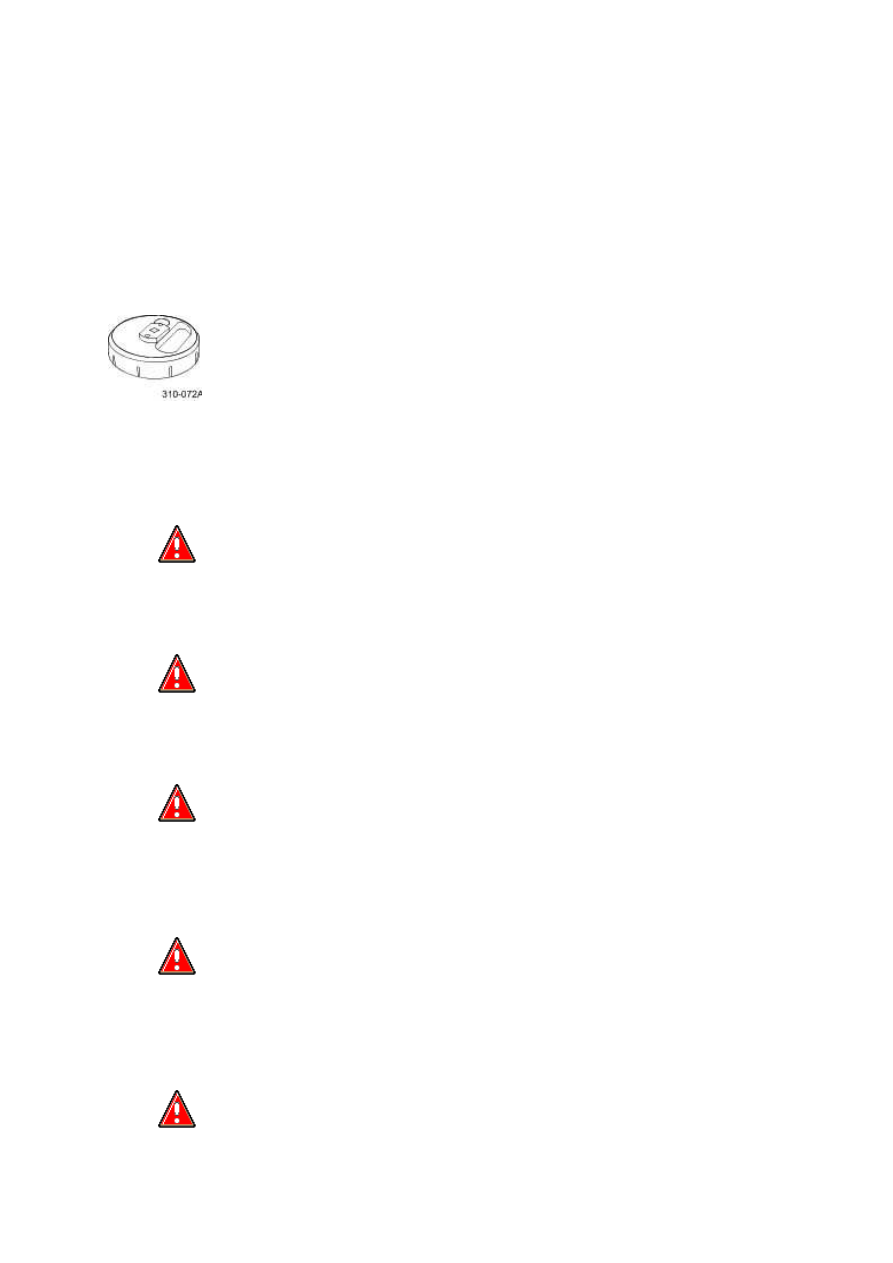

Special Service Tools





Remover/Installer, Fuel Pump Module/Fuel Transfer Pump Locking Ring

310-072A

Removal



1

.



  WARNING: Place the vehicle in a quarantined area and arrange "No Smoking/Petrol

Fumes" signs about the vehicle.





  WARNING: Before any work is carried out on the fuel system, ground the vehicle to

earth and maintain the ground connection until the work is complete.





  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when

working on or near any fuel related components. Highly flammable vapors are always

present and may ignite. Failure to follow these instructions may result in personal injury.





  WARNING: Do not carry or operate cellular phones when working on or near any

fuel related components. Highly flammable vapors are always present and may ignite.

Failure to follow these instructions may result in personal injury.





  WARNING: The fuel system remains pressurized for a long time after the ignition is
