Left-hand shown, right-hand similar.



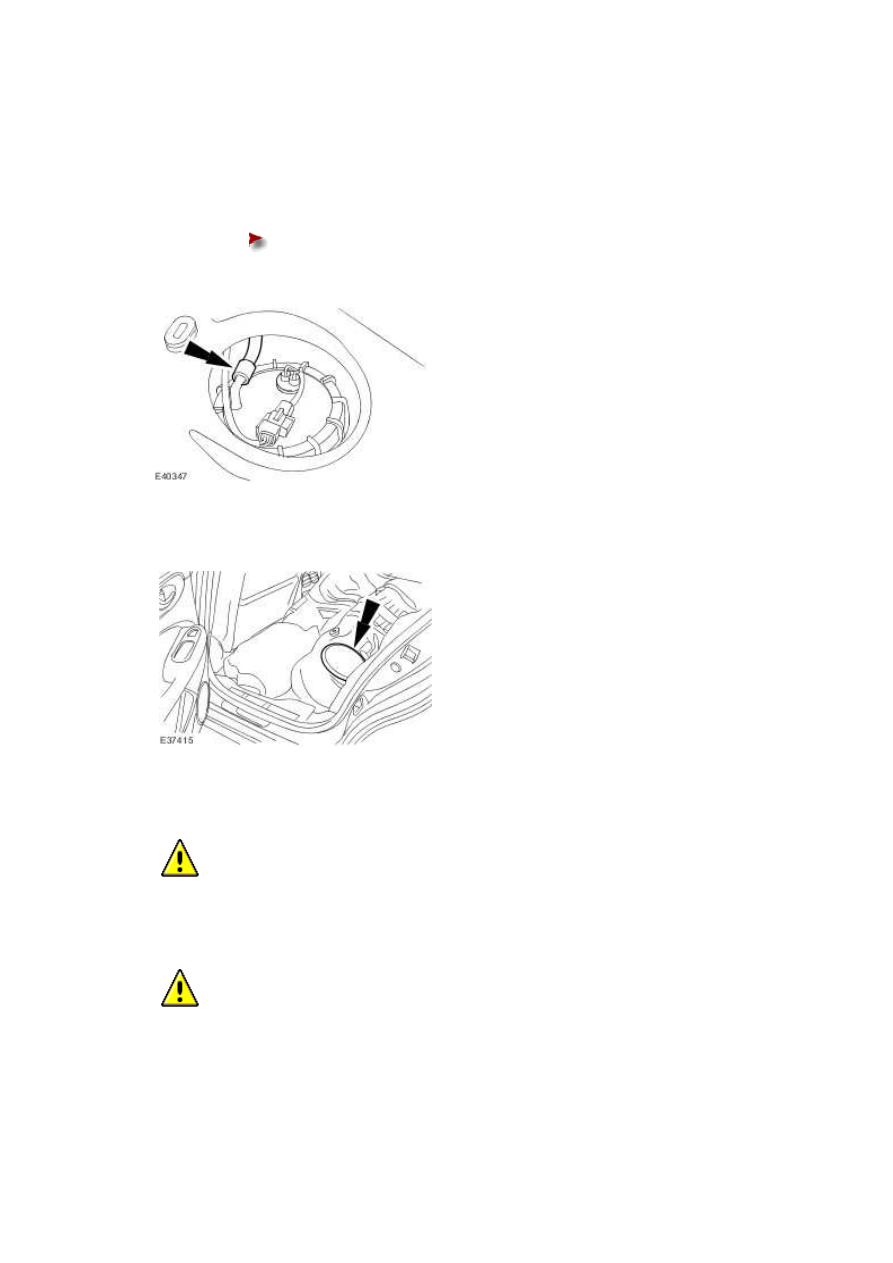

Connect the fuel pump module quick release coupling.





Make sure the quick release coupling has latched onto the fuel pump

module fuel pipe by pulling the pipe after the connection has been made.











6 . Install the floor aperture cover.





Vehicles without supercharger



7

.



  CAUTION: Make sure the arrow on the fuel pump module and the 'NA' marker on

the fuel tank are aligned.





  CAUTION: Make sure no damage occurs to the fuel level float.





NOTE:





Install a new O-ring seal to the fuel pump module flange.



5

.



NOTE:



NOTE:





Take care not to stretch the O-ring seal.



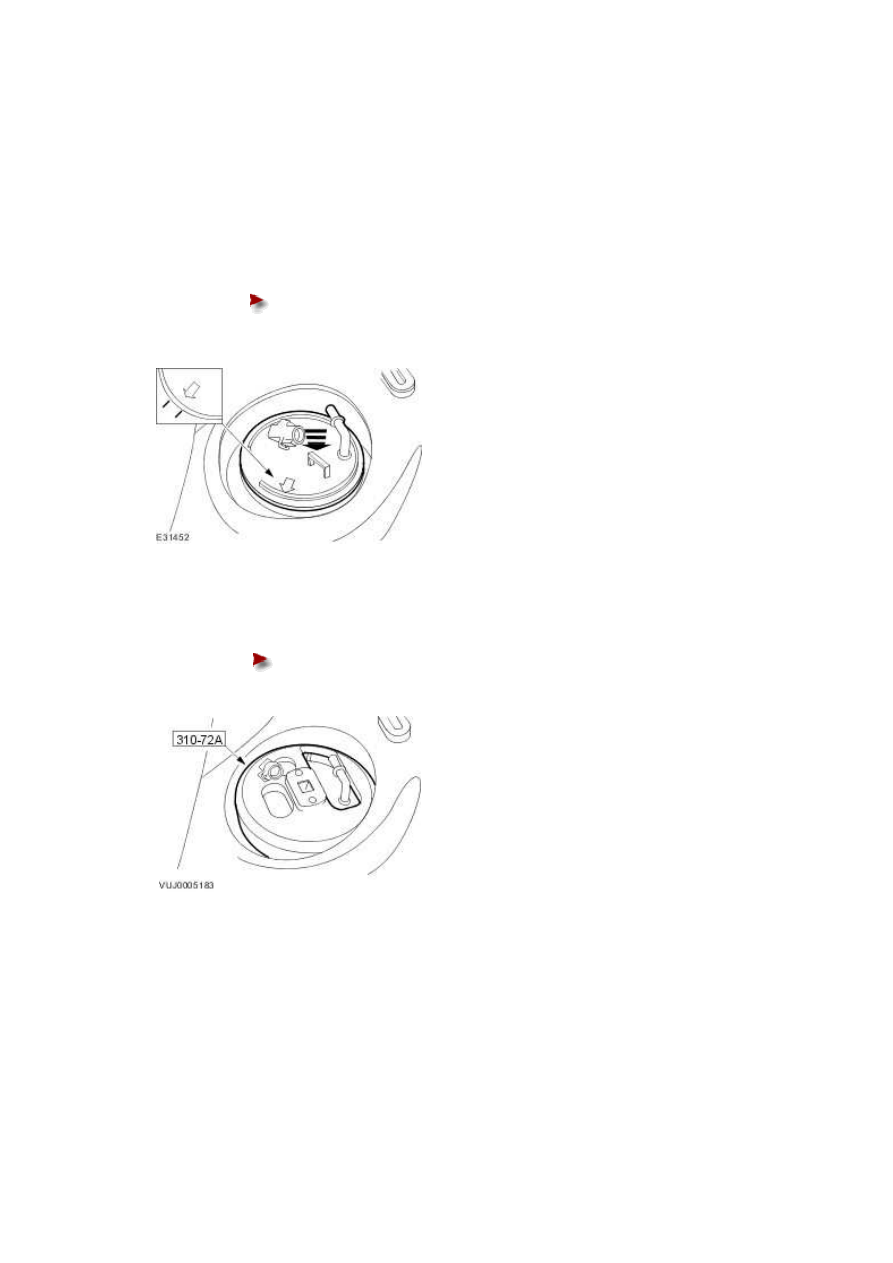

Install the fuel pump module.





Feed the fuel cross-over lines through the fuel pump module hole and

across the front of the fuel tank saddle.











8 . Using the special tool, install the fuel pump locking ring.





Tighten to 70 Nm.











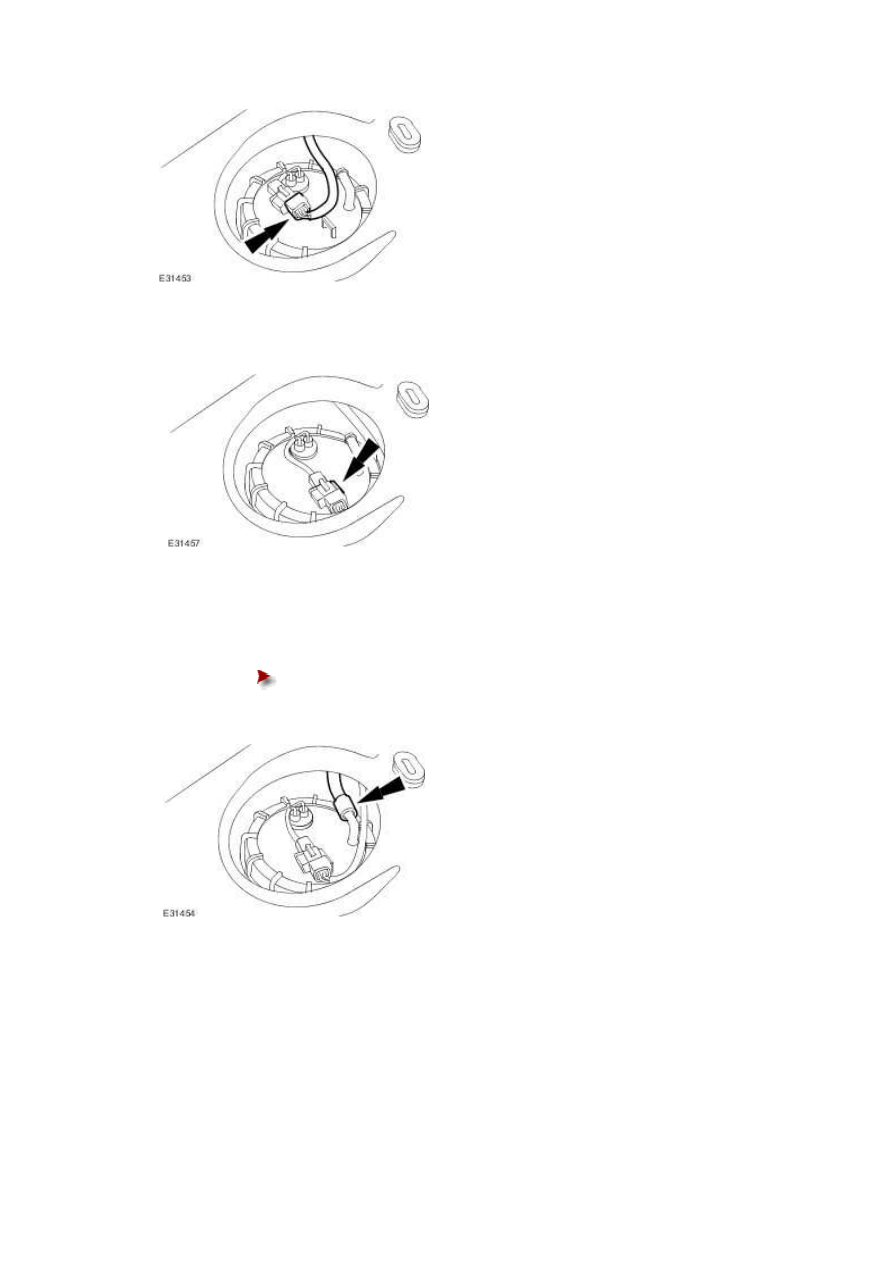

9 . Connect the fuel pump module electrical connector.

www.







10 . Attach the fuel pump module electrical connector to the retaining bracket.







11

.



Connect the fuel pump module quick release coupling.





Make sure the quick release coupling has latched onto the fuel pump

module fuel pipe by pulling the pipe after the connection has been made.











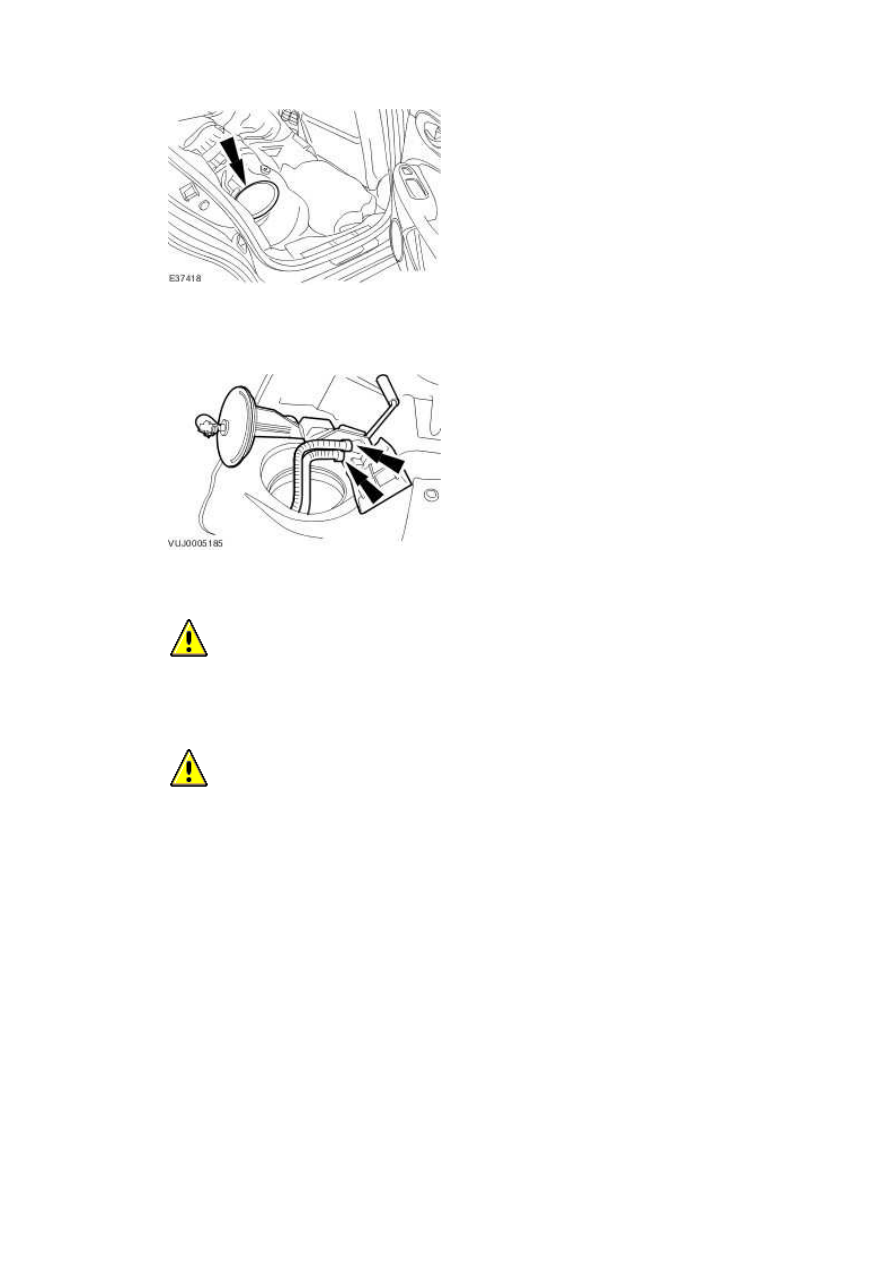

12 . Install the floor aperture cover.







13 . Connect the fuel cross over lines.







14

.



  CAUTION: Make sure the arrow on the fuel transfer pump lines up with the 'NA'

marker on the fuel tank.





  CAUTION: Make sure no damage occurs to the fuel level float.





NOTE:





Install a new O-ring seal to the fuel transfer pump flange.



NOTE:





Take care not to stretch the O-ring seal.



Install the fuel transfer pump.
