Jaguar XJ (X350). Manual - part 1137

  WARNING: The fuel system remains pressurized for a long time after the ignition is switched

off. The fuel pressure must be relieved before attempting any repairs. Failure to follow these

instructions may result in personal injury.





  WARNING: After carrying out repairs, the fuel system must be checked visually for leaks.

Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow these instructions may result in

personal injury.





  WARNING: If taken internally do not induce vomiting, seek immediate medical attention.

Failure to follow these instructions may result in personal injury.





  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash solution and

seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.







1 . To install, reverse the removal procedure.







Fuel Pump Module - 4.2L NA V8 -
AJV8/4.2L SC V8 - AJV8/3.0L NA V6 -
AJ27/3.5L NA V8 - AJV8, VIN Range:
G00442->G45703 (19.45.08)

Special Service Tools





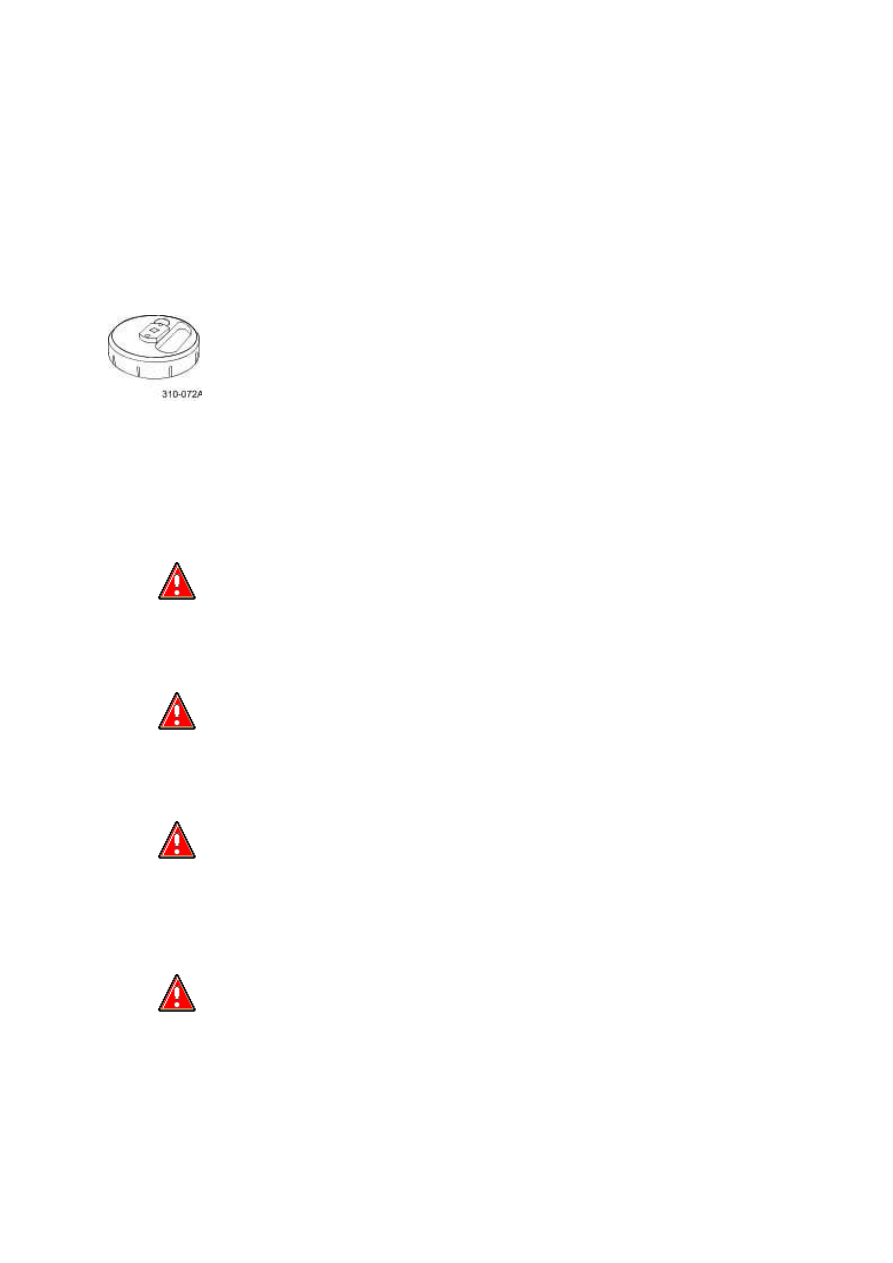

Remover/Installer, Fuel Pump Module/Fuel Transfer Pump Locking Ring

310-072A

Removal

All vehicles



1

.



  WARNING: Place the vehicle in a quarantined area and arrange "No Smoking/Petrol

Fumes" signs about the vehicle.





  WARNING: Before any work is carried out on the fuel system, ground the vehicle to

earth and maintain the ground connection until the work is complete.





  WARNING: Do not smoke, carry lighted tobacco or open flame of any type when

working on or near any fuel related components. Highly flammable vapors are always

present and may ignite. Failure to follow these instructions may result in personal injury.





  WARNING: Do not carry or operate cellular phones when working on or near any

fuel related components. Highly flammable vapors are always present and may ignite.

Failure to follow these instructions may result in personal injury.





www.

  WARNING: The fuel system remains pressurized for a long period of time after the

ignition is switched off. The fuel pressure must be relieved before attempting any repairs.

Failure to follow these instructions may result in personal injury.





  WARNING: After carrying out repairs, the fuel system must be checked visually for

leaks. Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all

times and always observe fuel handling precautions. Failure to follow these instructions

may result in personal injury.





  WARNING: If taken internally do not induce vomiting, seek immediate medical

attention. Failure to follow these instructions may result in personal injury.





  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash

solution and seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.





Disconnect the battery ground cable. <<414-01>>







2 . Detach the fuel tank filler pipe cap.





3 . De-pressurize the fuel system. <<310-00>>





4 . Drain the fuel system. <<310-00>>





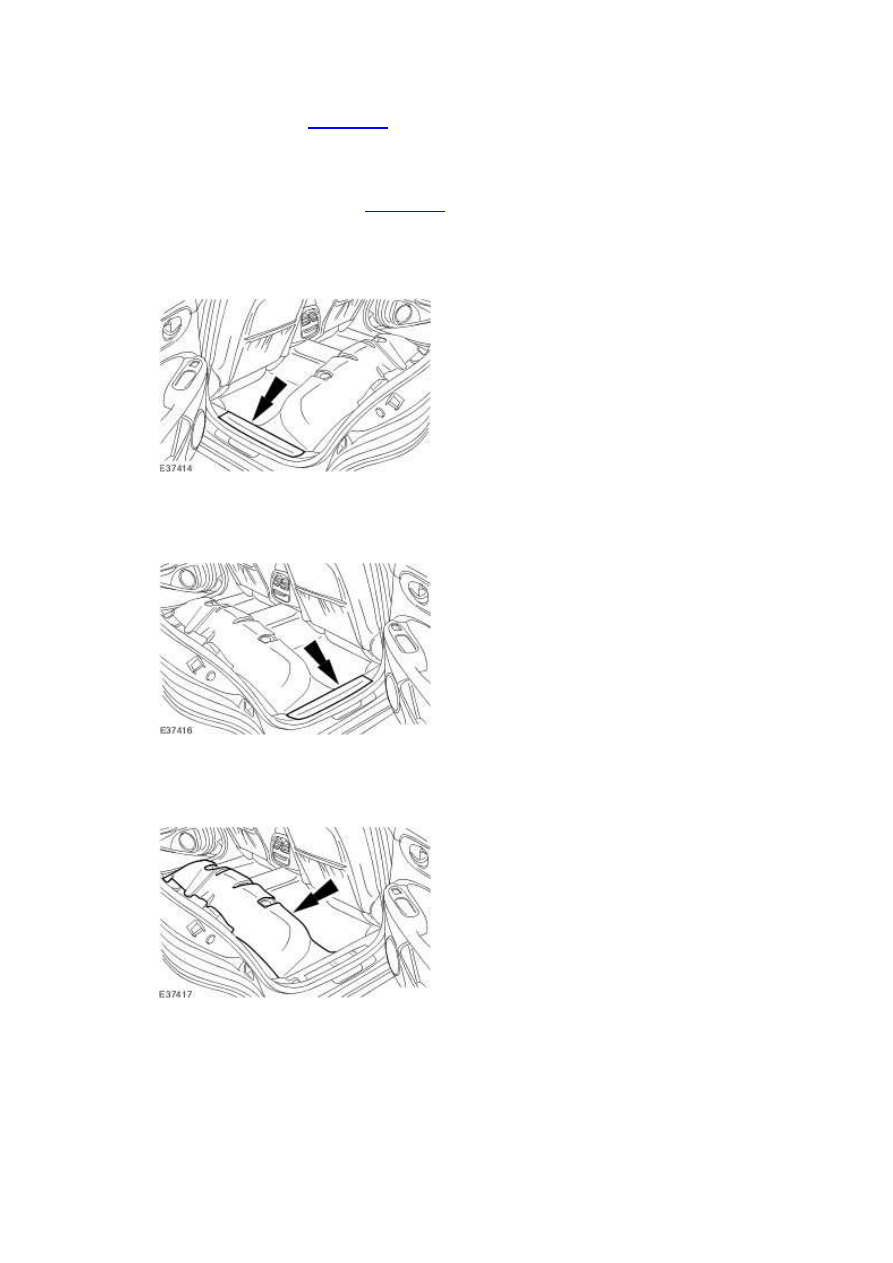

5 . Remove the rear seat cushion. <<501-10>>





6 . Remove the scuff plate trim panel.







7 . Remove the scuff plate trim panel.







8 . Detach and reposition the floor covering.





Vehicles without supercharger



9 . Remove the floor aperture cover.
