Diesel Particulate Filter (DPF)

Removal

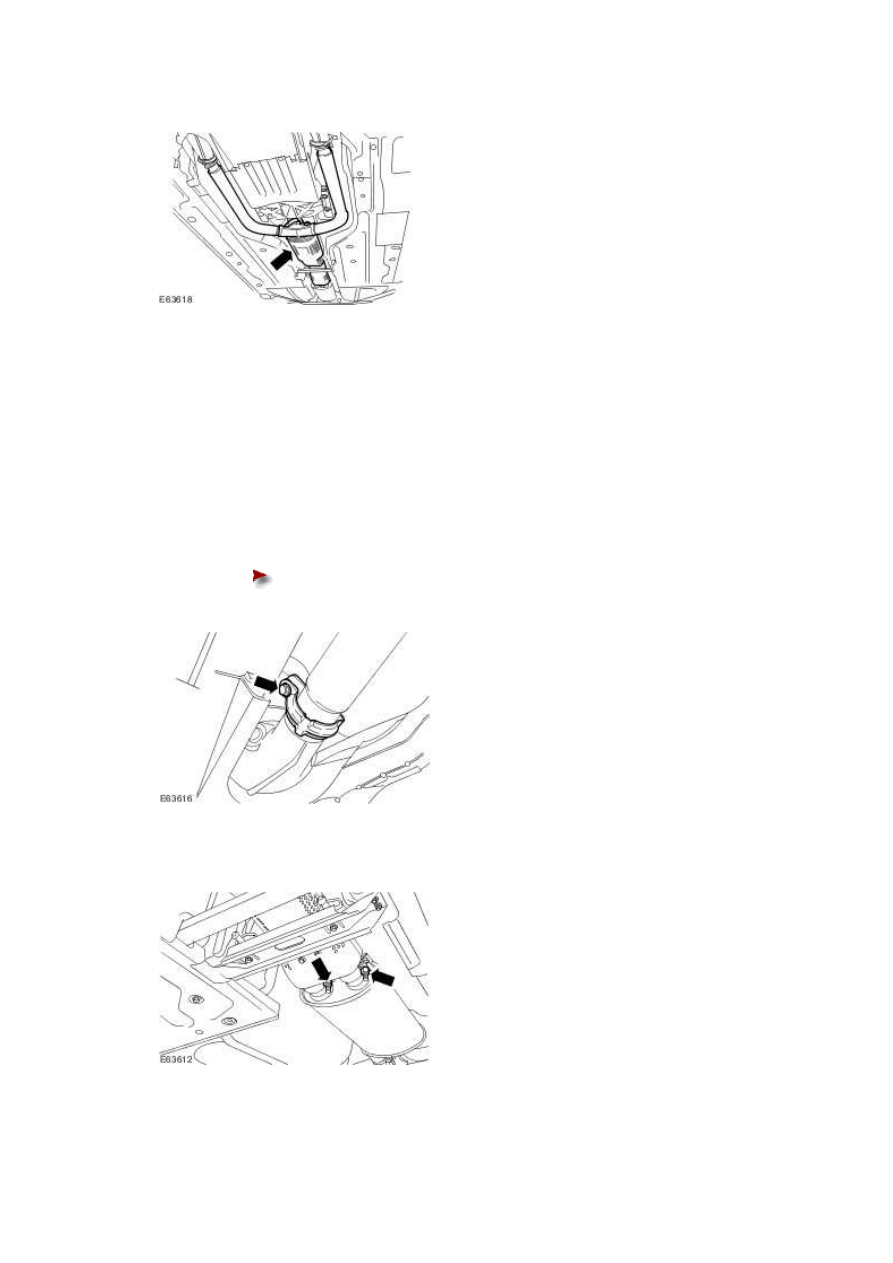

1 . Raise the vehicle.

For additional information, refer to Lifting





2 . Loosen the front muffler retaining clamps.







3

.

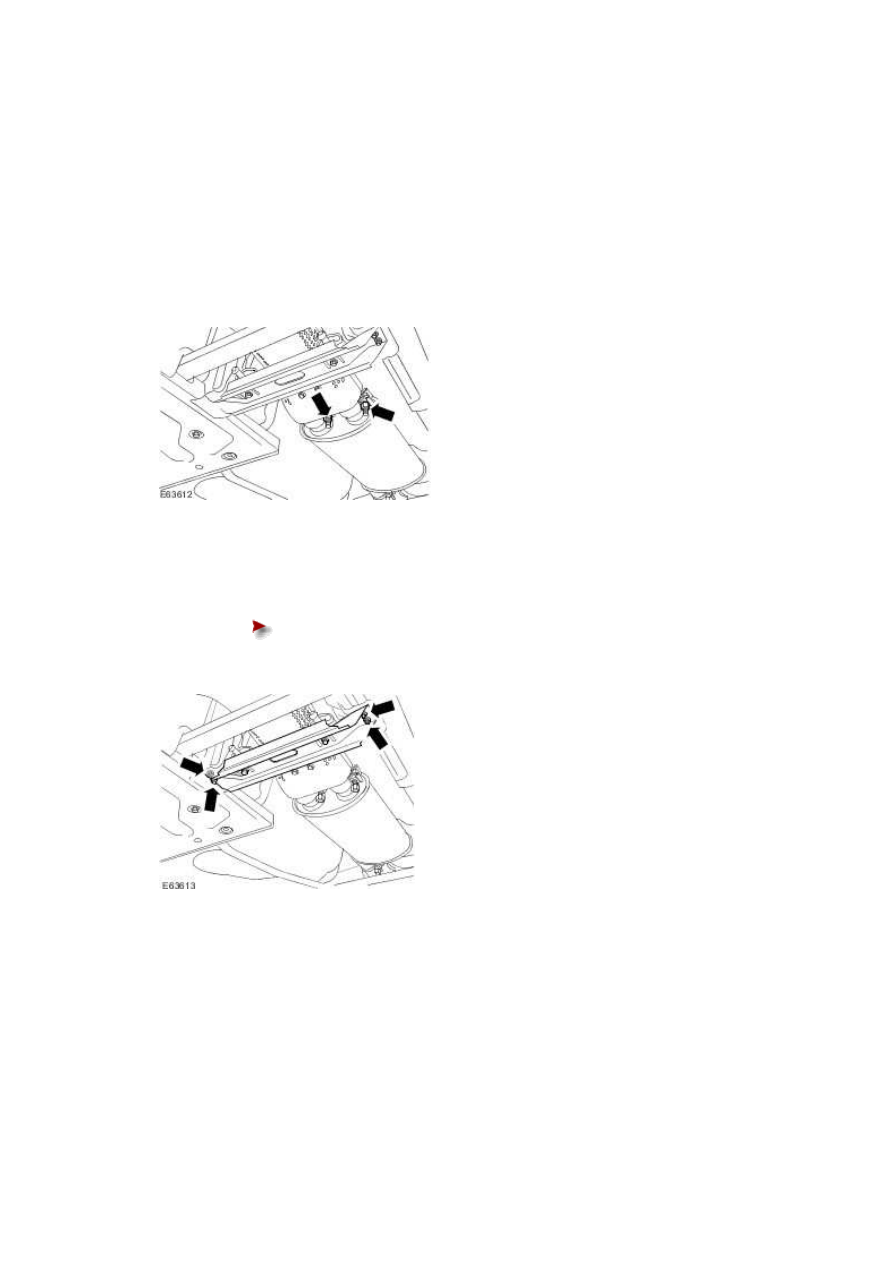

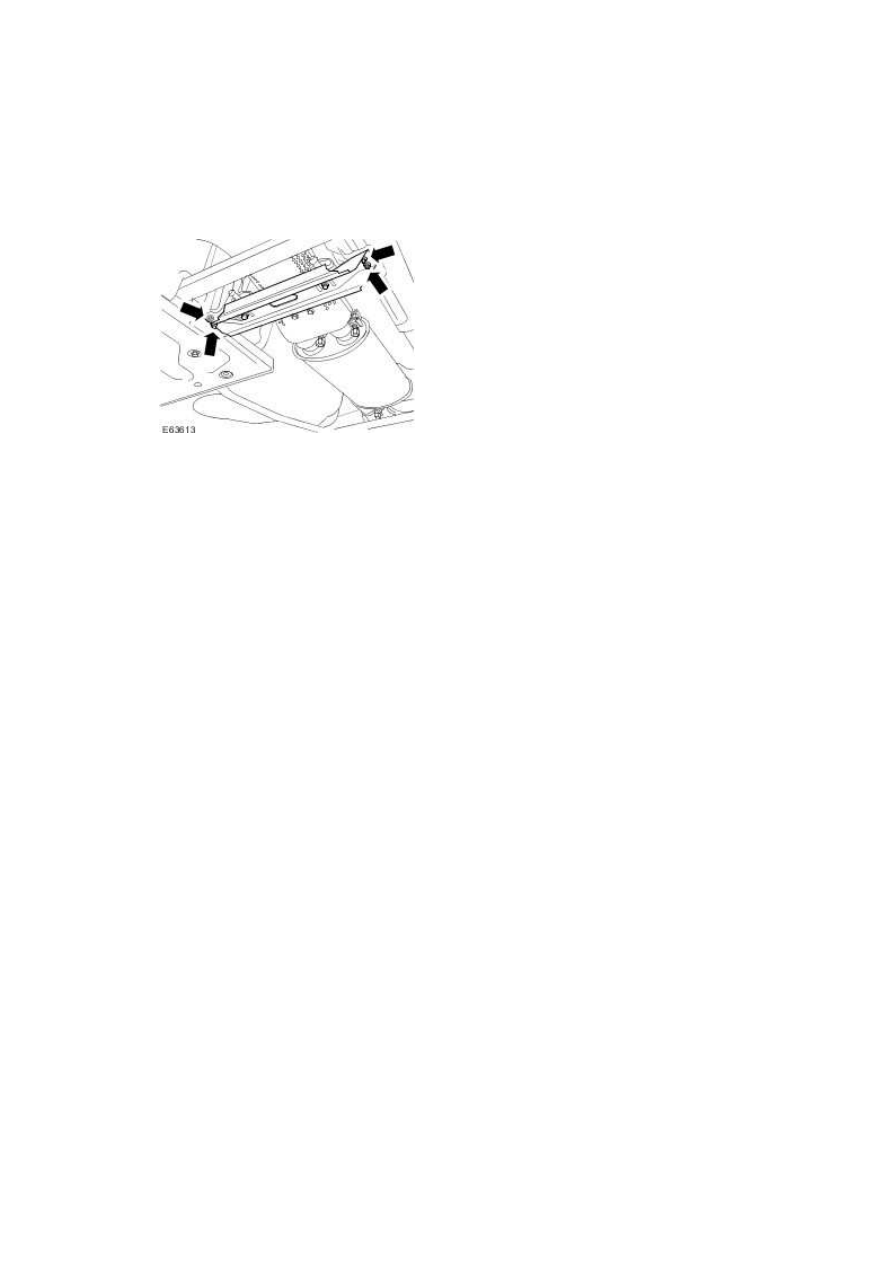

Remove the diesel particulate filter mount bracket.





Remove and discard the diesel particulate filter mount bracket retaining

nuts.

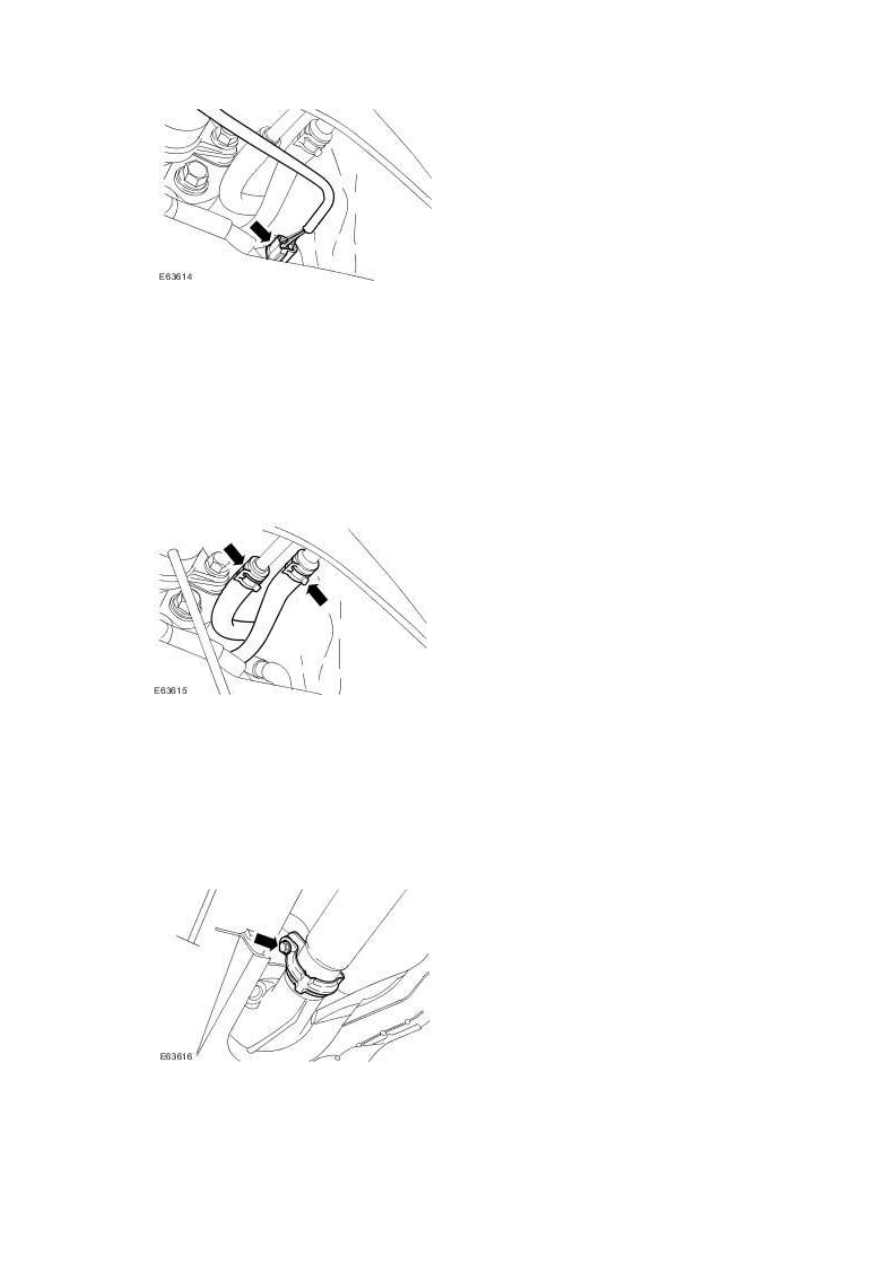

4 . Disconnect the diesel particulate filter temperature sensor electrical connector.







5

.



NOTE:





Note the orientation of the diesel particulate filter high-pressure and low-pressure hoses

and make sure they are installed in the same position. There is a paint mark to identify

their position.





Detach the diesel particulate filter high-pressure and low-pressure hoses.







6 . NOTE:





Right-hand shown, left-hand similar.



Remove the diesel particulate filter to catalytic convertor retaining clamps.





www.



7 . Using an assistant remove the diesel particulate filter.







Installation



1 . NOTE:





Right-hand shown, left-hand similar.



To install, reverse the removal procedure.





Tighten to 11 Nm.











2 . Tighten to 55 Nm.







3 . NOTE:





Install new diesel particulate filter mount bracket retaining nuts.



Tighten to 9 Nm.
