Jaguar XJ (X350). Manual - part 1083

Removal and installation





Catalytic Converter - 4.2L NA V8 -
AJV8/4.2L SC V8 - AJV8/3.0L NA V6 -
AJ27/3.5L NA V8 - AJV8 (17.50.05)

Removal



1 . Raise and support the vehicle.

For additional information, refer to





2 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





3 . Support the exhaust system with suitable stands.





4 . NOTE:





Right-hand shown, left-hand similar.



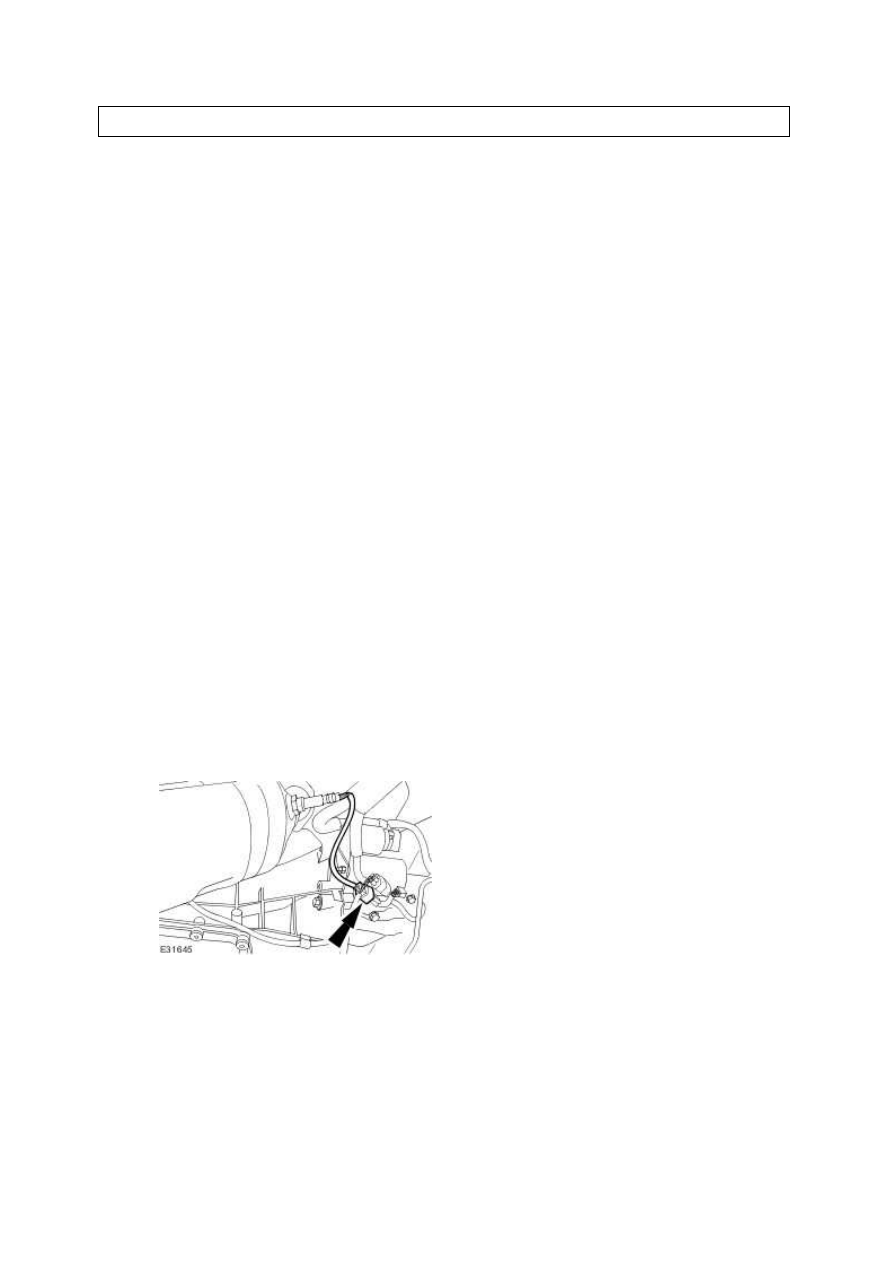

Disconnect the heated oxygen sensor electrical connector (HO2S).







5 . NOTE:





Right-hand shown, left-hand similar.

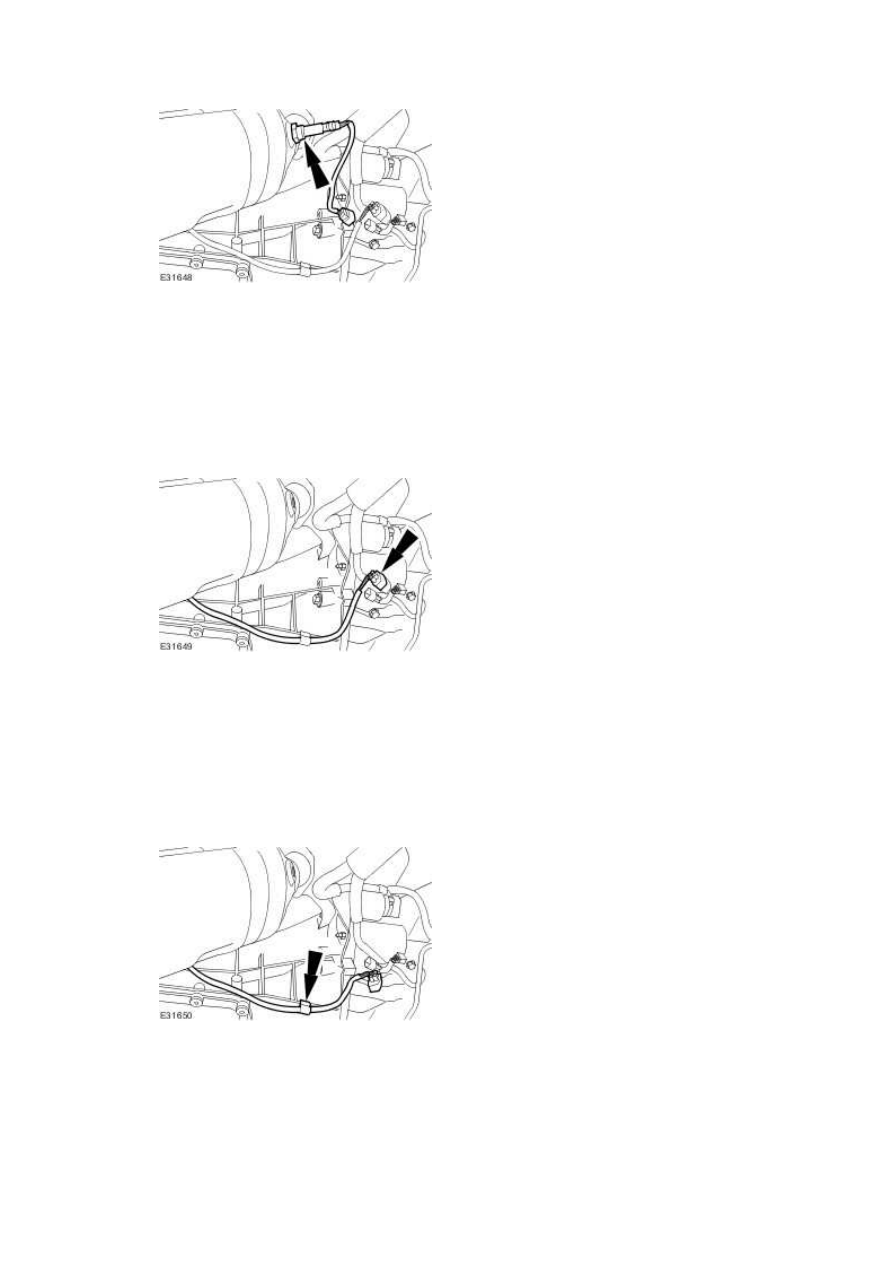

Remove the (HO2S).







6 . NOTE:





Right-hand shown, left-hand similar.



Disconnect the catalyst monitor sensor electrical connector.







7 . NOTE:





Right-hand shown, left-hand similar.



Detach the catalyst monitor sensor.







www.





Right-hand shown, left-hand similar.

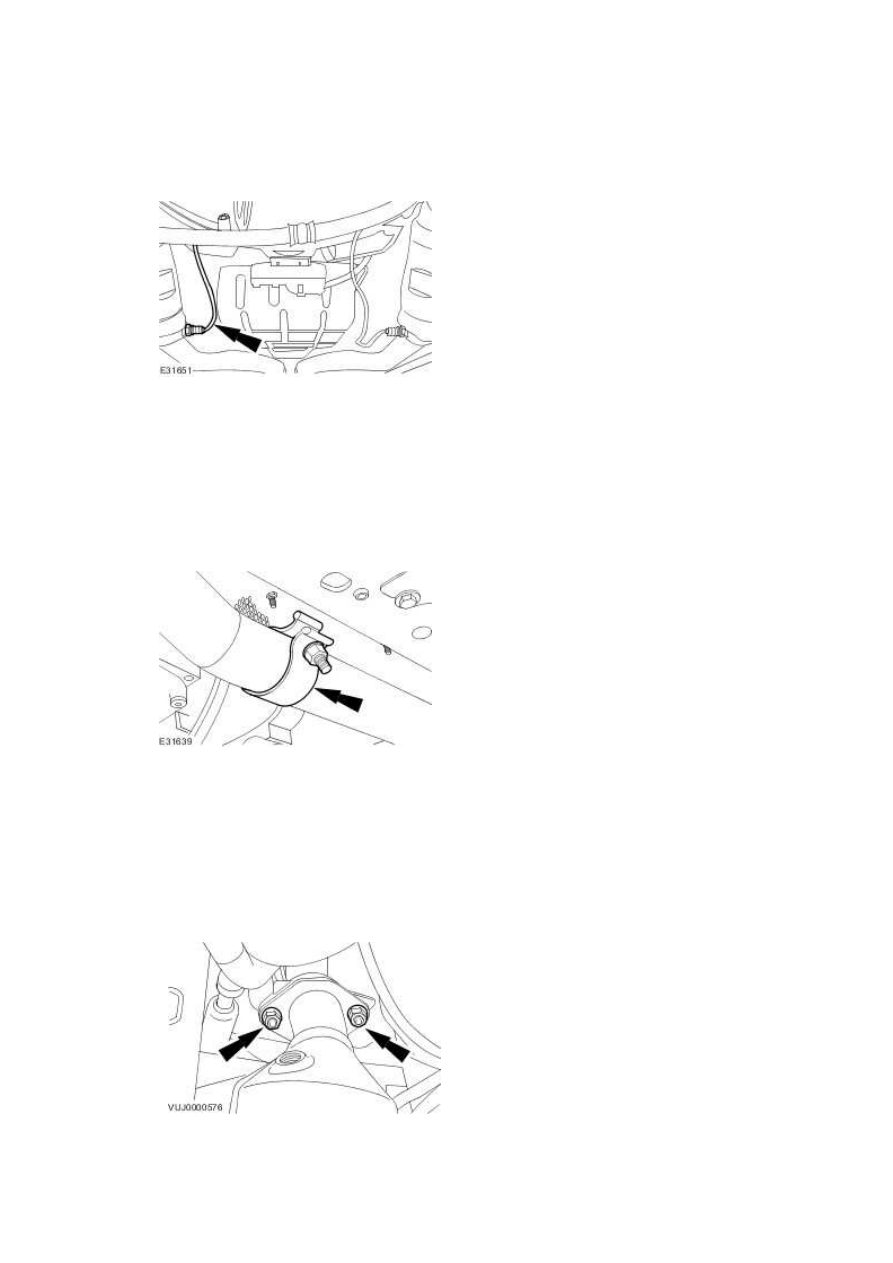

Remove the catalyst monitor sensor.







9 . NOTE:





Left-hand shown, right-hand similar.



Loosen the catalytic converter retaining clamp.







10 . NOTE:





Right-hand shown, left-hand similar.



Detach the catalytic converter.



8 . NOTE:





11 . NOTE:





Right-hand shown, left-hand similar.



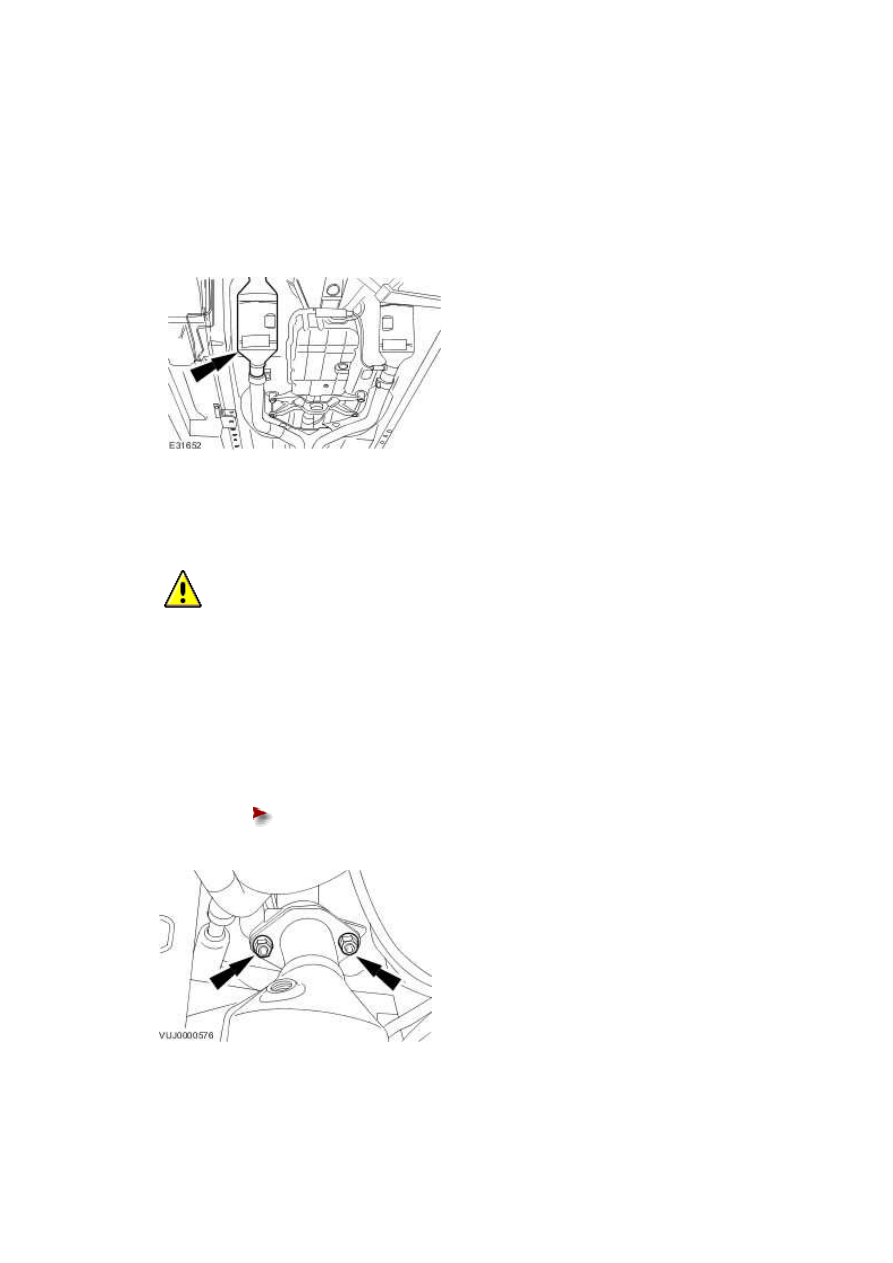

Remove the catalytic converter.







Installation



1 .

  CAUTION: Never use jointing compound forward of the catalytic converter.



NOTE:





Right-hand shown, left-hand similar.



To install reverse, the removal procedure.





Tighten to 40 Nm.
