Selector Lever Assembly (44.15.04)

Removal



1 . Remove the instrument panel console. <<501-12>>





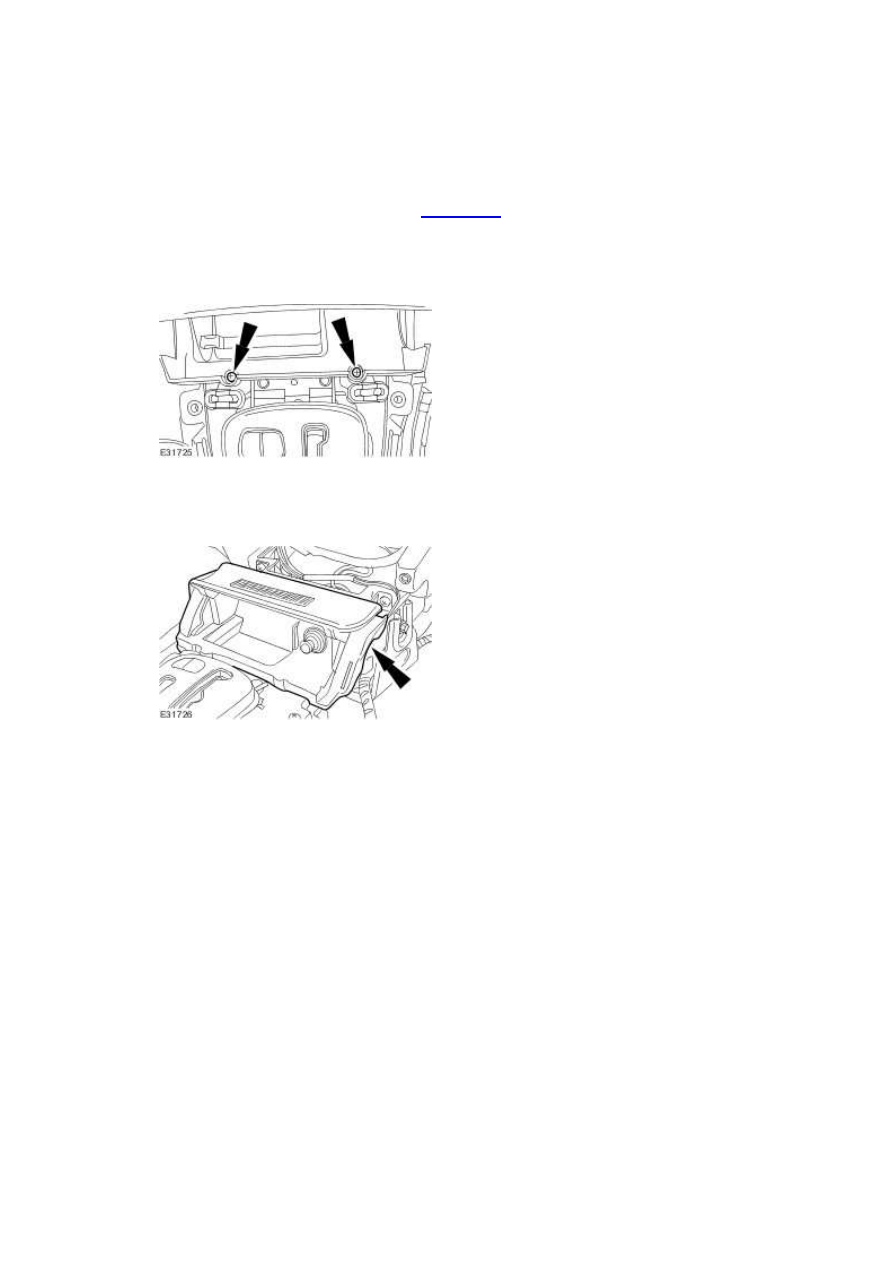

2 . Remove the ash tray retaining screws.







3 . Detach the ash tray.







4 . Place the transmission selector lever to the "R" position.





5 . NOTE:





Shown with the electric parking brake switch removed for clarity.



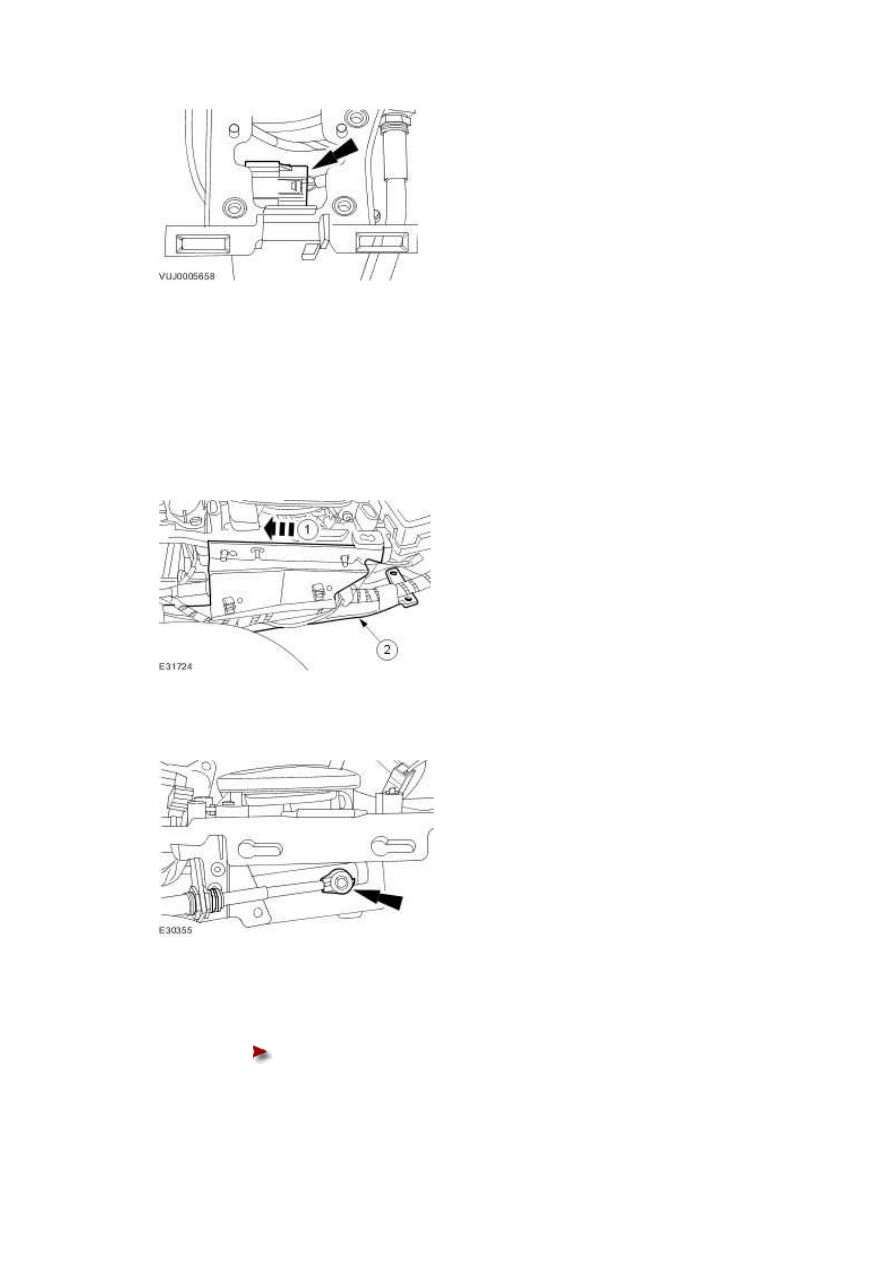

Disconnect the electrical connector.







6 . Detach the wiring harness bracket.



1) Reposition the wiring harness.





2) Detach the wiring harness bracket.











7 . Detach the selector lever cable.

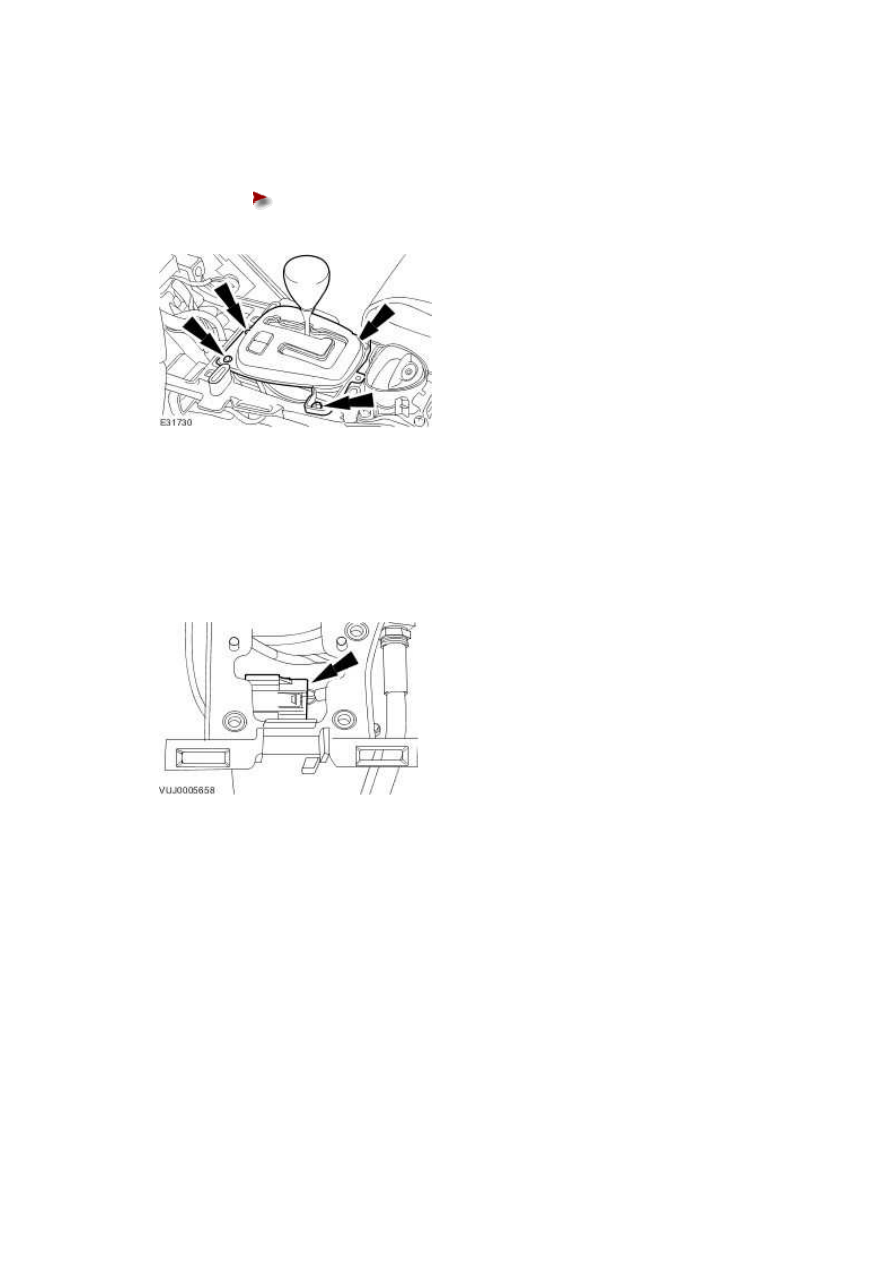

8 . Detach the transmission selector lever.





Remove the retaining bolts.





www.

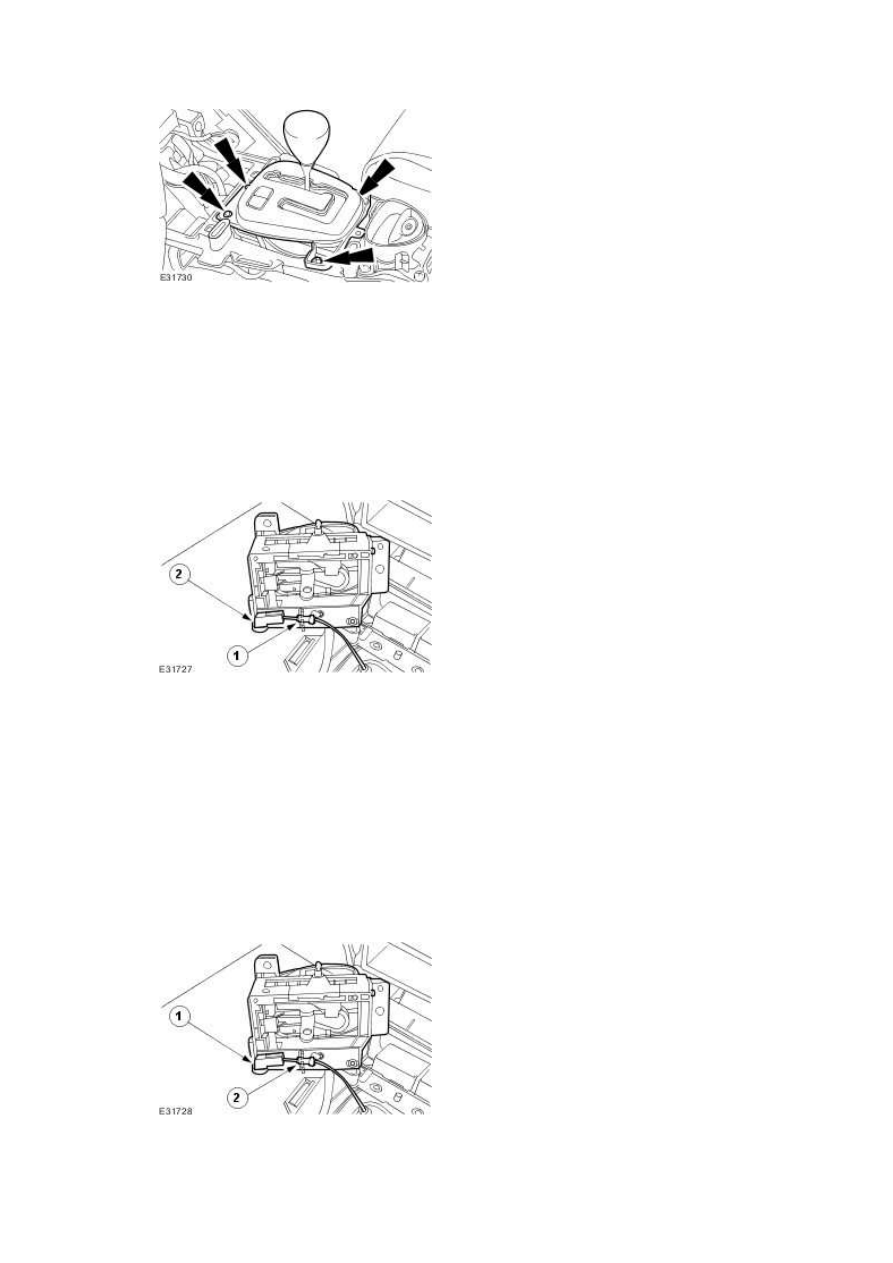

9 . Disconnect the ignition switch interlock cable.



1) Detach the ignition switch interlock cable.





2) Disconnect the ignition switch interlock cable.











Installation



1 . Attach the ignition switch interlock cable.



1) Connect the ignition switch interlock cable.





2) Attach the ignition switch interlock cable.











2 . Attach the transmission selector lever.





Tighten to 11 Nm.











3 . NOTE:





Shown with the electric parking brake switch removed for clarity.



Connect the electrical connector.







4 . NOTE:





Fully extend the selector cable, then retract the selector cable one detent.



Make sure the selector lever cable is in the "R" position.







5 . Make sure the transmission selector lever is in the "R" position.
