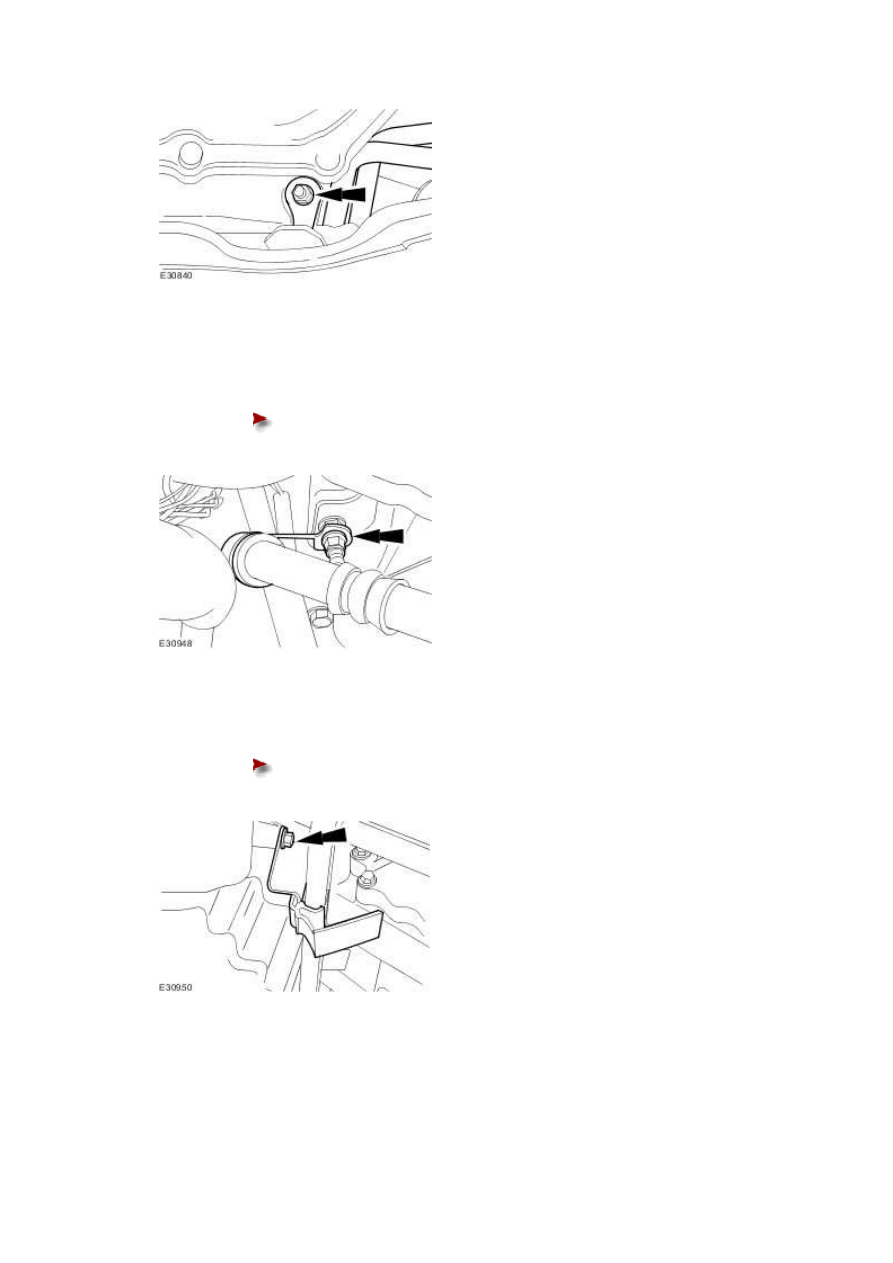

11 . Remove the transmission fluid cooler tube retaining bracket.





All vehicles



12 . Remove the transmission fluid cooler tube retaining bracket.







13 . Remove the transmission fluid cooler pipes.



1) Remove the retaining bolt.





2) Remove the retaining plate.





3) Remove the transmission fluid cooler pipes.







Allow the transmission fluid to drain into a suitable container.











Installation

All vehicles



1 . Install the transmission fluid cooler tubes.



1) Install the transmission fluid cooler tubes.





2) Install the retaining plate.





3) Install the retaining bolt .







Install new O-ring seals.







Tighten to 23 Nm.











2 . Install the transmission fluid cooler tube retaining bracket.





Vehicles with 3.5L or 4.2L engine

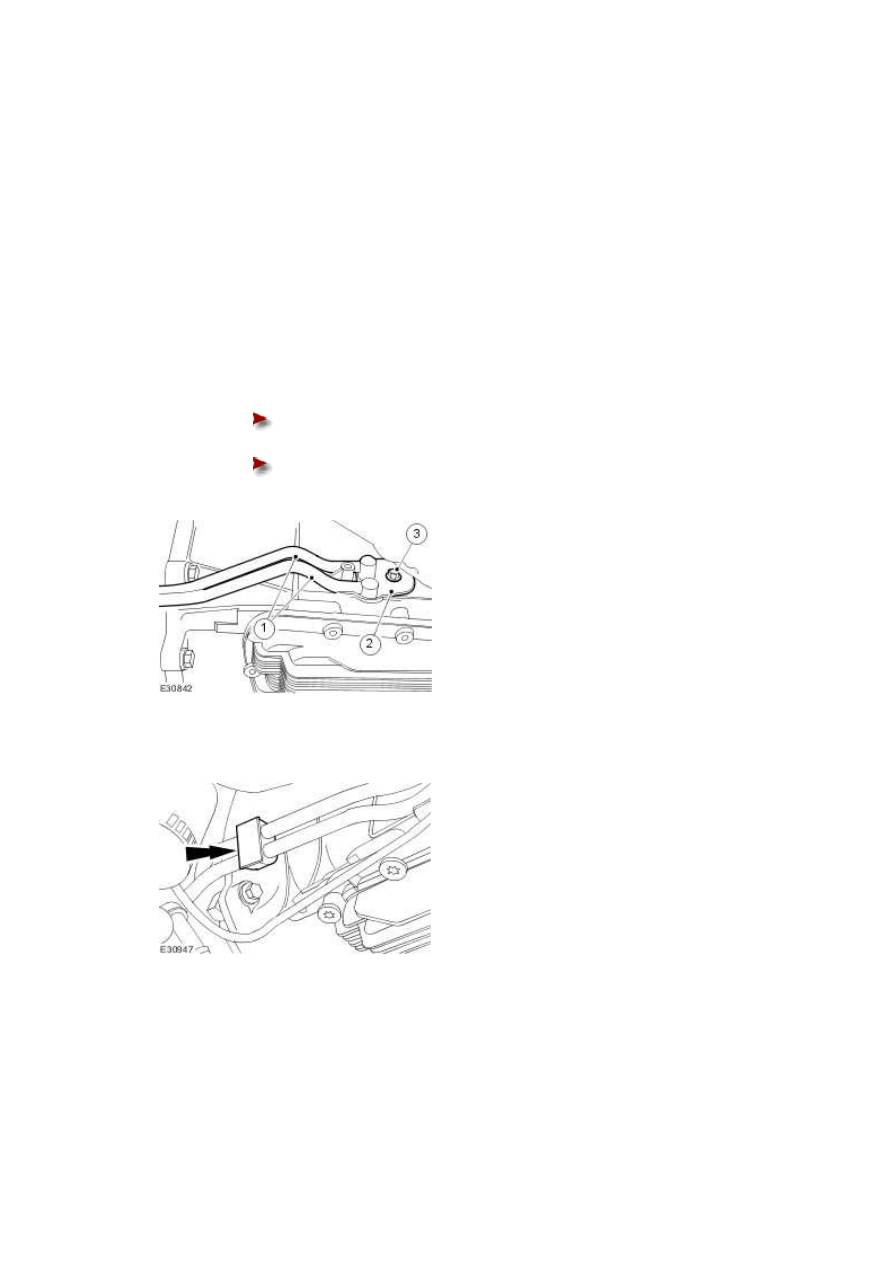

3 . Install the transmission fluid cooler tube retaining bracket.



1) Tighten to 10 Nm.





www.





Vehicles with 3.0L engine



4 . Install the power steering pump to steering gear pressure line retaining nut.





Tighten to 10 Nm.

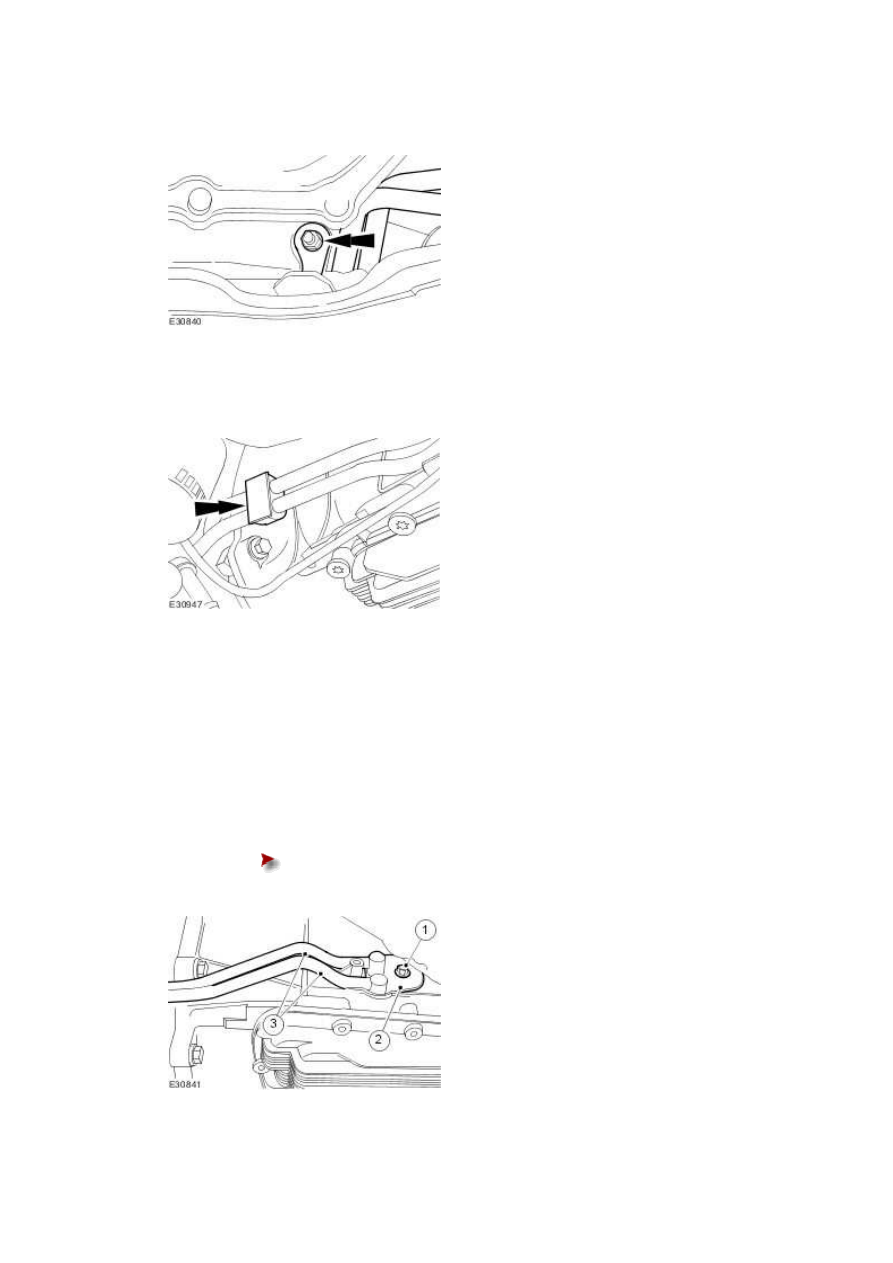

5 . Install the transmission fluid cooler tube retaining bracket.





Tighten to 10 Nm











6 . Attach the transmission fluid cooler tube retaining bracket.





All vehicles



7 . Install the air deflector.

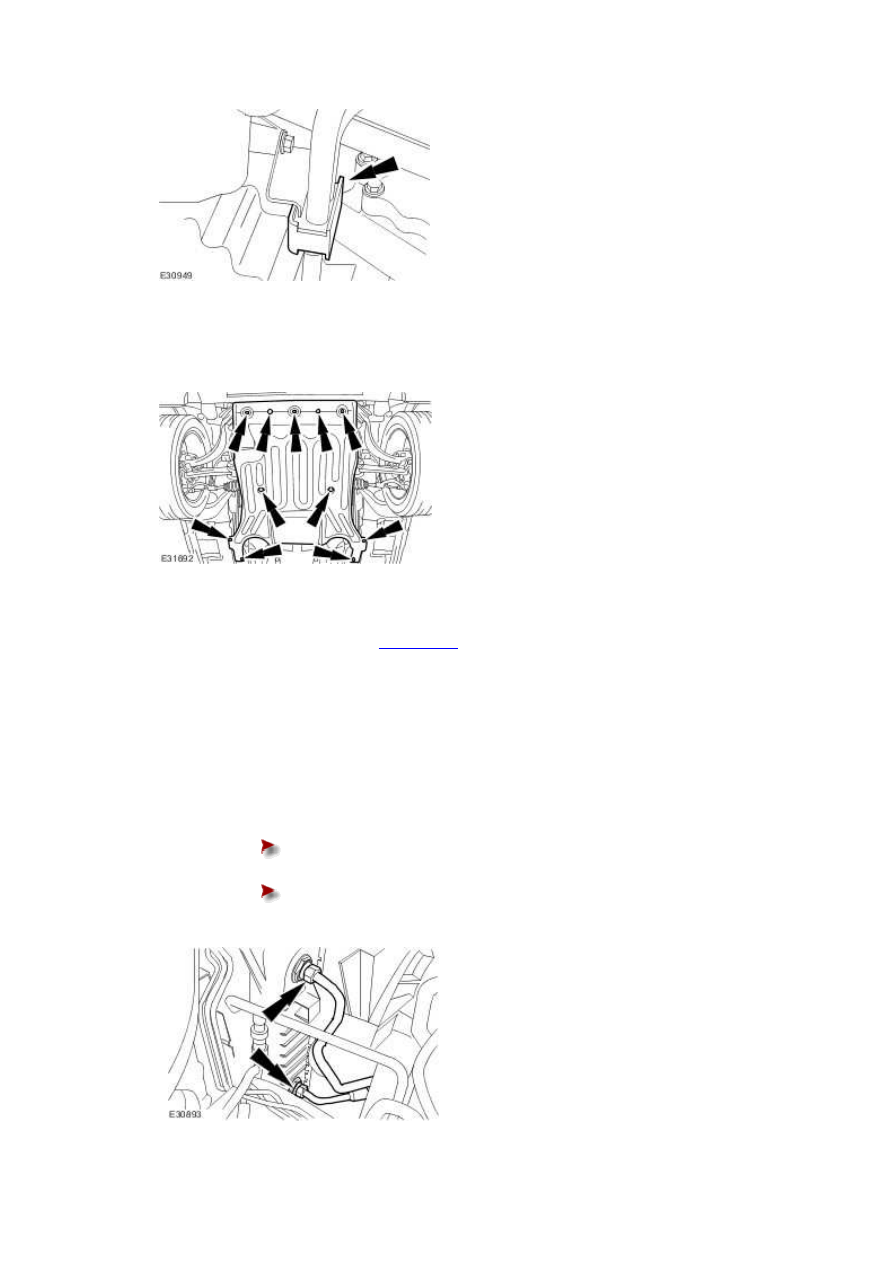

8 . Install the radiator splash shield. <<501-02>>





9 . Lower the vehicle.





10 . Connect the transmission fluid cooler tubes.





Install new O-ring seals.







Tighten to 20 Nm.
