Jaguar XJ (X350). Manual - part 1036

General procedures





Transmission Fluid Drain and Refill
(44.24.02)

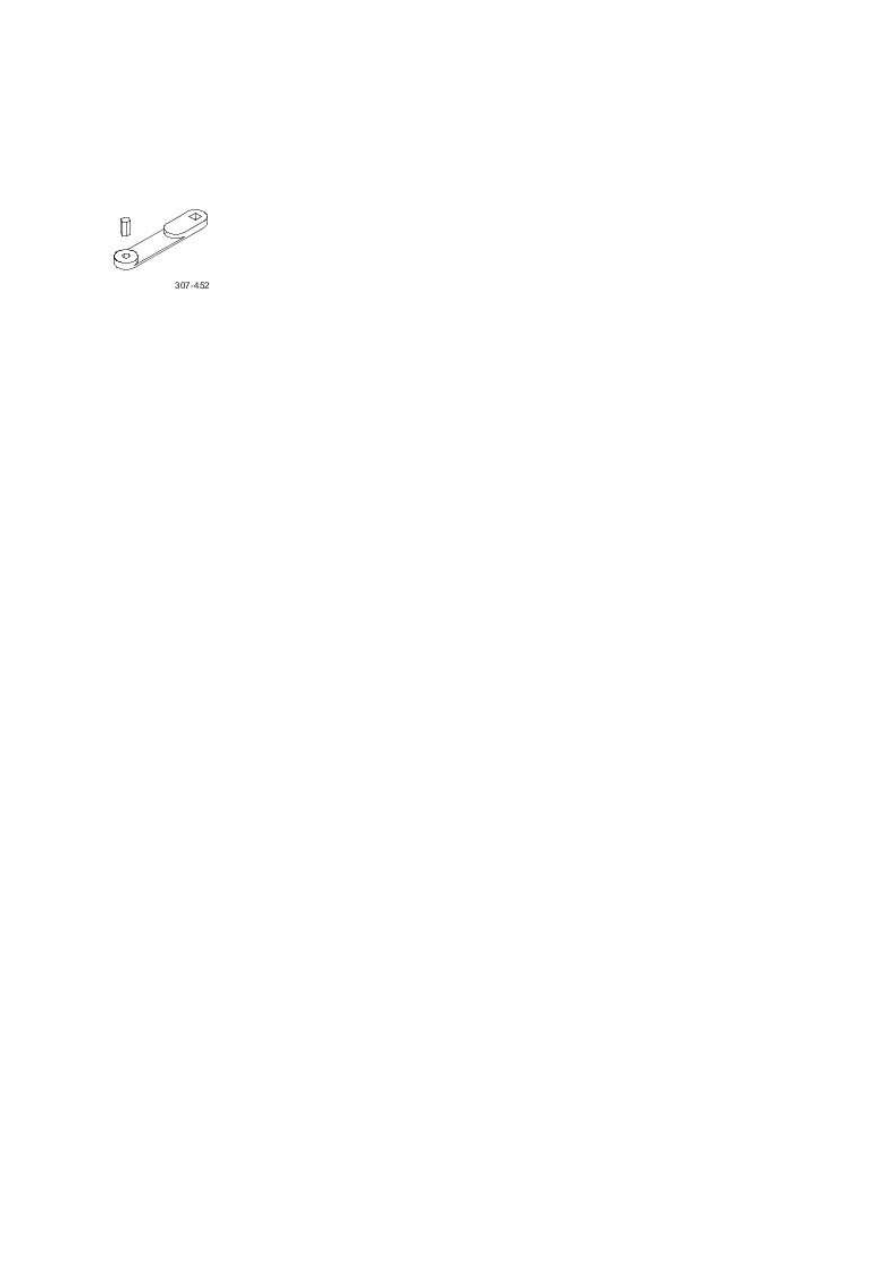

Special Service Tools





Adaptor

307-452

Drain

1.  Raise and support the vehicle.

Lifting





2.  Remove the air deflector (vehicles fitted with diesel engines only).

Air Deflector (76.11.41)





3.  Place a suitable container under the transmission.





4.  Using the special tool, remove the transmission fluid filler plug.





•

  Remove and discard the sealing washer.





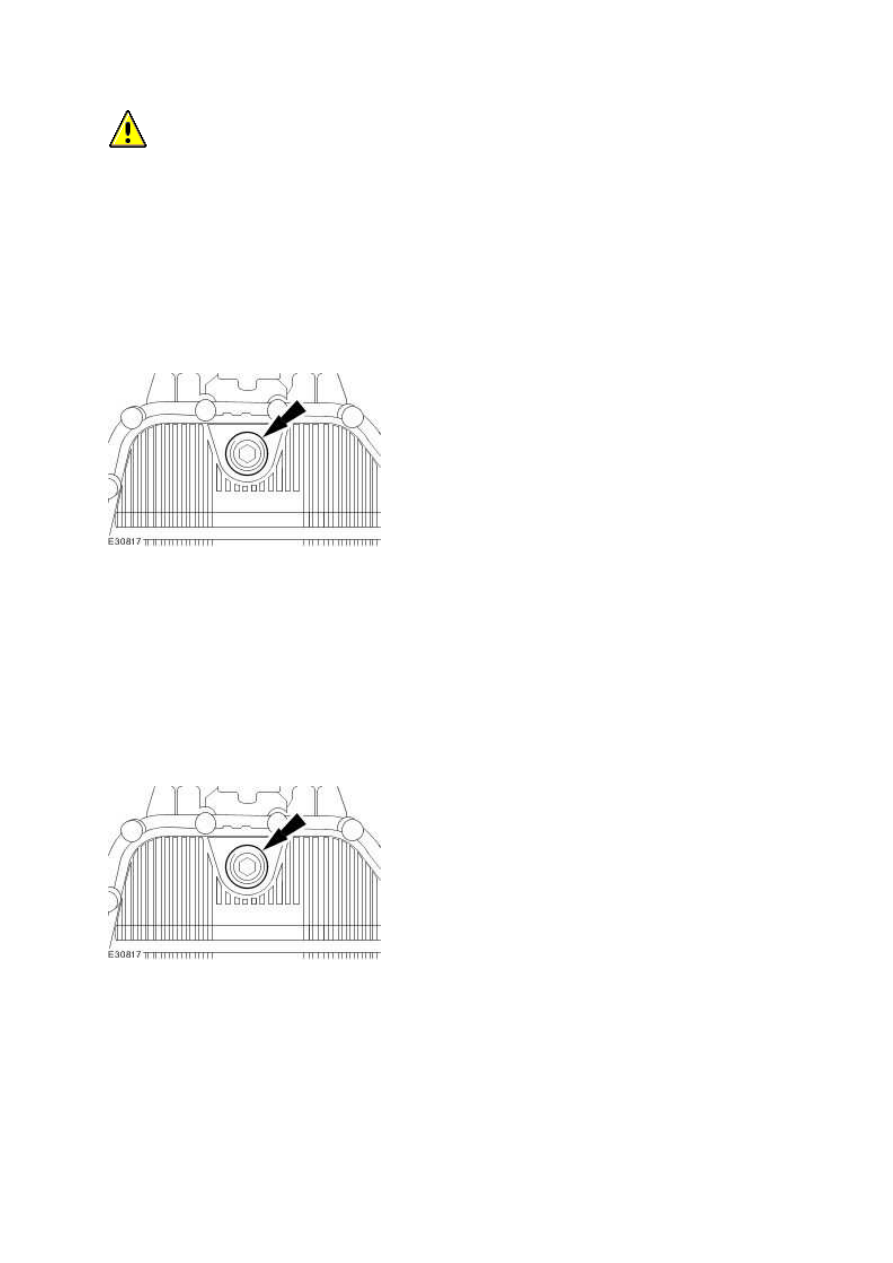

  CAUTION: If the automatic transmission fluid is very dirty or it contains metallic particles,

then along with a new transmission, install a new automatic transmission fluid cooler and lines.





NOTE:





Discard the sealing washer.





Remove the transmission fluid drain plug.







6.  NOTE:





Install the new sealing washer.





Install the transmission fluid drain plug.





•

  Tighten to 8 Nm.





Refill

1.  NOTE:





Use transmission fluid meeting Jaguar specification.





5.

www.



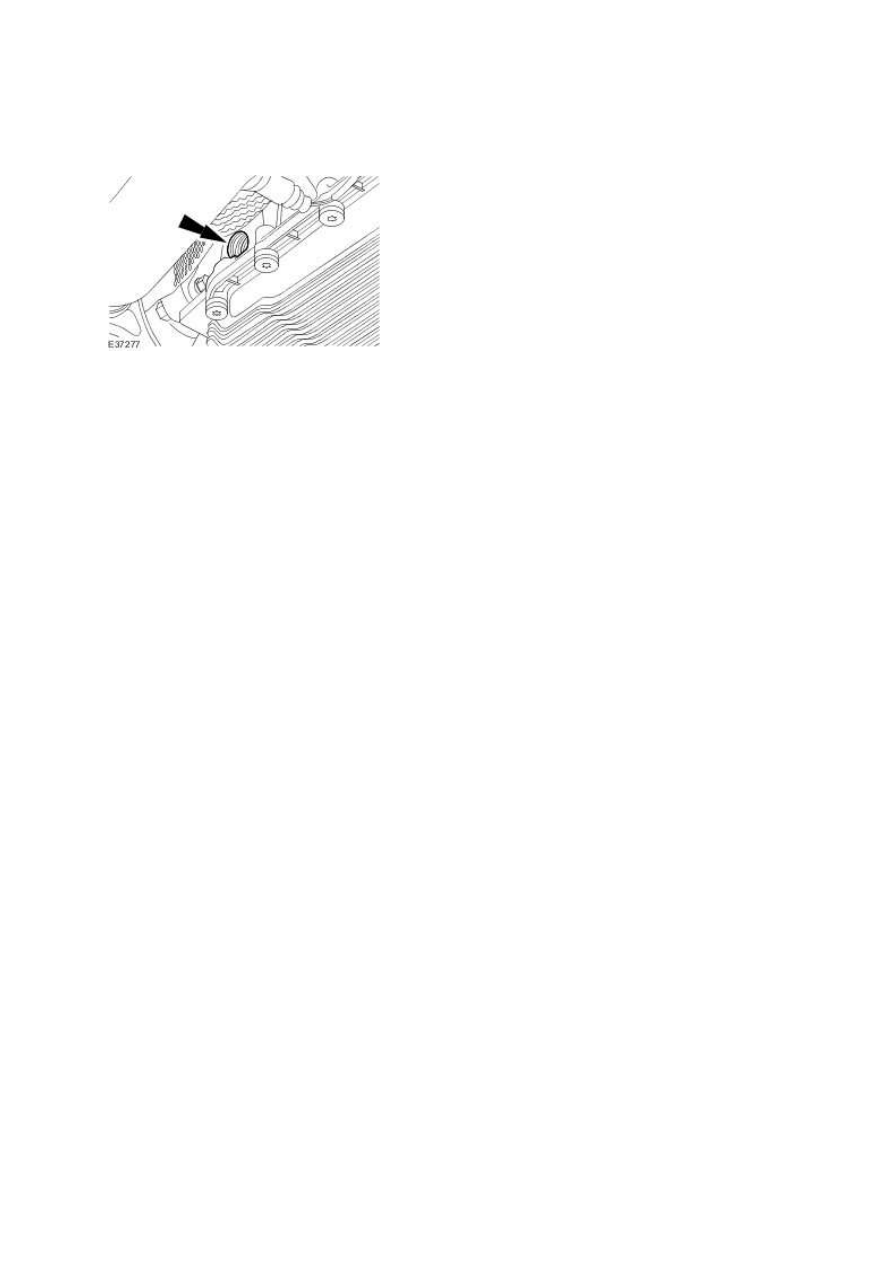

Fill the transmission with 8 liters of transmission fluid through the transmission fluid filler plug hole.







2.  Carry out a transmission fluid level check.

Transmission Fluid Level Check





3.  Install the air deflector (vehicles fitted with diesel engines only).

Air Deflector (76.11.41)





4.  Lower the vehicle.

Lifting







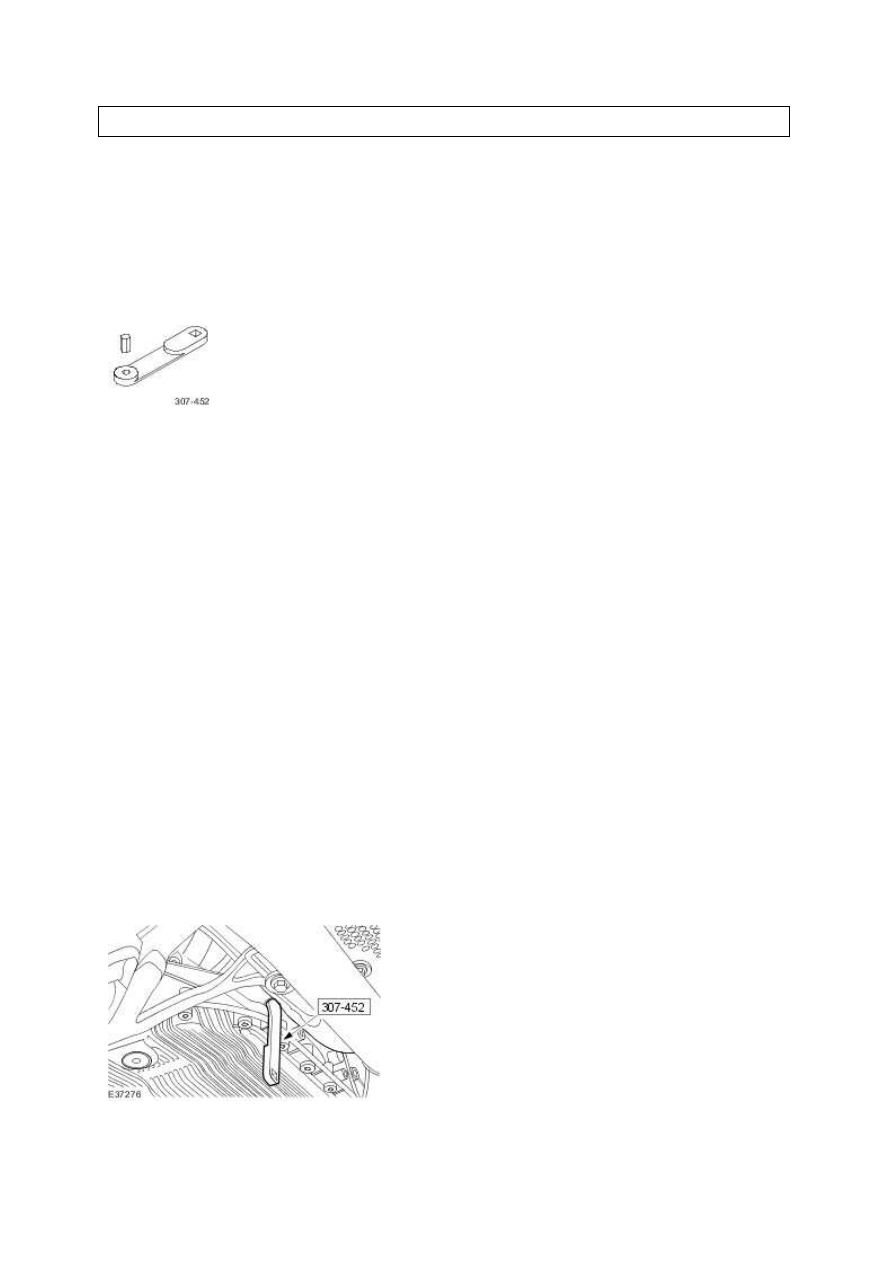

Transmission Fluid Level Check

Special Service Tools





Adaptor

307-452



1.  The following steps must be observed before starting the transmission fluid level check.





•

  The vehicle must be on a horizontal ramp.





•

  The parking brake must be applied.





•

  The engine must be running for 2 minutes with the transmission selector lever in the ' P'

position.







2.  Connect the Jaguar approved diagnostic system.





3.  Make sure the transmission selector lever is in the ' P' position.





4.  NOTE:





Make sure the transmission fluid temperature is below 30°C (86°F) on the Jaguar approved

diagnostic system.





With the engine running and the foot brake applied, circulate the transmission fluid by:





•

  Moving the transmission selector lever to the ' R' position.





•

  Waiting for three seconds.





•

  Moving the transmission selector lever to the ' D' position.





•

  Waiting for three seconds.
