Jaguar XJ (X350). Manual - part 1013

C101, harness side

Battery



Pin G4



Negative terminal

Pin H3



Negative terminal

Pin H4



Negative terminal



Are the resistances greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t187.





-> No

REPAIR the short circuit to ground in the CMP harness or component. For additional information,

refer to the wiring diagrams. Clear any DTCs, test the system for normal operation.

G549822t187 : CHECK THE CMP CIRCUITS FOR SHORT CIRCUIT TO POWER

1. Measure the resistance between:

C101, harness side

Battery



Pin G4



Positive terminal

Pin H3



Positive terminal

Pin H4



Positive terminal



Are the resistances greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t188.





-> No

REPAIR the short circuit to power in the CMP harness or component. For additional information,

refer to the wiring diagrams. Clear any DTCs, test the system for normal operation.

G549822t188 : CHECK THE CMP CIRCUIT RESISTANCE

1. Measure the resistance between:

C101, harness side  C101, harness side

Pin G4



Pin H3





Is the resistance between 100 Kohms - 120 Kohms?

-> Yes

GO to Pinpoint Test  G549822t189.





-> No

REPAIR the out of limits resistance in the CMP harness or component. This may be due to a short or

open circuit, depending on the result of the last measurement. For additional information, refer to

the wiring diagrams. Clear any DTCs, test the system for normal operation.

G549822t189 : CHECK THE CMP CIRCUIT RESISTANCE

1. Measure the resistance between:

C101, harness side  C101, harness side

Pin H4



Pin G4



Pin H4



Pin H3





Are the resistances greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - Open circuit in sensor power line - CMP connector - CMP sensor - Camshaft sensor

target wheel - ECM connector - ECM



-> No

REPAIR the out of limits resistance in the CMP harness or component. This may be due to a short or

open circuit, depending on the result of the last measurement. For additional information, refer to

the wiring diagrams. Clear any DTCs, test the system for normal operation.

PINPOINT TEST  G549822p16 :
CRANKSHAFT (CKP) AND CAMSHAFT
(CMP) POSITION SENSORS

www.

G549822t190 : CHECK THE CKP CIRCUITS FOR SHORT CIRUIT TO GROUND

1.



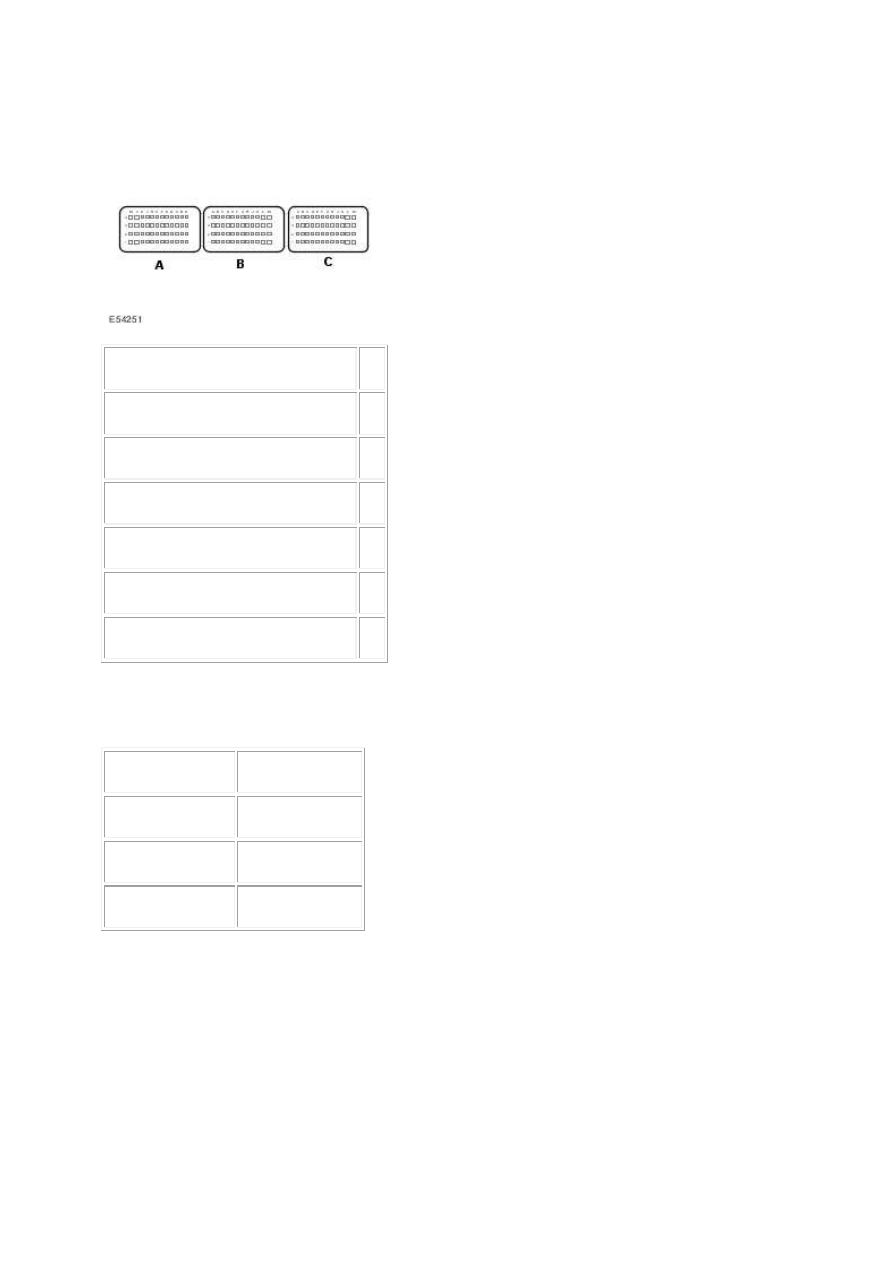

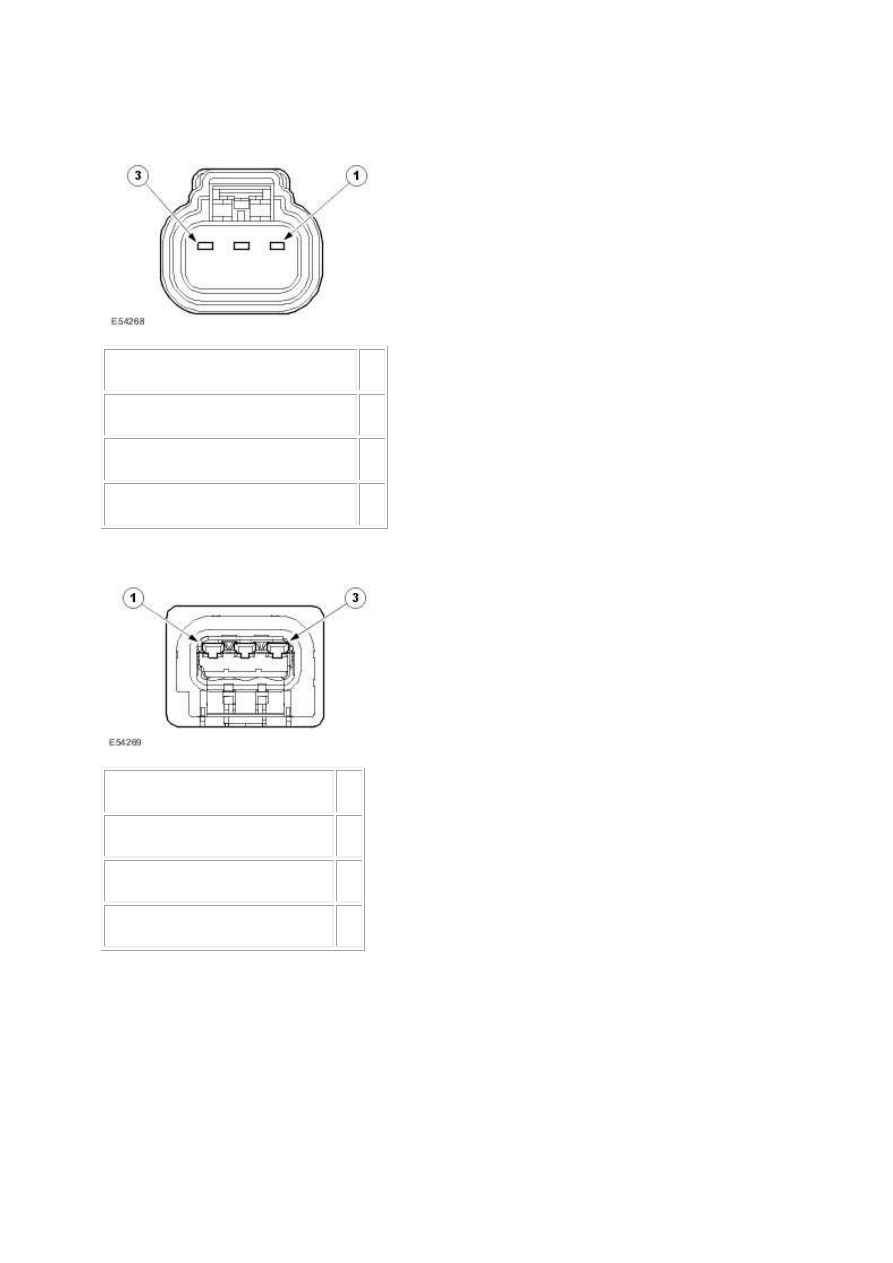

Circuit



Pin

Crankshaft position sensor - signal



02



Crankshaft position sensor - positive



01



Crankshaft position sensor - negative  03





2.



Circuit



Pin

Camshaft position sensor - signal



01



Camshaft position sensor - return  02



Camshaft position sensor - power  03





3.



Circuit



Pin

Crankshaft position sensor - signal



F1



Crankshaft position sensor - positive



G1



Crankshaft position sensor - negative  G2



Camshaft position sensor - signal



G4



Camshaft position sensor - return



H3



Camshaft position sensor - power



H4





4. Key off. 5. Disconnect the ECM connector, C101. 6. Key on, engine off. 7. Measure the resistance

between:

C101, harness side

Battery



Pin G2



Negative terminal

Pin G1



Negative terminal

Pin F1



Negative terminal



Are the resistances greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t191.





-> No
