-> Yes

GO to Pinpoint Test  G549822t142.





-> No

INSTALL a new left hand bank MAF sensor.

Mass Air Flow (MAF) Sensor (18.30.15)

G549822t142 : CHECK THE SUPPLY TO THE MAF SENSOR

1. Key on, engine off. 2. Measure the voltage between:

EC68, harness side

Battery



Pin 04



Negative terminal



Is the voltage between 9 - 15 volts?

-> Yes

GO to Pinpoint Test  G549822t143.





-> No

REPAIR the ECM to left hand bank MAF sensor supply circuit as necessary. For additional information,

refer to the wiring diagrams. Clear any DTCs, test the system for normal operation.

G549822t143 : CHECK THE MAF SENSOR CIRCUIT(S) FOR SHORT CIRCUIT
TO GROUND

1. Key off. 2. Disconnect the ECM connector, EC66. 3. Key on, engine off. 4. Measure the resistance

between:

EC68, harness side

Battery



Pin 03



Negative terminal

Pin 01



Negative terminal



Are the resistances greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t144.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G549822t144 : CHECK THE MAF SENSOR CIRCUIT(S) FOR SHORT CIRCUIT
TO POWER

1. Measure the resistance between:

EC68, harness side

Battery



Pin 03



Positive terminal

Pin 01



Positive terminal



Are the resistances greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t145.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G549822t145 : CHECK THE MAF SIGNAL AND RETURN CIRCUITS FOR SHORT
CIRCUIT TO EACH OTHER

1. Measure the resistance between:

EC68, harness side  EC68, harness side

Pin 01



Pin 03





Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G549822t146.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

www.

G549822t146 : CHECK THE MAF SENSOR CIRCUIT(S) FOR HIGH RESISTANCE

1. Key off. 2. Disconnect the ECM connector, EC66. 3. Measure the resistance between:

EC68, harness side  EC66, harness side

Pin 03



Pin L4



Pin 01



Pin G4





Are the resistances less than 10 ohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - MAF connector - MAF sensor - ECM connector - ECM



-> No

REPAIR the high resistance circuit. For additional information, refer to the wiring diagrams. Clear any

DTCs, test the system for normal operation.

PINPOINT TEST  G549822p12 :
MANIFOLD ABSOLUTE PRESSURE
(MAP) SENSOR

G549822t244 : CHECK THE MAP SENSOR CONNECTOR FOR PHYSICAL
DAMAGE OR CORROSION

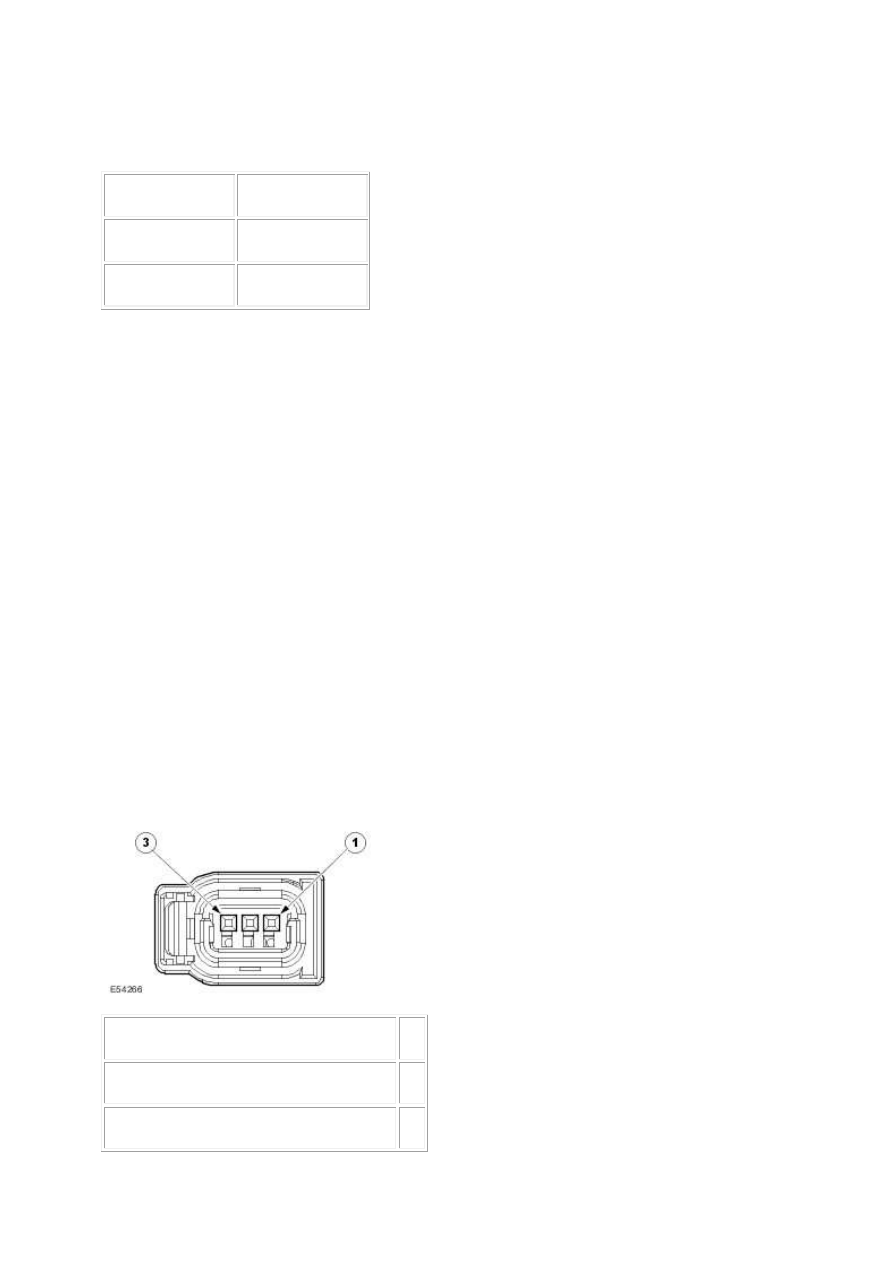

1.



Circuit



Pin

Manifold absolute pressure sensor - signal



02



Manifold absolute pressure sensor - power  01



Manifold absolute pressure sensor - return  03





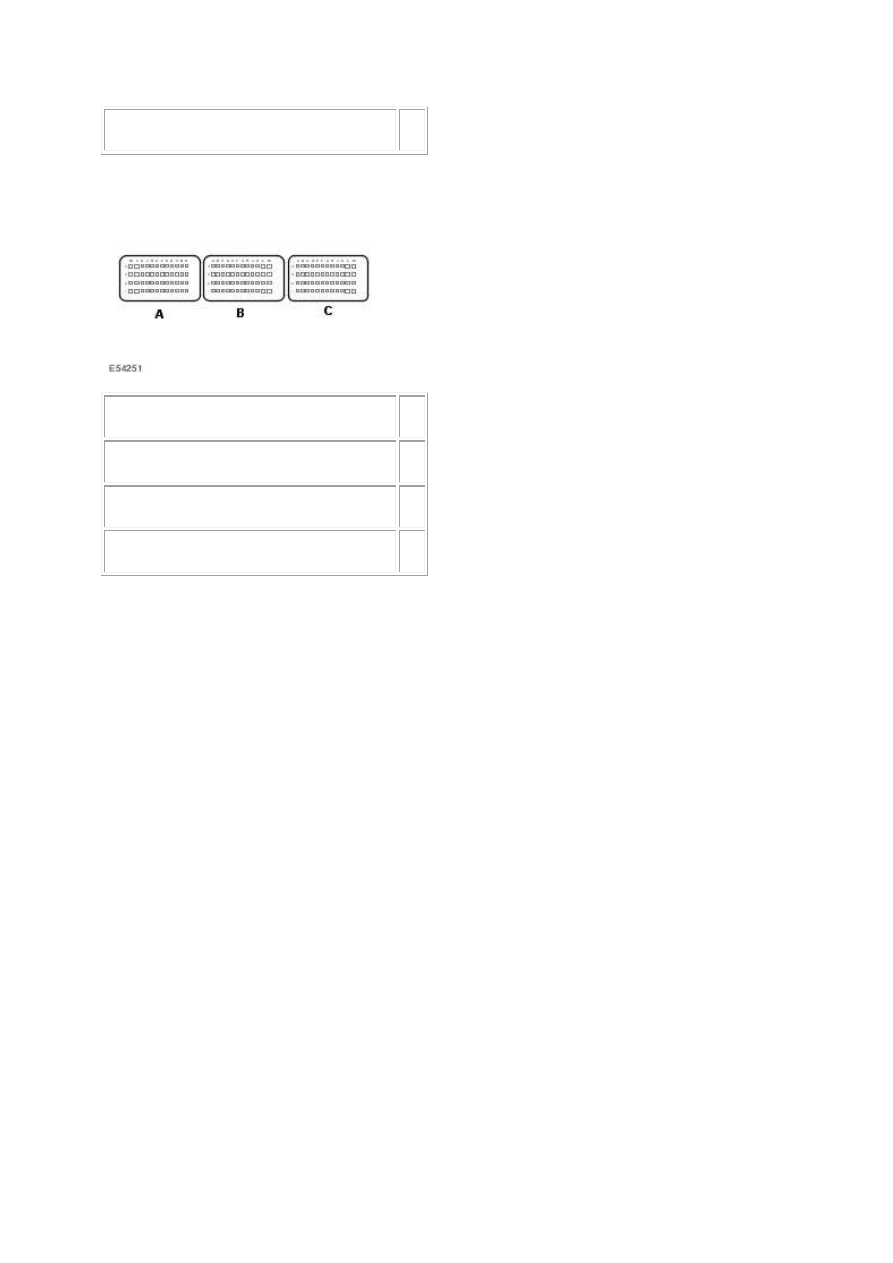

2.



Circuit



Pin

Manifold absolute pressure sensor - signal



C1



Manifold absolute pressure sensor - power  D1



Manifold absolute pressure sensor - return  E2





3. Inspect the sensor for damage, correct fitment, connection, etc.

Is the sensor correctly installed and in good condition?

-> Yes

GO to Pinpoint Test  G549822t243.





-> No

CHECK and rectify as necessary.

Manifold Absolute Pressure (MAP) Sensor (18.30.86)

G549822t243 : CHECK THE MAP PID VALUE

1. Key on, engine running. 2. Access the OBDII-Intake manifold absolute pressure PID using the Jaguar

approved diagnostic system or a scan tool. 3. Slowly increase the engine speed to 1,500 rpm while

monitoring the MAP reading.

Did the pressure increase smoothly as the engine speed was increased?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness.



-> No
