Pin 01, signal



Positive terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

REPAIR the short circuit. For additional information, refer to the wiring diagram. Clear the DTC and

test the system for normal operation.



-> No

INSTALL a new TPMS control module.

Tire Pressure Monitoring System (TPMS) Module



G528618t3 : Check the external antenna signal circuit for high resistance

1. Measure the resistance between:

CR96, harness side  CR99, harness side

Pin 01, signal



Pin 01, signal





•



Is the resistance greater than 5 ohms?

-> Yes

REPAIR the high resistance. For additional information, refer to the wiring diagram. Clear the DTC and

test the system for normal operation.



-> No

INSTALL a new external antenna.

PINPOINT TEST  G528618p2 : LEFT
HAND FRONT LOW-FREQUENCY
ANTENNA CIRCUIT

G528618t7 : Check the antenna negative circuit for short circuit to ground

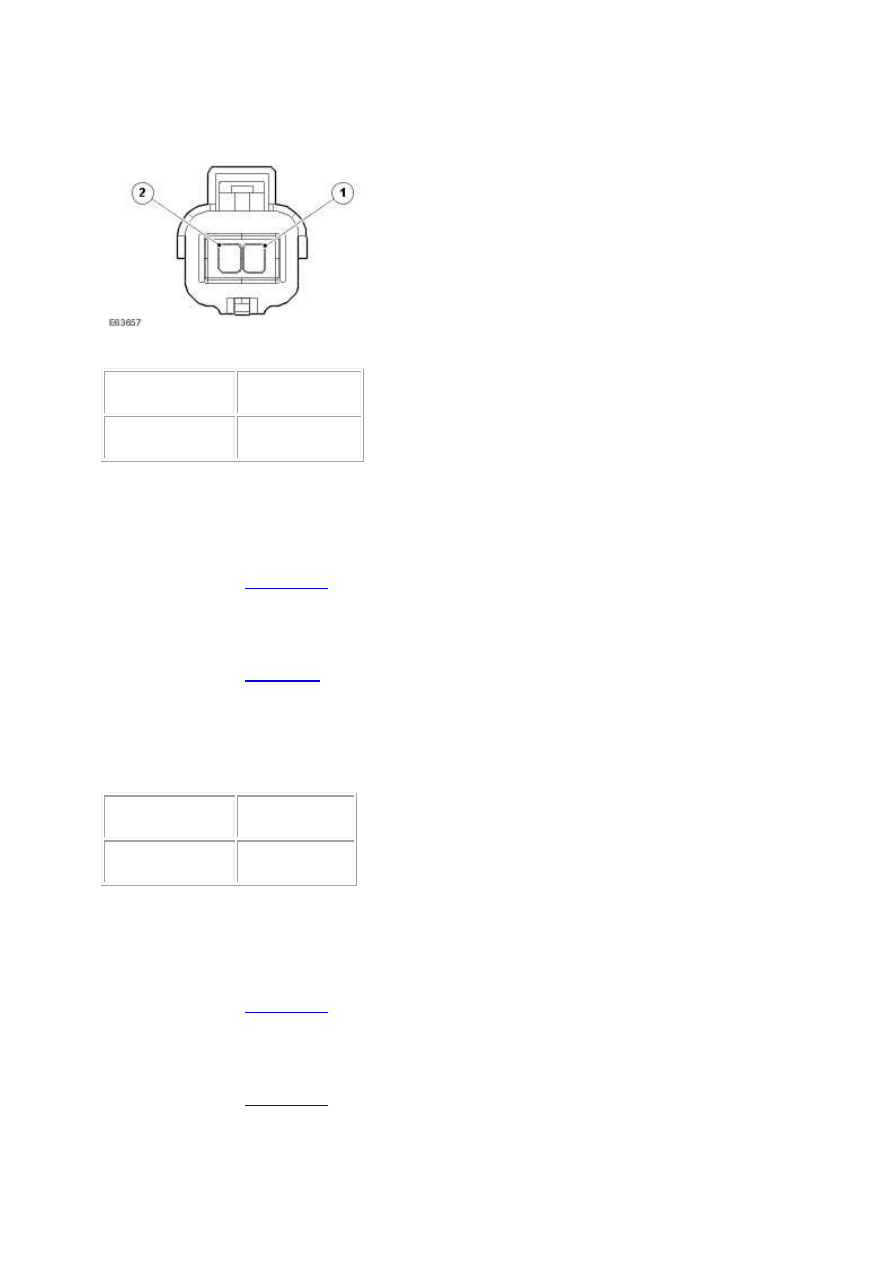

1. Key off. 2. Disconnect the left hand front low-frequency antenna electrical connector, EC83. 3.



4. Measure the resistance between:

EC83, harness side

Battery



Pin 02, negative



Negative terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

GO to Pinpoint Test

G528618t28

.





-> No

GO to Pinpoint Test

G528618t4

.



G528618t4 : Check the antenna negative circuit for short circuit to power

1. Measure the resistance between:

EC83, harness side

Battery



Pin 02, negative



Positive terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

GO to Pinpoint Test

G528618t30

.





-> No

GO to Pinpoint Test

G528618t29

.



www.

www.

G528618t29 : Check the antenna positive circuit for short circuit to ground

1. Measure the resistance between:

EC83, harness side

Battery



Pin 01, positive



Negative terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

GO to Pinpoint Test

G528618t32

.





-> No

GO to Pinpoint Test

G528618t31

.



G528618t31 : Check the antenna positive circuit for short circuit to power

1. Measure the resistance between:

EC83, harness side

Battery



Pin 01, positive



Positive terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

GO to Pinpoint Test

G528618t33

.





-> No

GO to Pinpoint Test

G528618t9

.



G528618t28 : Check whether the short circuit is in the harness or the
module

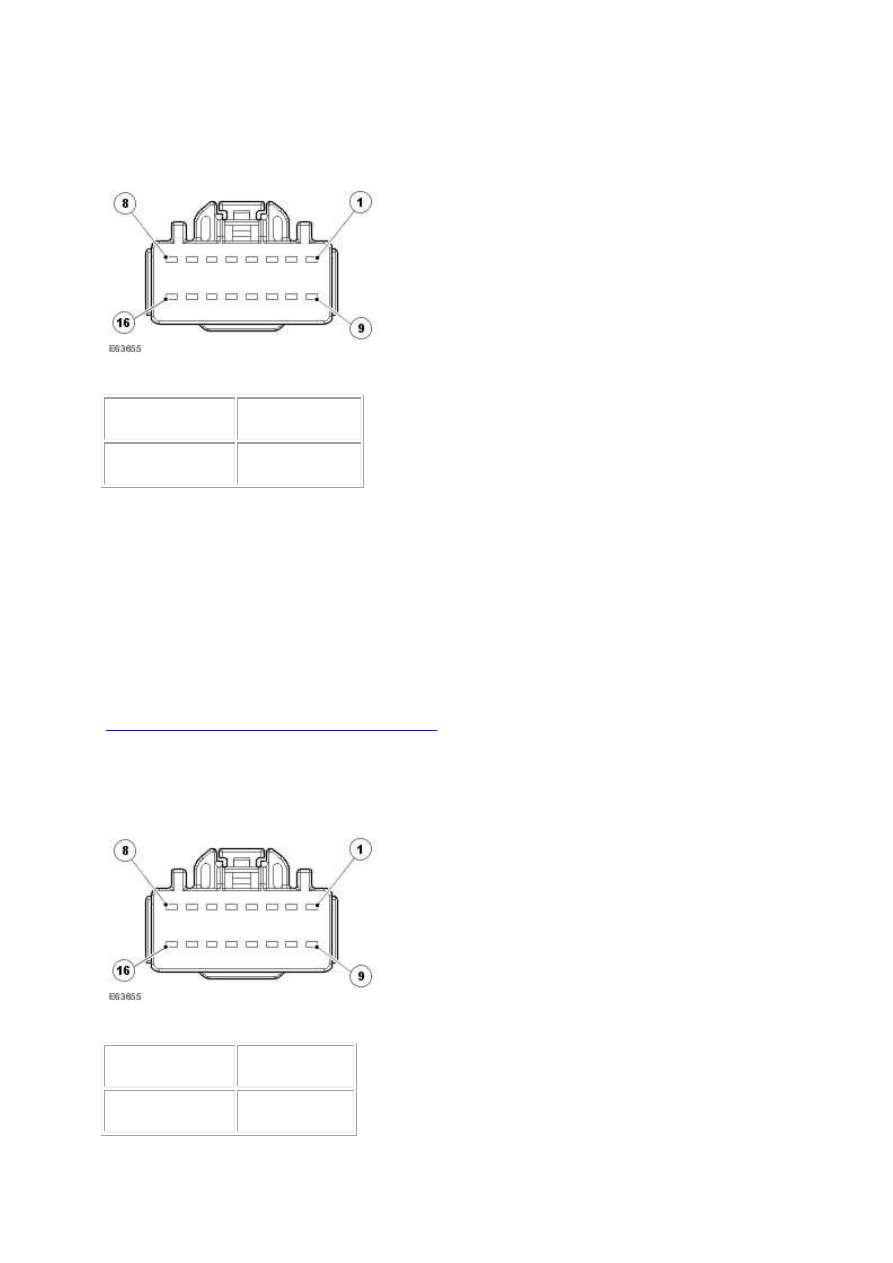

1. Disconnect the TPMS module connector, CR94. 2.



3. Measure the resistance between:

EC83, harness side

Battery



Pin 02, negative



Negative terminal



•



Is the resistance less than 10,000 ohms?

-> Yes

REPAIR the short circuit. This circuit contains intermediate connector, EC17. For additional

information, refer to the wiring diagram. Clear the DTC and test the system for normal operation.



-> No

INSTALL a new TPMS control module.

Tire Pressure Monitoring System (TPMS) Module



G528618t30 : Check whether the short circuit is in the harness or the
module

1. Disconnect the TPMS module connector, CR94. 2.



3. Measure the resistance between:

EC83, harness side

Battery



Pin 02, negative



Positive terminal
