Jaguar XJ (X350). Manual - part 60

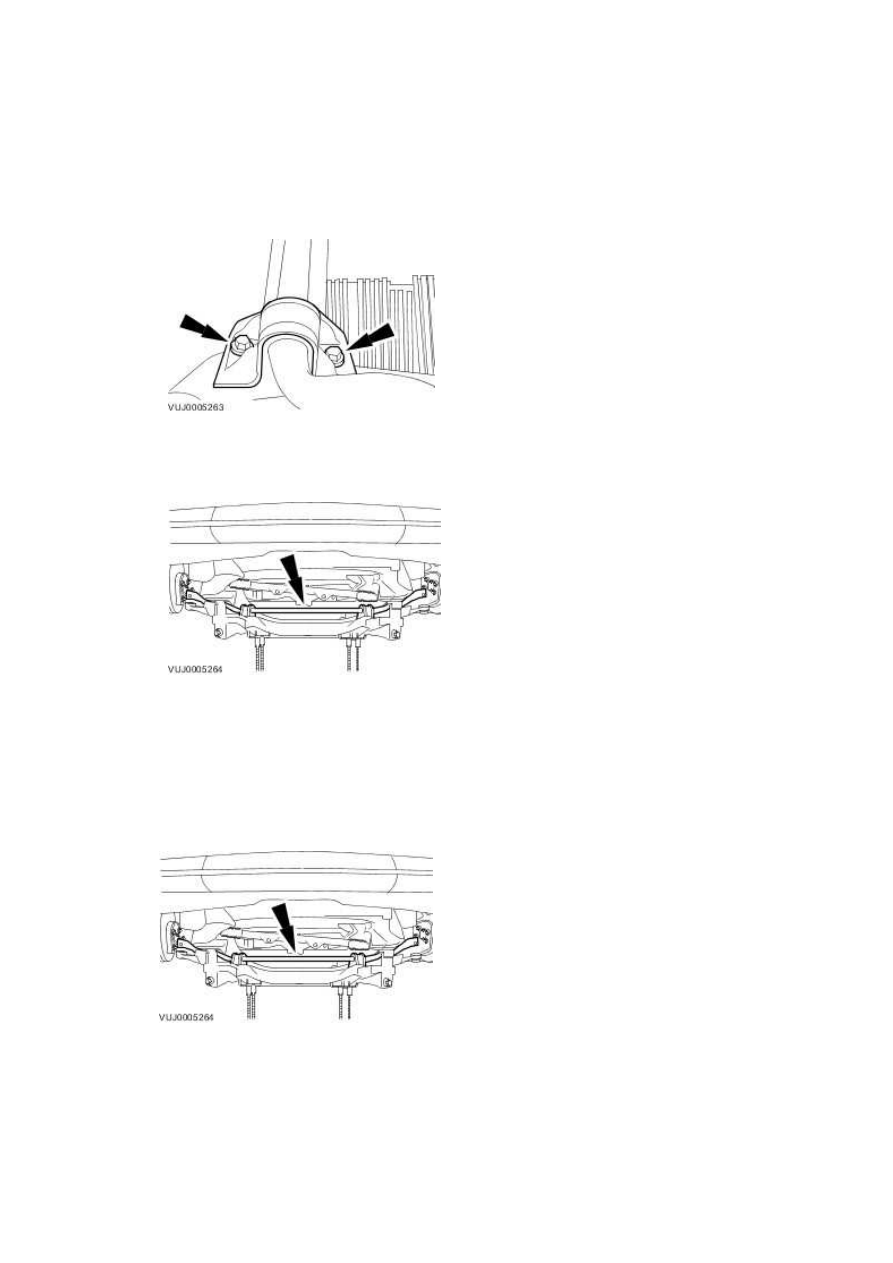

21 . NOTE:





Left-hand shown, right-hand similar.



Remove the stabilizer bar clamp.







22 . Remove the stabilizer bar.







Installation

All vehicles

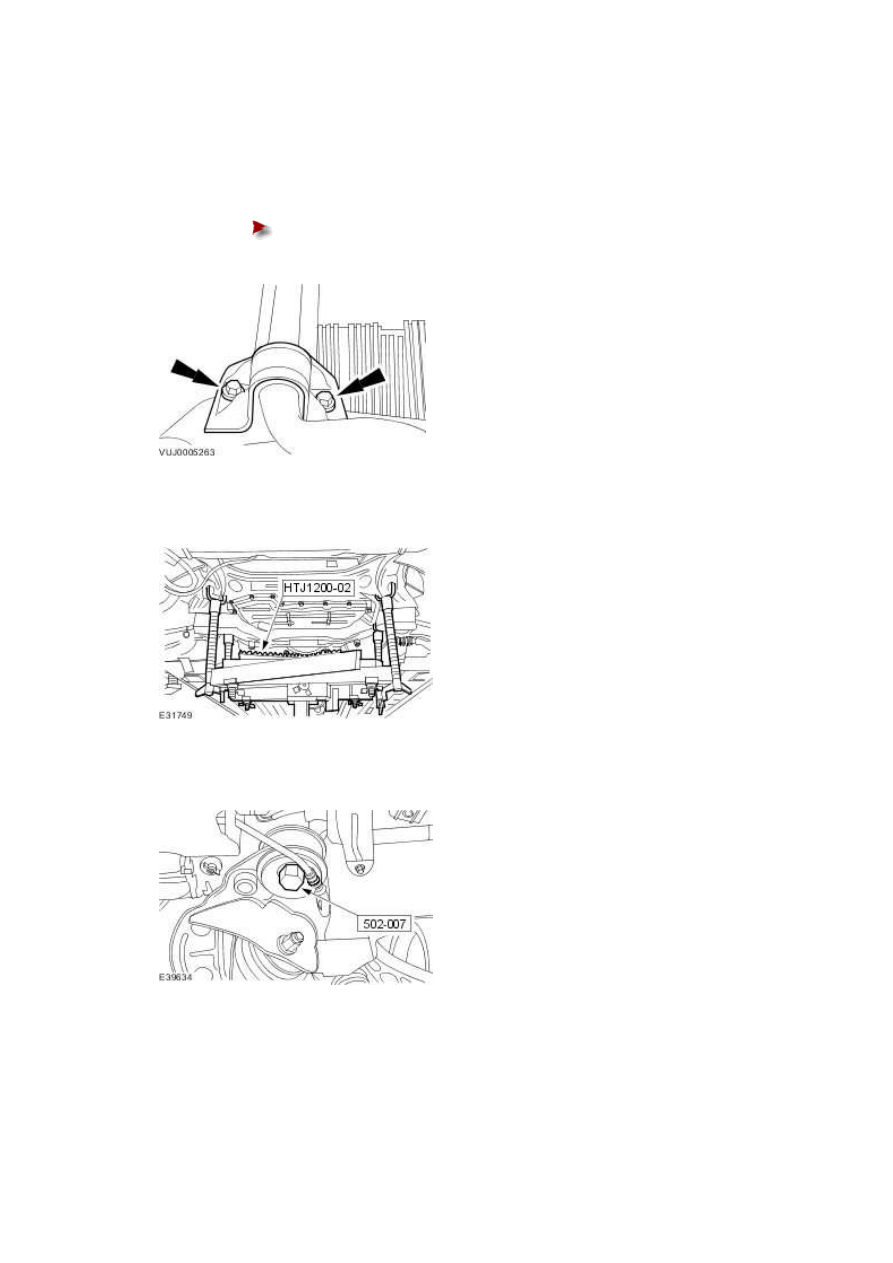

1 . Install the stabilizer bar











Left-hand shown, right-hand similar.



Install the stabilizer bar clamp.





Tighten to 55 Nm.

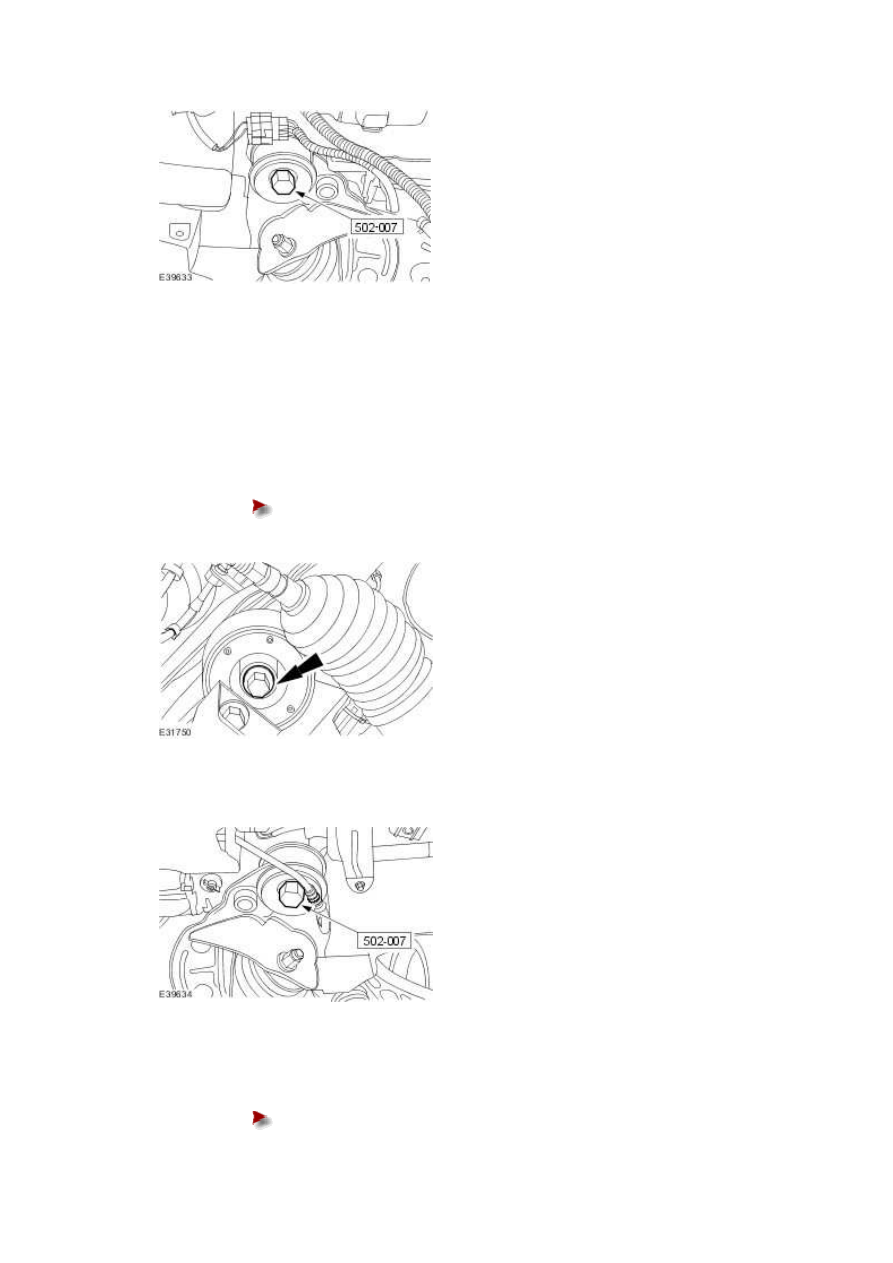

3 . Using the special tool, install the front subframe.







4 . Install the special tool.







5 . Install the special tool.

2 . NOTE:

www.







6 . NOTE:





Left-hand shown, right-hand similar.

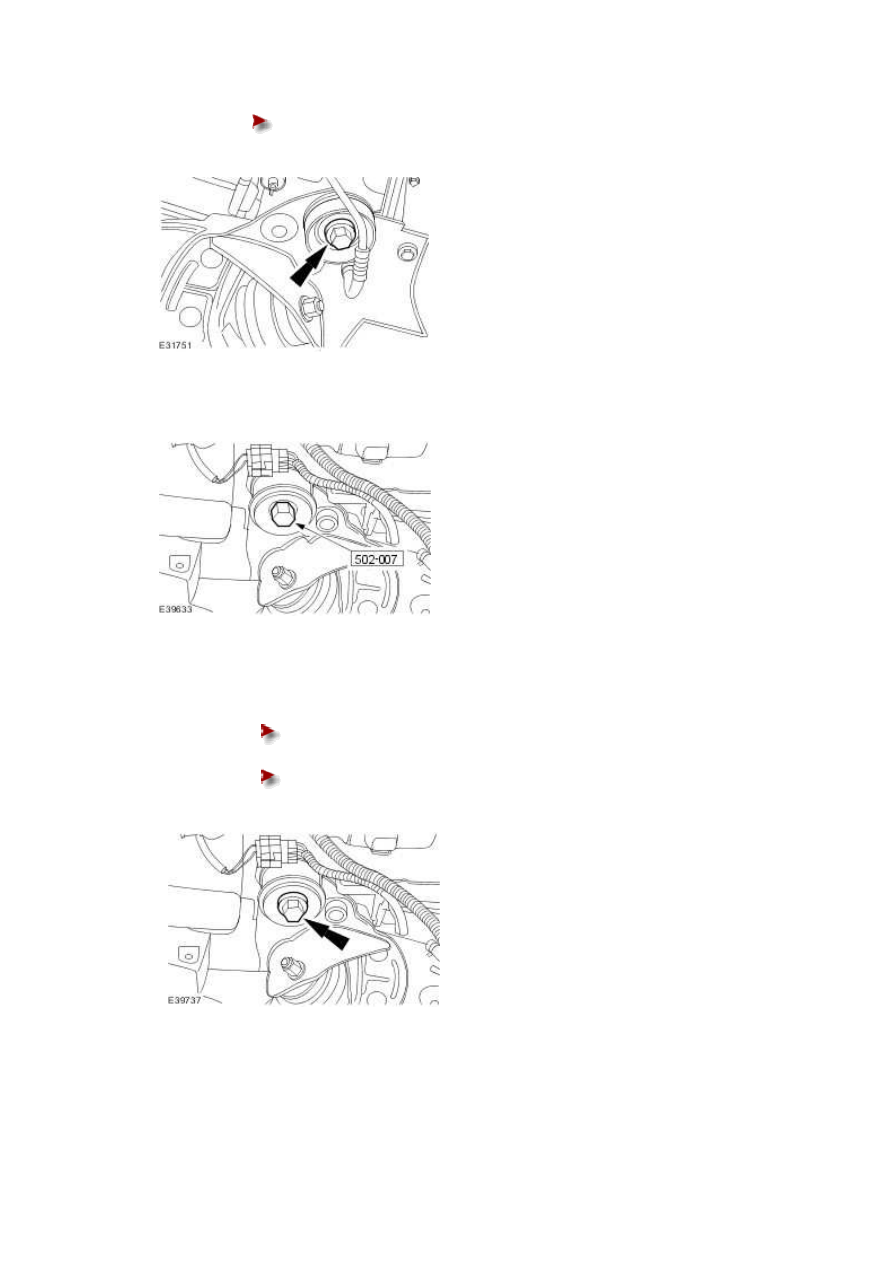

Install the front subframe rear retaining bolts.





Tighten to 115 Nm.











7 . Remove the special tool.







8 . Install the front subframe front retaining bolt.





Stage 1: Tighten to 100 Nm.







Stage 2: Tighten to 270°.











9 . Remove the special tool.







10 . Install the front subframe front retaining bolt.





Stage 1: Tighten to 100 Nm.







Stage 2: Tighten to 270°.











11 . Remove the special tool.
