JAC S7. Service Manual - part 4

-01

Chapter VI Emergency

Spare tyre, jack and driver tool

6-02

Specification of jack

6-03

How to replace flat tyre

6-03

Starting the engine with jumper cable

6-07

Towing vehicle

6-10

Towing your vehicle with wheel lift

6-11

Emergency towing

6-12

Escaping from vehicle trapping

6-13

Overheating of engine

6-15

MO TORS

Notes

1. Switch on the danger warning flash
lamp.
2. Park the vehicle in safe place without
traffic stream.
3. Keep the vehicle on solid and level
ground.
4. Shut down the engine and pull the
key out.
5. Tension the parking brake.
6. Ask all passengers to get off the ve鄄
hicle and stay in safe place.

7. Block the tyre diagonal to the tyre to
be replaced with wedge block, wood
block or stone block front and back.
Violating these safety notices may
cause vehicle sliding from the jack and
result in personal injury.

-03

Maximum

operating load

650 (kg)

Grease category Lithium base grease

Grease grade

National lubricating
grease institute (NLGI)

Notes

The jack of JAC is designed for your
vehicle only.
Forbid using your jack to raise other ve鄄
hicle.
Forbid exceeding the maximum permis鄄
sible load of jack.
Using the jack of this vehicle for other
vehicles may cause damage of other
vehicles or jack and personal injury.

Specification of jack

How to replace flat tyre

If the tyres lose pressure, please re鄄
place them according to the following
safety notices.

MO TORS

Notes

Make sure to keep the jack, spare tyre
and other tools and equipment in cor鄄
responding place.
Never keep the jack, spare tyre or other
equipment in passenger compartment.
These objects may scatter in the vehi鄄
cle and cause personal injury in the
event of hard braking or collision.

-02

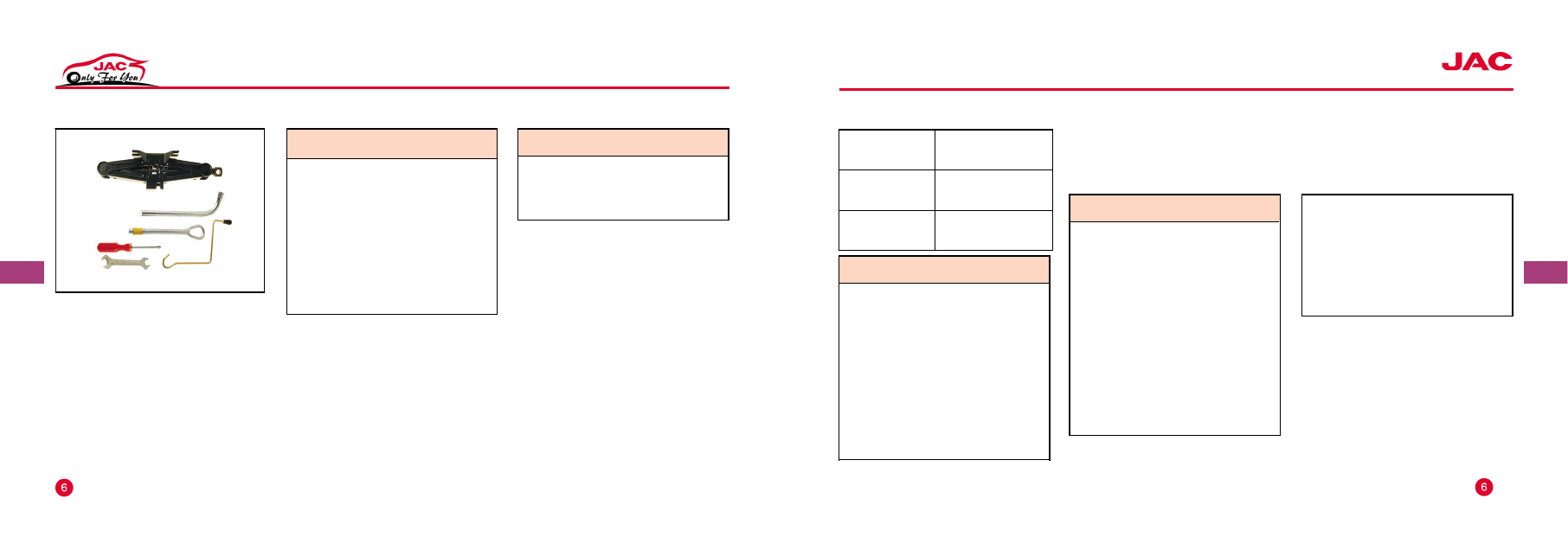

Spare tyre, jack and driver tool

Spare tyre, jack and tool shall be fixed
in the luggage boot.

For details, refer to Wheel and Tyre.

There is triangle reflection warning plate
in the driver tools. When parking your
vehicle, please place the triangle warn鄄
ing plate at the roadside about 100m
behind your vehicle.

Notes

To avoid jack, jack handle and tool
dithering during driving, please keep
them under the floor cover plate.

Notes

Prohibit applying engine oil or grease to
the wheel nuts or bolts. Be sure to use
correct wheel nuts. Fasten the nut or
bolt with lug through the wheel lug
spanner in the driver tool box. Drive
your vehicle to the after service center
specially designated by JAC as soon
as possible and fasten the wheel nuts
or bolts according to the specification.
Incorrect fastening may result in gradu鄄
al loosening of nuts or bolts.

Notes

Prohibit attempt of lifting vehicle with
jack in incorrect position. The jack shall
be fixed to the vehicle and ground.

-05

and rear notches which are the nearest
to the tyre you are to replace.

7. Rotate the jack handle clockwise to
raise the vehicle until the lifting head is
inserted into corresponding notch firmly
and the tyres are about 3cm above the
ground.

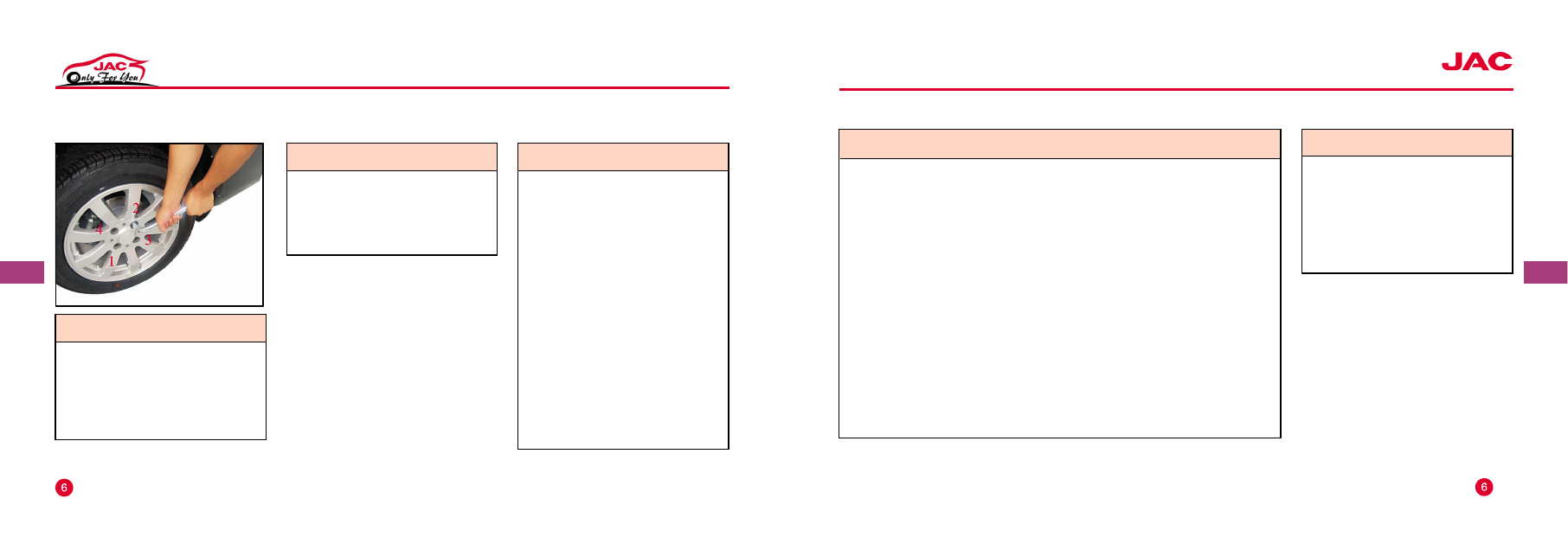

8. Rotate the wheel nuts counterclock鄄
wise to remove them completely.
9. Disassemble the tyre and wheel.
10. Fit the tyre to the hub.

11. Fit the wheel nuts or bolts back
through clockwise rotation and fasten
them slightly.
12. Rotate the jack handle counter鄄
clockwise and lower the vehicle to the
ground.
13. Tighten the wheel nuts or bolts to

MO TORS

Notes

Make sure to raise the wheel off the
ground, otherwise, don't disassemble
any nut or bolt.

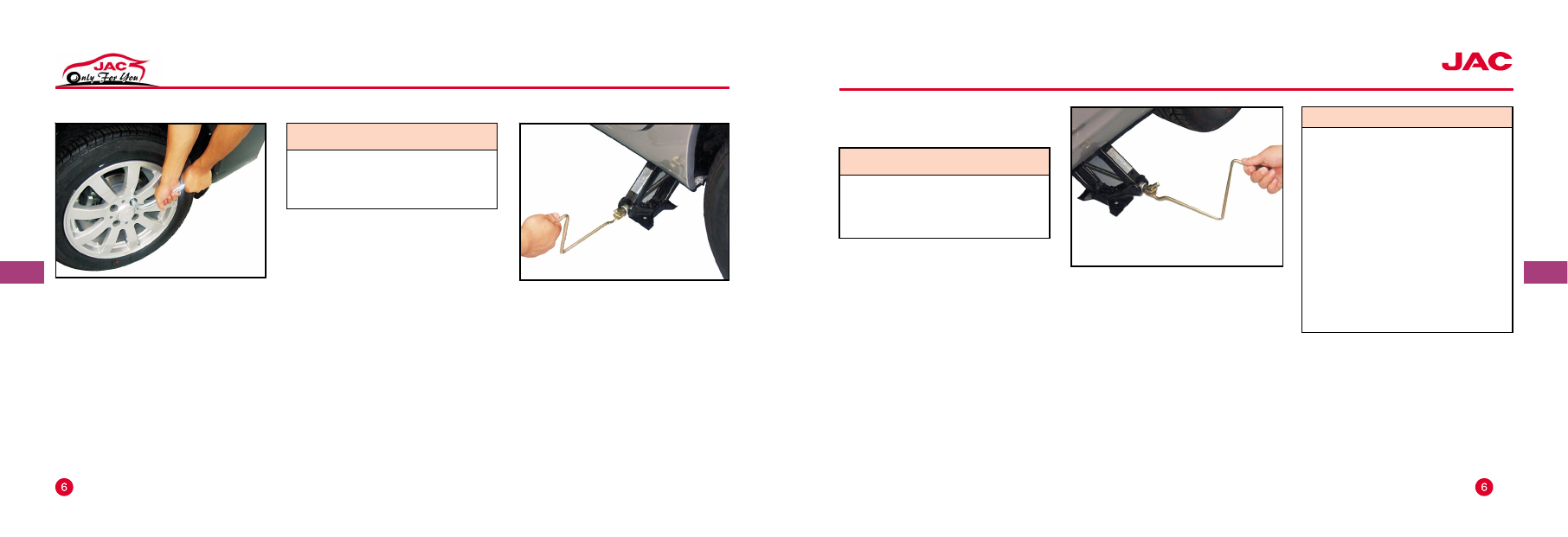

Replace flat tyre

1. Take the jack, replacing tool and
spare tyre out from the luggage com鄄
partment foam tool rack.
2. Loosen the wheel nuts or bolts with
wheel spanner and rotate them one turn.
3. Pry the wheel hub cap (if equipped)
out with accompanied wheel spanner or
flat head screwdriver.

3. Insert the jack handle and wheel
spanner in the jack.
4. Rotate the jack handle clockwise and
raise the lifting head slightly.
5. Determine the lifting position accord鄄
ing to the above figure. Both front door
and rear door have a notch in the lower
part.
6. Place the jack vertically to the front

-04

-07

Notes

(Continued)
淫 Never stay under the vehicle supported by jack.
淫 Prohibit starting the jacked vehicle.
淫 Before jacking the vehicle, require all passengers to get off the vehicle and keep
away from this vehicle and other vehicles.
淫 Use jack only when replacing the wheels.
淫 Prohibit supporting the vehicle with jack on the inclined or slipping plane.
淫 Keep the raising position nearest to the wheel to be replaced and block the
wheel in the diagonal position of the wheel to be replaced.
淫 Before jacking the vehicle, ensure the parking brake has been tensioned and
the transmission is engaged to 1st gear or reverse gear. Prohibit vehicle jacking
and wheel replacement where there is heavy traffic.
If vehicle jacking conditions are not sufficient or you are not sure about the safety,
please have the vehicle repaired by professional maintenance staff.

Start the engine with jumper cable

You can transfer the battery power of
another vehicle to the vehicle whose
battery has discharged to start the vehi鄄
cle.

Notes

If the vehicle cannot be started due to
battery electricity loss, don't try to start
the vehicle through pushing or towing.
Otherwise, the catalytic converter and
automatic transmission may be dam鄄
aged, even causing personal injury.

MO TORS

120N.m in X pattern: 1 寅2寅3寅4 (see
the below figure)

14. Install the wheel hub (if required).

15. Keep the jack, tool and flat tyre in
corresponding places.

Notes

Be sure to use appropriate nuts or bolts
and tighten them to effective torque.
Incorrect parts or unsuitable fastening
of wheel nuts or bolts may result in nuts
or bolts falling from the vehicle.

Notes

Please have the flat tyres repaired or re鄄
placed in the after service center spe鄄
cially designated by JAC as soon as
possible for backup.

-06

Notes

淫 Prohibit keeping the jack and tools
in passenger compartment. These ob鄄
jects may scatter in the vehicle and
cause personal injury in the event of
hard braking or collision.
淫 When the jack is being used, the
vehicle may be instable and move,
causing vehicle damage and personal
injury.
淫 Use the accompanied jack in cor鄄
rect position.
淫 When install the jack to raise the
vehicle, please keep the jack perpen鄄
dicular to the ground.

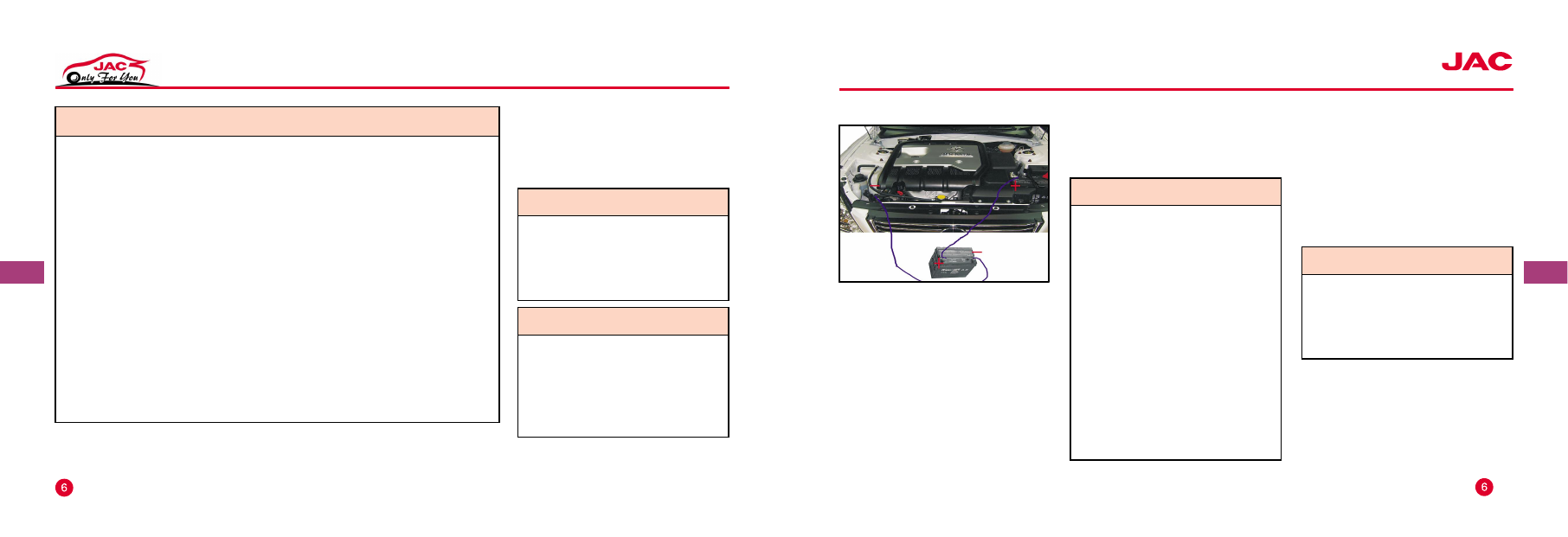

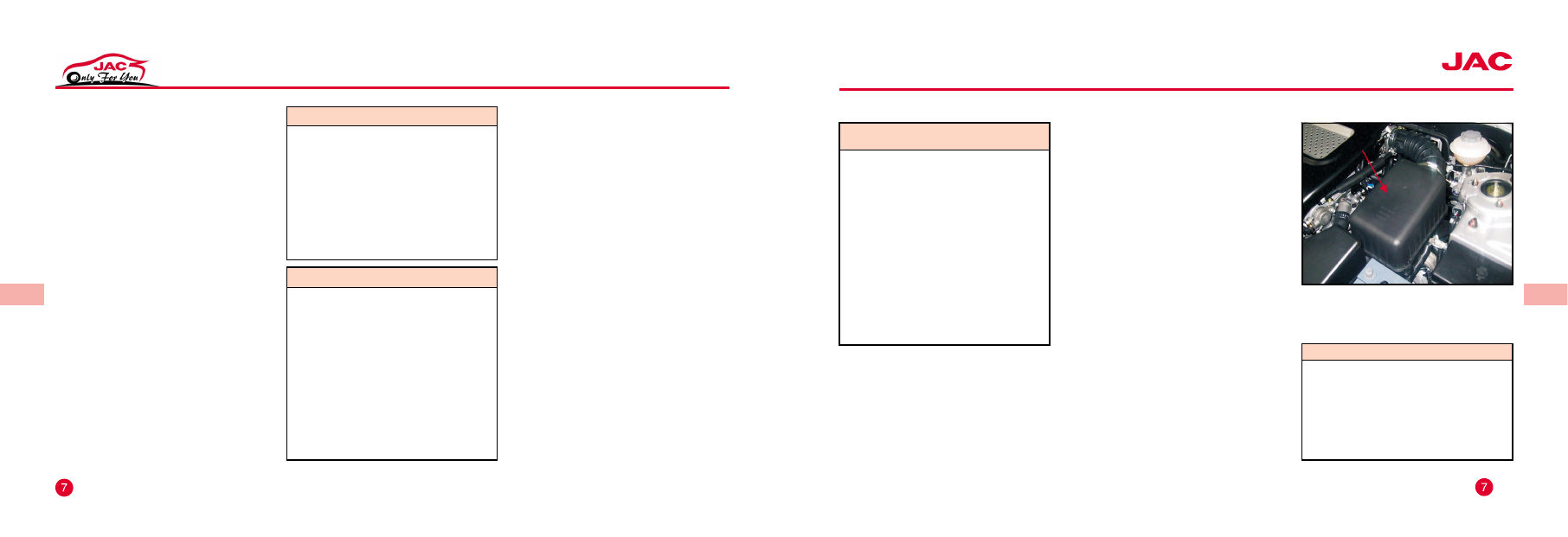

Connecting the jumper cable

Connect the jumper cable according to
the following sequences when starting
the vehicle:
1. Clip one end of the first jumper cable
to the positive terminal of charged bat鄄
tery (There is mark of 野+冶 on the battery
jar or terminal).
2. Clip the other end of this cable to the
positive terminal of the empty battery
(There is mark of 野+冶 on the terminal).

3. Clip one end of the second jumper
cable to the negative terminal of
charged battery (There is mark of 野-冶
on the battery jar or terminal).

4. Ensure the cable is finally connected
to the suitable earth position, for exam鄄
ple, connecting it to the steel bracket of
engine cylinder body with bolts.
5. The engine of vehicle supplying
power may operate during jumper start鄄
ing.

After the start of vehicle whose battery
has been discharged:
1. Disconnect the earth connector (1)
carefully. Disconnect it from the vehicle
whose battery has been discharged

-09

Notes

Before connecting the vehicle to be
charged in the end, don't connect the
battery negative (-) terminal.
Connect the clip which is connected in
the end to the steel bracket of engine
cylinder body through bolts. The final
connection point shall be as far from
the battery as possible. Connecting the
jumper cable to the negative terminal of
empty battery may generate electric
arc, cause battery explosion and result
in severe personal injury or vehicle
damage.

Notes

Start the engine of vehicle whose bat鄄
tery has been discharged at an interval
of about 1min and each starting shall
not exceed 15s.

MO TORS

Notes

Shut down the Hi -fi system before
starting the vehicle through jumper ca鄄
ble. Otherwise, the Hi -fi system may
be damaged.

-08

Preparation of jumper starting
1. Tension the parking brake.
2. Engage the neutral gear.
3. Shut down all electrical accessories.

Notes

Determine the proper position of jumper
cable and don't wind it to the rotating
member of engine compartment.
Otherwise, vehicle damage and person鄄
al injury may be caused.

Notes

The battery has the hazard of explosion. You may get burnt by battery acid while
electrical short circuit may cause personal injury or vehicle damage.
淫 Prohibit approaching the battery to naked flame or spark.
淫 Prohibit leaning your body above the battery when you start the vehicle through
jumper cable.
淫 Prohibit contact of cable terminals.
淫 Please wear the safety goggles when you operate near the battery.
淫 Prohibit battery acid contacting eye, skin, fabric or paint surface.
淫 Ensure the voltage of battery used for jumper starting is the same as that of the
original battery.
淫 Prohibit disconnecting the empty battery from the vehicle.
Violating the above notices or the following description during engine start through
jumper cable will result in battery explosion, battery acid burning or short circuit.
This will damage the electrical systems of the two vehicles and result in severe per鄄
sonal injury.

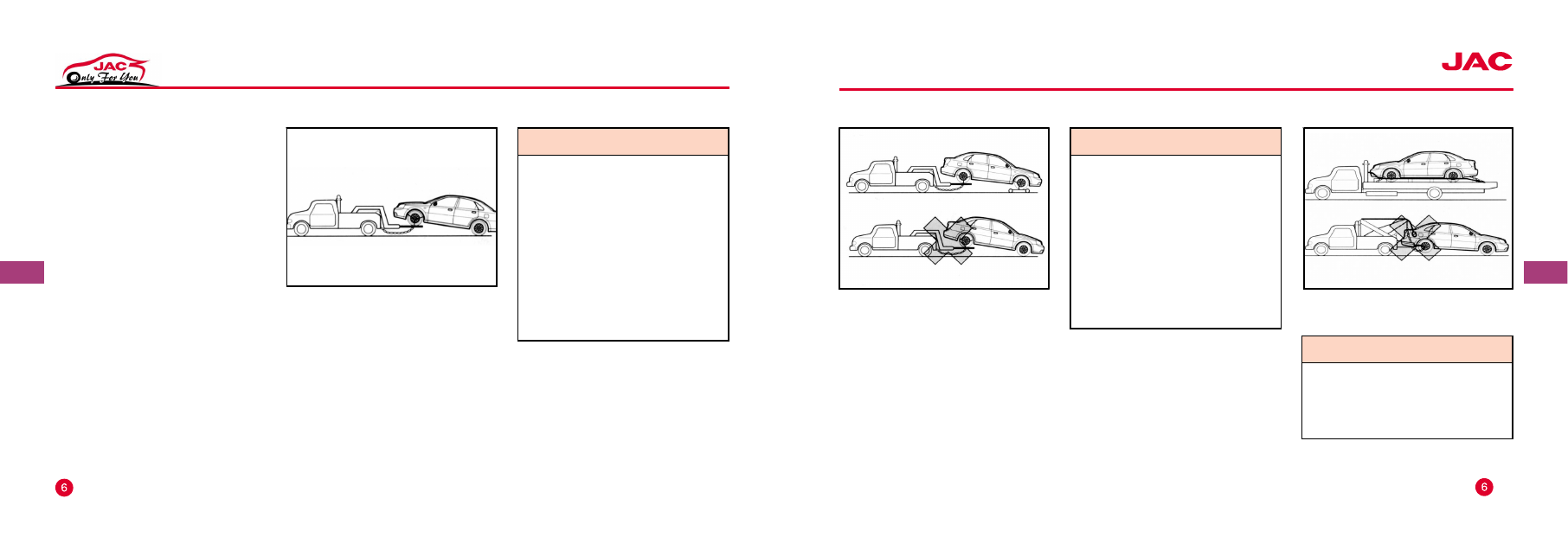

Towing your vehicle with wheel lift

1. Switch on the danger warning flash
lamp.
2. Turn the ignition key switch to ACC
(accessory) position.
3. Engage the neutral gear.
4. Release the parking brake.

5. The front wheels must be off the
ground during vehicle towing.

-11

Notes

If the vehicle shall be towed from the
tail, please use supporting wheels for
the towing mechanism under the front
wheels.
It's forbidden to have the front wheels
touch ground when towing the vehicle
from the tail. If the front wheels touch
ground during towing, the transmission
will be severely damaged.

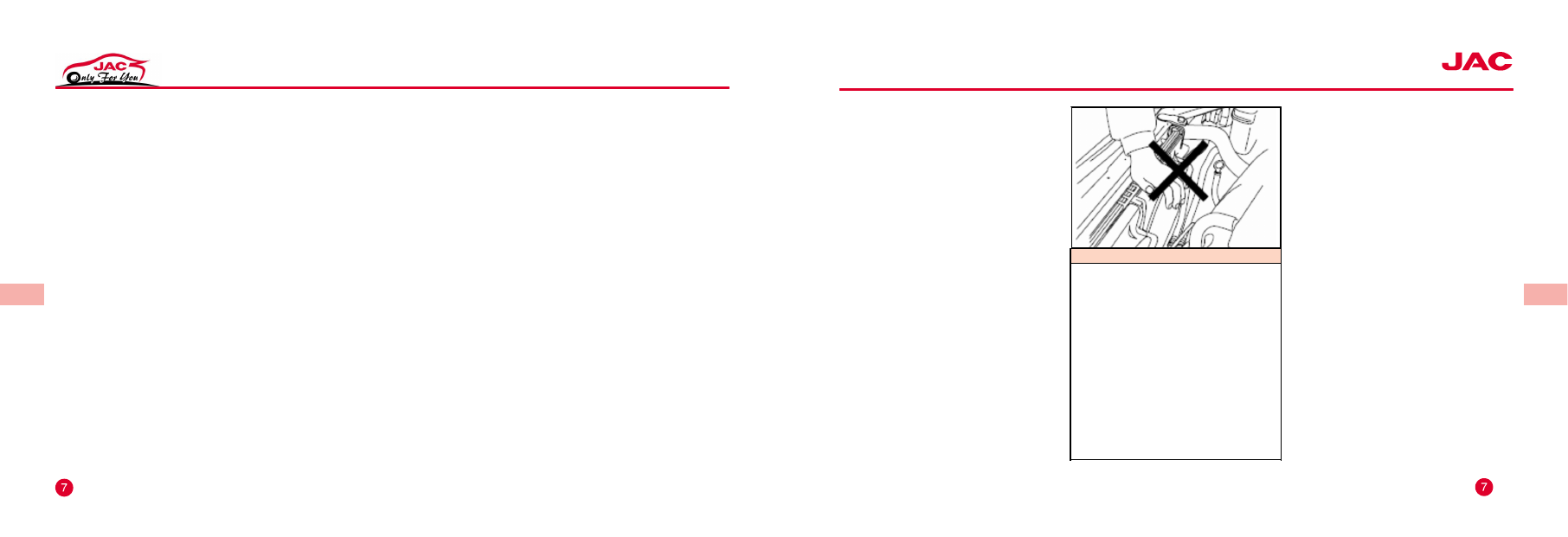

Notes

Prohibit towing the vehicle through
pendant chain type equipment.
The vehicle must be towed through
slab or wheel lifting equipment.

MO TORS

first. Keep the vehicle whose battery
has been discharged running.
2. Disconnect the negative wire from the
vehicle supplying jumper starting power.
3. Disconnect the positive wires of the
two batteries. Keep the jumper cable
and spare tyre together.
4. Run the vehicle whose battery has
been charged for about 20min. This will
allow the charging system to charge
battery again.
5. If discharge phenomenon occurs a鄄
gain, please consult the after service
center specially designated by JAC.

Towing vehicle

If the vehicle shall be towed, please
contact the after service center specially
designated by JAC or professional tow鄄
ing service company.

Notes

Passengers shall not seat in vehicle be鄄
ing towed. The towing speed shall not
exceed the safe speed or indicated
road speed limit.
Prohibit towing vehicle with damaged
part which is not completely fixed to the
vehicle.
Violating the above notices may result
in personal injury.

-10

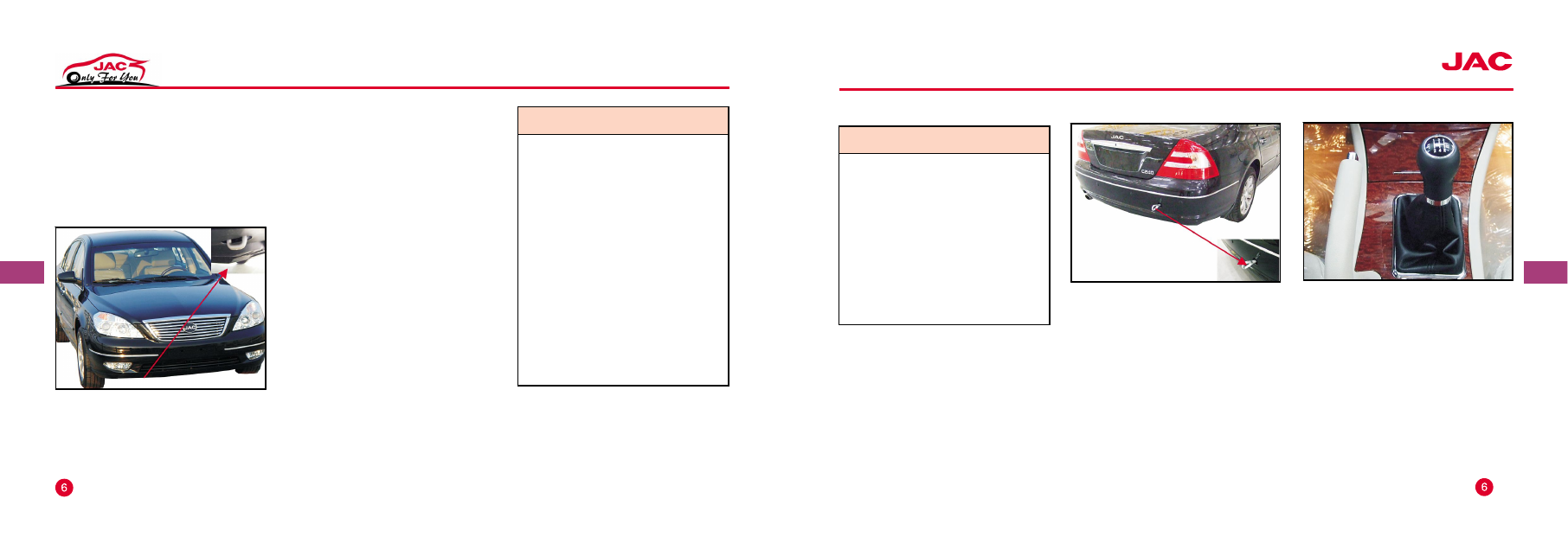

Rear towing hook

Tow the other vehicl e with rear towing
hook. The rear towing hook can be used
in emergency only (for example, tow the
vehicle trapped in the ravine, snow or
slough).
When using the rear towing hook, make
sure to keep the rope or chain perpendic鄄
ular to the towing hook. Prohibit applying
force to the towing hook laterally. Prohibit
sudden start so as to avoid damage.

Escaping from vehicle trapping

When the vehicle is trapped into snow,
slough or other unstable surface, please
escape the vehicle from such situation
according to the following procedures.
1. Turn the steering wheel leftward to
the end and then turn it rightward to the
end. In this way, a piece of empty land
can present around the front wheels.
2. Engage the reverse gear and drive
gear to and fro.

-13

Notes

The wheel being towed may be out of
control when towed by rope.
Prohibit towing if the wheels, transmis鄄
sion, axle shaft, steering system or
brake system are damaged.
Prohibit pulling the key out from the ig鄄
nition switch, otherwise, the steering
system will be locked to prevent vehicle
running.

MO TORS

-12

Emergency towing

If there is no towing vehicle in the event
of emergency, you can fix a rope to the
emergency towing hole under the wheel
to tow the stalled vehicle temporarily.
Front towing hole

The front towing hole is located under
the front guard. There shall be a driver
in the vehicle to control steering and
braking.
Such towing can be performed on hard
road only while the towing distance
cannot be long and the towing speed
cannot be high.
In addition, the wheels, axles, transmis鄄
sion system, steering system and brake
must be in good working conditions.

Notes

When towed by rope, the vehicle might
be damaged.
To reduce vehicle damage:
Make sure to use the towing hole if
there is no other towing equipment.
Tow the vehicle from the front end only.
Keep the towing rope away from the
bumper.
Ensure the two ends of towing roped
are fixed to the towing hole.
Pull the towing rope to check it.
Drive the vehicle slowly and try to avoid
sharp turn.

-15

Overheating of engine

If the engine coolant temperature indi鄄
cates overheating of engine or you
doubt the engine may overheat because
of other reasons:
1. Stop the vehicle.
2. Shut down the air conditioner.
3. Run the engine idling for a few min鄄
utes.
4. Ensure the cooling fan is working.

If the fan is not working while steam can
be seen, please carry out the following
procedures:
1. Stall the engine.
2. Leave the vehicle and don't open the
engine hood.
3. Wait for engine cooling.
4. Lift the engine hood carefully when
no steam can be seen.
5. Consult the after service center spe鄄
cially designated by JAC as soon as
possible.

Notes

Using air conditioner when climbing
long slope or during traffic jam may re鄄
sult in overheating of engine.

Notes

If steam can be seen, please leave the
vehicle and wait for engine cooling.
Steam may result in severe burning.

MO TORS

-14

3. Reduce wheel spin as much as pos鄄
sible.
4. Release the throttle pedal upon gear
shifting.
5. Step the throttle pedal slightly after
gear engagement.
If the vehicle cannot escape from the
difficult situation after several times of at鄄
tempt, it shall be towed. Refer to above
paragraph Towing Vehicle in this sec鄄
tion.

Notes

In case your vehicle is trapped into
snow, slough and sand soil, you might
have to drive it away.
First, check whether there are obstacles
or human around the vehicle.
The vehicle may advance or reverse
suddenly during operation, which may
damage the objects.
To avoid damage of transmission and
other parts, please observe the follow鄄
ing notices when escaping the vehicle
from trapping:
Don't step the throttle pedal upon gear
shifting or before drive gear or reverse
gear engagement.
Prohibit too high engine speed and
avoid wheel spin.

If the vehicle cannot escape from trap鄄
ping after several times of attempt,
please consider of other manners, for
instance, towing.

Notes

If the wheels keep fast idling, the tyres
may burst and hurt you or other pas鄄
sengers. Furthermore, the transmission
or other vehicle spare parts may over鄄
heat and result in engine compartment
catching firm or other damage conse鄄
quently. Try to avoid wheel spin in the
case of vehicle trapping, pay attention
to speed meter and prohibit wheel spin
speed exceeding 55km/h.

-01

Chapter VII Vehicle Maitenance

Maintenance

7-02

Safety protective measures

7-02

Driver inspection bill

7-05

Engine cabin

7-06

Engine oil filling

7-07

Air filter/filter element

7-09

Inspecting coolant

7-12

Power steering fluid

7-17

Front windscreen washing solution

7-18

Brake fluid

7-19

Storage battery

7-21

Fuse box in engine cabin

7-23

Cab fuse box

7-26

Lamp

7-29

Transmission belt

7-33

Tyre

7-34

When to replace the old tyre

7-37

Appearance curing

7-39

Maintenance plan

7-46

Maintenance in general driving condition

7-48

Additional maintenance of driving in severe
condition

7-50

MO TORS

Notes

Before working or inspecting under the
engine cover, turn off the ignition switch
and pull out the key.
Touching the live components when the
ignition switch is switched on will cause
electric shock or burned.
If you have to work in the engine room,
be sure to take off the loose coat which
is easily winded-up and take away the
jewelries. Keep the body away from fan,
strap and other moving components.

-03

淫 Prohibit connecting or disconnect鄄
ing the storage battery or any transistor
components when ignition switch is
switched on.
淫 When connecting storage battery
cable, pay attention to the polarities. Do
not connect the anode cable to the
cathode binding post or connect the
cathode cable to the anode binding
post.
淫 Pay attention to the storage battery,
ignition line and vehicle lead wire, take
care not to be injured for the high cur鄄
rent or voltage.

淫 When the engine is working in the
closed space (such as garage), good
ventilation should be guaranteed.
淫 Keep the children or pet away from
the used oil, coolant and other oil fluid.
淫 Prohibit treating the empty oil barrel
and fluid tank or the vessel containing
used oil and oil fluid together with the
life garbage.
淫 If inspection is needed under the
engine cover when the engine is run鄄
ning, take care if the vehicle moves
suddenly. Turn the gear change lever at
the neutral position and pull tightly the
parking brake.

MO TORS

-02

Maintenance

Special After -sale Service Center of
Jianghuai Automobile Co., Ltd. Knows
of your vehicle best and hopes that you
are satisfied with the vehicle. We wish
you can come to Special After -sale
Service Center of Jianghuai Automobile
Co., Ltd. When you need some mainte鄄
nance service for your vehicle. There,
you can buy pure Jianghuai automobile
components and receive the service
from the maintenance personnel trained
by Jianghuai Automobile Co., Ltd.

Mounting equipment outside the vehicle
Mounting equipment outside the vehicle
will affect the air flow around the body.
It may cause wind noise and affect the
work of front windscreen washer. So
please consult Special After -sale Ser鄄
vice Center of Jianghuai Automobile
Co., Ltd. Before mounting equipment
outside the vehicle.

Safety protective measures

When you are inspecting and maintain鄄
ing the vehicle, you must take protective
measures to reduce the danger to per鄄
son injuries and damages.
The following are some note items to be
followed when maintaining vehicle:
淫 Prohibit operating before the engine
cools down.
淫 Prohibit getting under the vehicle
that can only be supported by jack.
淫 Use safety support when operating
under the vehicle.
淫 Storage battery, all the fuel and the
part associated with fuel must be kept
away with fuming articles, flame and
spark.

-05

Driver inspection bill

Inspect the inner vehicle, outer vehicle
and engine room regularly to keep the
vehicle safe and reliable.
Outer vehicle
淫 Tyre
The expansion is mild (see 野wheel and
tyre冶)
There is no crack on the tyre side and
tyre surface.
There is no foreign matter in the tyre
thread.
淫 Wheel
The bolt and nut are tightened. (See
section VI 野How to Replace the Flat
Tyre冶)

淫 Lamp
All the traveling lamp, headlamp, rear
lamp, width showing lamp, steering sig鄄
nal lamp, stop lamp and fog lamp can
work normally.
淫 Oil fluid
Check the oil level of all the fluid tanks
under the engine cover is suitable.
淫 Windshield wiper of Front wind鄄
screen
Check the state of the wiper arm and
wiper blade (including windshield wiper
of rear window, such as equipment)
Inner vehicle
淫 Steering
Check whether the steering wheel is
over loosened (idling).

淫 Parking brake
Ensure the travel of the control rod of
the parking brake is suitable.
淫 Console
Check whether the operation of the all
the console instruments, control button
and warning lamp is normal.
淫 Rear mirror
Ensure that all the reflecting surfaces of
three rear mirrors are in good condition
and clean.
Check whether all the rear mirrors can
be readjusted.
淫 Controlling
Check whether the clearance between
the brake pedal and the clutch pedal is
suitable.

MO TORS

Notes

Even if th e engine is not running, the
engine cooling fan inside the engine
cabin may be started and cause dam鄄
age to you. So, the hands, dresses and
tools shall be kept away from the fan in鄄
side the engine cabin.

-04

淫 In order to avoid accidental person
damage, turn off the ignition switch and
pull out the key when operating under
the engine cover, unless the mainte鄄
nance procedure requires the engine to
keep running. If the engine must be
kept running when working, take off the
loose coat and take away the jewelries,
otherwise, they will be winded-up at the
moving components and cause dam鄄
age.

Inspecting the inner components of the
engine cabin

Before any inspection of the engine, ex鄄
tinguish the engine and stop the fan
from working to avoid any damage by
the cooling fan.
Besides, the voltage of the electronic
ignition system is higher than that of the
common system, so, touch the live
components of the vehicle is very dan鄄
gerous when the ignition is on.

Notes

If the combustibles fall on the engine
components of high temperature, it may
cause fire. These combustibles include
fuel, oil, coolant, brake fluid, front
windscreen washing solution, etc, and
plastic and rubber. The fire may cause
damage to you and others. So, take
care to avoid the combustibles flatter鄄
ing or falling on the un-cooled engine.

-07

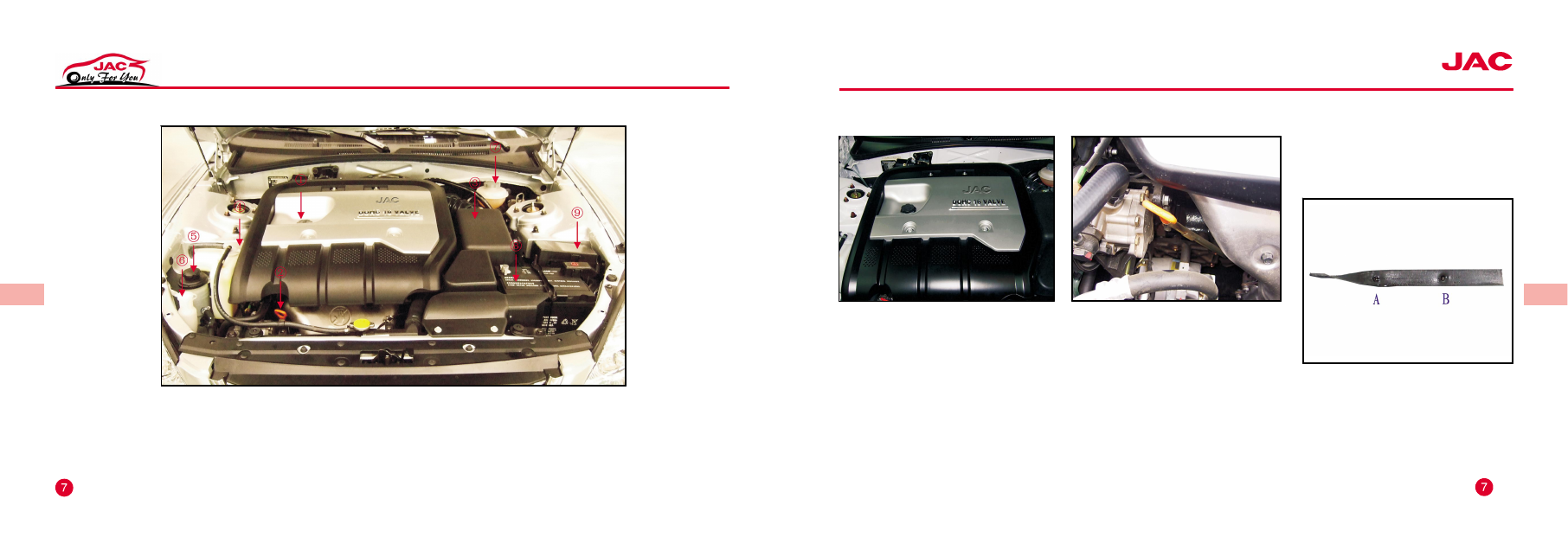

Engine oil filling

If the oil pressure warning lamp on the
combined instruments of the console is
on, it shows that inspection of the en鄄
gine oil level is immediately required
For details, see Section III 野Oil Pressure
Warning Lamp冶. You should check the
engine oil level regularly, for the warning
lamp only functions as warning.

Check the engine oil level

You爷d better check the engine oil when
filling oil. The oil should be cooled in or鄄
der to get accurate reading.
1. The vehicle shall be on the flat floor.
2. Shut off the engine, and wait for a
minute to make the oil flow to the stock
solution tray. If not, the actual berth will
not be shown on the oil rule.

3. Draw out the oil rule, insert back to
the place after wipe clean with paper
and cloth. Draw out again and keep the
tip downwards, check the berth.
When to fill engine oil

4. If the oil level is at the position of
mark hole (A) at the lower part of the oil
rule or lower than this position, you
should fill oil. In this section, we will
show which oil type shall be used.

MO TORS

-06

1. Engine oil filler cap
2. Engine oil rule
3. Engine air filter//filter element
4. Stock solution tank for engine coolant

5. Stock solution tank for power steering
fluid
6. Stock solution tank for front wind鄄
screen washing solution

7. Stock solution tank for brake fluid
8. Storage battery
9. Fuse box of engine cabin

Engine cabin

Notes

This job requires special skills, tool and
equipment.
Before trying to undertake this job, you爷
d better be sure that you are up to this
job.
It is suggested that it shall be done by
Special After -sale Service Center of
Jianghuai Automobile Co., Ltd.
Otherwise, it will cause damage or in鄄
jury to the vehicle.

-09

Notes

The normal operation of the engine re鄄
quires fresh air.
Prohibit driving the vehicle without
mounting air filter/filter element.
Driving without mounting air filter ele鄄
ment will cause damage to the vehicle.

The severe conditions include but not
limit to the following:
淫 Always cold start-up
淫 Frequently stop when the traffic is
not smooth
淫 Always travel for a short distance
淫 Always travel when the outer vehi鄄
cle temperature is lower than the ice
point
淫 Idling for a long time
淫 Always travel at low speed
淫 Travel under dusty condition

Air filter/filter elements

According to the maintenance regulation
introduced in this manual, check and
replace air filter element regularly.

MO TORS

-08

5. Do fill proper quantity of oil to make
the berth in the range of normal opera鄄
tion, that is, the oil rule is in the middle
of two mark holes. Insert the oil rule
back completely after finishing filling oil.
Which kind of engine oil shall be used?
It is suggested to use the following oil
types:
1. -20益 耀30益 SAE 10W/30 Grade
SG
2. -30益耀20益 SAE 5W/40 Grade SG
Engine oil additive
Do not add any substance into the oil.
The recommended oil can completely
ensure the engine run well and protect
the engine.

Replacing the Engine Oil and Lubricating
Oil Filter
The engine oil will lose lubricating ca鄄
pability after being polluted. Do replace
the engine oil as the maintenance regu鄄
lation. Replace the lubricating oil filter
each time when replacing the engine oil.
Under severe condition, the replacing
time of oil and lubricating oil filter shall
be shorter than the time stated in the
standard maintenance regulation.

Notes

The engine oil is irritative, it will cause
illness or death after swallowing it.
Keep away from the children.
Keep the skin from touching the oil fre鄄
quently or for a long time.
Wash the touched position with soap
and water or washing fluid.

Notes

Over filling of oil will affect the operation
of the engine.
Prohibit exceeding the MAX mark on
the oil rule.
Over filling will cause damage the vehi鄄
cle, the reasons are:
淫 Increase the consumption of engine oil
淫 The oil will spill from the ignition plug
淫 Alotofcarbonwillassembleontheengine

淫 Ensure the warning lamp and in鄄
strument to work normally.
Using which kind of coolant
Use 43/57 clean drinking water and the
coolant mixture in compliance with the
requirements of Jianghuai Automobile
Co., Ltd. This kind of coolant will not
cause damage to the aluminium compo鄄
nents.

Notes

When the engine is in heat state, do not
fill coolant, and fill after the engine be鄄
come cold. Otherwise, it will cause
great damage to the engine.

Notes

Try to use the anti -freezing solution of
the same brand. Different brand anti -
freezing solutions have different making
recipe. If mixed to use, chemical reac鄄
tion may appear in different additives,
which will invalidate the additives; the
effective period of most anti-freezing so鄄
lutions is two years (the period of some
products will be longer), make sure that
they are in effective period when filling;
replace regularly, generally, replace
once for every two year or every ten
thousand kilometers. For the taxi, they
need replace more frequently. Let out all
the old fluid when replacing, clean the
cooling system and then replace for the
new fluid; avoid using with water.

-11

The traditional inorganic anti -freezing
solution can not be used with water, be鄄
cause it will deposit and seriously influ鄄
ence the normal function of anti-freez鄄
ing solution. The organic anti -freezing
solution can be used with water, but not
too much water. Although glycol itself is
not poisonous, with the existence of an鄄
ti-rust solution, the anti-freezing solu鄄
tion becomes poisonous. Therefore, the
vehicle owner shall store the anti -
freezing solution in the special contain鄄
er which the children can not reach.
When filling anti-freezing solution, pay
attention not to splash the anti-freezing
solution on the vehicle paint, for it will
cause damage to the paint film; and
pay attention not to let the anti-freezing

MO TORS

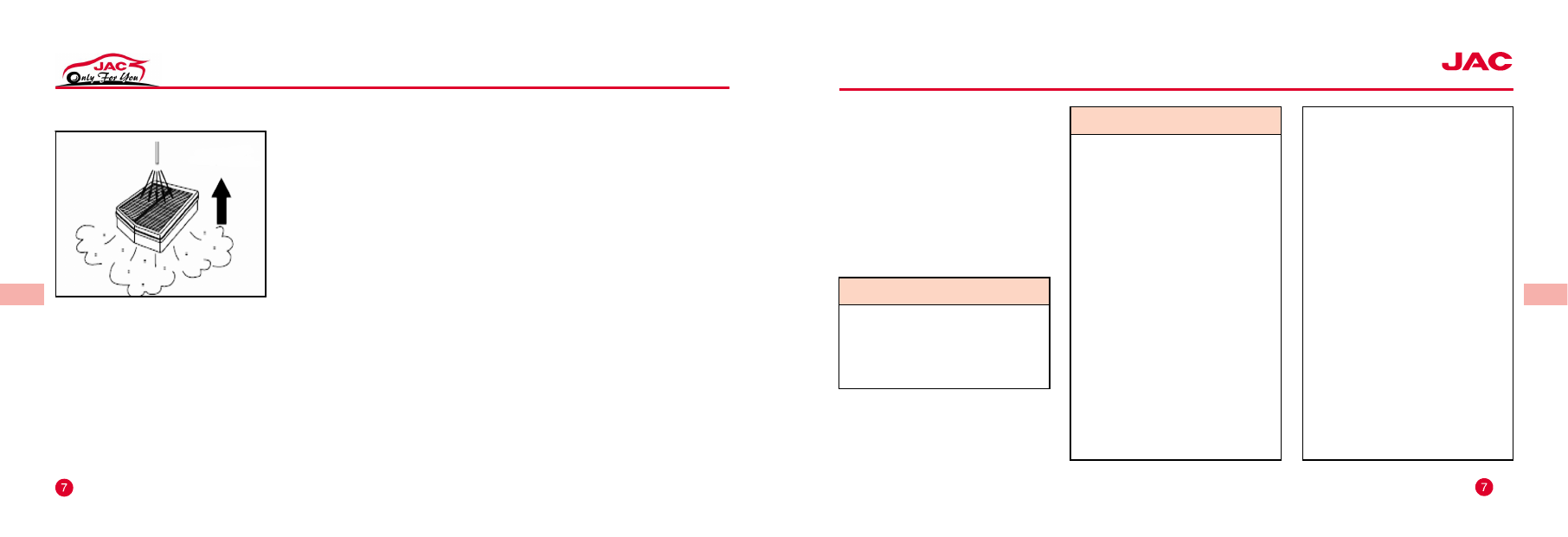

Clean the air filter

If the air filter element is dirty, clean it as
the following orders:
1. Flick the air filter elements to throw
away the floating dust
2. Clean the inner housing of the air fil鄄
ter
3. Cover the filter housing with wet cloth
when cleaning the filter element

4. Clean the filter element with com鄄
pressed air in the opposite direction to
the normal air flow
Maintenance regulation
See 野Section VIII Maintenance Plan冶.

Engine coolant

The following part has introduced the
cooling system of this vehicle and the
method of adding coolant when the
coolant level is low. If there is overheat
failure on the engine, see 野Overheated
Engine冶.
The mixture of 43/57 clean drinking water
and proper coolant has the following
functions:
淫 Anti-freezing, the lowest tempera鄄
ture can be -45益;
淫 Anti -boiling, the highest tempera鄄
ture can be 110益;
淫 Anti-rust; (Preservative agent shall
be added in it.)
淫 Help to keep normal engine ro鄄
tating speed;

-10

Normal air flow

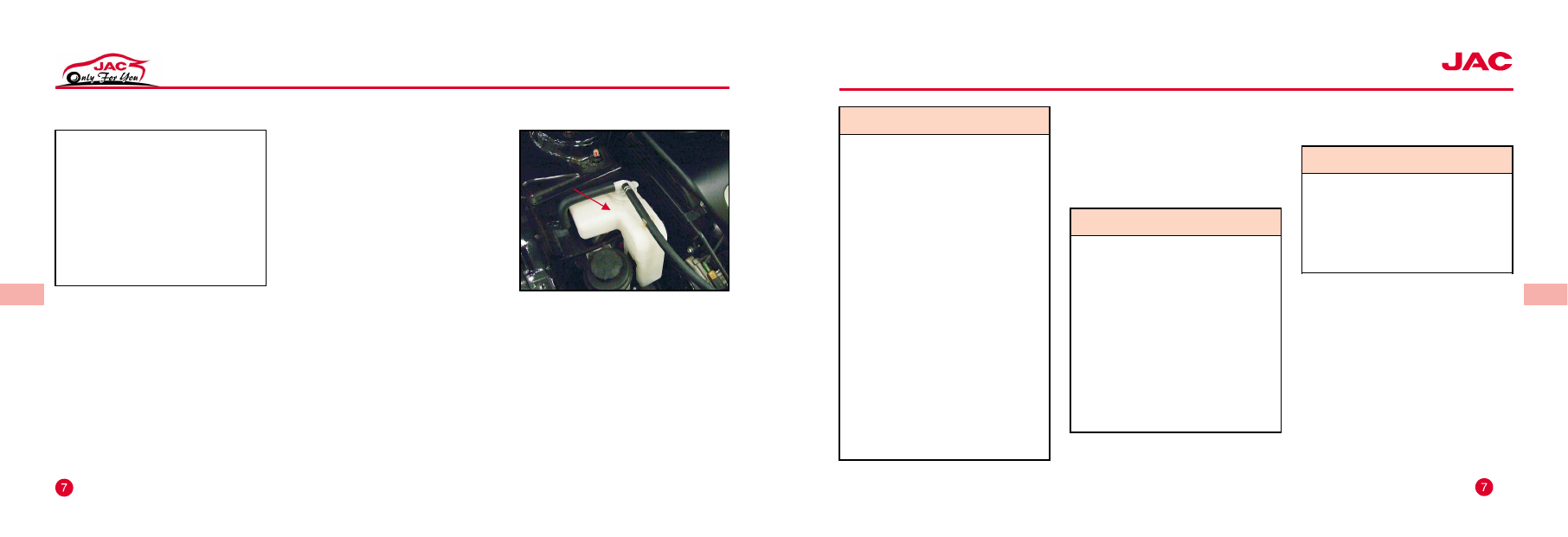

Adding coolant
If the fluid level is under the lower limit
(L) mark, add proper coolant mixture to
the expansion pot, but can only add
when the engine cools down.

Pressure cover of coolant stock solution
tank

The engine is overheated
The coolant temperature meter is on the
combined instrument of the vehicle
console. See 野Temperature Meter冶 in
Section 芋.

Notes

If unscrew the coolant expansion pot
cover or the radiator cover when the
engine and the radiator are very hot,
the steam and hot air will spray out and
burn you. So, do not unscrew the
coolant expansion pot cover or the ra鄄
diator cover when the engine and the
radiator are very hot. The vehicle shall
stop on the flat ground. After the engine
cools down, the coolant level shall be
between the upper (F) limit and lower
limit (L) of the coolant expansion pot.
When the engine reaches the normal
operation temperature, the fluid level
will rise, and when the engine cools
down, the fluid level will fall down a鄄
gain.

Notes

If splash the coolant on the high-tem鄄
perature engine components, it may
burn you. The coolant contains glycol, if
the temperature of the engine compo鄄
nents is high enough, the glycol will
burn. So, do not splash the coolant on
the high-temperature engine. When re鄄
mounting the expansion pot cover,
please confirm that it had been
screwed tightly.

-13

Notes

If the pressure cover board is not
screwed tightly, it will cause the coolant
to run away and cause damage to the
engine. So, do screw the pressure cov鄄
er tightly and correctly.

MO TORS

solution overflow to the engine parts

with high temperature, which will cause
combustion. For safety, the vehicle
owner shall let the engine in the cold
state when adding engine coolant and
anti -freezing solution. So, not only the
adding quantity is accurate, but also it
is safe.

-12

If you add coolant over 4 times in a
year, ask Special After -sale Service
Center of Jianghuai Automobile Co.,
Ltd. to check the cooling system of the
vehicle.
If you have used the proper coolant, it is
unnecessary to add the so -called in鄄
hibitor or additive solutions to improve
the performance of the cooling system,
for these inhibitors are harmful to the
system.

Inspecting the coolant

The engine coolant expansion pot is lo鄄
cated in the engine cabin beside the
vehicle passengers. The detailed posi鄄
tion, see 野General Drawing of Engine
Cabin冶.

-15

Notes

The radiator hose and other engine
components may be very hot, do not
touch these components; otherwise,
you will be scalded.
Do not run the engine when there is
coolant leakage. If you run the engine,
it will cause all the coolant run away,
and it will cause the engine to catch fire
and you will be scalded. So, repair all
the leakage points before driving the
vehicle.

If there is no leakage when the engine
runs, check whether the engine cooling
fan runs or not. If the engine is overheat鄄
ed, the fan shall be running, and if the
fan does not run, repair the vehicle.

How to add coolant to the expansion pot

Notes

The engine damage caused by running
engine without coolant is not in the
guarantee range.

Notes

It is very dangerous to only add clean
water to the cooling system, the boiling
point of clean water or alcohol and oth鄄
er fluid is lower than normal coolant
mixture. And the coolant warning sys鄄
tem of the vehicle is set according to
normal coolant mixture. Using water or
other improper mixture will cause the
engine overheated, and the warning
system will not send warning.
The engine caught fire will scald you
and others. Do use the mixture propor鄄
tioned by 43/57 of clean drinking water
and proper coolant.

MO TORS

The steam comes out of the engine

Cooling system

If the coolant inside the expansion pot is
boiling, do not carry out any operation
until the engine cools down. The vehicle
shall stop on the flat ground and ensure
the air conditioning is shut off.
After the engine cools down, the coolant
level shall be between the upper limit
and lower limit of the expansion pot.
If it is not between these two marks, it is
because there is leakage in the expan鄄
sion pot cover, radiator hose, radiator
and pump or other places.

Notes

If the steam comes out when the engine
is overheated, it will burn you seriously,
even if you are just opening the engine
cabin. If you see the steam comes out of
the engine, please keep away from the
engine. Shut off the engine, and make
every one far away from the engine till it
is cools down. Open the engine cabin
when there is no steam or coolant
comes out of the engine.
If continue to run when the engine is
overheated, the oil in the engine will
catch fire and burn you or others. If the
engine is overheated, shut off the en鄄
gine, get off the vehicle and wait till the
engine cools down.

Notes

If continue to run when there is no
coolant and cause the engine to catch
fire, the vehicle will seriously be dam鄄
aged. The expensive repair fee thus
caused is not in the guarantee range.

Notes

Even if the engine does not run, the
engine cooling fan in the engine cabin
may also start and cause damage to
you, so, the hands, coat and tools shall
be kept away from the fan inside the
engine cabin.

-14
