JAC S7. Service Manual - part 1

-03

Fluids and lubricants for vehicle use
Please use fluids and lubricants at spec鄄
ified intervals and specifications. Other鄄
wise, damages can occur to your vehi鄄
cle, even physical injury may happen.
Please read Chapter VII 野Maintenance冶
carefully.

Change oil per specified
Change qualified oil at specified inter鄄
vals and mileage and this will prolong
the lifespan of the engine. Use relevant
oil correctly under working ambient
temperature. Otherwise, severe dam鄄
ages may occur to the engine and such
damages are not subject to warranty. If
a vehicle is used most often on popu鄄
lated urban roads during rush hours or
dusty roads, greater amount of oil will
be consumed. Therefore, change oil
and oil filter at every 5,000km or 3
months' interval (subject which falls due
first).
If you are mostly often driving on good
roads, change oil and oil filter at every
5,000km or 6 months' interval (See
Chapter VII "Maintenance").

To prevent worriers later, please change
oil at after-sales service centers desig鄄
nated by JAC to ensure the oil is in
compliance with the specification and
usage requirements. Do not accept oil
from unknown sources or stored in al鄄
ready opened containers.

Check coolant level
Check the coolant level every week to
ensure that it is in the normal level limit
to avoid urgency during driving.

MO TORS

Safety and other precautions

This manual is important for you in
terms of physical safety and vehicle
lifespan. Ignorance of such information
may lead to severe consequences for
driver safety and vehicle performance or
loss of certain rights, including:
Correct use safety belt
A ll passengers in front and rear rows
should use safety belt while children
must be seated in the rear seat.
Safety belt should be buckled up when
driving on urban road or highways.
According to statistics, safety belt can
effectively lower death and severe injury
rates.

(For detailed explanations,

please refer to Chapter VIII, 野Safety
Belt冶.)

Check tires and tire pressures

Check tire pressure at least twice a
month, or before each driving, or when
load is increased. Inflate tires according
to specified rules. This will prolong lifes鄄
pan of tires and keep your vehicle in
compliance with design safety require鄄
ment. Do not forget to calibrate spare
tire pressure when your tires are inflat鄄
ed.

-02

Notes

Safety belt must be used in vehicles
equipped with air bag systems,
which serve only as an auxiliary unit
for safety belt. Air bag can only pro鄄
vide driver and passengers with
protection under the premise that
safety belts are on. In case air bag
opens in a collision accident and
driver and passenger in first row
who do not have belt on may greatly
increase opportunities for fatality,
even additional damages.

Notes

Excessive we aring and abrasion of
tires and too low or too high tire
pressures will lead to accidental ex鄄
plosion, causing physical injury.

-04

Important information

This manual comes with safety tips
which must be followed carefully to
avoid possibilities of injuries or vehicle
damages. Friendly tips and their usages
are as follows:

Safety Labels

Safety labels shown above mean 野CAN
NOT DO LIKE THIS冶 or 野AVOID THIS冶.

What should be emphasized is that this
manual must be read carefully as it
contains
information on how to drive calmly on
various road conditions and correctly
use the vehicles.
Please read the contents from time to
time and remember all the friendly tips
as it will benefit you when such informa鄄
tion is needed.

Parts, optional parts and acces鄄
sories

Please do contact the JAC designated
after-sales service center to ensure that
your vehicle is equipped with genuine
parts.

Friendly Tips

Friendly tips on FAQ

Notes

To avoid events leading to vehicle
damages or physical injuries.

Notes

Do not install non-OEM recommended
electrical equipment on the vehicle,
such as the warning device, power
source, in -vehicle cell phone, ignition
device and kerosene suppressor to
avoid severe damages of the vehicle,
especially the electrical system, which
can encounter malfunctions, even cir鄄
cuit break and flame. Damages due to
installation

of

suchnon

-OEM

recommended parts are exempted from
warranty. Infor -mation put on vehicles
includes JAC User爷s Manual: ONLY
FOR YOU, JAC Maintenance Manual:
ONLY FOR YOU, Simplified Operation
Manual: ONLY FOR YOU and DVD
User爷s Manual.

-05

Environment protection and energy
saving

Face to future technology
In consideration to environment protec鄄
tion, the Company adopts environmental
friendly materials and recyclable materi鄄
als to the extent possible in vehicle de鄄
sign and assembly. The production is al鄄
so in compliance with environment pro鄄
tection requirements.
Such manner of productivity is the result
of technology progress to make it easier
for disintegration and material break鄄
down for recycle and reuse purposes.
Asbestos and cadmium and other ma鄄
terials are no longer used while the A/C
system adopts non-CFCs refrigerants.
Your JAC vehicle emission system meets

the standard. In the valid use period of
the catalytic system specified by the e鄄
mission regulation, the emission can
reach contaminant limits. As the user of
JAC products, your contribution to envi鄄
ronment protection is prominent.

MO TORS

-07

Idle speed
Even at idle speed, engine burns oil
and produces noises. The fuel con鄄
sumption of a 5-minute idle time equals
to traveling about 1km. Therefore, the i鄄
dle time during parking should be
shortened as possible.
High speed driving
Excess accelerated driving can lead to
exorbitant fuel consumption and louder
noises. Even if the acceleration pedal is
released somewhat, fuel will be saved
while vehicle speed is not reduced no鄄
tably. The higher the speed the vehicle
travels, the louder the tire and wind
noises will be. When vehicle speed in
high gear exceeds 70km/hr, the noise
from the tire will be clearly evident.
Noises from a vehicle running at 150km/

hr are equivalent to noises of 4 vehicles
at the speed of 100km/hr or 10 vehicles
at the speed of 70km/hr.
Door
Close the door tenderly.
Tire pressure
Too low tire pressures can increase your
fuel consumption, accelerate wearing of
tires, add up to your cost of use and af鄄
fect driving safety while too high tire
pressures will reduce the adhesiveness
of wheels and increase body vibration,
thus affecting driving safety and com鄄
fort. Please check tires on a regular bi鄄
weekly basis.

Loading
Unnecessary loading can add up to fuel
consumption, especially during acceler鄄
ation on urban road, running on urban
road with the loading of 100kg will add
about 0.5L/100km in terms of fuel con鄄
sumption.

MO TORS

Awareness in environment protection
during driving
Awareness in environment protection
should be kept during driving. Thank
you for your efforts in lowering noises
and reducing waste gases. This is not
only energy saving, but also favorable
for improving life quality.
Unnecessary speedy acceleration will
obvious level up fuel consumption, tire
noises at starting and excessively high
engine idling rotation can increase noise
level by as much as four folds.
Shift to higher gears as possible. A vehi鄄
cle running at 2nd gear can produce
noises equal to noise made by 3 vehi鄄
cles at 4th gear at the speed of 50km/hr.

The first 1,000km

for new vehicles are crucial in terms of
their

durability

and

performances.

Please refer to relevant information.
Keep speed balanced
Shift to higher gears as possible.
In urban traffic, 4th t gear is often ap鄄
plied. The fuel consumption of vehicles
at 3rd gear can be 30% more than
those at 4th gear when running at a
speed of 50-80km/hr and more noises
are released to environment. The fuel
consumption of a vehicle running at 4th
gear can be over 20% more than that at
5th gear at a speed of 70-90km/hr.
Urban Traffic
Frequent stopping and moving, like at
cross-roads with traffic light control, will

prominently increase fuel consumption
and noise level. Be always cautious of
the traffic ahead of you to avoid unnec鄄
essary braking. Choose the roads where
traffic is smooth as possible. Be careful
of brake distance and do not frequently
apply brake or acceleration pedal in or鄄
der to reduce noise contamination, ex鄄
cessive emission and fuel consumption,
especially when driving in residential
areas or during night time.

Friendly Tips

If you have to park and move your
vehicle on urban road often, you are
advised to run on the highway for
100-200km at an interval of 5,000km
driving to effectively decrease carbon
residuals and engine shivering.

-06

Repair and check-up
During the repair, production and in鄄
spection processes, JAC adopts envi鄄
ronment friendly materials.
Do not repair commission and/or in鄄
spect the engine on your own. The rea鄄
sons are as follows:
淫 Due to unfamiliarity to equipment,
operations against the current environ鄄
ment protection regulations may hap鄄
pen.
淫 Recyclable parts are not recycled
for reuse.
淫 Contact to certain materials may do
harm to the skin.
淫

Inappropriate repair waives up

rights in claims.
Please turn your vehicle in a designated

after -sales service center for mainte鄄
nance purposes.

Wish you a pleasant driving!

-08

-01

Chapter II Technical Parameters and Vehicle Identification

Main vehicle dimensions

2-02

Vehicle quality parameters

2-03

Main fluids

2-04

Main engine parameters and performances

2-04

Power performance index

2-05

Gear ratio of transmission

2-05

Front and rear wheel alignment parameters (unloaded)

2-06

Wheel, tire specifications and cold state pressure

2-06

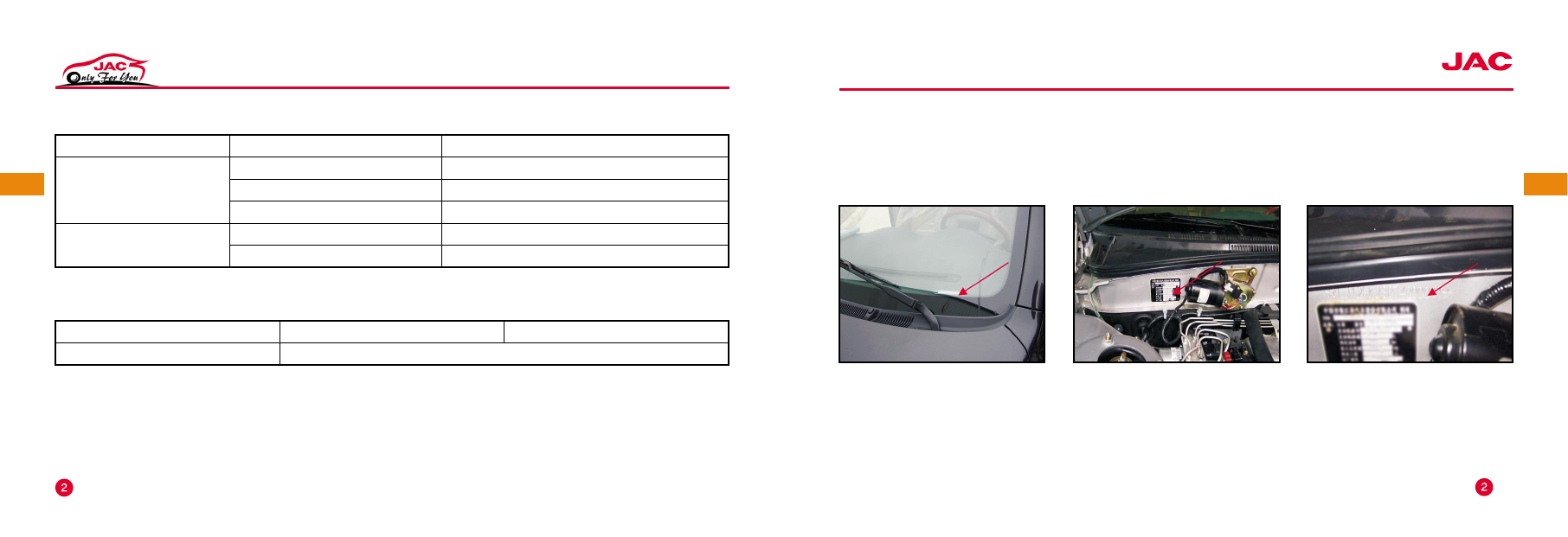

Vehicle VIN

2-07

MO TORS

-03

Number of Passengers

Person

5

Curb Weight

kg

1,470

Loaded Weight

kg

1,845

Front Axle Load (Curb)

kg

885

Rear Axle Load (Curb)

kg

585

Front Axle Load (Loaded )

kg

995

Rear Axle Load (Loaded )

kg

850

Items

Unit

Parameter

2.0L

2.4L

Vehicle quality parameters

MO TORS

-02

Main vehicle dimensions

Items

Unit

Parameter

Length

mm

4,865

Width

mm

1,805

Height (Unloaded)

mm

1,450

Wheel Base

mm

2,790

Front Tread

mm

1,565

Rear Tread

mm

1,560

Boot Capacity

dm

3

(h)

550

Min. Ground Clearance

mm

125

Approaching Angle

(毅)

15

Departure Angle

(毅)

16

-05

Items

Unit

Start and Acceleration Gear Shifting Time (0-100) km/h

S

Max. Speed

km/h

2.0L (MT)

臆18

185/5,400

2.4L (MT)

臆16

190/5,500

Power performance index

Items

Parameter

Shifting Method

MT (2.4L)

MT (2.0L)

Max. Output Torque 渊N窑m)

230

230

3.583

3.583

1.947

1.947

1.379

1.379

1.030

1.030

0.767

0.820

3.363

3.363

4.312

4.312

Gear Ratio

Gear

1

st

2

nd

3

rd

4

th

5

th

Reverse (R)

Main Reduction Ratio

Gear ratio of transmission

MO TORS

-04

Description

Recommendation

Volume

Unleaded Petrol

Octane Ratio: 93

70L

Engine Coolant

Premium Ethylene Glycol

7L

MT Lubrication Oil

SAE 75W/90 API G1-4

2.0L

(-20毅 to 30毅) Type of Engine Oil

SAE 10W/30 SG

4L

(-30毅 to 20毅) Type of Engine Oil

SAF 5W/40 SG

4L

Power Steering Fluid

PSF-3

1.1L

Brake Fluid

DOT4

about 0.64L

Main fluids

Items

Unit

Gross Displacement

L

Rated Power/RPM

kW/rpm

Max. Torque/RPM

Nm/rpm

Diameter 伊Stroke

mm

Idle Speed

r/min

Parameter

2.0 (MT)

95/5,500

172/3,000-4,500

85伊88

750依30

2.4 (MT)

100/5,500

193/2,500-3,000

86.5伊100

750依30

Main engine parameters and performances

-06

Item

Parameter (Unloaded)

Parameter (毅)

Front Wheel

Camber Angle (Unloaded)

8忆依30忆 (Left and right difference within 30爷)

Castor Angle (Unloaded)

5.6毅依1.5毅 (Left and right difference within 30爷)

Toe-in (Unloaded)

11忆依9忆

Rear Wheel

Castor Angle (Unloaded)

-40忆依30忆

Toe-in (Unloaded)

9忆依9忆 (Left and right difference within 30爷)

Front and rear wheel alignment parameters (unloaded)

Tire

205/55 R16 91V (Aluminum)

195/65 R15 91V (Steel)

Tire Cold State Pressure (kPa)

220

Wheel, tire specifications and cold state pressure

-07

Vehicle VIN

玉. Vin
There are three legal VIN codes on your
vehicle.
1.VIN code on the instrument panel

This VIN code is at the left corner of the
instrument panel at the driver side.

2. VIN code on nameplate
This VIN code is on the front side panel
under the engine hood at the passenger
side (See the following photo illustra鄄
tion).

3. Body VIN code under the engine hood
This VIN frottage is not on the name鄄
plate, but carved on the body under the
engine hood and above the nameplate.

MO TORS

-08

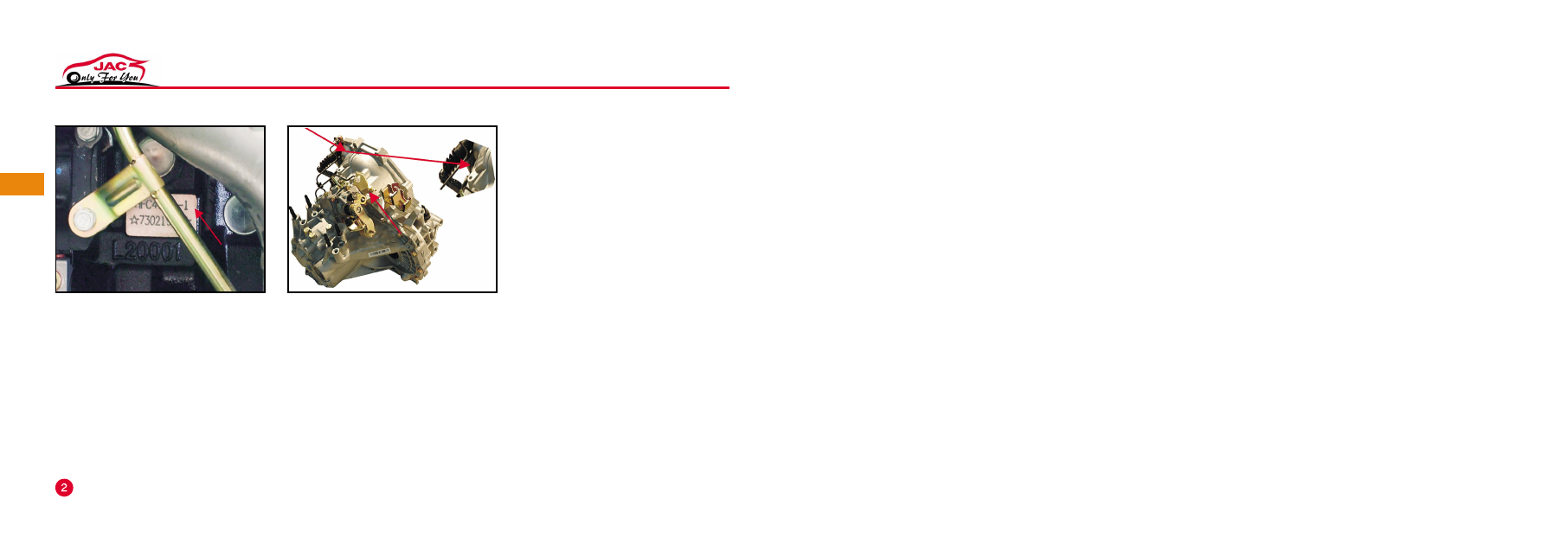

II. Engine No.

Engine No. is printed on the cylinder
block at the upper position of the en鄄
gine.

III. MT identification No.

MT Identification No. is at the connec鄄
tion end between the transmission and
clutch

.

-01

Key

3-02

Door and lock

3-06

Boot lock

3-09

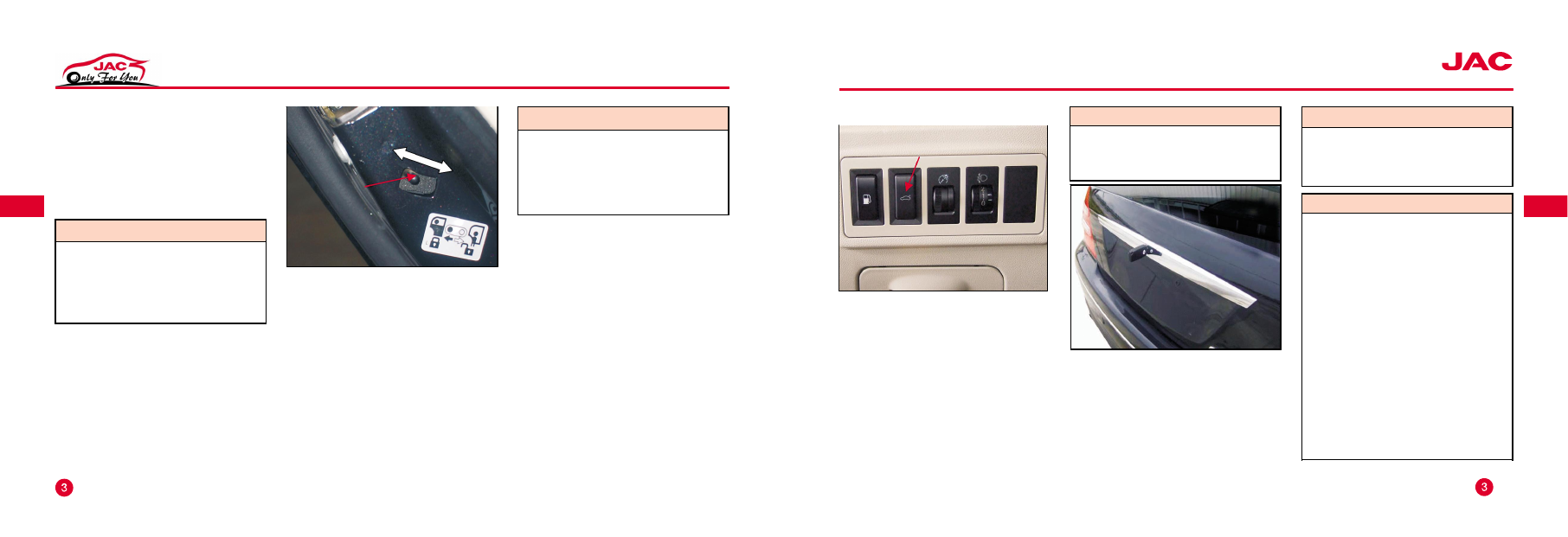

Oil tank cover release button

3-10

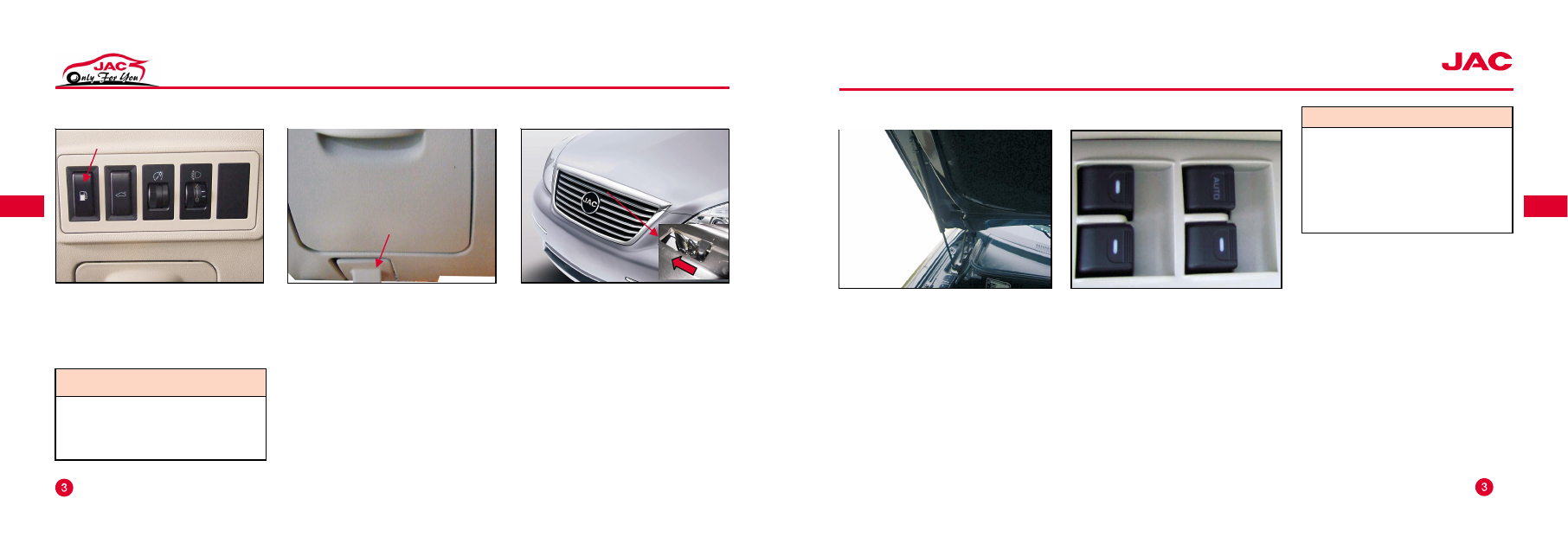

Engine hatch cover

3-10

Air operated outrigger

3-11

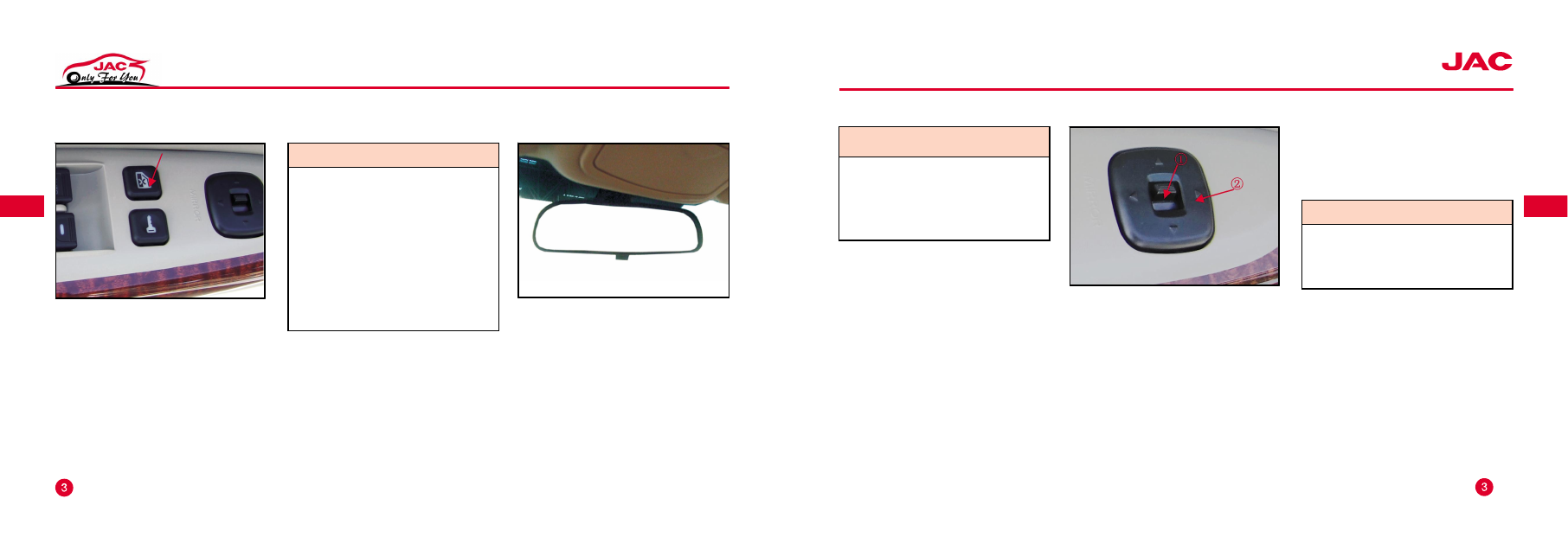

Electric window

3-11

Back mirror

3-12

Front seat

3-15

Rear seat

3-19

Inclinable steering wheel

3-20

Console

3-21

Combined device

3-22

Tachometer

3-24

Car speed gauge

3-24

Fuel gauge

3-25

Thermometer

3-25

Mileage/ shift/ time indicator light

3-25

Indicator light and warning light

3-27

Hazard warning flashing light

3-34

Other warning devices

3-34

Turning signal/ multi-function control lever

3-36

Front fog lamp

3-39

Rear fog lamp

3-39

Panel board brightness

3-40

Illumination angle adjustment of dipped beam light
and high beam light

3-40

Glove compartment

3-40

Cigarette lighter and ash tray

3-41

Cup support

3-42

Storage box at driver爷s side

3-42

Storage area of central control console

3-42

Rear seat armrest

3-43

Chapter III Use of Vehicle

MO TORS

Key

When you buy your new car, you will get
two keys. Please keep one key properly
as a standby one. The key coding is
recorded on one number plate (which is
attached with the key). For the sake of
safety, record the numbers on the key
plate and keep them in a safe place if
needed when you prepare a new key.

Remote control door lock system
Sometimes you will find the effective
range of emitter becomes smaller, but
this is very normal to any remote control
door lock system. If your emitter cannot
work or works only when stand very near,
please try the following procedures:
淫 Check the distance. Maybe you
stand a little far away from your car.
And in rainy or snowy day, you need
stand closer to the car.
淫 Check the place. To see if there are
other vehicles or objects blocking your
signal, walk a little to the left or right and
raise your emitter a little higher and try
once more.
淫 Check whether the cell needs to be
replaced. Refer to 野The Replacement of
Cell冶 in 野Remote Control Door Lock

Notes

Please well keep your key number
plate, for it is the basis when you pre鄄
pare a new one.

-02

Notes

Do not leave your child and key in your
car independently, for your child may
start the electric window or other control
devices, or even start your car, which
might cause serious injuries to your child
as well as to other people.
If your car is equipped with electric anti-
theft alarm system, only the key with cor鄄
rect electronic codes could start it up. The
key of the same shape but with wrong
codes could neither start the engine. If you
need an extra key or if you lose your key,
the distributor (s) authorized by Jianghuai
could prepare a new one for you if you can
correctly tell your key codes.

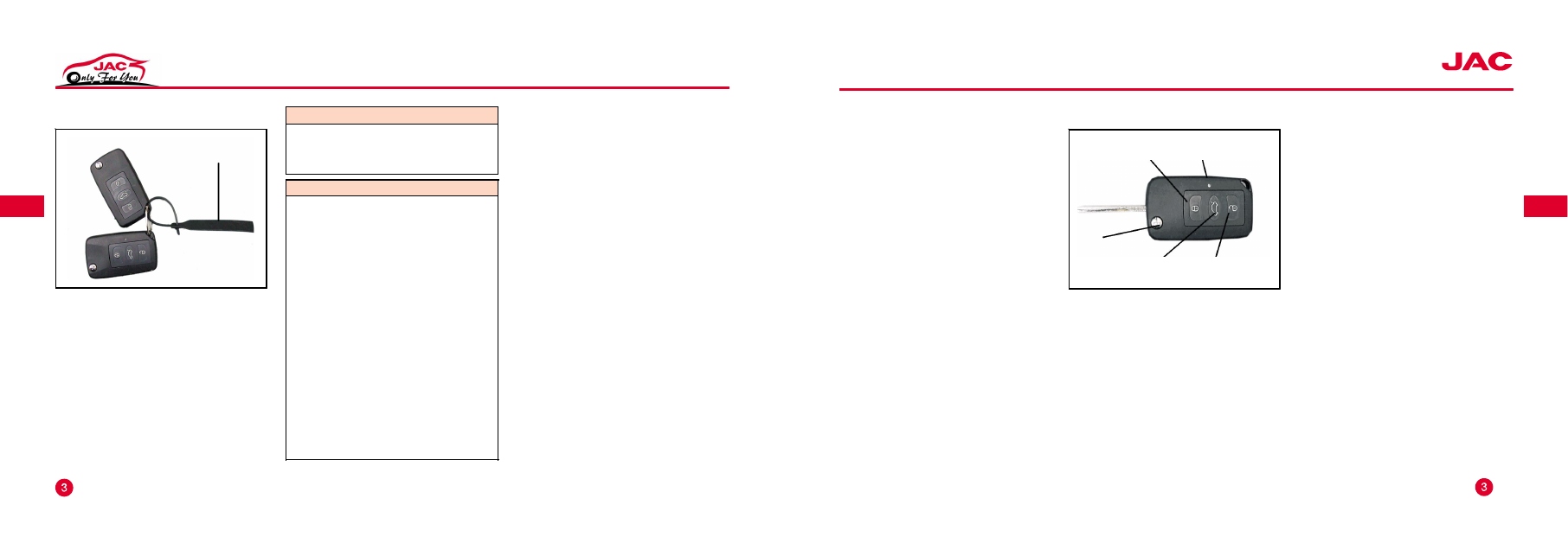

key number plate

System冶 of this Chapter.
淫 If there is still problem, please visit
the special maintenance center of
Jianghuai automobiles for service.

Remote control door lock system operation

You may lock or open the door by using
the remote control door lock system:
Lock: You may lock all doors if this but鄄
ton is pressed. If all the doors and
boots are closed, the hazard warning
light will flash for once, which indicates
that the car is well locked and the anti-
theft system is started.

Close the window remotely: If you press
the lock key on the remote controller for
over 300ms, the windows on the four
doors will automatically lift up until
closed.
Unlock: All the doors are unlocked if this
button is pressed. At this moment, the
hazard warning light will flash for twice
indicating that the car is unlocked and
the anti-theft system is cancelled.
Descend the window remotely: The win鄄
dows on the four doors will automatically
descend if the unlocking key on the con鄄
troller is pressed down for over 300ms.
If the door is not opened or the engine
is not started within 30s after the emitter
unlocks the door, all the doors will be
locked automatically and the anti -theft
system will be resumed.

-03

Lock

Luminescent diode

A

Boot

Unlock

MO TORS

Replacing the cell
Under normal use condition, the cell in
the remote lock emitter can be used for
two years.
If the light emitting diode lamp does not
light up or must work when approaching
near the car, it indicates that the electric
quantity of cell is insufficient and new
one should be replaced at once.
Type of remote key button cell: CR2032.

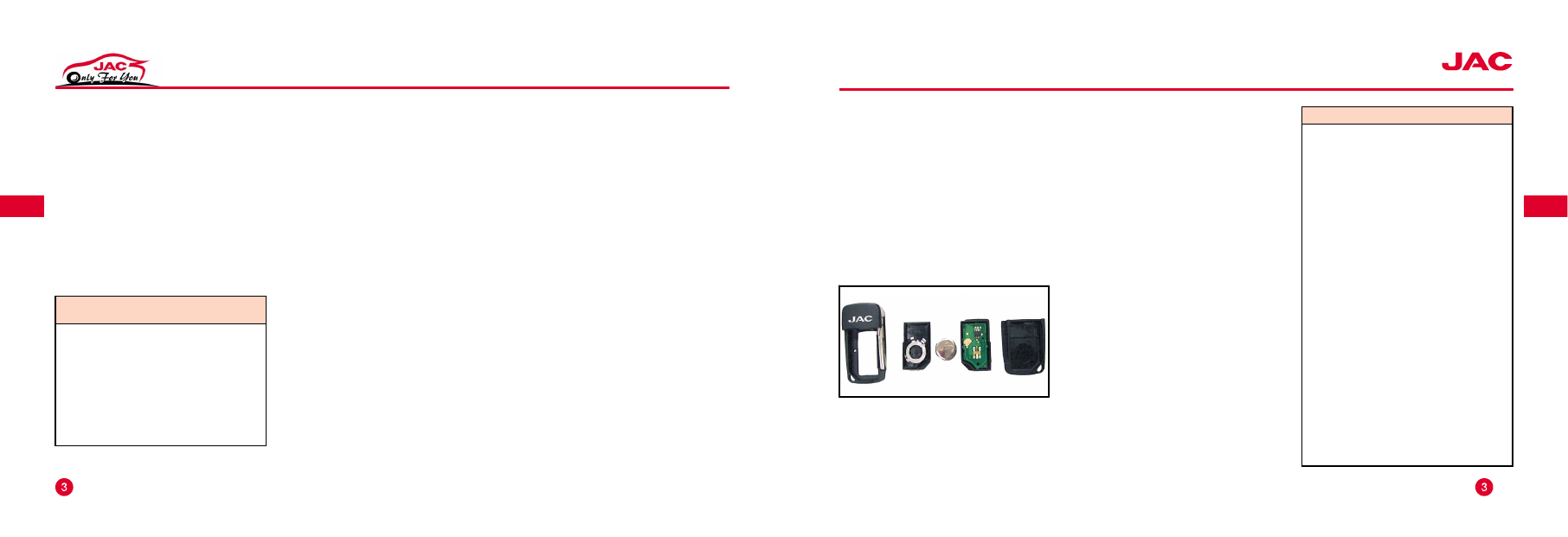

Steps to replace the emitter cell:
1. Dismount the cover plate of the front
face of remote key and take out the
emitter.

2. Carefully open the emitter cover, take
out the used cell and install a new one.
The positive pole of the cell must face
upwards.
3. Cover the emitter cover and make
sure the cover is tightly covered to pre鄄
vent water.
4. Put the emitter into the remote key
and cover the cover plate.
5. Test the operation of emitter.

荫

Press two buttons on the emitter for

around 10s continuously, and the LED
indicator light will rapidly flash on and
then out.

荫

Continuously press down the lock

and unlock buttons thrice respectively
and hold for over 1.5s each time. If the
LED indicator light distinguishes, loosen
the button. At this moment, the LED indi鄄
cator light will continue flashing.

Friendly Tips

When replacing the cell, be careful and
not contact the circuit board.
The static electricity transferred from
your body to the circuit board will dam鄄
age the emitter.
Do not touch the two surfaces of the cell
if you aren爷t wearing the gloves, for this

will shorten the service life of the cell.
The used cell will be harmful to the en鄄
vironment, so
淫 Comply with local recycling rules

for disposed cells.
淫 Do not throw it away together with

domestic wastes.
In order to keep the emitter at good condi鄄
tion, please abide by the following rules:
淫 Do not drop the emitter onto the ground.

淫 Do not put heavy objects on the emitter.

淫 Keep the emitter away from water

or direct sunshine. If the emitter is wet鄄
ted, mop it up with soft cloth.

-05

MO TORS

Boot: The boot can be opened if this
button is pressed.
When this button is pressed, the light
emitting diode lamp will flash for once
indicating that the boot is opened.
Bounce out the key: The key folded in
the remote control will bounce out if
Button A is pressed. The key could be
turned back to the remote control if
Button A is continuously pressed.

Matched key emitter
Each emitter is ele ctronically coded to
prevent other emitters opening the door
lock. If your emitter is lost or stolen, you
could buy a substitution emitter through
the selling and service center of
Jianghuai Automobile.
If you need one or more substation
emitters, you should take the current
emitter when you want to buy substitu鄄
tion emitter from the service center.
When the selling and service center is
matching the substitution emitter with
your car, the existing emitter must also
match with it.
If the selling service center finishes the
electronic coding to the new emitter, the
lost emitter could not open the door

lock. For each car, two key emitters at
most could be kept simultaneously.

Friendly Tips

If the ignition key is not pulled out,
the buttons on the remote door lock
emitter will not work and the anti -
theft system will not be started. Refer
to 野Anti-theft System冶 of this Chapter
for details.

-04

-06

Door and lock

Door lock

To lock the door with key outside the
car, you should insert the key and turn it
clockwise.
To unlock the door, turn the key counter鄄
clockwise.

To lock any door inside the car, you
should toggle the door lock control but鄄
ton right inward.
To unlock any door inside the car, you
should toggle the door lock control but鄄
ton left outward.

Notes

The temperature inside the car will rise
rapidly and exceed that outside the car.
淫 Do not leave the child or pet inside
the car individually; or else serious in鄄
juries might happen, for the child may
control the electric window or other
control buttons and even initiate the car.
淫 Do not leave the child with key in鄄
side the car, which will possibly lead to
serious injuries.

Friendly Tips

When you walk away from the unkept
car, you must lock all the doors and
take the keys away.

Friendly Tips

Only the door at driver爷s side is closed
can all doors be locked. If that door is
opened, all the car doors cannot be
locked by using the above methods.

-07

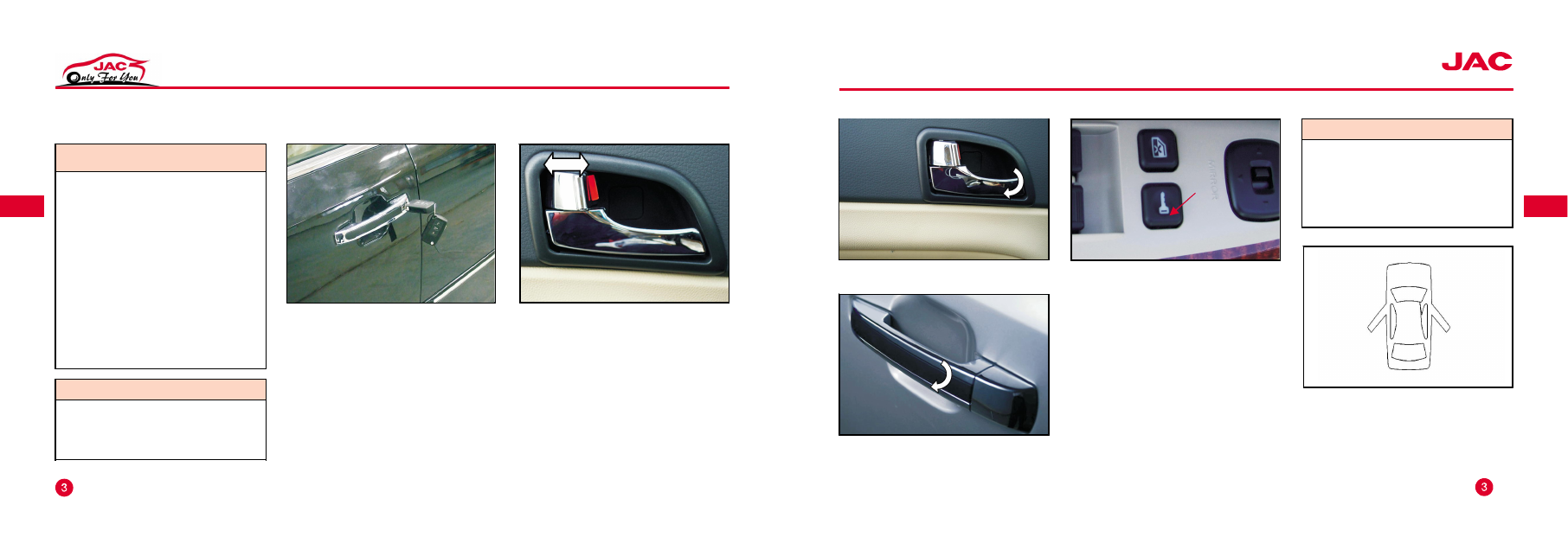

To open the door from inside of the car,
pull the door handle inwards.

To open the door from outside of the
car, pull up the door handle outwards.

Door central lock system

The electric door lock buttons on the
door switch of driver爷s side can control
the opening and closing of all the four
doors. By pressing the electric door
lock爷s central switch button, the four
doors will be locked. Press down the
central control electric door lock switch
button, the four doors will be opened. If
the car speed exceeds 40km/h, the
door lock will be automatically locked.

Door ajar warning

If one of the doors is not properly
closed, the door ajar warning light on
the combined device will light on until
the door is well closed.

MO TORS

Friendly Tips

When the child safety lock is setting at
野LOCK (locked)冶 position, do not pull
the door handle inside the car. Other鄄
wise, the handle may be damaged.

-08

Child safety lock
All rear doors of this car install the child
safety lock to prevent passenger (espe鄄
cially the child) from pulling the door
handle and opening the rear door from
inside accidentally.

To start up the child safety lock:
淫 Open the rear door you want to lock.
淫 Find out the child safety lock lever
which locates at door end near the
middle position.
淫 Slide the lever to LOCK (locked) po鄄
sition.

When the child safety lock is used and
you want to open the rear door, you
have to open the door from outside the
car.
To cancel the child safety lock, turn the
lever to 野UNLOCK (unlocked)冶 position.

Friendly Tips

All rear doors are equipped with their
respective locks.
The child safety lock at the left and right
rear doors must be started manually.

Notes

During driving, do not press the boot
switch button on the console, as the boot
will be opened if this button is pressed.

Boot lock

淫 Press the indicator button of boot
switch on the remote controlled key (see
野Key冶 of this Chapter) to open the boot.
淫 You can also open the boot cover
by pressing the boot switch on the left
switch group assembly of instrument
desk (shown in the above picture).

淫 To open the boot cover, please in鄄
sert the key and screw it clockwise, lift
the boot cover and return the key to
neutral position and then pull it out. To
close the cover, please press the boot
cover downward and lock it.

Friendly Tips

Make sure your and other people爷s
hands and other bodily parts are away
from the closing area of boot or tail door.

Notes

淫 If the car is driven under the condi鄄
tion that the boot cover or tail door is
opened, the exhausted gas will enter
the passenger chamber and lead to
serious casualties for the exhaust gas is
toxic usually.
淫 When the boot cover is opened, it
may screen out your rear vision. When
driving, if the rear vision is screened,
collision accidents may be caused,
which will damage your car or other
properties and even lead to casualty
accidents.

-09

MO TORS

Air operated outrigger

3. Lift the engine cover to the highest
point (air operated outrigger support).

Electric window

The switch of electric window locates at
the door handle at the driver爷s side. In
addition, each passenger door is e鄄
quipped with their individual window
switch.
Press downward the switch and the
window glass can be lowered.
Lift upward the switch and the window
glass can be lifted.

Lower the window glass rapidly
The windows on the four doors can be
rapidly lowered if the switches are tem鄄
porarily pressed downward to the bot鄄
tom (around 50ms) and then loosened.
By doing this, the window glass can be
completely lowered.
When the window glass is declining,
you can stop its moving by press the
switch once again. You can also lift the
glass by lifting the switch and hold it for
a moment.

Friendly Tips

淫 The electric window can be used
only when the ignition switch is con鄄
nected.
淫 The rear window cannot be fully
lowered.

-11

MO TORS

Notes

When driving, do not press the above
button, for the oil tank cover will be
opened if this button is pressed.

Oil tank cover release button

Press the oil tank cover switch on the
left switch group assembly of instrument
desk, and you can open the oil tank
cover.

Engine hatch cover

1. Pull the engine cover release bar at
left lower side of console.

2. Extend your hands to the front lower
side of the engine cover and turn the
engine cover release bar leftward.

-10

Notes

The child is able to operate the electric
window and possible to be blocked by
the window during the operation, thus
serious casualty accidents may be
caused.
When the child is sitting at rear seat,
the electric window lock must be ap鄄
plied.

Window locked

The electric window control device of the
driver爷s also includes a locking button.
When the locking button is pressed
down, the front and rear passengers
cannot use their window switches. The
driver can still operate all the windows at
locking condition. Press the locking but鄄
ton once again and the normal operation
of windows will be resumed.

Back mirror

Inner rearview mirror

The inner back mirror can be adjusted
upward, downward, leftward and right鄄
ward. Adjust the daily and night vision
of the mirror by using the inner rearview
mirror adjust rod. This adjustment will
reduce the glare of the headlight at the
back of your car.

-12

Friendly Tips

T he rearview mirror can be adjusted
only when the ignition switch is at ON
(connecting) position.

Exterior electric rearview mirror

The control switch of electric back mir鄄
ror locates at the front door switch panel
at the driver爷s side.
The rearview mirror can be adjusted to
the required direction through the four-
direction adjusting button (于) when the
exterior rearview mirror control button
(淤) is turned to the left side. The right
rearview mirror can be adjusted if the

exterior rearview mirror control button
( 淤 ) is turned to the right side. If the
control button is placed at middle posi鄄
tion, the rearview mirror at both sides
will not move.

Notes

The unclearness of back vision when
driving will lead to collision accidents,
damaging your car or other properties
and even cause injuries.

-13

MO TORS
