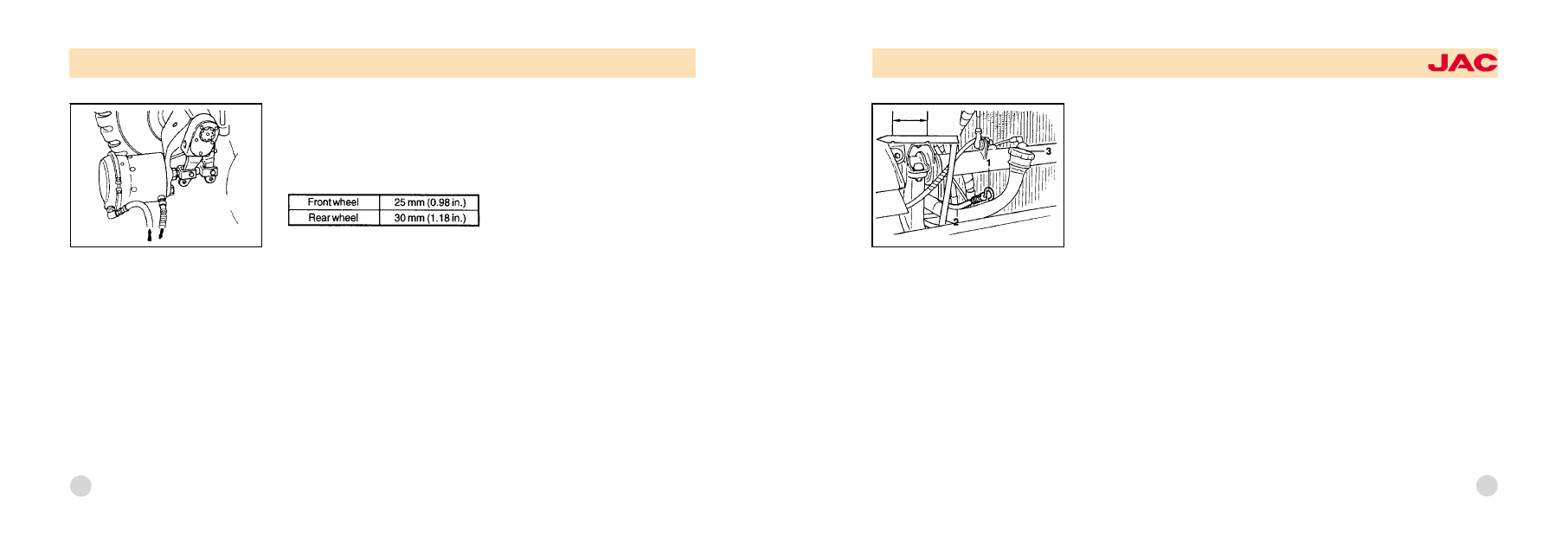

8. Measure the stroke made by the push red of the brake chamber when the
brake pedal is depressed all the way. Verify that the stroke is up to specifica鄄
tions given in the following table if it is out of specification, adjust with the
worm shaft.
Standard stroke of brake chamber push rod

9. Turn the wheel in the forward direction by hand and depress the brake
pedal to stop rotation of the wheel. Turn the wheel to check for dragging. With
slight foot pressure on the brake pedal, turn each wheel by hand to check that
the front wheels are slightly lighter to turn than the rear wheels or there is not
great difference and that right and left wheels are about equal.
10. As a final step, install the dust plug. Operate the vehicle at a slow speed
and perform brake tests to check for brake performance, uneven braking and
other troubles.

162

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

ENGINE OIL LEVEL
Position the vehicle on a level surface. The best time to check the oil level is
before operating the engine or about 30 minutes after stop of engine.
The checking procedure is as follows:
1. Wipe the level gauge 1 well with a cloth, insert it into the level gauge guide
2 and remove the gauge to check the oil level. The oil level should be between
"FULL' and "LOW" inscribed lines.
CAUTION:
If the oil level is checked when the engine is stopped before sufficient rise of oil
temperature, the detected level will be lower than the actual level, because
some oil accumulation in the engine does not flow back into the oil pan.
2. If the level is Iow, add engine oil through the filler cap 3. After addition of
engine oil, allow more than six minutes and then recheck the oil level.
3. If a badly contaminated engine oil is obvious when checking the oil level,
replace the engine oil irrespective of the service intervals.

163

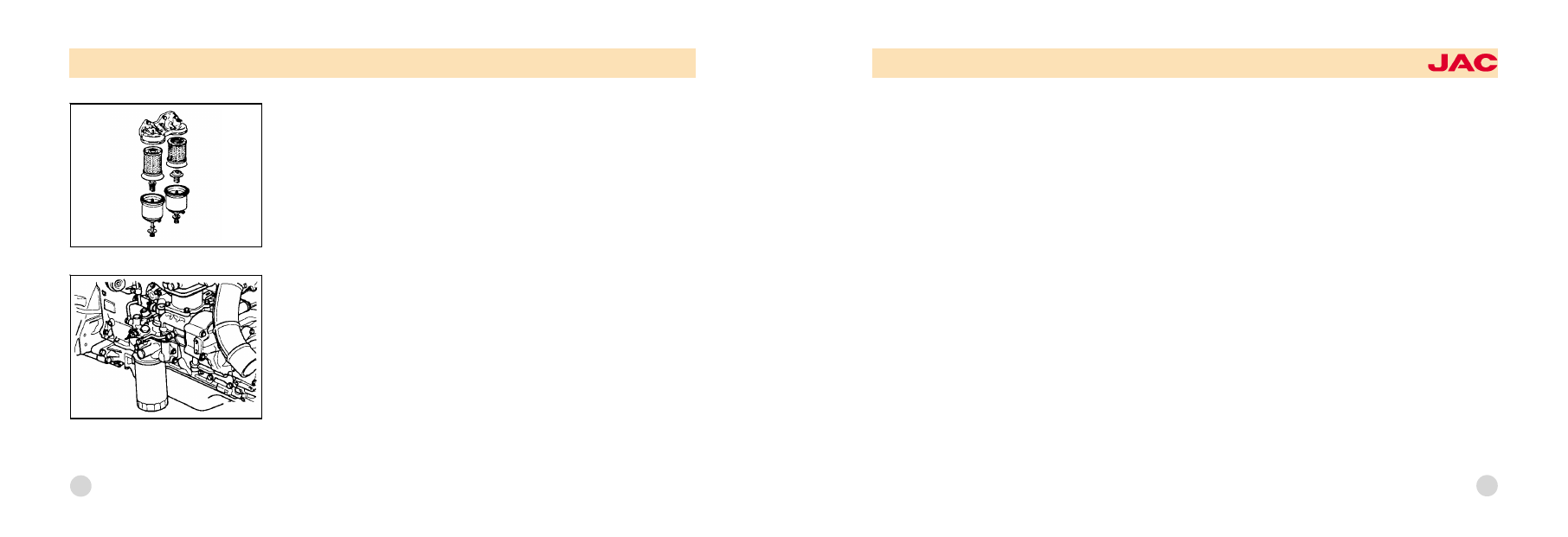

OIL FILTER

荫

The engine oil and filter should be changed at those intervals specified in

the maintenance schedule. If the car is being driven in severe conditions,
more frequent oil and filter changes are required.

荫

If the filter is blocked the warning light is on and if the oil pressure is low

the buzzer sounds at the same time. Replace it independent of the mileage.

荫

An element assembly cannot be reused.

Replacement of filter type
1. Put an empty container below the oil filter drain hose. Remove the air
bleeding plug and drain the engine oil out.
2. Disassemble the case by pulling the center bolt on the oil filter out and re鄄
move the element.
Use the genuine parts when you assemble. Replace the element and rub
packing of the case simultaneous. Apply engine oil on the rub packing before
assembling. Tighten the center bolt with specified torque 5.5依0.5 kg.m.
3. When you replace only the oil filter replenish the engine oil.
4. Crank the engine and check the oil leakage and the oil level later.

164

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

CAUTION
Be very careful when draining the engine oil as it may be hot enough to burn you.
Dropped oil may cause a fire. Wipe and clean each part in the engine room.

Replacement of cartridge type
If the filter is blocked, the warning light is on when the RPM is high.
Replace it independent of the mileage
If the oil pressure decreases the warning light also is on ant the buzzer sounds simultaneous. But the parking brake is
applied on it does not sound.
1. Put an empty container below the oil filter and remove the drain plug. Drain the engine oil out.
2. When the draining is finished pull the oil filter out with a wrench.
3. Use the genuine parts when you assemble. Assemble the rub packing on top of the filter after applying the engine oil
on.
4. When you replace the oil filter replenish the engine oil.
5. Start your engine. Check whether the oil leaks. The checking should be done before driving and after.

CAUTION
Split oil may cause a fire. Wipe and clean each part in the engine room.
Never reuse the filter assembly.

165

WINDSHIELD WASHER FLUID LEVEL
Check to ensure that windshield washer fluid is at a proper level.

Operation of wipers

荫

Push the knob to check that the windshield washer fluid is sprayed at the

correct position.

荫

Turn the lever and check the wipers for proper operation.

NOTE:
Be sure to operate the windshield washer before the wipers are operated.
Do not operate the wipers on dry glass,
This can result in more rapid wear of the wiper blades and may scratch the
glass.

166

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

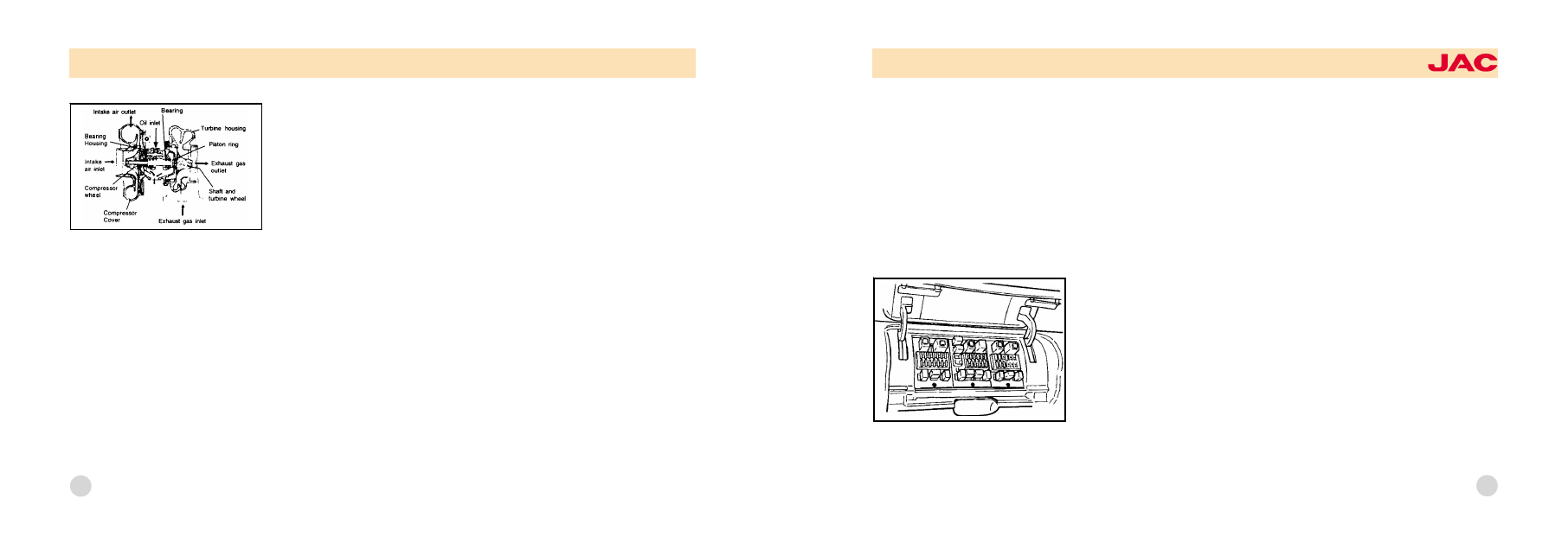

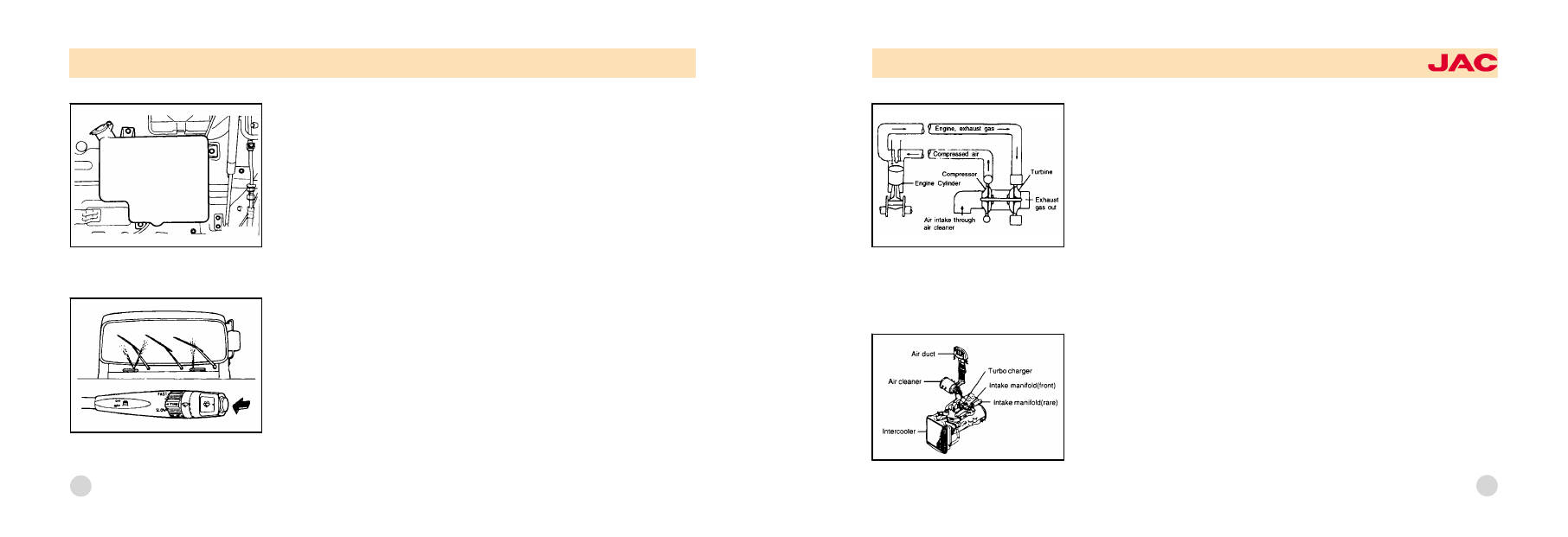

TURBOCHARGER
Principle of turbo charger operation
Turbo engine is a device that produces more power by supplying sufficient air
into the combustion chamber by using the energy of exhaust gas is usually
wasted in the general engine.
The exhaust gases are accelerated in the turbine housing and directed onto
the turbine wheel to turn it.
This spins the compressor wheel, which results in the intake air being forced
into the engine cylinders.
As the intercooler is installed that improves the fuel economy and power of the
engine, while reducing harmful exhaust gases to a minimum.

Intercooler
The intake air compressed by the turbocharger increases to 170~C and as a
result, power of the engine is limited by engine overheated. The intercooler
cools the heat. This improves the combustion efficiency and as a result, it in鄄
creases that the fuel economy and power of the engine, while reducing harm鄄
ful exhaust.

167

Precautions while operating
1. Check the oil level and oil pressure
Before starting the engine, measure the crankcase oil level. As soon as the
engine starts, check oil pressure indicator for nor mal rise.
2. Warm the engine up
After the engine starts, avoid sudden acceleration or sudden start.
Enough RPM is needed before starting engine until the engine is warm for 3 to
10 minutes.
3. No staring suddenly and No accelerating heavily
If you accelerate heavily, start suddenly or when you turn off the engine sud鄄
denly it may damage to the engine and turbocharger parts.

CAUTION

荫

If running a vehicle without air cleaner filter, foreign material drawn can de鄄

stroy engine and turbo charger.

荫

When you turn off an engine suddenly may damage bearing, hi-speed rota鄄

tion part of turbo charger inside, so let the engine run at idle for sufficient time.

168

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

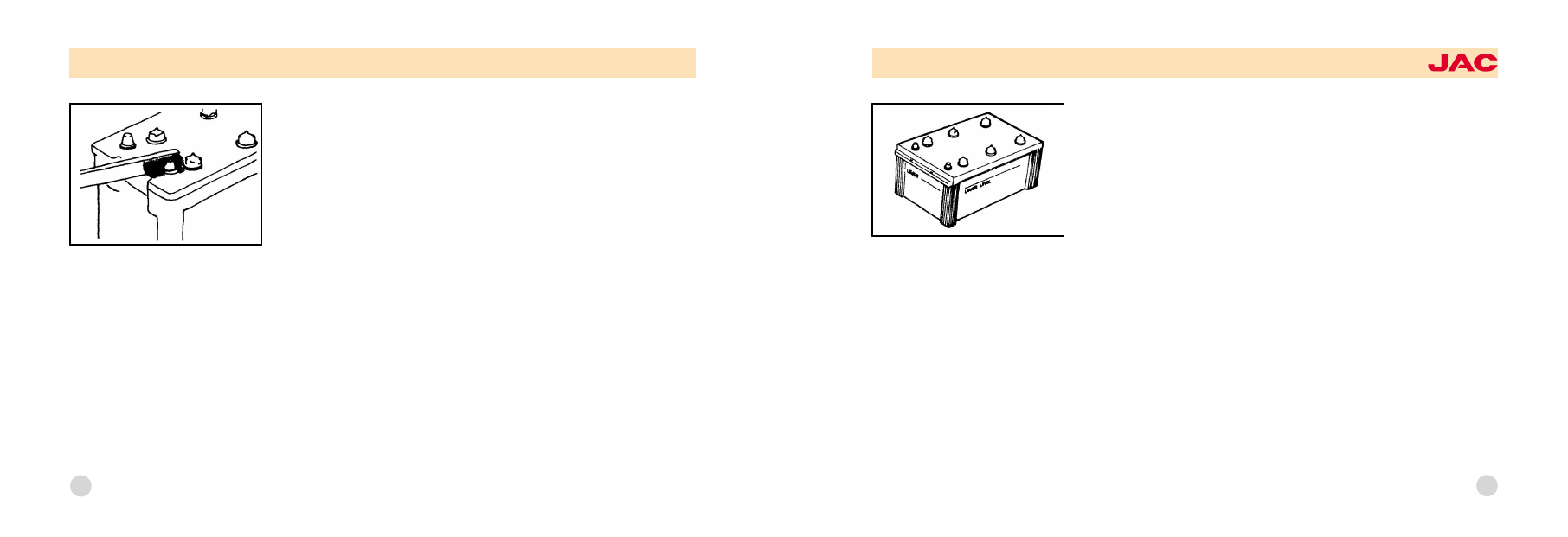

BATTERY INSTRUCTIONS
Check the battery fluid level and specific gravity at regular intervals.
CAUTION:

荫

The battery generates highly Inflammable gases.

Take special care not to use a fire or produce sparks near the battery.

荫

The battery fluid contains sulfuric acid.

In case of contact with the skin or clothes, immediately wash away with a large
amount of clean water and seek medical help.

Cleaning of battery terminals
1. Clean the battery terminals if they are stained or corroded. If there is white
powder on the terminals, wash with hot water.
2. Remove and polish the terminals with a wire brush or emery paper if they
are markedly corroded.
3. Apply a thin coat of grease to the terminals after cleaning and tightening.
NOTE:
The terminals must be firmly tightened. Before cleaning the terminals, make
sure the caps are installed securely to prevent foreign matter from entering the
battery.

169

Fluid Quantity
The fluid level should be between the "UPPER' and "LOWER' level lines. If the
level is low, add distilled water up to the 'UPPER' line.
NOTE:
If your battery has only one level line, the line indicates the "LOWER" level
(lowest).
If your battery has no level line, the fluid level should be between 10 and
15mm above the plates.
If the level is low, add distilled water until it is 15mm above the plates.
NOTE:
After addition of water, be sure to charge the battery (by operating the vehicle),
because otherwise the fluid could be frozen in winter.
Specific gravity
Measure the specific gravity. If it is less than 1.220 (at a fluid temperature of
20~C), recharge the battery.
NOTE:
The standard specific gravity of battery is 1.260 to 1.270 (at a fluid temperature
of 20~C).

170

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

REPLACEMENT OF FUSE
If the electrical system is out of order, open the cover and check for a blown
fuse in the following sequence.
1. Open the cover.
2. Remove the circuit checker from the reverse side of the cover.
3. Insert the female terminal of the circuit checker into 'CHECKER' ground ter鄄
minal and touch the male terminal to the fuse top surface.
4. If the lamp lights, the fuse is good.
The headlamp circuit should be checked with the head light switch at lighting
position.
5. Replace the defective fuse.
CAUTION:

荫

Use of a fuse out of specification or wire could be dangerous. Be sure not

to use a substitute fuse. Make sure that a blown fuse is replaced with a gen鄄
uine fuse. If a defective point cannot be located, have inspection made at your
nearest service shop.

荫

Do not pour water over the relay and fuse box. Do not put your foot on the

box or kick it. When the inside of the cab was cleaned with water, remove the
water completely through the drain hole in the floor and then tilt the cab.

171

CENTRALIZED LUBRICATION SYSTEM(If installed)
C.L.S (Centralized Lubrication System) is the device to lubricate a proper quantity of grease into all major chassis parts
(except propeller shaft) automatically at regular interval of time through an exclusive lubrication pipe with a control unit
during driving.
Inspecting & Replenishing Grease
Pour grease to the MAX remarked on the reservoir tank.

荫

Inspect or add grease every 2 months

荫

Recommended grease: NGL 100,000

CAUTION

荫

When the grease is poured into the reservoir tank it must be a pure thing.

荫

Replenish grease through the exclusive lubrication inlet to avoid entering foreign material.

NOTE
Lubricate manually with pressing the manual lubrication switch beside the timer as required especially in rainy time or af鄄
ter washing a vehicle. Lubricating interval has specified 6 hour when the vehicle is delivered. Do not necessary to adjust
again.
CLS Inspection

荫

Pour grease into the reservoir tank. Turn the ignition key to the ON position and push the manual button.

荫

Check the operating condition of the pump. If it is normal open a plug on the end of the fractionator. The pump

should be operated continuously until the grease is flowed.

荫

Turn the main switch off after bleeding air completely from the main pipe and then lock the plug.

172

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

荫

Turn the battery switch on for 15 seconds and off for 5 repeatedly and then check whether the grease lubricates.

荫

Check the indicator lamp is off when the pump is operated.

CAUTION
Do this procedure once a day before driving.
NOTE

荫

The auto grease indicator light is turned on at the same time with operation of the pump, and after 3 seconds the light

is off. The pump is operated for 154 seconds at one time.

荫

If the auto grease indicator light is illuminated continuously even after 3 seconds there is a malfunction in the CSL.

Have the CLS inspected and repaired by an authorized JAC dealer.
CAUTION

荫

Turn the main switch off after having the pump worked for 154 seconds although the lamp is off after 3 seconds nor鄄

mally.

荫

Inspect the tightening condition of leak age of the conjunction part and grease line.

Management of CLS

荫

Check that there is the grease lubricated at a necessary part around the refueling hole and leaking grease at con鄄

necting part of thelubricator and fractionator, periodically.

荫

Wash the grease container with benzene or mineral oil. Never use trichloroethelene or equivalent solvent.

荫

Maintain the main switch is OFF when the vehicle is not working for a long time.

荫

If you work the CLS when the tank is empty, it may be damaged. Inspect frequently.

173

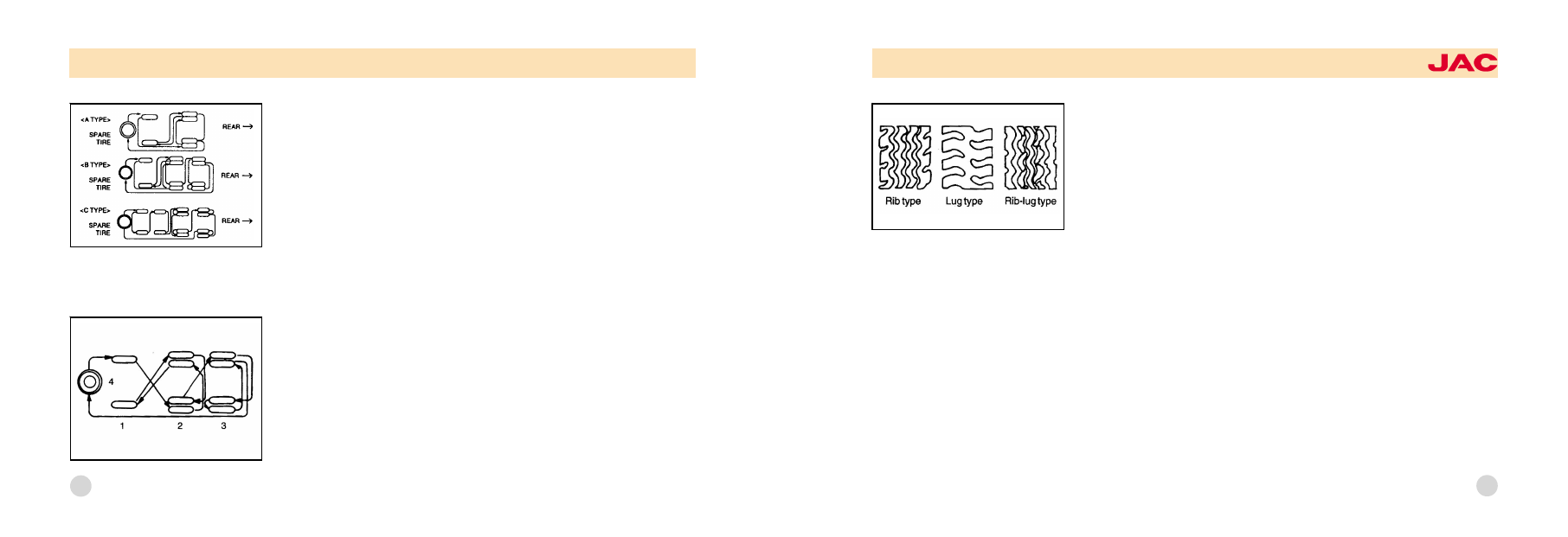

TIRE ROTATION
Tires should be rotated every 8,000 km (5,000miles). If you notice that tires are
wearing unevenly between rotations, have the car checked by a JAC dealer so
the cause may be corrected.
After rotating, adjust the tire pressure and be sure to check wheel nut tight鄄
ness.
NOTE:

荫

Do not mix biss-ply and radial-ply under any circumstances.

荫

In ace double rear wheel, the difference of outer diameter between outer

wheel and Inner wheel Is less than 12mm.

DOUBLE REAR AXLE
1. Front tire
2. Rear front tire
3. Rear reartire
Spare tire

174

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

PRECAUTIONS BEFORE HIGH SPEED OPERATION
The higher the vehicle speed, the more heat the tires generate, and eventually
there is a danger or a burst.
The heat generated by the tires varies greatly with the tire pattern, tire inflation
pressure, load and speed. Pay attention to the following points.

荫

Keep the tires inflated at normal pressure.

荫

Avoid overloading.

The lug type pattem tires are not suited for high speed operation, as they tend
to skid. If your vehicle is equipped with the lug type tires, care should be tak鄄
en not to operate it at very high speed.
Exercise special car when controlling the steering wheel or applying brakes on
a wet road surface.

175

TROUBLESHOOTING
Refer to the following causes when the vehicle fails, and fake the corrective action as soon as possible. If the causes
can not be founded out, have the vehicle checked and repaired by an authorized dealer.

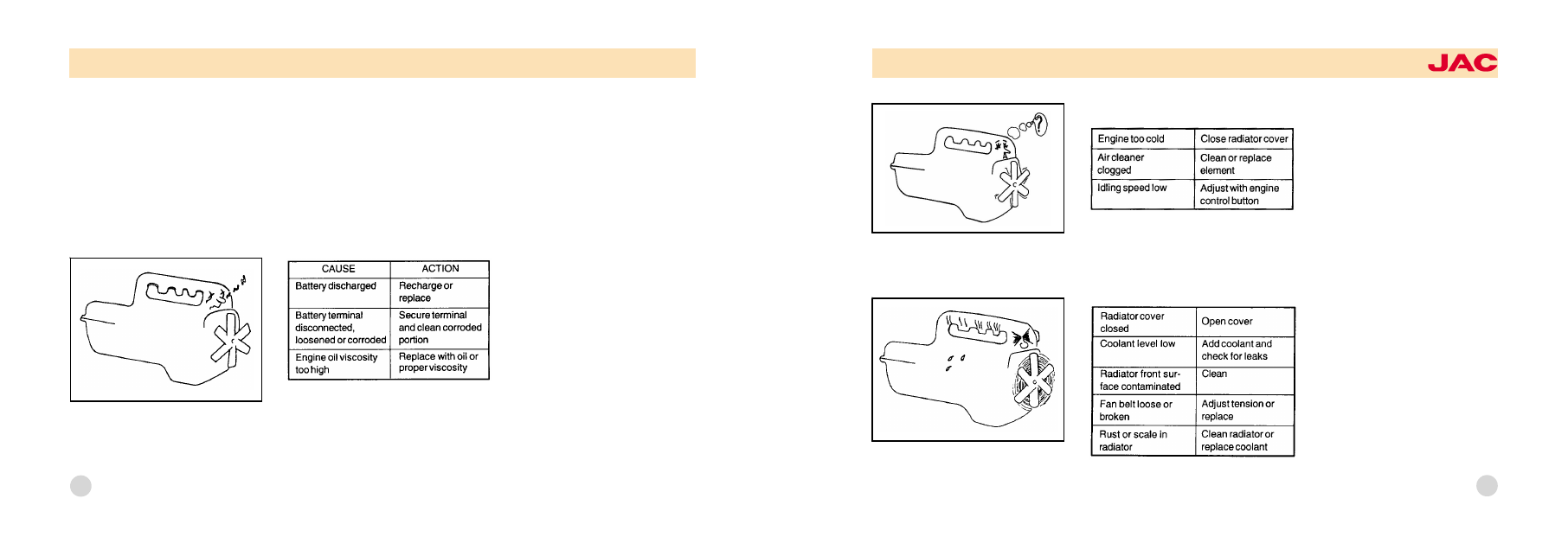

When the starter switch is in 'S' position, engine doesn't start.
Starter does not rotate at all or rotates slowly.

176

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

Engine stalls when speed is reduced

Engine overheating

177

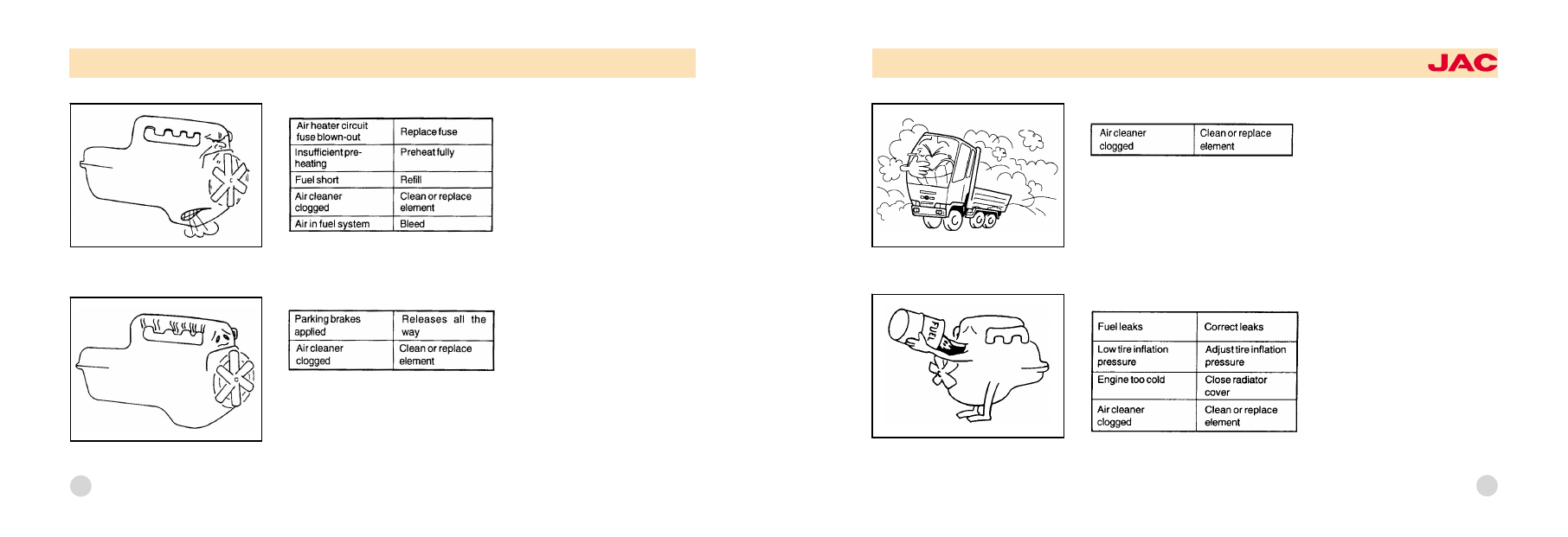

Starter rotates but engine does not start

Low torque

178

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

poor exhaust emissions

Excessive fuel consumption

179

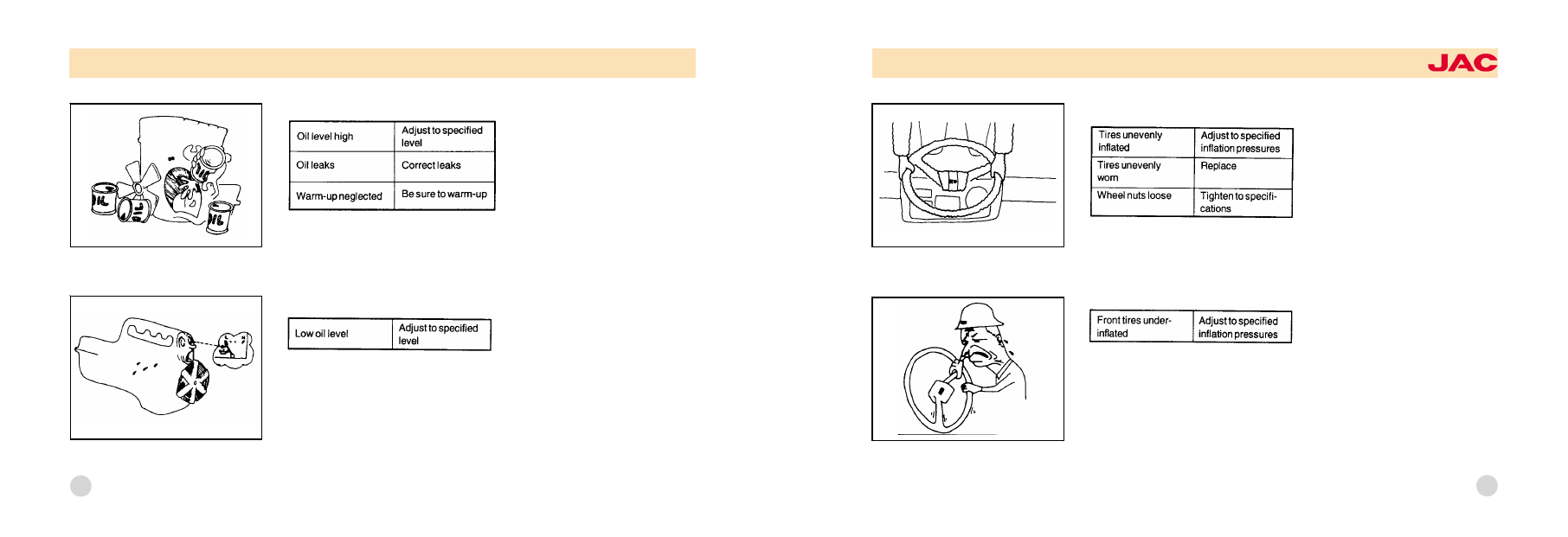

Excessive engine oil consumption

Engine oil pressure does not rise

180

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

Steering wheel and vehicle make abnormal vibration

Hard steering

181

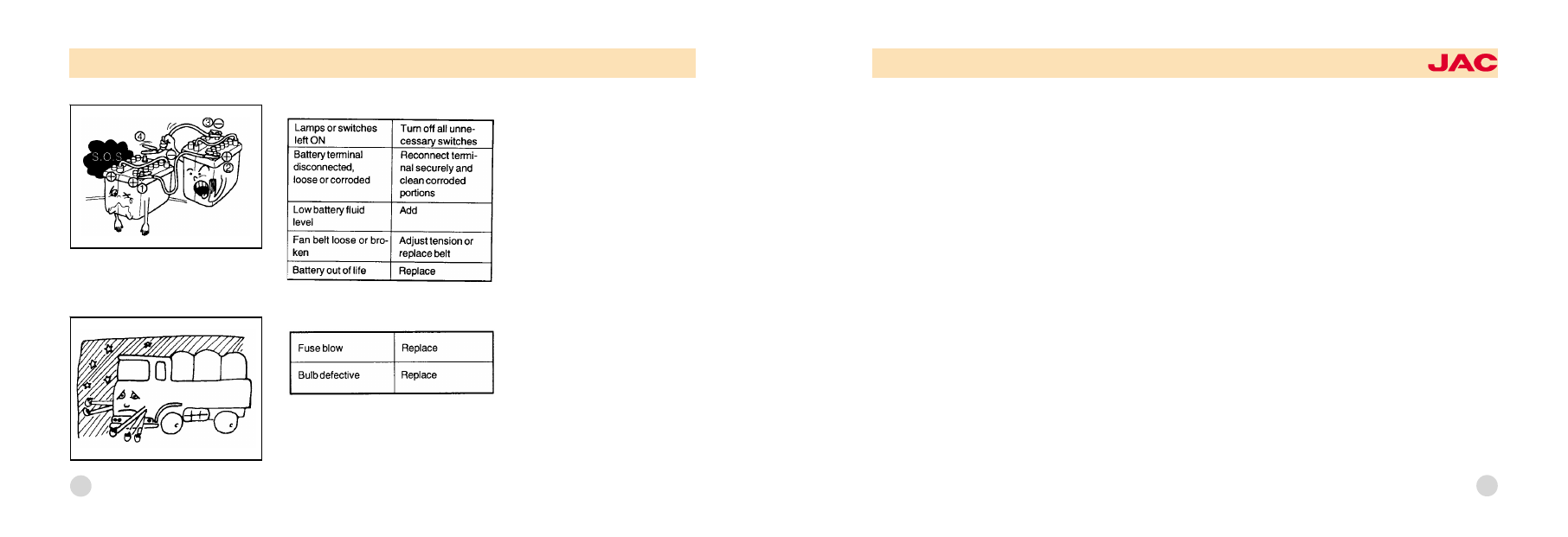

Run-down battery

Lamps do not light

182

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

TRACTOR

183

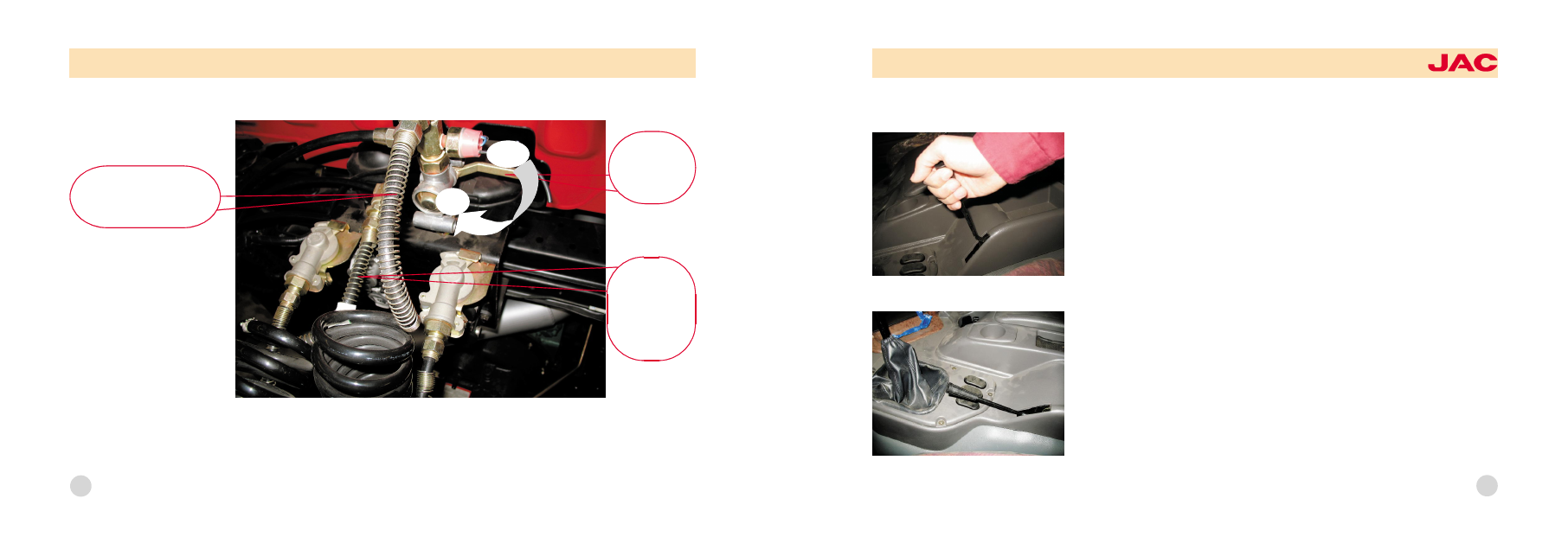

Note院When charging air, with鄄
draw complete vehicle parking
firstly and then charge the air
into trailer through this connec鄄
tor.

Note院When connecting spring pipe to trailer, connect pipeline to trailer firstly, and
then put the switch valve handle to 野ON冶. When separating trailer from tractor, put
the switch valve handle to 野OFF冶 firstly, and then disconnect pipeline.

Charging seam for con鄄
necting traitor gas cylinder

Control seam
for connect鄄
ing traitor
service brake

Switch valve
handle

OFF

ON

184

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

Control state渊seen picture below冤

Tractor adopts separate trailer brake hand brake valve, its function is: auxiliary
brake the trailer by controlling separately, especially for complete train running
on ramp to lighten impulsion from trailer and make train decelerate calmly as
well as increasing stabilization when braking.

Loosen trailer brake hand brake valve handle to make handle return automati鄄
cally.

Note院
Check clearance of friction plate on trailer brake periodically, alternate friction
plate on trailer brake when friction plate is abrased badly and influence corre鄄
sponding nature of complete vehicle brake.

185

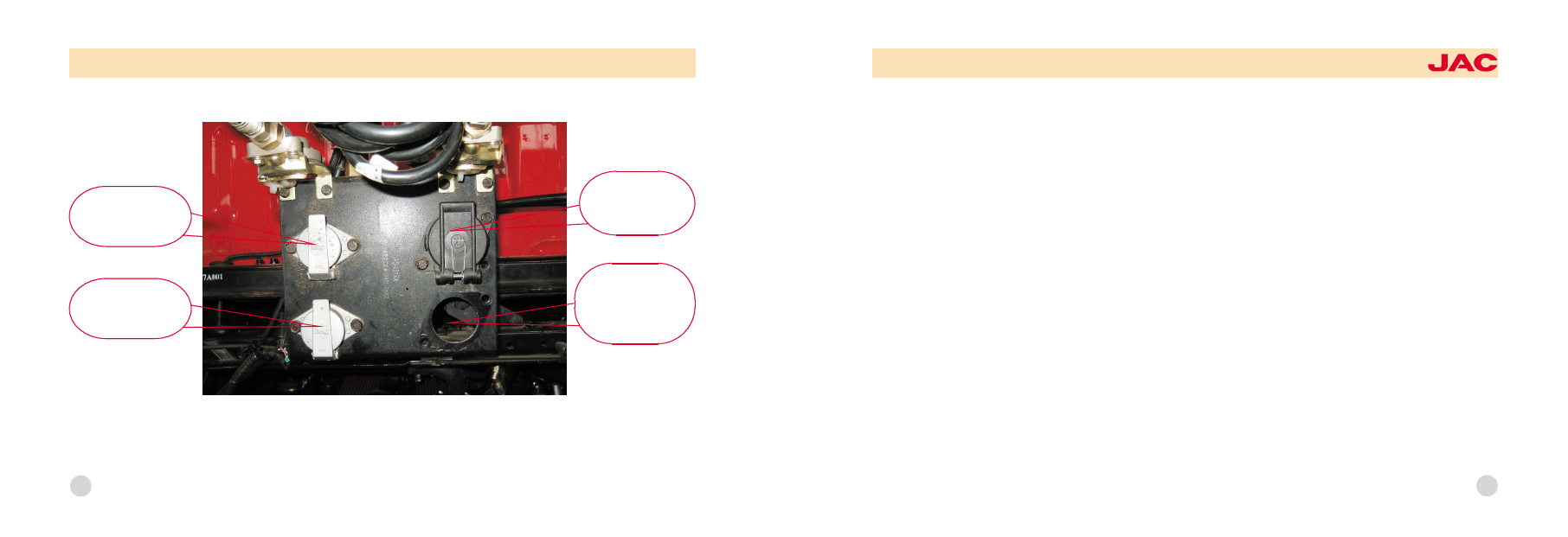

Trailer cable device includes trailer light cable assembly and trailer ABS assembly.
Cable is fixed on plug, and trailer light cable is used to control light and signal on
trailer.

Interface for light
cable on 7p trailer

Stationary point for
light interface

Interface for ABS
cable on trailer

Stationary point for
ABS interface on
trailer

186

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

MIXER

187

玉Main structure brief introduction and working principle

JAC concrete agitating and transportation truck is modified based on the 2nd category chassis from south Korea Gerfa,
its mainly used for the pre-mixing concrete delivery to the mixing station accordingly, delivery time is less than 1.5h, de鄄

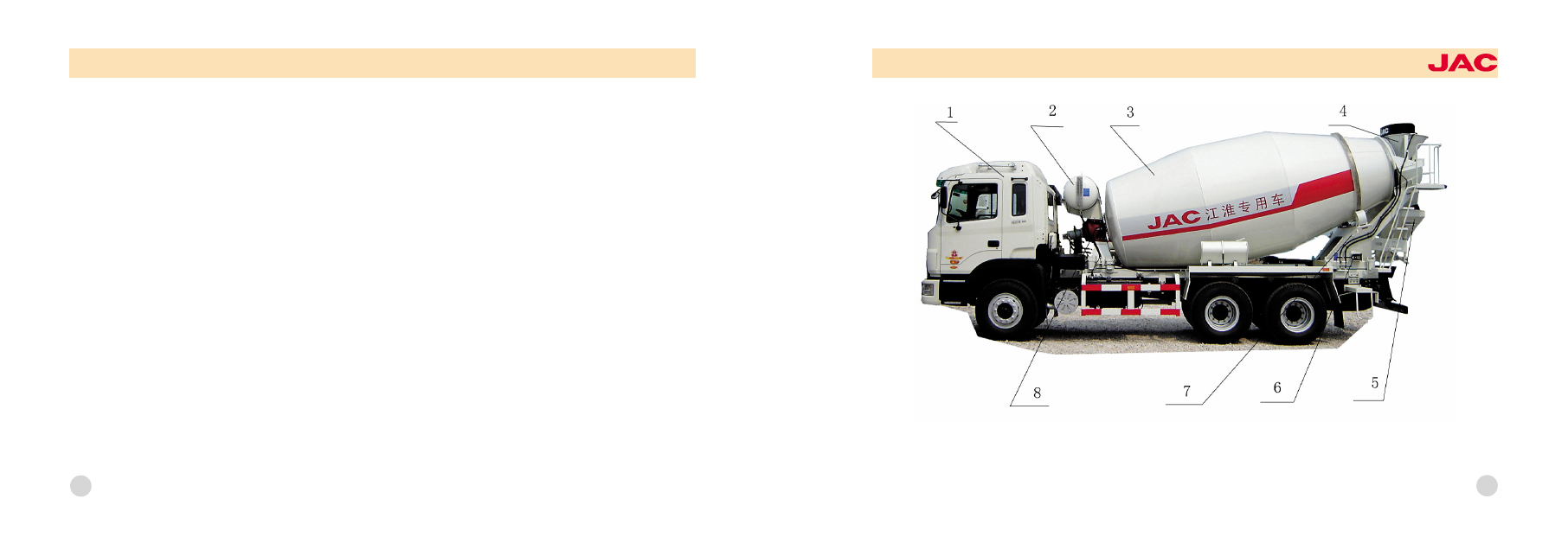

livery range is about 60km around the mixing station, the vehicle schematic is as follows:

188

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

1. 2nd category chassis曰 2. water supply system曰 3. agitating tank曰 4.feed system曰 5. output system曰
6. operation system曰 7. frame system曰 8. hydraulic drive system

189

1. Agitating tank
Agitating tank body is the main part of the concrete transportation truck, it consists the tank body, guide tank, vane and
assistant vane. The funneled guide tank assures the feeding properly, the curve vane helps to output performance of
lower landslide level concrete, there are holes on the vane, which reduces the adhering of the concrete. The assistant
vane with the agitating ability helps to improve the pre-agitating concrete quality. The whole agitating tank is mounted
above the bracket; there are two supporting rollers in the rear. The checking hole on the agitating tank is for easy repair.
2. Transmission system
The transmission system gets the power from the original engine, namely the power is output after get through the en鄄
gine and chassis, and then power is transmitted to the variable volume plunger hydraulic pump through the universal
joint. The fixed volume plunger motor is driven by high pressure oil of the hydraulic motor, then the hydraulic motor for鄄
wards the power to the reducer and drives the tank in clockwise or counterclockwise, then feeding, agitating or output is
realized. The output flange of the reducer can be turned within依6?, which compensates the axial movement of agitating
tank and assures the drive of agitating tank is not affected by the distortion during the driving.
3. Hydraulic system
Hydraulic system is open type, it main consists hydraulic pump, reducer, high pressure pipe, low pressure pipe and oil
return pipe etc. There is manual servo adjustment handle on the hydraulic pump, the hydraulic oil flow and direction can
be adjusted, which controls the turning and revolution speed of agitating tank. The clockwise and counterclockwise ro鄄
tary of the agitating tank is able to get stepless speed adjustment.

190

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

4. Control system
The rod type control mechanism is arranged in three locations, one in driving
cab, the other two in the rear, it incorporates the soft shaft control in the driv鄄
ing cab, it's for locking the direction of agitating tank to assure the agitating of
the agitating tank during driving; the two sides in the rear are connection rod
control system, turn the handle, and it drives the adjustment handle of the hy鄄
draulic pump and the engine accelerator pedal to adjust the volume and di鄄
rection of the hydraulic oil, then the feeding and output of the agitating tank is
under control; the soft shaft control is on the left of the driving cab, it's simple
and flexible and easy to operate.

Connecting rod type (operation)

191

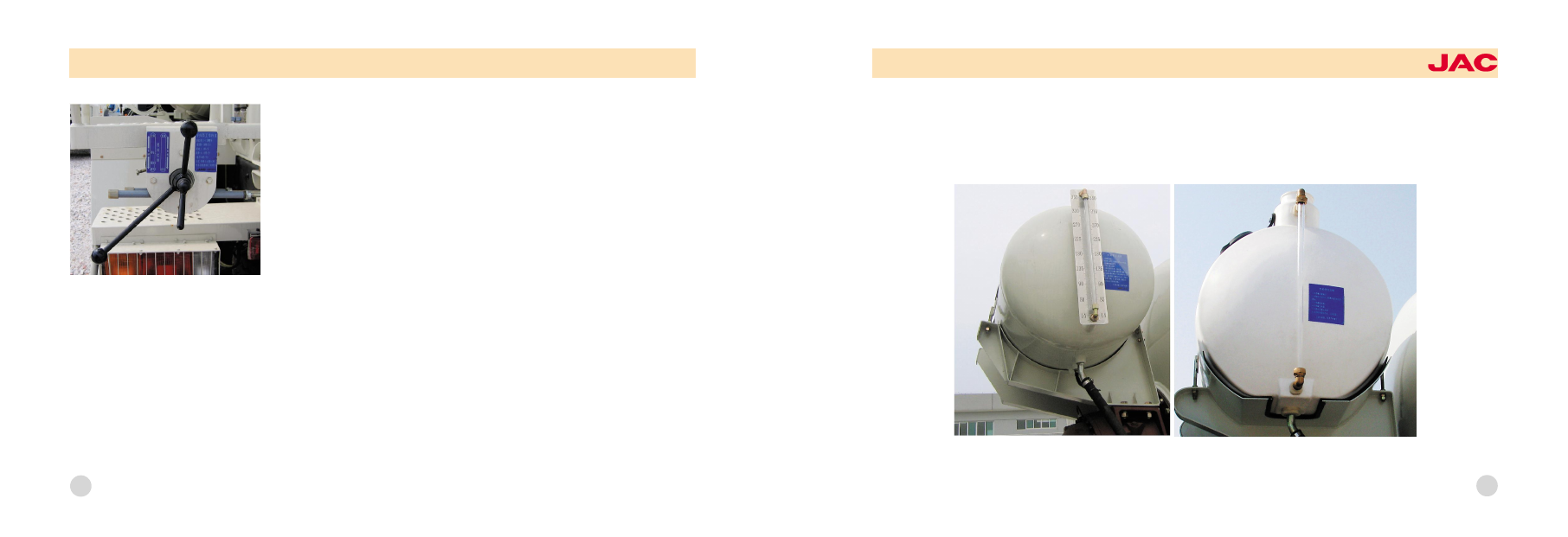

Soft shaft type (operation)

5. Frame
The frame is composed of auxiliary frame, front bracket and rear bracket etc
components. The auxiliary frame connects with the chassis frame, there is
supporting roller and feeding equipment bracket.
6. Feeding and output equipment
Stuff feeding and output consists feeding funnel, output funnel, stuff collecting
trough, adjustment handle etc. The stuff collecting trough can be turned hori鄄
zontally within 180? and the height can be adjusted from the vertical direction
for different working conditions. The lock mechanism on it can be fixed and
locked to keep the safety driving.

192

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

7. Water supply system
It adopts air pressure water supply or water pump supply, the water supply system consists the water tank, ball valve,
water pump, squirt gun, water pipe etc, it's for swashing the inner vane of the agitating tank, feeding and output groove,
also it can be used for washing vehicle. In addition, it can be used for adding water to the tank during agitating as well.

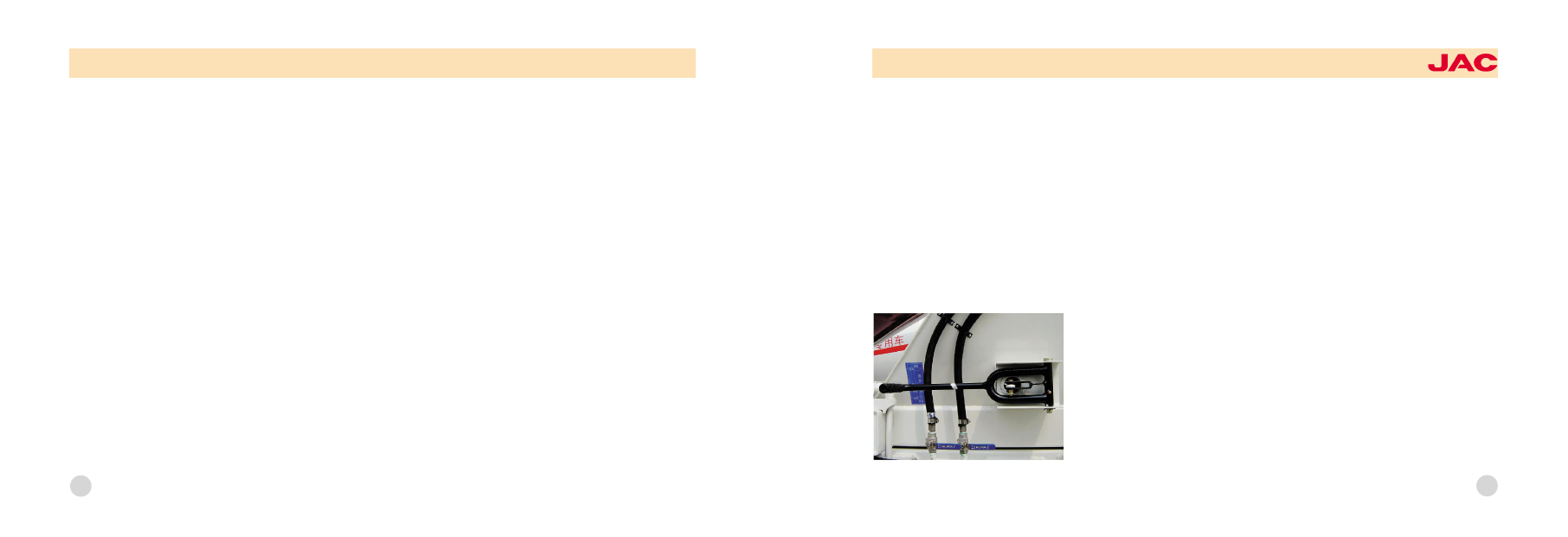

Air pressure type water tank

Water pump supply water tank

193
