stored by seek, scan or manual
tuning.
荫 Determine the preset station
select button you wish to use to
access that station.
荫 Press the station select button
for more than two seconds. A se鄄
lect button indicator will show in
the display indicating which select
button you have depressed. The
frequency display will flash after it
has been stored into the memory.
You should then release the but鄄
ton, and proceed to program the
next desired 9tation. A total of 18
stations can be programmed by
selecting on AM and two FM sta鄄
tions per button.
荫 When completed, any preset

station may be recalled by se鄄
lecting AM, FM or FM2 band and
the appropriate Station Button.
7. BAND SELECTOR
Pressing the BAN D button
changes the AM, FM 1 and FM2
bands. The mode selected is dis鄄
played on LCD.
8. TAPE EJECT BUTTON
To eject the tape, press the button.
9. TAPE PROGRAM
When you press the button whose
arrow is in the same direction as
the tape play arrow in the display
the tape will advance at high
speed.
When you press the button whose
arrow is in the opposite direction to
the tape play arrow in the display

the tape will rewind at high speed.
To stop FF or REW action, press
the opposite button.
When you press two buttons
simultaneously you play the re鄄
verse side of the tape and an ar鄄
row will appear in the display to
show tape direction.
REMOTE

CONTROL

FUNC鄄

TIONS

38

INSTRUMENTS & CONTROLS

1. POWER ON/OFF, VOLUME
CONTROL KNOB
Rotate the knob clockwise to
switch the radio unit on, and to in鄄
crease the volume. Turn the knob
counterclockwise to reduce the
volume, and to switch the radio u鄄
nit off.
2. SEEK OPERATION
When the button is pressed, it will
automatically tune to the next high鄄
er frequency.
3. BAND SELECTOR
Pressing

the

BAND

button

changes the AM, FM and FM2
bands, The mode selected is dis鄄
played on LCD.

39

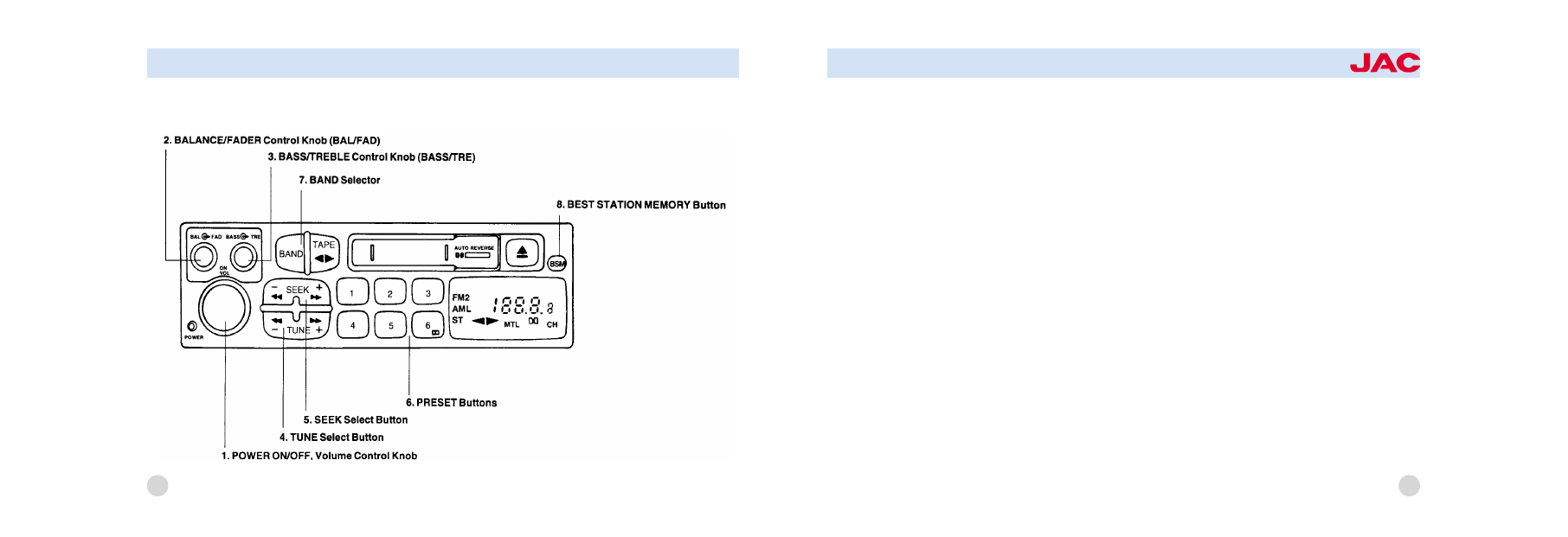

STEREO RADIO OPERATION

40

INSTRUMENTS & CONTROLS

1. POWER ON -OFF,VOLUME
CONTROL KNOB
The radio unit may be operated
when the ignition key is in the "
ACC" or "ON" position. Press and
rotate the knob clockwise to switch
the radio unit on, and to increase
the volume. Turn the knob counter鄄
clockwise to reduce the volume,
and to switch the radio unit off.
2. BAL (Balance Control) Knob
Pop -up control knob with one
push. Turn the control knob clock鄄
wise to emphasize right speaker
sound. (Left speaker sound will be
attenuated)
When the control knob is turned
counterclockwise,

left

speaker

sound will be emphasized. (Right

speaker sound will be attenuated)
FAD (Fader Control) Knob
Further pull -lock position of
popped -up knob.Turn the control
knob clockwise to emphasize front
speaker sound.

(Rear speaker

sound will be attenuated)
When the control knob is turned
counterclockwise, rear speaker
sound will be emphasized (Front
speaker sound will be attenuated)
3. BASS Control Knob
Press to pop the knob out and turn
to the left or right for the desired
bass tone.
TREBLE Control Knob
Further pull -lock position of
popped -up knob .Turn to the left
or right for the desired treble tone.

4. TUNE (Manual) Selection Button
Press the (+) side or (-) side to
increase or to decrease the fre鄄
quency.
With the button held down for 0.5
sec. or more, the stop signal
(broadcasting radio wave) is ig鄄
nored and channel selection con鄄
tinues.
5. SEEK Operation (Automatic
Channel Selection)
When the (+) side is pressed, the
unit will automatically tune to the
next higher frequency and when
the (-) side is pressed, it will auto鄄
matically tune to the next lower fre鄄
quency.
6. PRESET STATION SELECT
Button

41

Six (6) station for AM, FM and FM2
respectively can be preset in the
electronic memory circuit on this u鄄
nit.
HOW TO PRESET STATIONS
Six AM and twelve FM stations
may be programmed into the
memory of the radio. Then, by
simply pressing the band select
button and/or one of the six station
select buttons, you may recall any鄄
of these stations instantly. To pro鄄
gram the stations, follow these
steps:
荫 Press band selector to set the
band for AM, FM and FM2.
荫 Select the desired station to be
stored by seek, scan or manual
tuning.

荫 Determine the preset station
select button you wish to use to
access that station.
荫 Press the station select button
for more than two seconds. A se鄄
lect button indicator will show in
the display indicating which select
button you have depressed. The
frequency display will flash after it
has been stored into the memory.
You should then release the but鄄
ton, and proceed to program the
next desired station. A total of 18
stations can be programmed by
selecting one AM and one FM sta鄄
tion per button.
荫 When completed, any preset
station may be recalled by se鄄
lecting AM, FM or FM2 band and

the appropriate station button.
7. BAND Selector
Pressing

the

BAND

button

changes the AM, FM 1 and FM2
bands. The mode selected is dis鄄
played on LCD.
8. BEST STATION MEMORY But鄄
ton (BSM)
When the BSM button is pressed
for two seconds or longer, the pre鄄
ceding memory is all cleared, and
six channels with the highest field
intensity are selected and kept in
memory of the preset key in the se鄄
quence of the preset key in the se鄄
quence of frequencies.

42

INSTRUMENTS & CONTROLS

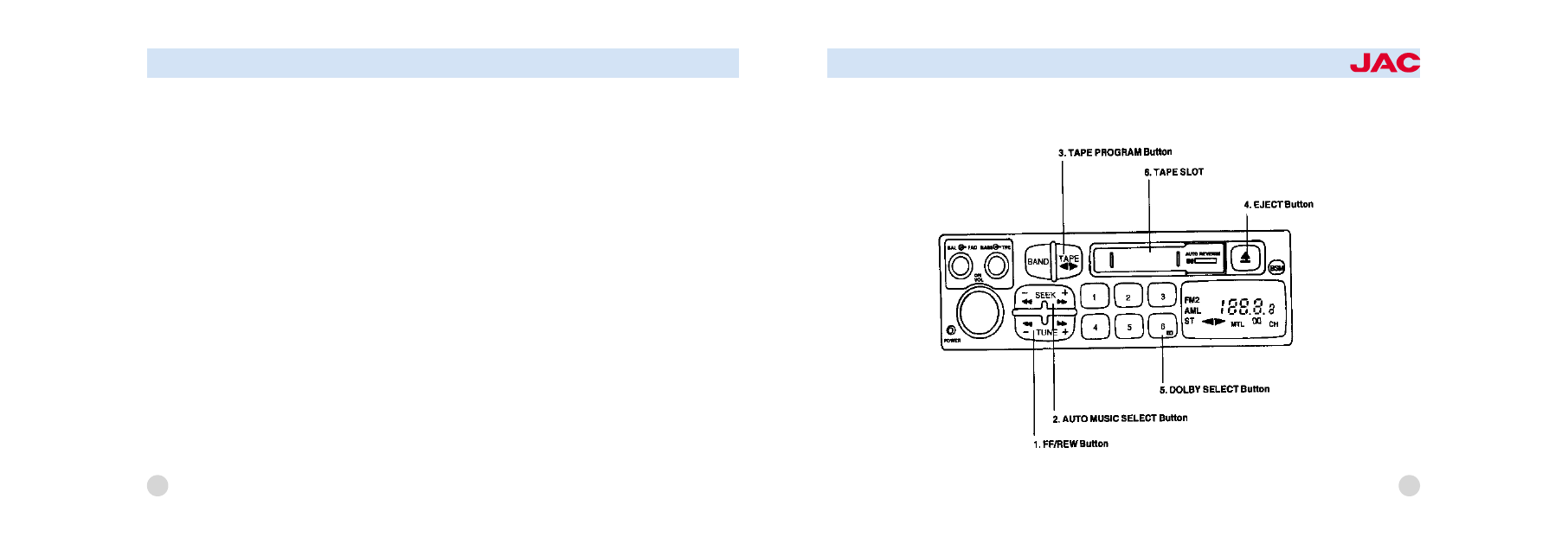

CASSETTE TAPE PLAYER OPERATION

43

1. FF/REW BUTTON
荫 The FF (fast forward tape wind鄄
ing) starts when the (+ ) side is
pressed during the PLAY or REW.
荫 The play starts when the (+ )
side is pressed again during the
FF.
荫 The REW (rewinding) starts
when the (-) side is pressed dur鄄
ing the PLAY or FF.
荫 The play starts when the (- )
side is pressed again during the
REW.
2. AUTO MUSIC SELECT BUT鄄
TON
Press the button to find the starting
point of each song in a prere鄄
corded music tape. The quiet
space between songs (must have

at least a 4 sec. gap) can be ac鄄
cepted by the AUTO MUSIC SE鄄
LECT button.
荫 Pressing the (+) side will play
the beginning of the next music
segment.
荫 Pressing the (-) side will start
replay at the beginning of the mu鄄
sic just listened to.
3. TAPE PROGRAM BUTTON
This allows you to play the reverse
side of the tape by merely de鄄
pressing the program button. An
arrow will appear in the display to
show tape direction.
4. EJECT BUTTON
荫 When the EJECT button is
pressed with the cassette loaded,
the cassette is ejected.

荫 When the EJECT button is
pressed during the FF/REW, the
cassette is ejected.
5. DOLBY SELECT BUTTON
If you get background noise during
PLAY, you can reduce this consid鄄
erably by merely pressing DOLBY
SELECT button. If you want to re鄄
lease, press the button again.
6. TAPE SLOT
Insert cassette with exposed tape
side facing towards to cassette
slot.
Insertion of the cassette will auto鄄
matically c ut off the radio recep鄄
tion and playback will start.

44

INSTRUMENTS & CONTROLS

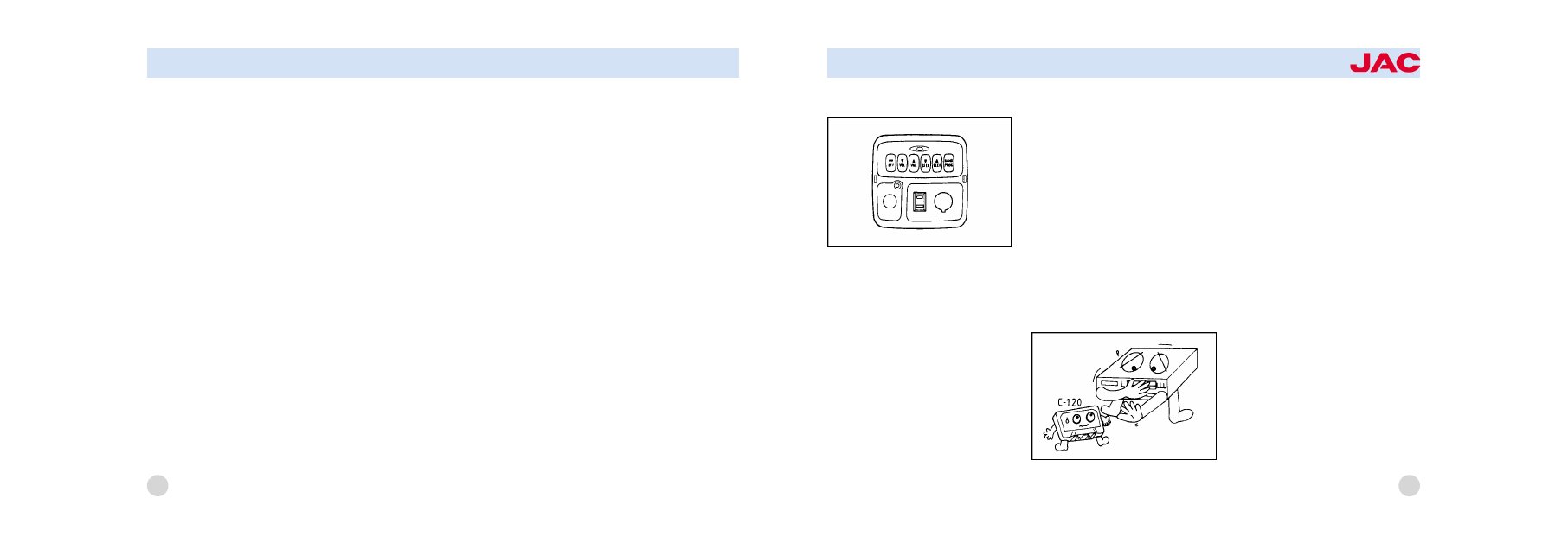

REMOTE CONTROL FUNCTIONS

1. POWER ON/OFF
Press the button to turn on the radio
unit Press this button once more
and it will be in "OFF" position.
2. VOLUME
When the 银 is pressed the unit
will automatically increase the vol鄄
ume, and when the is pressed, it
will automatically decrease the vol鄄
ume.
3. SEEK

When the 银 is pressed, the unit
will automatically tune to the next
higher frequency and when 茛 the
is depressed, it will automatically
tune to the next lower frequency.
4. BAND SELECTOR
Pressing

the

BAND

button

changes the AM, FM1 and FM2
bands. The mode selected is
displayed on VFD (Vacuum Flo鄄
rescent Display).
Care of Cassette Tapes

Proper care of your cassette tapes
will extend the tape life and in鄄
crease your listening enjoyment.
Always protect your tapes and
cassette cases from direct sun鄄
light, severe cold and dusty con鄄
ditions. When not in use, cassettes
should always be stored in the
protective cassette case in which
they were originally supplied.
When the vehicle is very hot or
cold, allow the interior temperature
to become more comfortable be鄄
fore listening to your cassettes.
荫 Never leave a cassette inserted
in the player when not being
played. This could damage the
tape player unit and the cassette
tape.
