c. Depress the brake pedal several
times before hold it depressed and
release the air-drain screw to bleed.
Repeat doing this until air in tube be
bled completely. Keep a little oil left,
or air can reenter the system.
d. Fill reservoir with brake fluid.

2) Note When Use Brake Fluid
淤 The specified brake fluid of this
series truck is synthetic brake fluid of
class JG3 (GB10830).
于 Never use mixed brake fluid.
盂 Synthetic brake fluid is good at
sopping up. They should be storage
in a clean sealed dry container, keep
away from water, organic solvent,
petroleum, and dust. Otherwise the
vehicle's capability of brake would
be cut down seriously.
榆 Clean system with alcohol before
replacing brake fluid with different
brand. Follow these if alcohol is un鄄
available.
a. After drain all old brake fluid, fill
reservoir with new fluid near to the
opening and bleed system again, in

50

HFC1048

series trucks

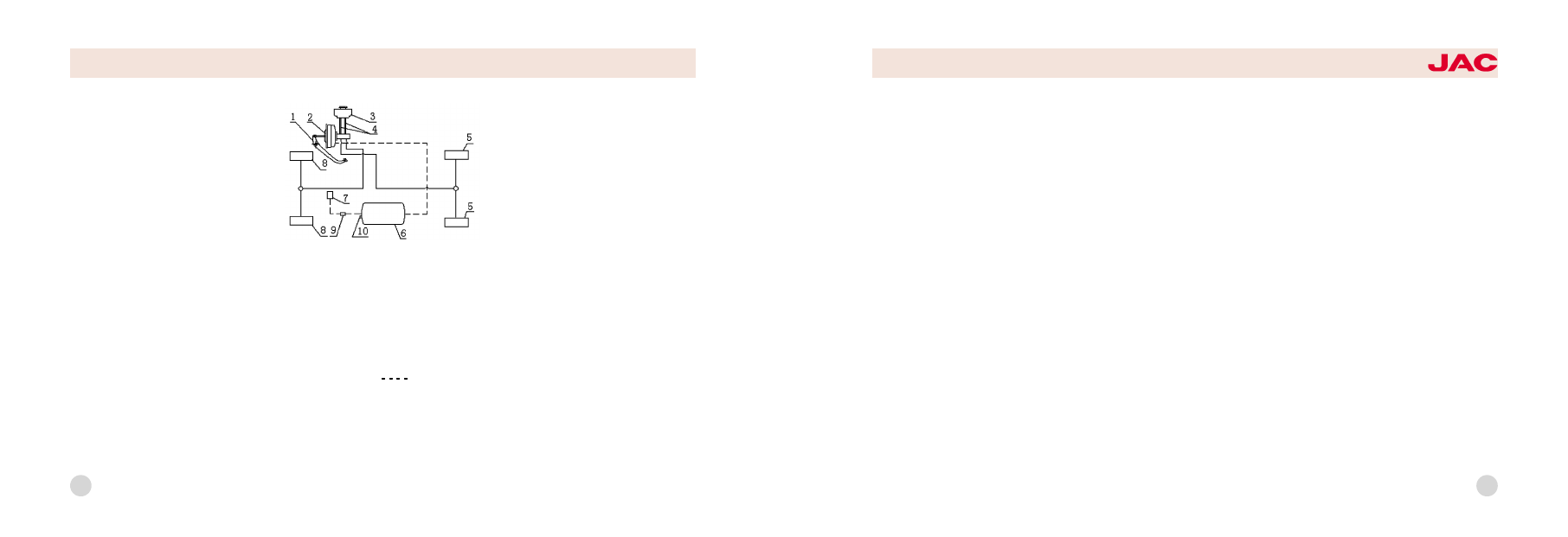

schematic diagram hydrostatic

brake system

1. Brake pedal

2.Vacuum booster

and main cylinder assembly

3.Reservoir

4. Connection hose

5.Rear brake

6.Vacuum cylinder

7.Intake manifold 8.Front brake

9. Vacuum check valve

10.Connect to vacuum-alarm

要要

要hydraulic tube

vacuum tube

order to sweep old fluid away.
b. Fill system with brake fluid.
虞 Brake pedal's free play should be
5 ~8mm after adjusted, or it will
cause main booster work abnormally
and make brake drum over hot.

Running brake

1) General Structure
The running brake is hydraulic drum,
both front and rear is two leading
shoe brake. It is composed of bottom
plate, wheel cylinder, brake shoe set
with pad, and return spring set.
2) Adjustment of Running Brake
The clearance between pad and
drum will be bigger and bigger due
to wear. In order to ensure brake
work well, adjust it regularly follow
these steps.

Jack up the wheel which you want to
adjust and remove the seal plug. Dial
the adjusting gear of wheel cylinder
piston accord the arrow near the ad鄄
justing hole on bottom plate with
special adjusting screw and at the
same time rotate the brake drum until
the drum can not rotated by hands.
Then rotate the adjusting gear back
for 5 ~9 teeth, keep the pad 0.2 ~
0.45mm away from the drum, so that
the drum can rotate freely again.
3) Use & Check
Replace the pad which is worn out or
damaged. Before installed, the new
pad should be ground. Make sure
that the new pad has not oil coat, al鄄
so has not crack and chap and other
flaw.

The clearance should be adjusted in
every time of maintenance. Check
drums with hands for temperature ev鄄
ery time you park, adjust the clear鄄
ance if the temperature is too high.
Check wheel cylinders for leak, and
replace the leather gasket if leak is
detected. Protect drums from being
wrong result from over heat and oth鄄
er reason.

Vacuum booster

1) General Structure
Booster of this series of truck is dual
diaphragm vacuum booster, which is
composed of return spring, control
valve, rubber diaphragm, noise elim鄄
ination board, and so on.
2) Adjustment
Booster have been adjusted in fac鄄

51

tory, don't disassemble it and protect
the diaphragm from been damaged.

1.3 Parking brake system

parking brake system

control mechanism

The parking brake system includes
control lever, pull wire, and parking
brake, as the last figure. Parking
brake, which is mounted next to
transmission, is center drum brake. It
can act on drive shaft when vehicle

is parking. Also it can operate with
running brake together in emer -
gence.
2) Adjustment
Normally, the clearance between
parking brake drum and brake pad
is 0.65mm, and it is homogeneous in
upper and lower parts. The pad
should be replaced often. Follow
these steps.
a. Jacking up rear axle until one
wheel deviate from ground.
b. Release the brake handle com -
pletely, shift gears to neutral position.
c. Rotate brake drum until the hole
gets its lowest position. Insert a
screwdriver through this hole to stir
the adjusting nut upward until brake
drum braked completely

Then return the adjusting nut for 2~6
teeth. See the right figure.

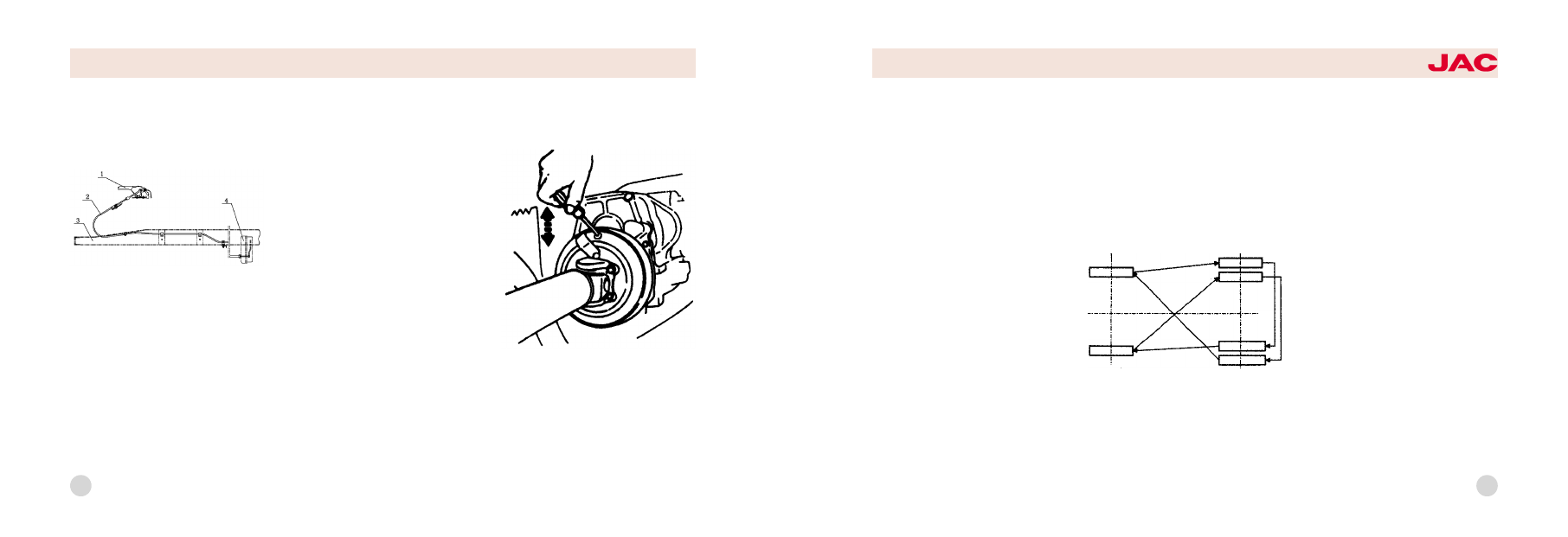

adjustment of the clearance between

brake pad and drum

Use & Check:
Check and adjust the clearance
between brake pad and drum.

1尧Control lever 2尧Pull wire

3尧Frame

4尧Parking brake

52

HFC1048

series trucks

渊 愈 冤Wheel & Spare wheel
riser

General structure院Every truck has
seven wheels, one of which is spare
tyre.
Use & Check:
In order to use for a longer time,
please charge tire according to
specified pressure value. Never drive
when pressure is insufficient. It is
normal that pressure increases
during travel, and don't try to reduce
it by deflating. Check the tire
pressure when tire is not hot. If the
two center patterns on tire tread
touch against ground under fully
loaded, the pressure is normal.
Clean the rust and other dirty on rim

before installed. It should be talced
on the surface between inner tube
and outer tire. Wheel nuts should be
tightened for two steps. Tighten all of
them first before tighten them with
specified torque according to diag -
onal sequence.

In order to make tires wore uniformly,
exchange wheels each other accor-
ding to the figure.

2. Spare wheel riser

1) General Structure & Use
The spare wheel riser is driven by
catenary suspension internal geared
wheel, see the next figure. It is
mounted underneath the frame. To
operate it, fix it on the frame and
tighten it with hand before rock back
for 15 degree.
2) Maintenance of Riser
Check riser for loose every time
before drive. Check chain and carrier
spring for crack and replace if
necessary. In order to prevent it from
rust, grease the gearing regularly, so
that it can be easy to operate.
The third maintenance, should be
prepare wheel.Then cleaning,check-
ing ,install it again.

53

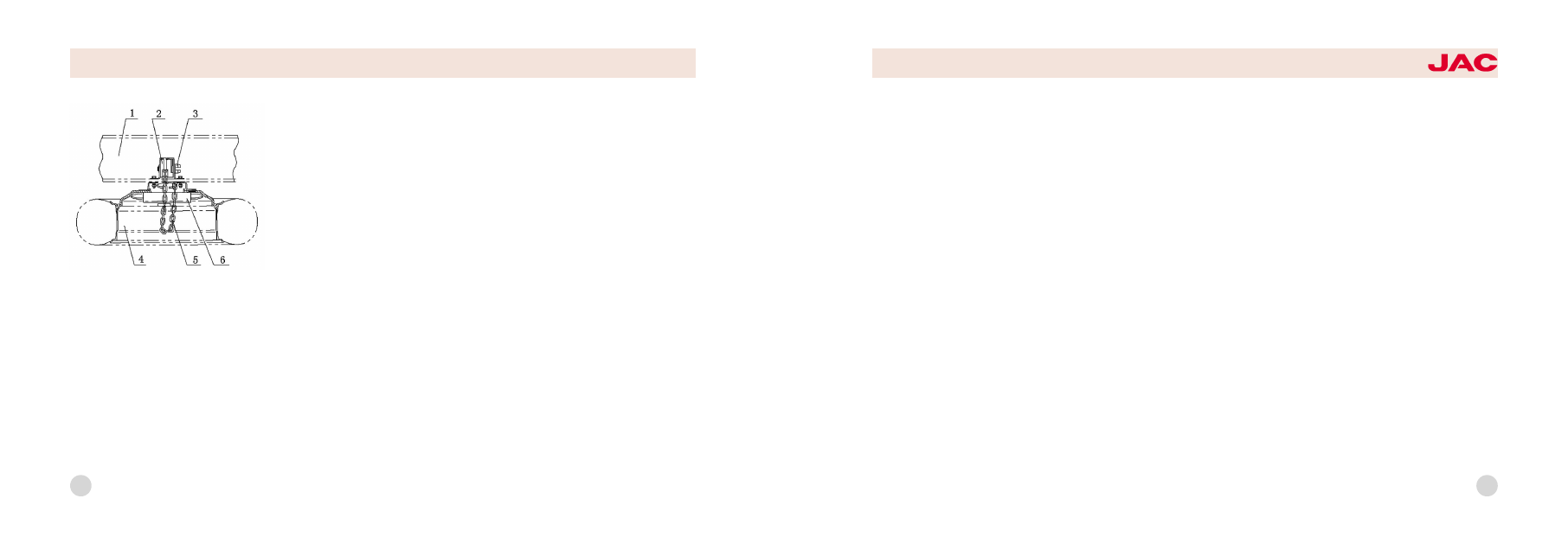

1尧Frame 2尧Spare wheel riser as鄄
sembly 3尧Eccentric wheel
4尧Spare wheel 5尧Chain 6尧Carrier

spare wheel riser set

54

HFC1048

series trucks

55

IV尧Electrical equipment

(玉) Starter

(域) Generator and adjuster

(芋) Illumination equipments
(郁) Battery

(吁) Sensor

57

Use the measuring cell to testing.
Put the car and the measuring cell

for a line, from measuring cell screen
to testing left, right, the far and near
light beam to project light upon di鄄
rections to be partial to move a value
respectively.
To adjusting the headlight' the up鄄
rightess and the level. To adjusting
the passing beam , make it match di鄄
agram the shining area center re鄄

quest a left and right light to left and
right (the V is left-the V is left, the V
is right-the V is right for the middle
point) be partial to move a value to
be no bigger than a 100 mms.

2. Small light

Two small lights are embedded on
the two symmetrical corner of front
panel. They should be turned on

Right

Screen

Left

Left

Right

10 m

headlamp(old series)

(玉)Starter

Note:
1) Starter should be connected with
battery correctly.
2) Every time start, don't keep starter
work continuously for more than 15s
and stop for 1-2 seconds in the in鄄
terval, since over hot may damage it.
Rest it before try start once again.
3) After several continuative failures,
check starter, solenoid switch, bat鄄
tery, wires, and also oil supply sys鄄
tem. Retry after trouble is shot.

(域)Generator and adjuster

Note:

1) Generator should be connected
with adjuster correctly, and the po鄄
larities of generator and adjuster

should be matched properly.
2) Never check generator by short-
circuit fire wire and magnetic field.
3冤The diode and insulation of gener鄄
ator can be inspected with multime鄄
ter and

ohmmeter.

Don't

use

megohmmeter to inspect, also AC
power whose voltage exceeds 200v.

(芋) Illuminate equipments

1. Headlamp

This series of truck have two head鄄
lamps which are embedded in front
of cab symmetrically. The headlamp
which is called double filament bulb
has two different pieces of filament
and can shine two different kinds of
ray, the brighter one is used as high
lamp while the dimmer one is used
as low lamp. Running in night, turn

on the high lamp to lighten the road,
but switch to low lamp when two ve鄄
hicles pass each other.
In order to see the road clearly ,
when you stripping and re-assembly
headlight that you sould be adjuste鄄

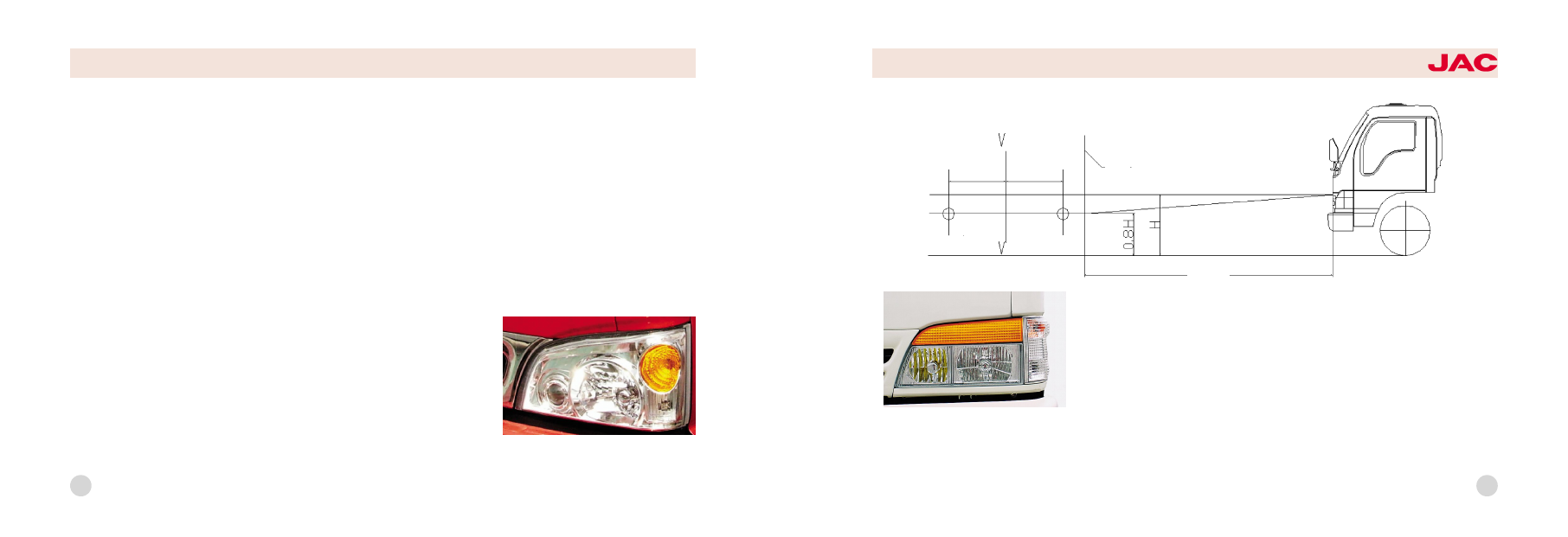

ment the position . The way is to put
the car on a evenly road then put a
screen in front of the car. The dis鄄
tance between the car and the
screen is about 10meters.(as picture)
