域. Operational method

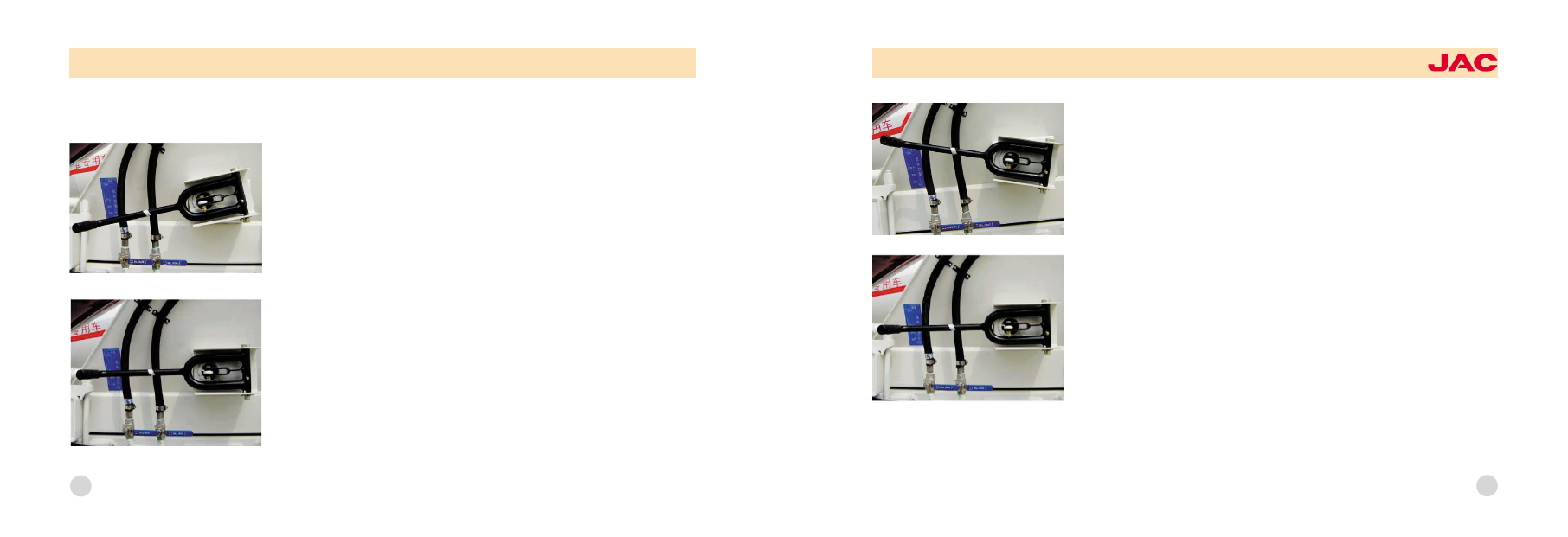

1. Operation for feeding and output stuff
a. Feeding agitating of the pre -agitating concrete: pull the handle to "high
speed" position of "feeding agitating" at idle speed;

b. The agitating of the pre-agitating concrete and agitating truck: must pull
the handle to "agitating" position during driving when the agitating truck is fully
loaded with concrete;

194

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

c. Stuff output of pre -agitating concrete: pull the operation handle to "low
speed" or "high speed" position, meanwhile lock the stuff collecting trough in a
specific position.

d. The stop of the agitating tank: pull the operation handle to "stop".

Notice: whether the operation handle is pulled from the feeding to output side or
output to feeding side, make sure stop for a moment at stop position, pull to the
next operation position after the agitating tank is stop to avoid the breaking of
the hydraulic system.
Check whether there is water inside the agitating tank before feeding, then
keep the engine running at 700-1,000rpm, and keep the operation handle at
stuff output position so as to discharge the deposited water.

195

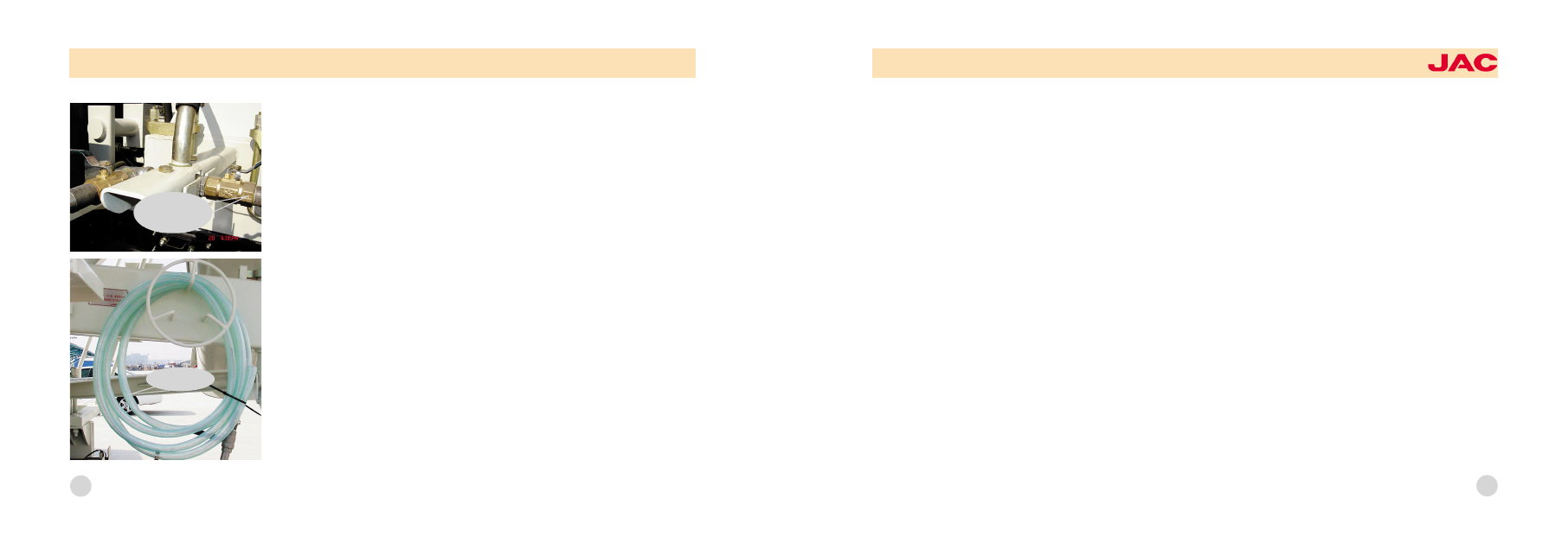

2. Water supply system

a援 Open the main valve under the water tank firstly, then open the water pump
switch in the rear, and water pump will work;
b援 Open the valve according when adding water to the agitating tank or
swashing the feeding funnel;
c援 Connects with the squirt gun directly when washing is needed ;

d援 Turn off the motor switch first after washing, and then close the main valve.

Water pump
switch

Squirt gun

196

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

芋. Maintenance

1援 Check and maintenance for the hydraulic pump:
a援 Change the hydraulic oil and filter after the new truck and agitating tank runs for 200 working hours, and change the
lubrication oil after 500 working hours
b援 Change it after every 2,000 working hours (Notice: change the filter at the same time), but it has to be change once a
year;
c援 The high quality hydraulic oil is required, before fill to the tank, it has to be got through 5 micron precision filter;
d援 The different brand or different lubrication oil can be mixed, drain off the previous oil before the filling.
e援 Hydraulic oil viscosities:
Select VG68 wearing resistant hydraulic oil in hot weather area
Select VG46 wearing resistant hydraulic oil in warm area
Select VG32 or VG46 wearing resistant hydraulic oil in cold area;
It's used VG46 wearing resistant hydraulic oil before the vehicle departure from factory.
f援 Lubrication oil selection
Reducer adopts 85W/90 heavy duty vehicle gear oil (Grade: GL-5).
Trinity reducer uses the oil as 15W/30.
2援 When the hydraulic pump or motor is failed, change it in time for repair, and pay attention to the following points when
assembly the new hydraulic pump:
a援 Remove the oil pipe when removing the hydraulic pump and motor, and seal all the oil ports of hydraulic pump, motor

197

and oil pipe to prevent the dirt from getting inside;
b援 Install the hydraulic pump and motor smoothly, pay attention to the alignment, add the hydraulic oil to the oil pump at
full level;
c援 Install the oil pipe and seal ring, add the hydraulic oil to the oil pipe at full level, then connect them with the motor;
d援 Fill the fuel to the fuel tank till fuel mark position;
e援 Start the engine, and idle for 10 minutes (oil pump is in neutral position, agitating tank is not running, check the noise)
f援 Slowly pull the control level, then agitating tank turns clockwise for 20 minutes (unload condition);
g援 Check the oil leakage of all positions, and check whether the fuel tank level decreases, add it to full if it decreases.
3援 Re-tighten all the reducer connection bolts every month with the working wrench.
4援 The starting speed of agitating tank should not be very high, it should be increased slowly, or the reducer maybe
damaged.
5援 Check the lubrication of the hydraulic oil pump drive shaft weekly, and grade 2 lithium based grease can be used.
6援 Check the running of cooling fan weekly (pull out the connector of the temperature sensor, then short-circuit the inner
terminal of the connector with cable to see whether the fan rotates or not, if it runs, then put back the connector, or re鄄
pair should be carried out).
7援 Check the cleanness of cooling fan outer surface weekly to keep the good ventilation effect.
8援 Lubrication for rotary locations:

198

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

Parts for lubrication

Lubrication quantity

Lubrication period

Roller

2

Everyday

Luffer

1

One week

Drive shaft

1

One week

Operation mechanism

10

One week

Track

2

One month

Branch pipe

1

One month

199

郁.Notice during using

1援 Notices have to be keep in mind at vehicle driving:
a援 Lock the take-up trough;
b援 Pull the operation handle in the vehicle rear to agitating position.
2援 Notices have to be keep in mind at vehicle operation:
a援 Engine should be started for pre-heating at idle before the agitating;
b援 Please don't depress the accelerator pedal in the driving cab when the vehicle rear operation is undergoing;
c援 Don't get approach to the stuff funnel or agitating tank port, and don't peep inside;
d援 Lock the take-up trough;
e援 Never pull the handle with a rush in operation;
f援 Clean the inner side of agitating tank every time when you finish the working.
3援 Notices have to be keep in mind during cleaning and maintenance:
a援 When eradicate and wash the concrete on the agitating tank port, rear bracket, support wheel etc, the control level
must in stop position and stop engine at the same time;
b援 When performing the repair to agitating tank, support wheel, reducer, hydraulic pump, drive shaft etc, or during oil
filling or changing, the control level must in stop position and stop engine at the same time;
c援 Discharging the air from the system while changing the hydraulic oil;
d援 Check the oil level after several minutes after fill oil to the reducer, add it if the level decreases.

200

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

4援 Notices have to be keep in mind during eradicate the concrete from the inner of agitating tank:
a援 Put the rear control level to neutral position and stop the engine, take the key with the driver to prevent the accident
when the others start the vehicle during the inner agitating tank operation is undergoing;
b援 When doing the eradicating, it should be done symmetrical from left and right side step by step to avoid the danger
occurs when the agitating tank turns. If there is much concrete, then let the position with the concrete be just below.
