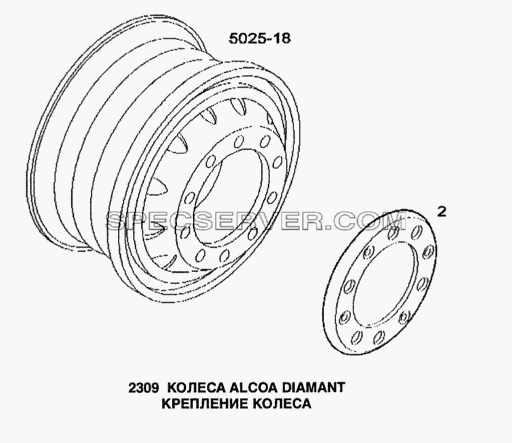

Запчасти: Крепление колеса для Stralis
Крепление колеса для Stralis (список запасных частей)
Таблица запасных частей

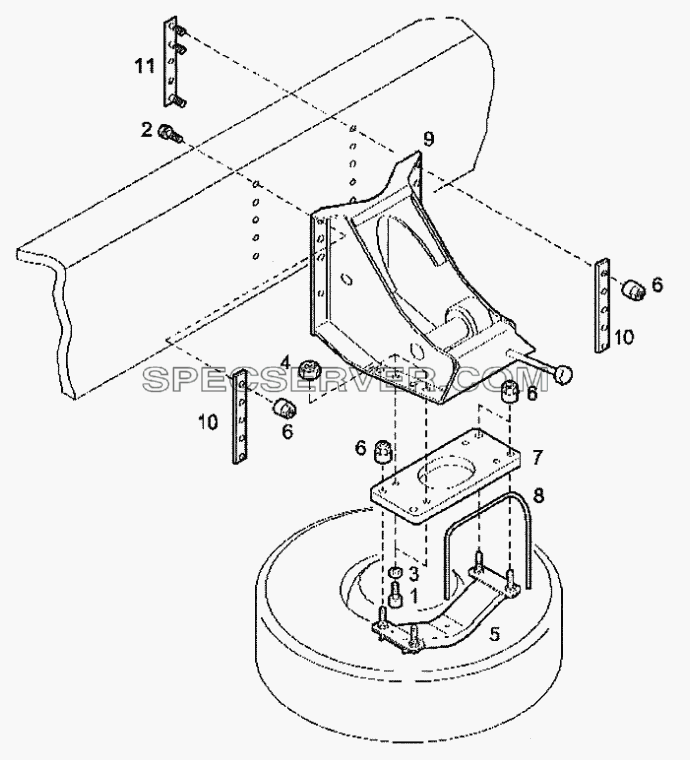

Запчасти: Опора запасного колеса для Stralis
Опора запасного колеса для Stralis (список запасных частей)
Таблица запасных частей

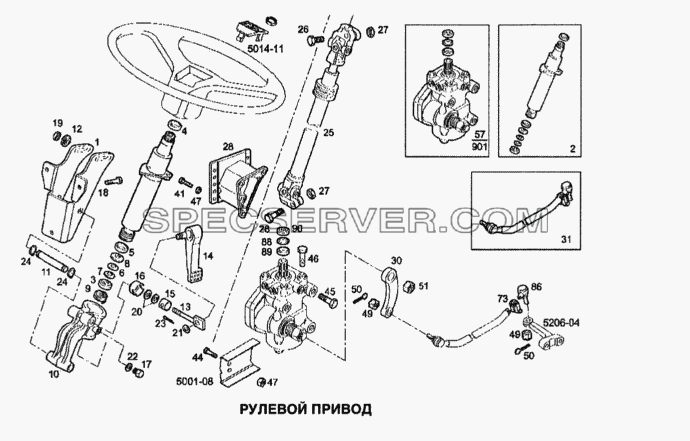

Запчасти: Рулевой привод для Stralis
Рулевой привод для Stralis (список запасных частей)
Таблица запасных частей

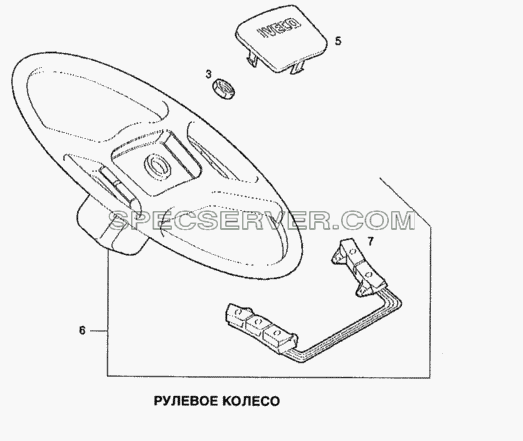

Запчасти: Рулевое колесо для Stralis
Рулевое колесо для Stralis (список запасных частей)
Таблица запасных частей

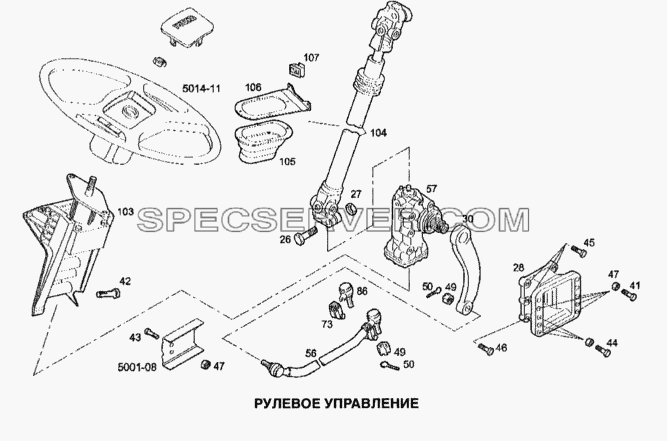

Запчасти: Рулевое управление для Stralis
Рулевое управление для Stralis (список запасных частей)
Таблица запасных частей

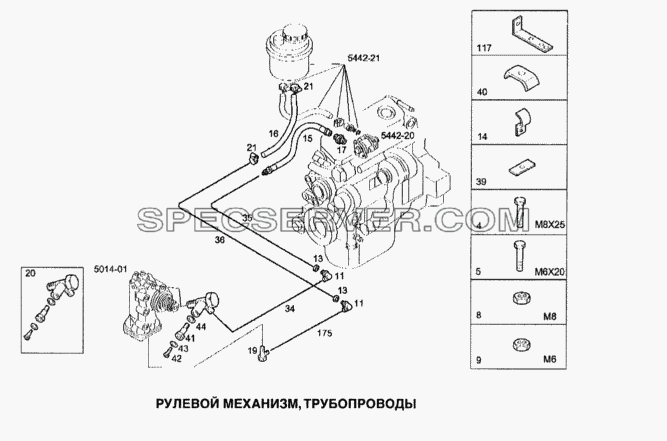

Рулевой механизм, трубопроводы для Stralis (список запасных частей)
Рулевой механизм, трубопроводы для Stralis (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
4 |
|
16586424 |
Болт М8х25 |
5 |
|
16585824 |
Болт М6х20 |
8 |
|
16750221 |
Гайка М8 |
9 |
|
16750131 |
Гайка М6 |
11 |
|
16503714 |
Соединение угловое М22х1,5-М22х1,5 |
13 |
|
16509011 |
Гайка М22х1,5х7 |
14 |
|
2492928 |
Хомут крепления трубки |
15 |
|
41203126 |
Шлaнг (L=350мм) |
16 |
|
41017751 |
Macляный шлaнг (L=330мм) |
17 |
|
41203464 |
Муфта с наружной резьбой М18х1,5-М22х1,5 |
19 |
|
99437110 |
Поворотное соединение |
20 |
|
99437325 |
Соединение угловое |
21 |
|
41017506 |
Xoмyт kpeплeния шлaнгa (D=20,5-24,5мм) |
34 |
|
41216900 |
Tpyбka (D=15мм, SP=1,5мм) |
35 |
|
41203231 |
Трубка |
36 |
|
41203230 |
Трубка |
39 |
|
3416217 |
Основание |
40 |
|
42010338 |
Зажимающий кронштейн |
41 |
|
42050398 |
Пробка сапуна |
42 |
|
1134045 |
Болт М8х1 |
43 |
|
1118647 |
Шaйбa (D=8x11,5мм) |
44 |
|
1170198 |
Kpyглoe koльцo (D=8мм, SP=2мм) |
117 |
|
3432275 |
Кронштейн крепления |
175 |
|
41216903 |
Tpyбka (D=15мм, SP=1,5мм) |
|
