Figure 88

Figure 89

Figure 90

Figure 91

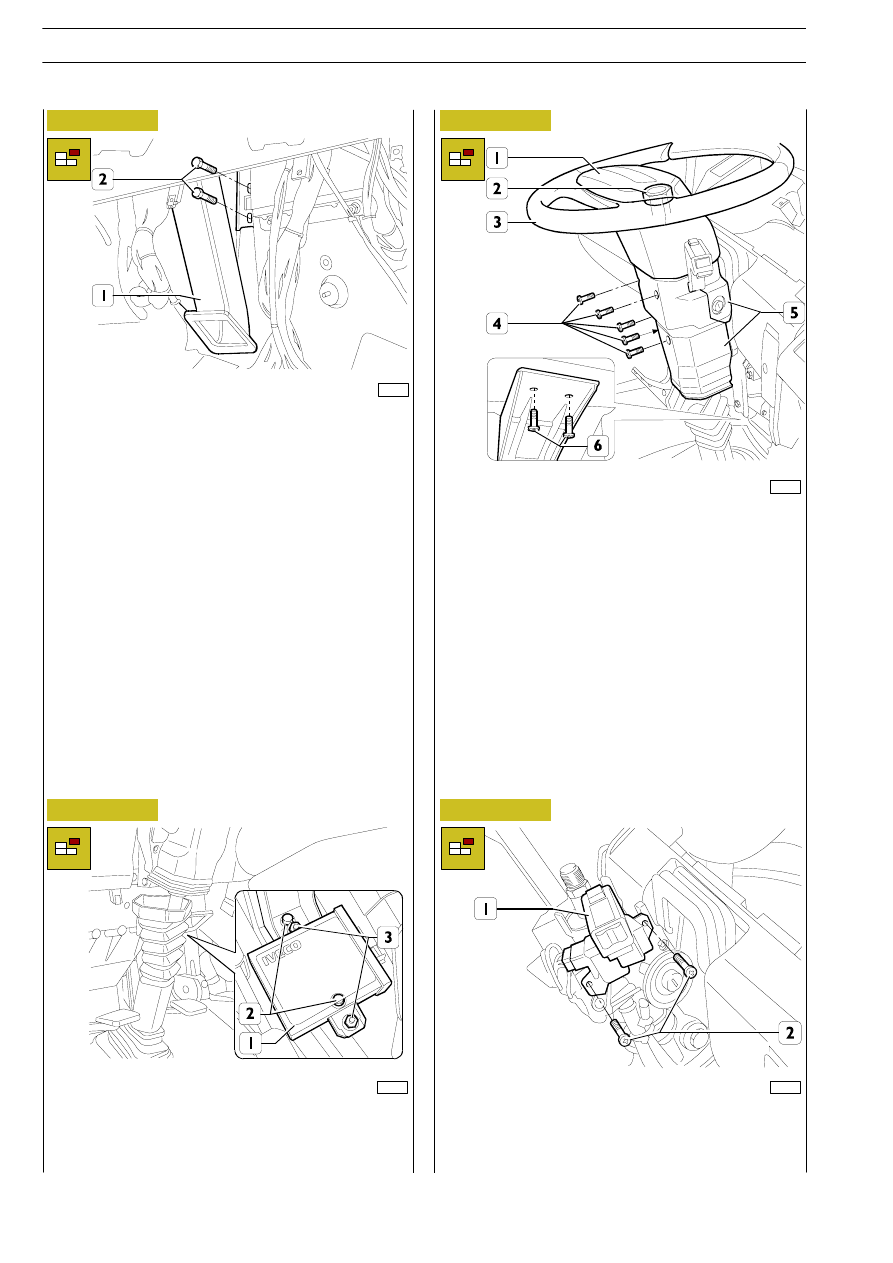

- Unscrew screws (2) securing instrument panel support

bracket located at air conveyor (1) side.

- Unscrew securing nuts (3) and detachcode central unit (1);

- unscrew screws (2) of instrument panel bracket support

to body.

- Pull out steering wheel hub cap (1);

- unscrew nut (2) and detach steering wheel (3);

- unscrew securing screws (4) and remove steering column

covering (5);

- operating from steering column side, unscrew instrument

panel support bracket securing screws (6) (see LENS).

- Unscrew securing screws (2), disconnect electric

connections and remove windscreen drive lever (1).

E

URO

C

ARGO

T

ECTOR

12-26 t

40

BODY - CHASSIS

Base — February 2003

79635

79637

79636

79638

79639

Figure 92

Figure 93

Figure 94

Figure 95

Figure 96

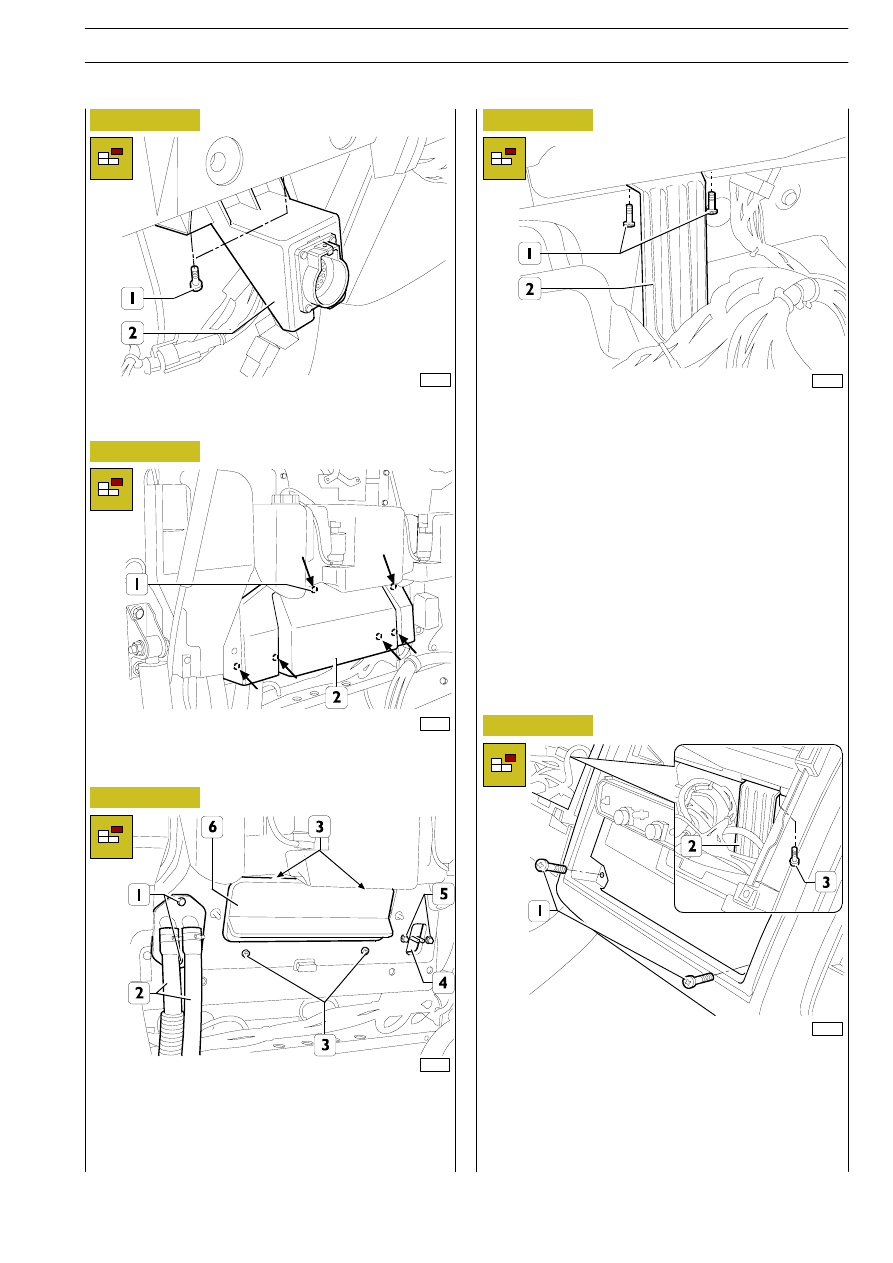

- Unscrew securing screws (1) and detach diagnosis socket

(2).

- Lift radiator cowling, unscrew securing screws (1) and

detach guard (2).

- Unscrew screws (3) securing conditioner (6) to cab front

wall;

- unscrew expansion valve (4) securing screws (5);

- disconnect heater piping (2) and unscrew securing screws

(1).

- Operate inside Body Control opening, unscrew

instrument panel covering bracket (2) securing screws
(1);

- remove door open light wiring harness;

- remove duct diffusing air to feet.

- Unscrew screws (1) securing heater to instrument panel;

- unscrew securing screws (3) and remove instrument

panel support bracket (2) operating from instrument
board opening (as shown in box);

- remove air duct from heater to instrument panel.

E

URO

C

ARGO

T

ECTOR

12-26 t

BODY - CHASSIS

41

Base — February 2003

79640

79642

79641

79643

79645

Figure 97

Figure 98

Figure 99

Figure 100

Figure 101

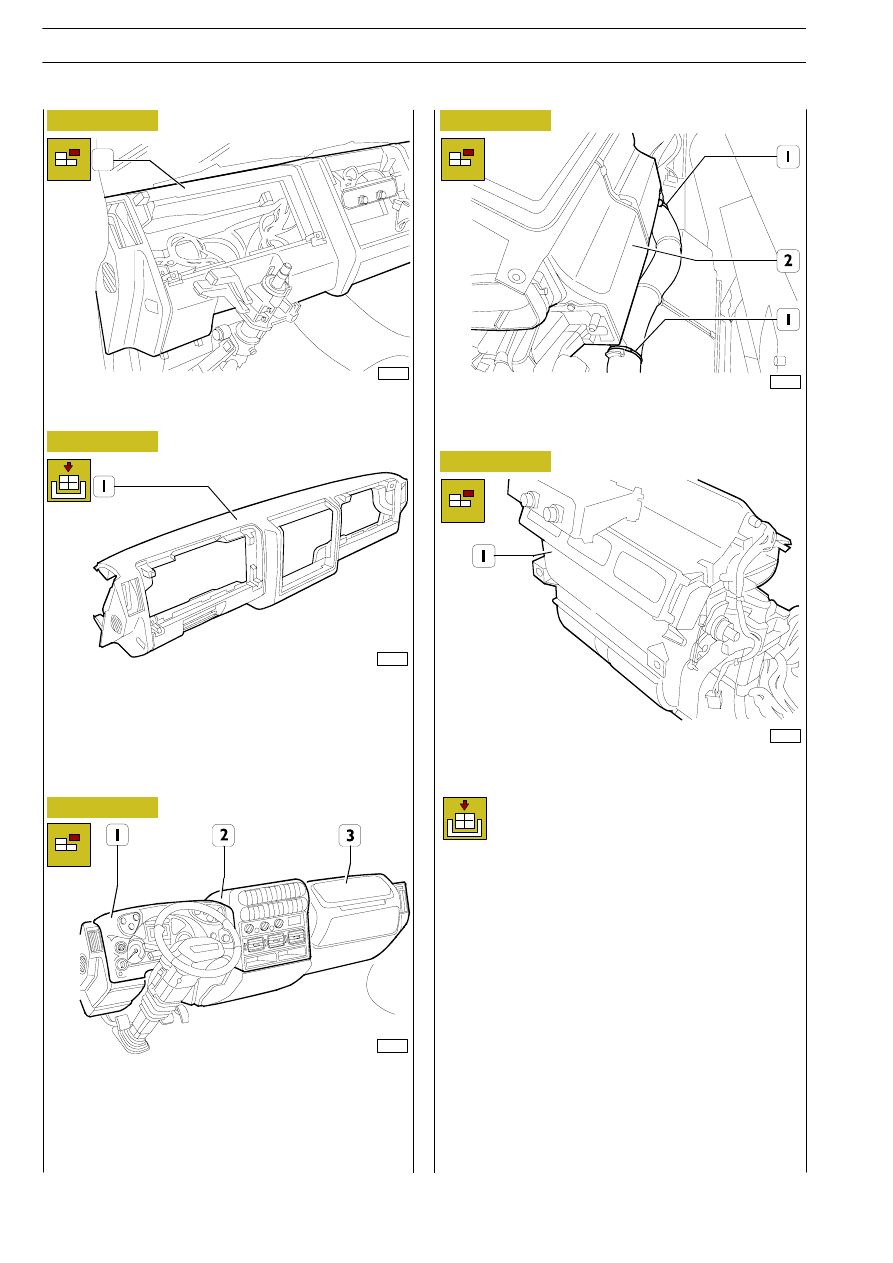

- With help from a second operator, properly detach

instrument panel (1) covering from the vehicle.

Refitting

Perform

instrument

panel

(1)

covering

re-attaching

operations properly inverting described detaching operations.

533210

HEATING AND VENTILATION

Removal

Perform detaching procedure on:

- instrument panel (1) (OP. 553710);

- middle instrument panel (2) (OP. 553710);

- instrument panel covering (3) (OP. 552211);

- remove interfering parts.

- Operate from heater (2) rear side and disconnect electric

cable bundle check clamps (1).

- Remove vehicle heating and ventilation unit (1).

Refitting

Perform heating and ventilation unit re-attaching
operations inverting described detaching operations.

1

E

URO

C

ARGO

T

ECTOR

12-26 t

42

BODY - CHASSIS

Base — February 2003

E

URO

C

ARGO

T

ECTOR
