Iveco EuroCargo (12 to 26 t). Manual - part 134

E

URO

C

ARGO

T

ECTOR

12-26 t

80

FRONT AXLE 5871/5

Base - February 2003

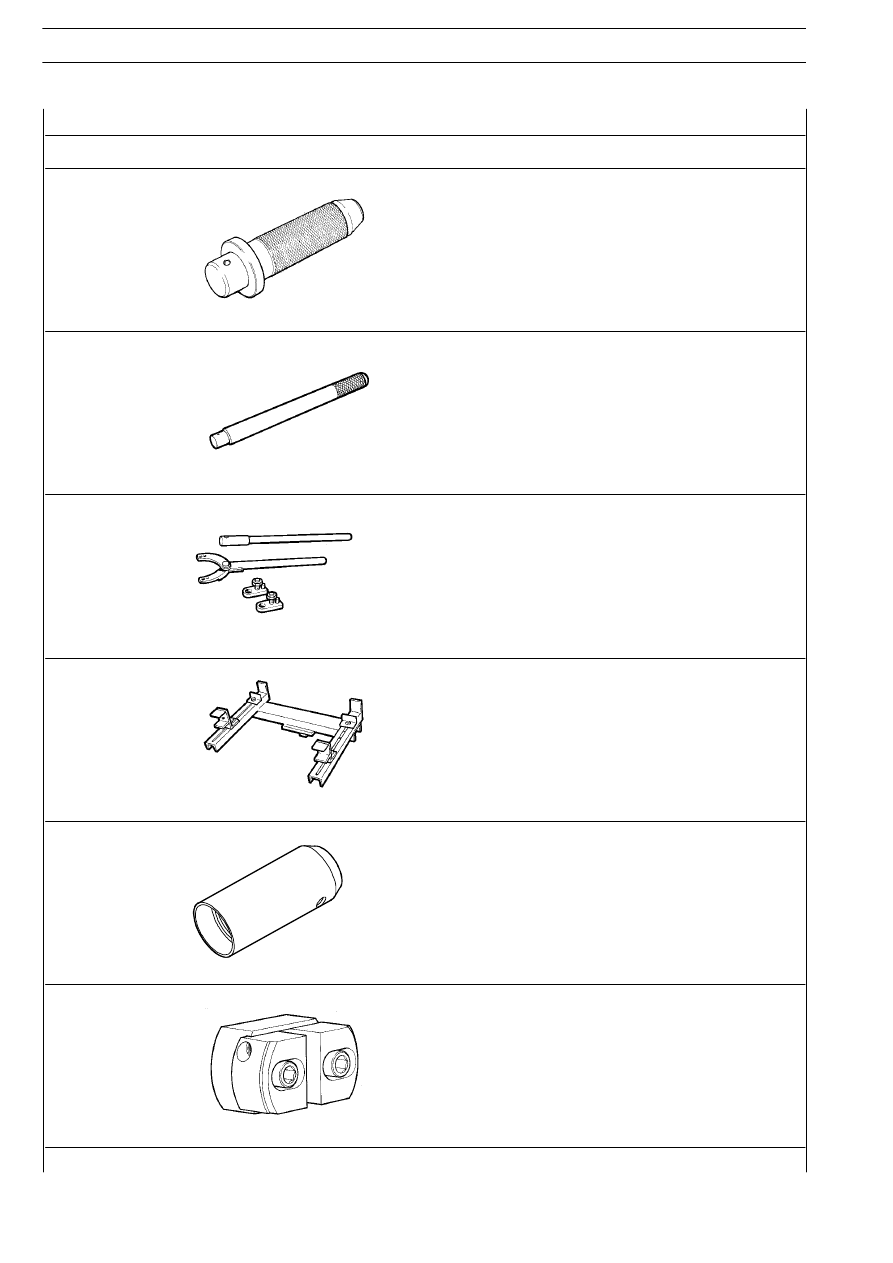

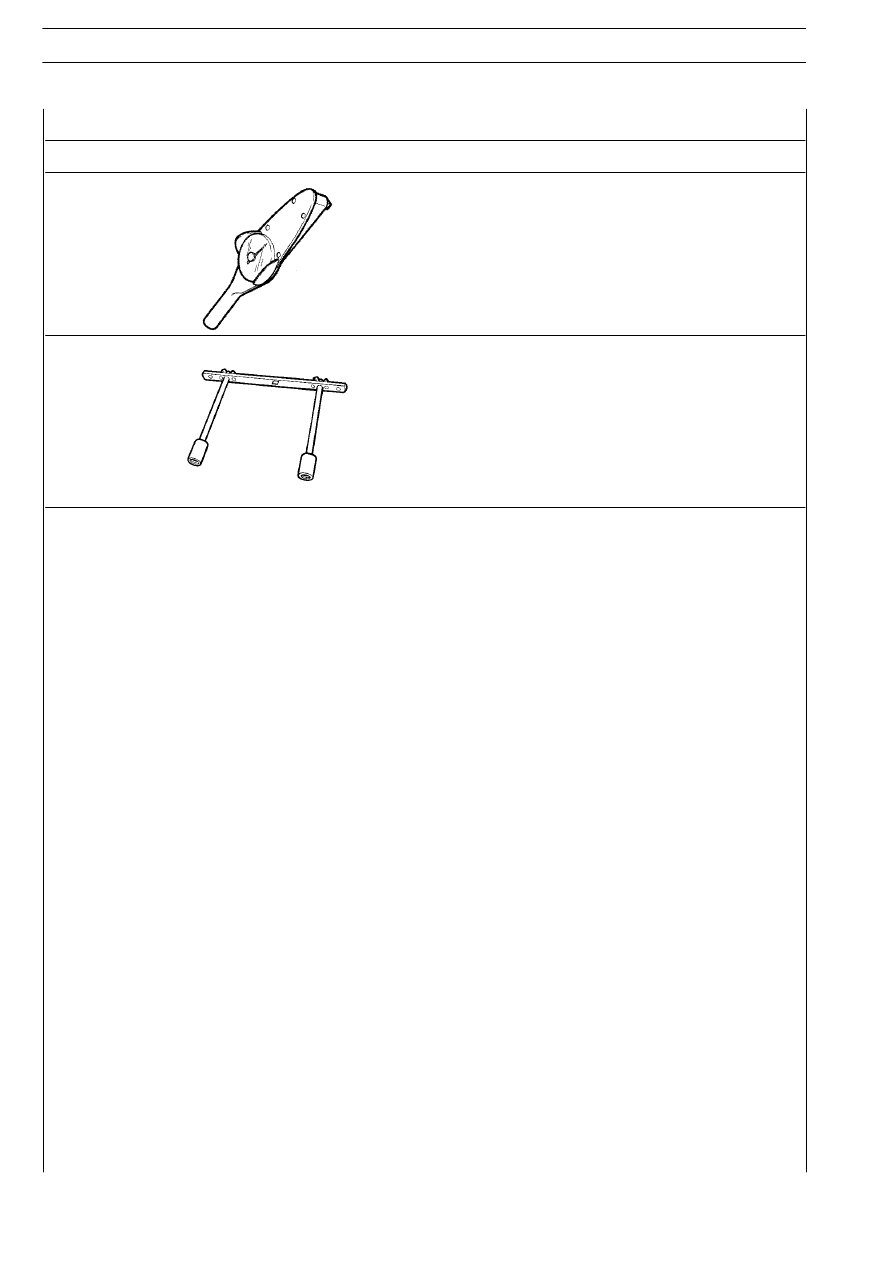

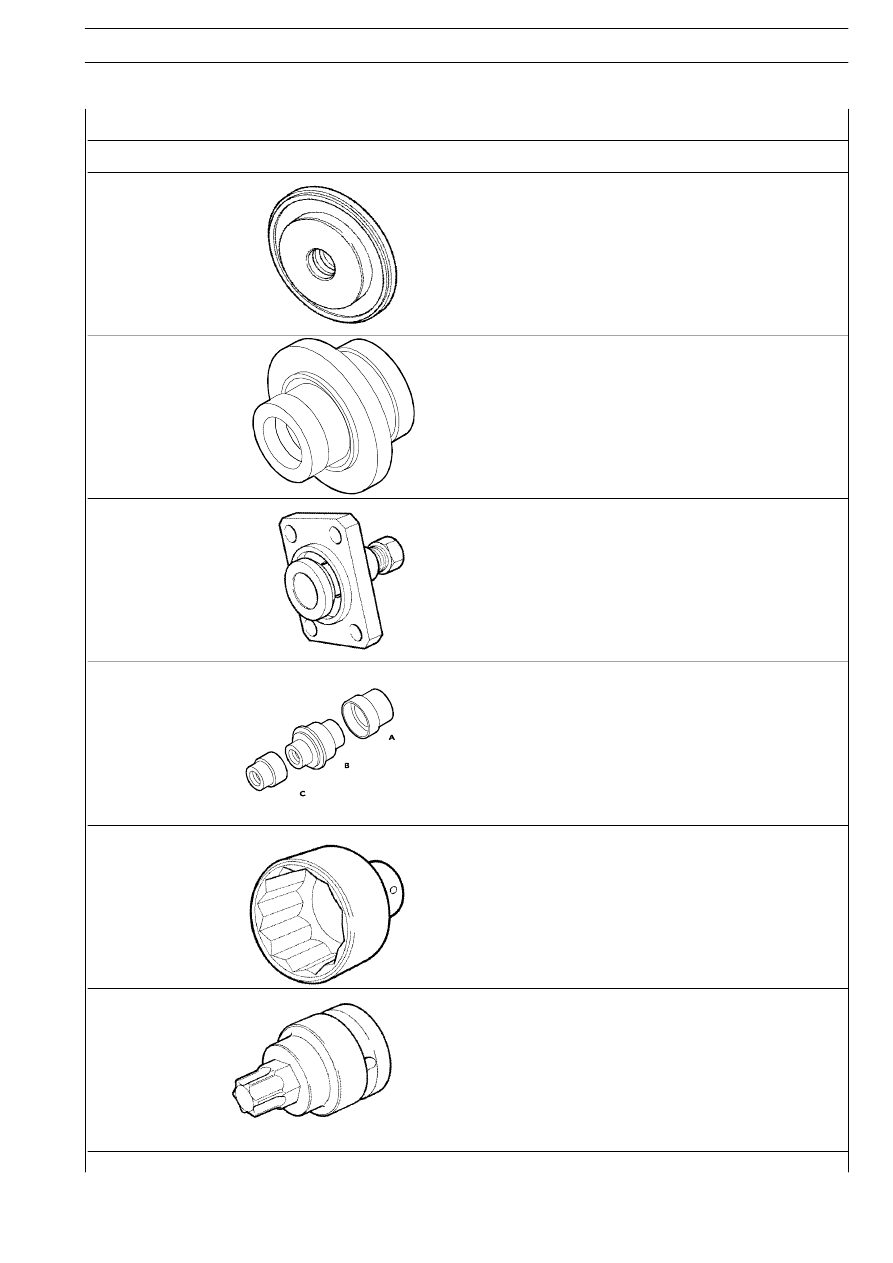

TOOL No.

DESIGNATION

99370006

Handle for interchangeable beaters

99370007

Handle for interchangeable beaters

99370317

Reaction lever with extension for flange holder

99370628

Support for axle detachment and reattachment

99370715

Rail for wheel hub assembly

99374093

Beater for assembly of bearing outside tracks (91 — 134) to be used
with 99370007

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AXLE 5871/5

81

Base - February 2003

TOOL No.

DESIGNATION

Locking ring for assembly of inside wheel hub gasket
(to be used with 99370006)

99374132

99374173

Locking ring for assembly of lower steering knuckle pin gasket
(to be used with 99370007)

Tool for steering knuckle pin setting

99374405

Beater for disassembly and reassembly of steering knuckle pin
bearings (to be used with 99370007)

99374530

Wrench (80 mm) for wheel hub bearing adjusting nut

99388001

Wrench for cross and longitudinal tie rod lock screws on steering
knuckle

99388002

E

URO

C

ARGO

T

ECTOR

12-26 t

82

FRONT AXLE 5871/5

Base - February 2003

TOOL No.

DESIGNATION

99389819

Dynamometric wrench (0 — 10 Nm) with square connection 1/4”

99395026

Tool for hub rolling torque check (to be used with dynamometric
wrench)

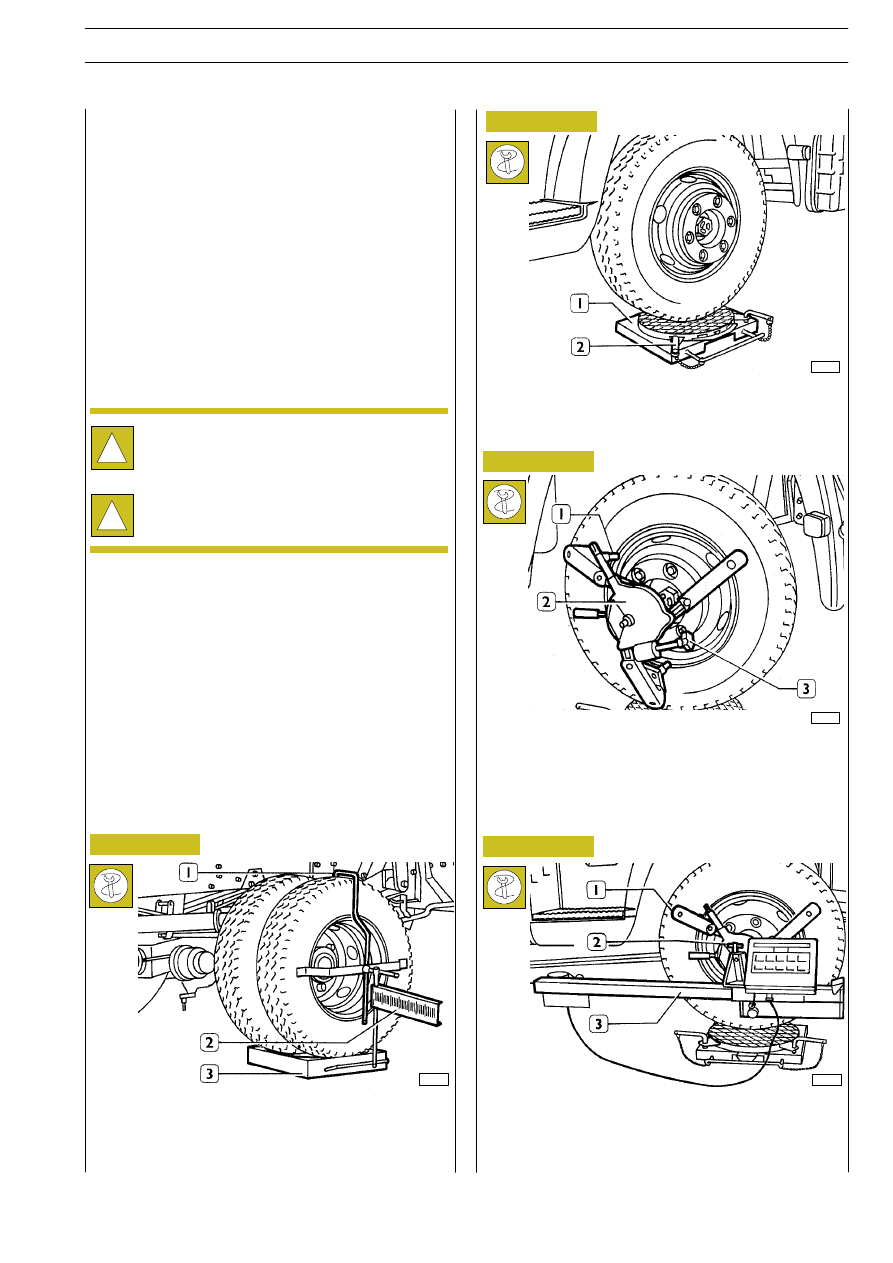

Before checking, it is necessary to make a preliminary
investigation of some vehicle elements which can affect set
up. If any fault is detected, it is important to eliminate it in
order to avoid wrong measurements.
The checks to be made are the following:

- tyre pressure;

- wheel hub bearing clearance;

- clearance between track rod pins and levers on steering

knuckles;

- shock-absorber efficiency;

- wheel rims must not be dramatically distorted.

Make wheel set up check using equipment 99305354.

FRONT WHEEL SET UP

!

Checks and possible adjustments of wheel set up
must be made with the vehicle having static load.

By and then, check perfect calibration of optical
units.

Figure 10

Place the vehicle with the wheels in upright direction on a flat
surface. Lift the vehicle’s rear part and place the platforms
under the wheels (3). Lower the vehicle, brake the rear
wheels and set the hook (1) with the ruler (2).

32973

Figure 11

Figure 12

Lift the vehicle’s front part and place the swinging plates (1)
under the wheels, clamping them with the appropriate locks
(2).

32974

32975

Place on the wheel rim the self-centring clip (2) fitted with the
right lock pins (1). Use the handle (3) to clamp the clip on
wheel, checking that the wheel itself is well fixed.

Figure 13

Set the detecting system (3) on the clips (1) and clamp it with
the screw (2). Repeat the same operations on the other
wheel.

32976

!

Setting of clips and headlights

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AXLE 5871/5

83

Base - February 2003
