Mount the spindle (1) governing the transfer box differential
locking, lubricate the new seal (2) and fit it on the piston (3)
and insert this into the cylinder (4). Apply sealant on the thread
of the cylinder (4). Screw this into the differential gear housing,
tightening it to the prescribed torque.

Figure 52

36367

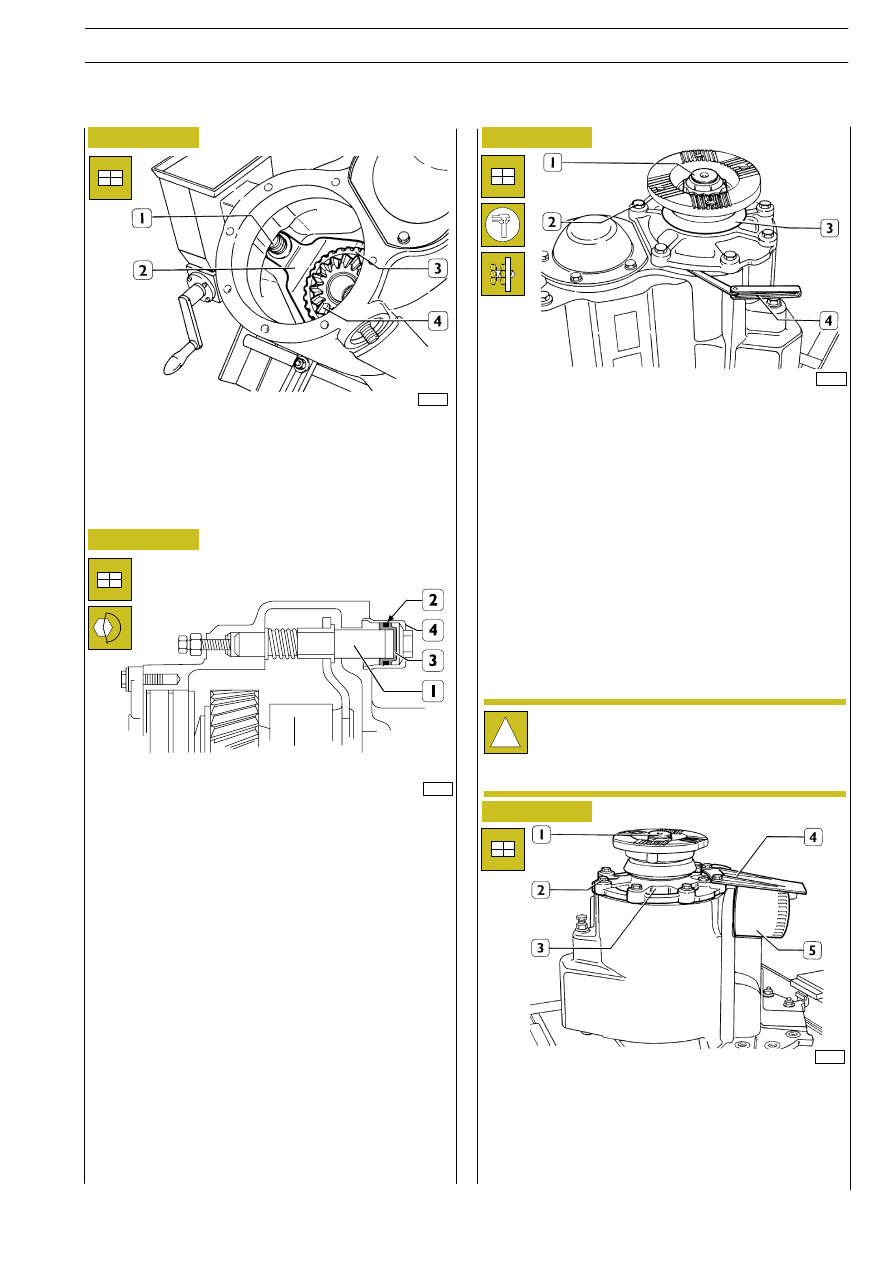

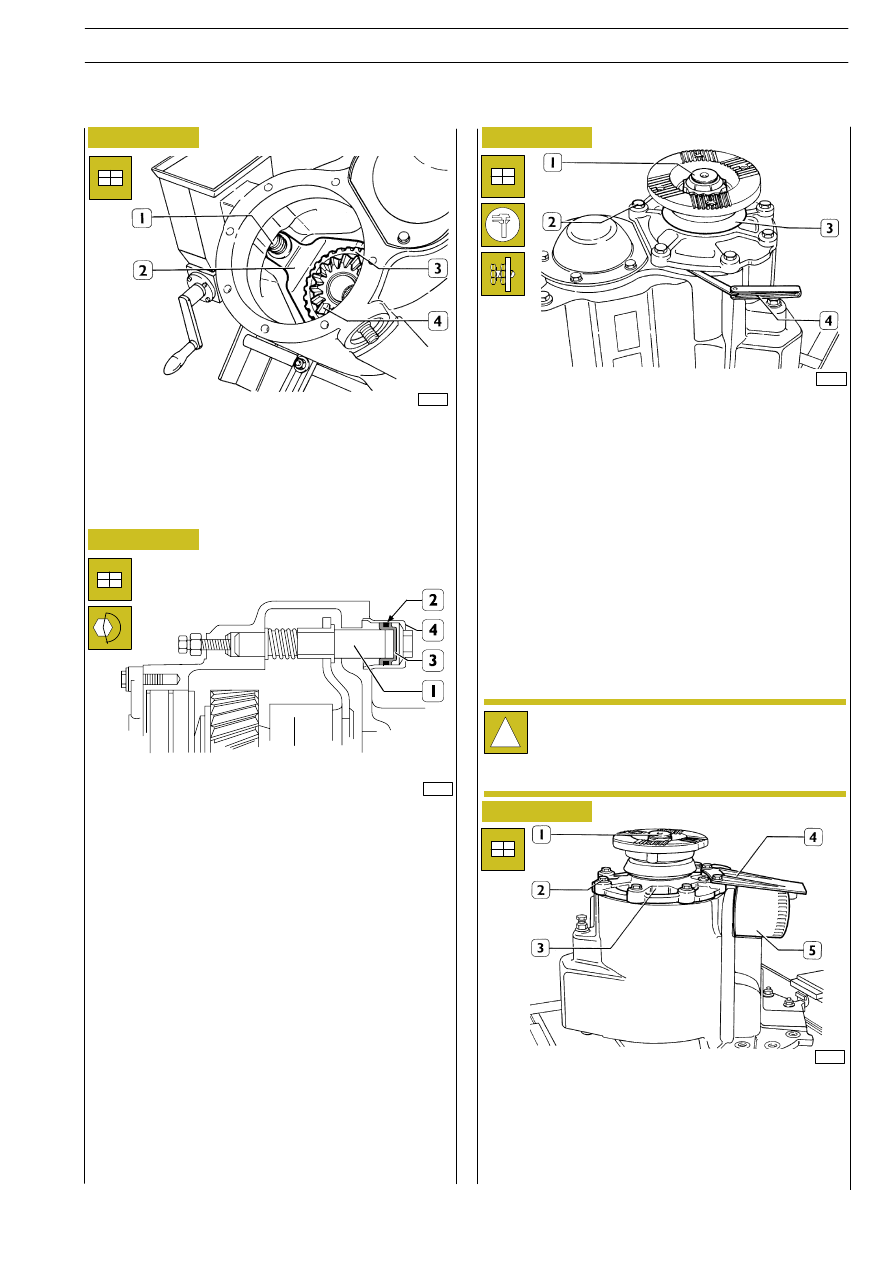

Proceed as follows to adjust shaft bearing end play:
- fit the drive input shaft into the inter-axle differential

carrier;

- tighten screws (2) without washers;
- turn the input shaft in both directions to bed bearings; at

the same time, tighten screws (2) without locking them;

- use a feeler gauge (4) to measure, at four equally-spaced

points, the gap between bearing cage (3) and carrier rest
face;

- thickness S, corresponding to the shim pack necessary for

adjusting bearing end play is calculated as follows:
S = A + B

- where A is the mean value resulting from the four

measurements taken earlier;

- B = 0.013 is the mean value of bearing end play

(0.05

÷ 0.20 mm);

- remove screws (2) and raise the drive input shaft by

6

÷ 12 mm.

- fit the shim pack of the correct thickness.

!

The shim pack must consist of at least three shims,
with the thickest in the middle.
Shims are supplied as spares in the following range of
thickness: 0.076 - 0.127 - 0.254 mm.

Figure 53

Figure 54

Fit new oil filter (5), fit guard (4) and secure it to differential
carrier together with bearing cage (3) by screws (2).
Check input shaft bearing (1) end play using a dial gauge. End
play should be 0.05 to 0.20 mm.
In case of a different reading, replace the shim pack with
another one of the appropriate thickness.

36368

77232

Figure 55

36352

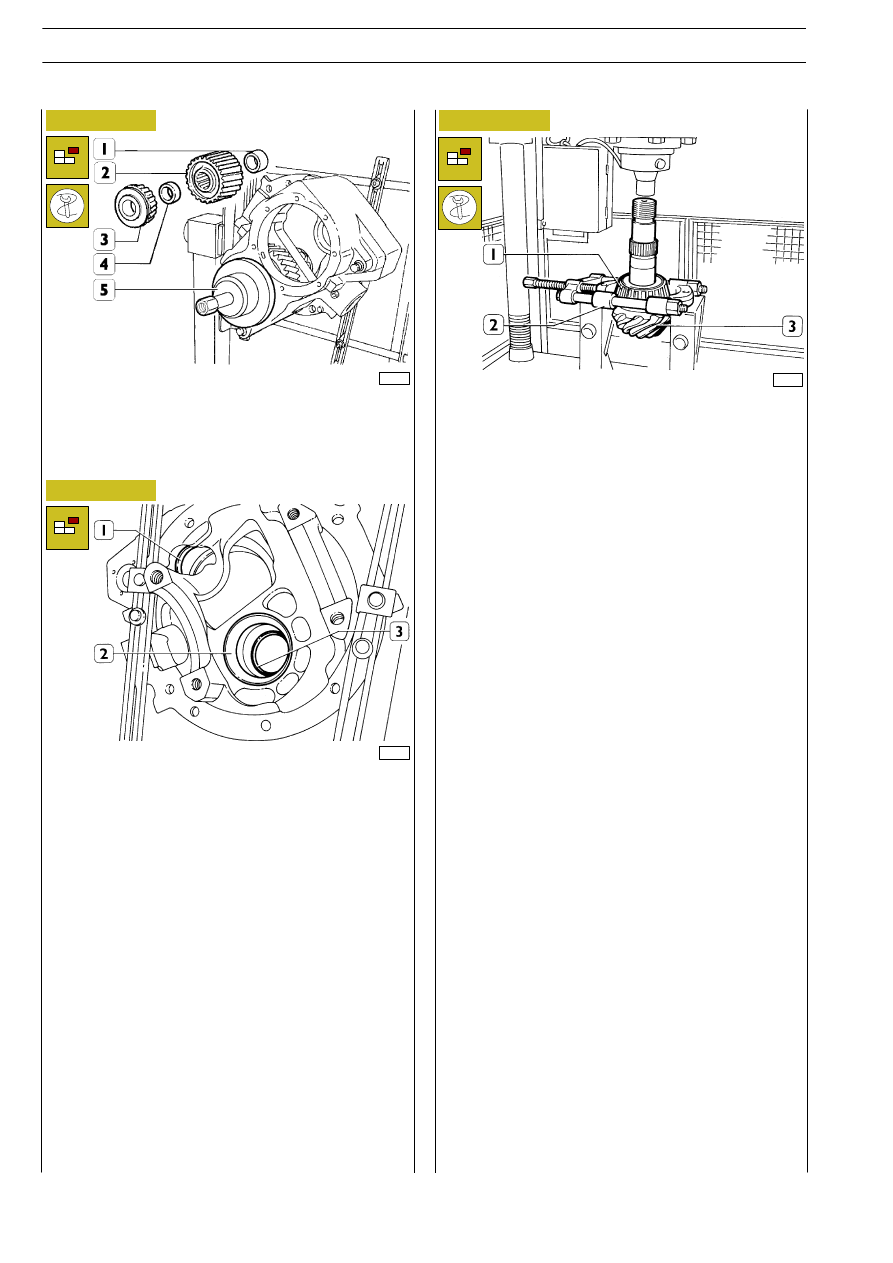

Place rear side gear (4) complete with sleeve (3) and fork (2)
on bearing cup (3, Figure 50). Then fit spring (1) on fork (2).

E

URO

C

ARGO

T

ECTOR

12-26 t

AXLES IN TANDEM (INTERMEDIATE)

33

Base - February 2003

Figure 56

Adjust shaft (2) end-stop as follows:

- loosen capscrew (1);

- let 6 bar compressed air into the cylinder (3);

- tighten capscrew (1) until in contact with shaft (2);

- furtherly tighten capscrew (1) by 1/4

÷ 1/2 turn and lock

jam nut (4);

- Use tool 99370317 to lock flange rotation (1, Figure 55)

and tighten the retaining nut to the specified torque.

77233

Figure 57

Figure 58

Adjusting differential lock and inter-axle
control pin end-stop

Figure 59

526210

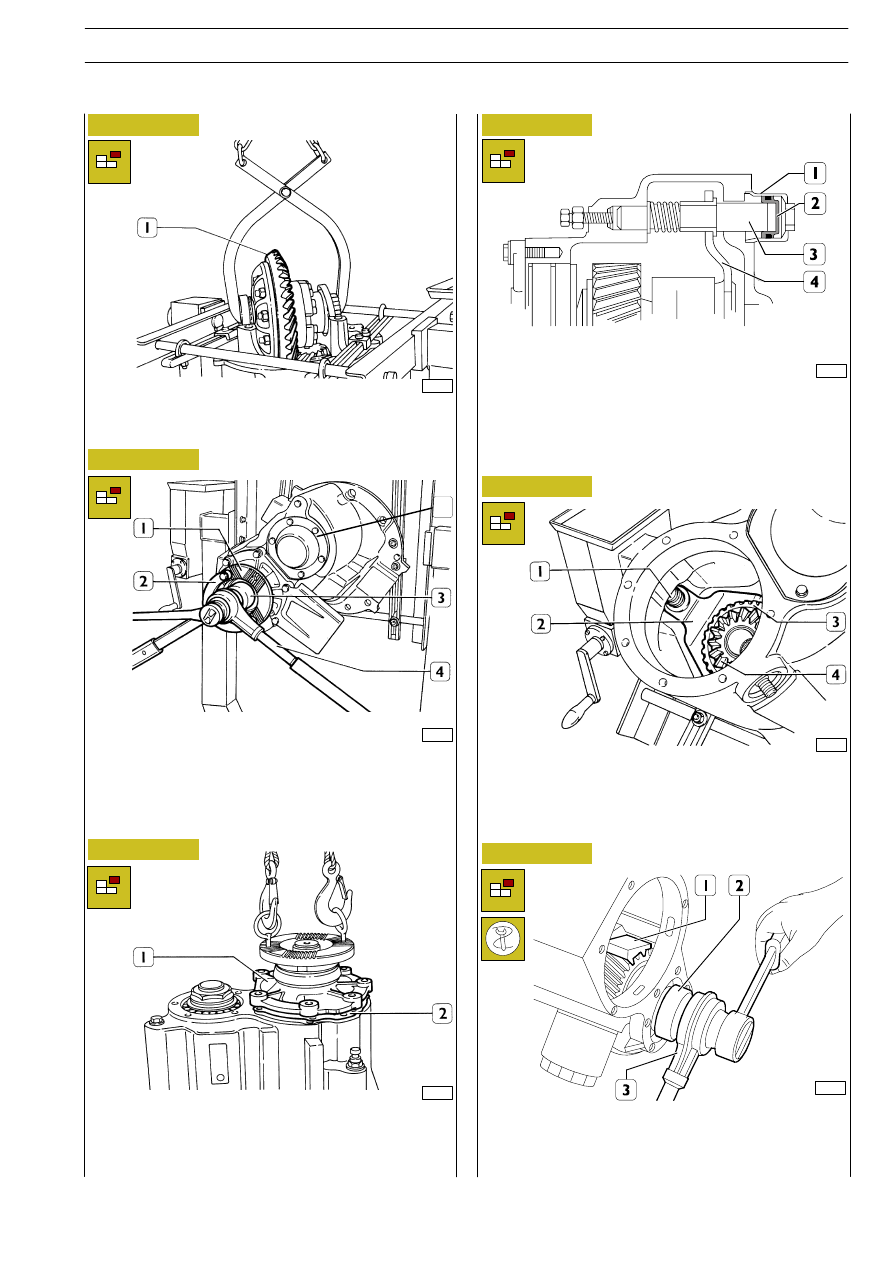

REPAIRING MAIN DIFFERENTIAL-
DISMANTLING DIFFERENTIAL
CASING

77234

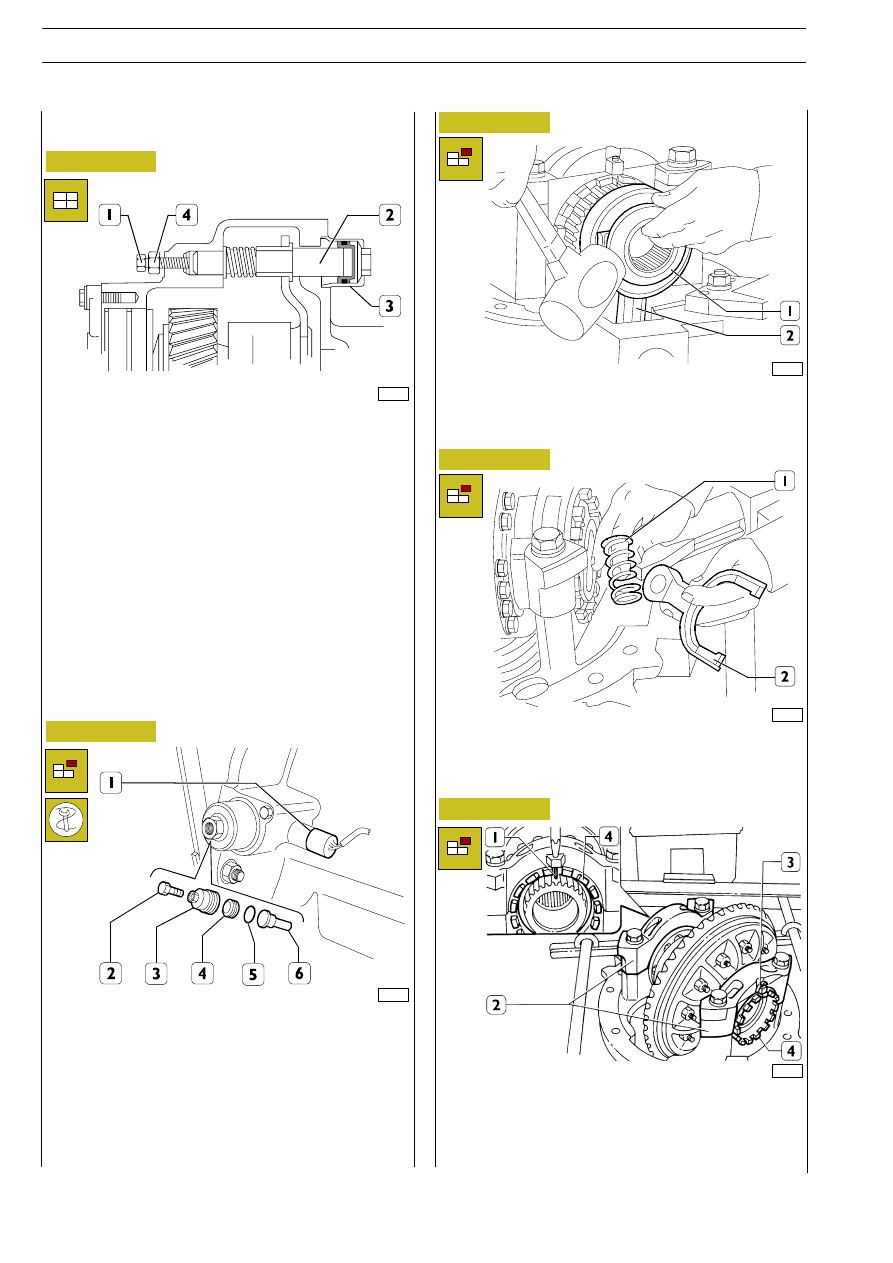

Take out the switch (1) signalling differential locking, unscrew
the screw (2) to cut in manual differential locking, the cylinder
(3) together with the ram (4) and the seal (5) and extract the
spindle (6).
Using a punch, eject the ram (4) from the cylinder (3).

77236

77235

Release the coupling (1) with a rubber skirt and remove it from
the fork (2).

Take out the spring (1) and the fork (2) from inside the differ-
ential gear housing.

Figure 60

36373

Remove split pin (3) and roll pin (1); dismantle caps (2) and
bearing adjusting nuts (4).

E

URO

C

ARGO

T

ECTOR

12-26 t

34

AXLES IN TANDEM (INTERMEDIATE)

Base - February 2003
