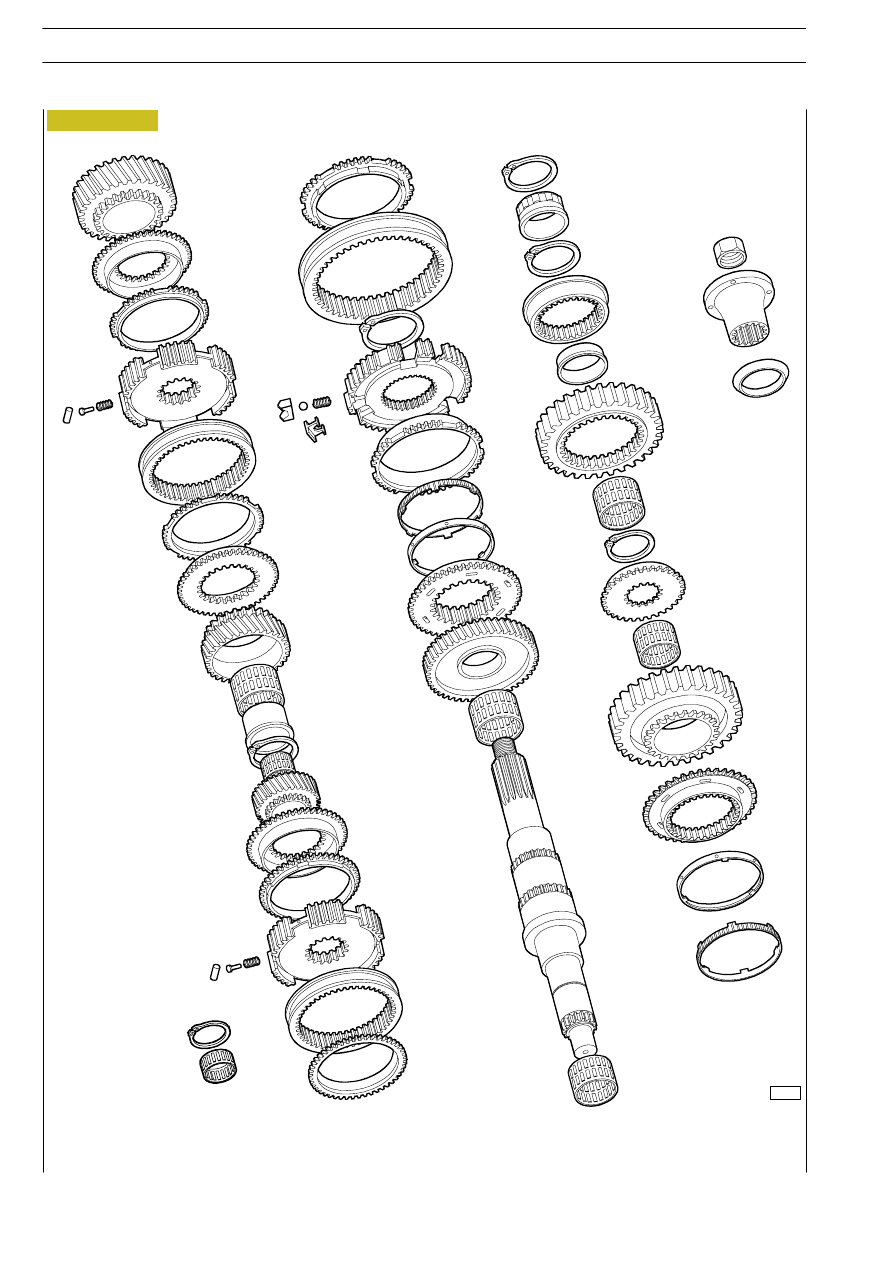

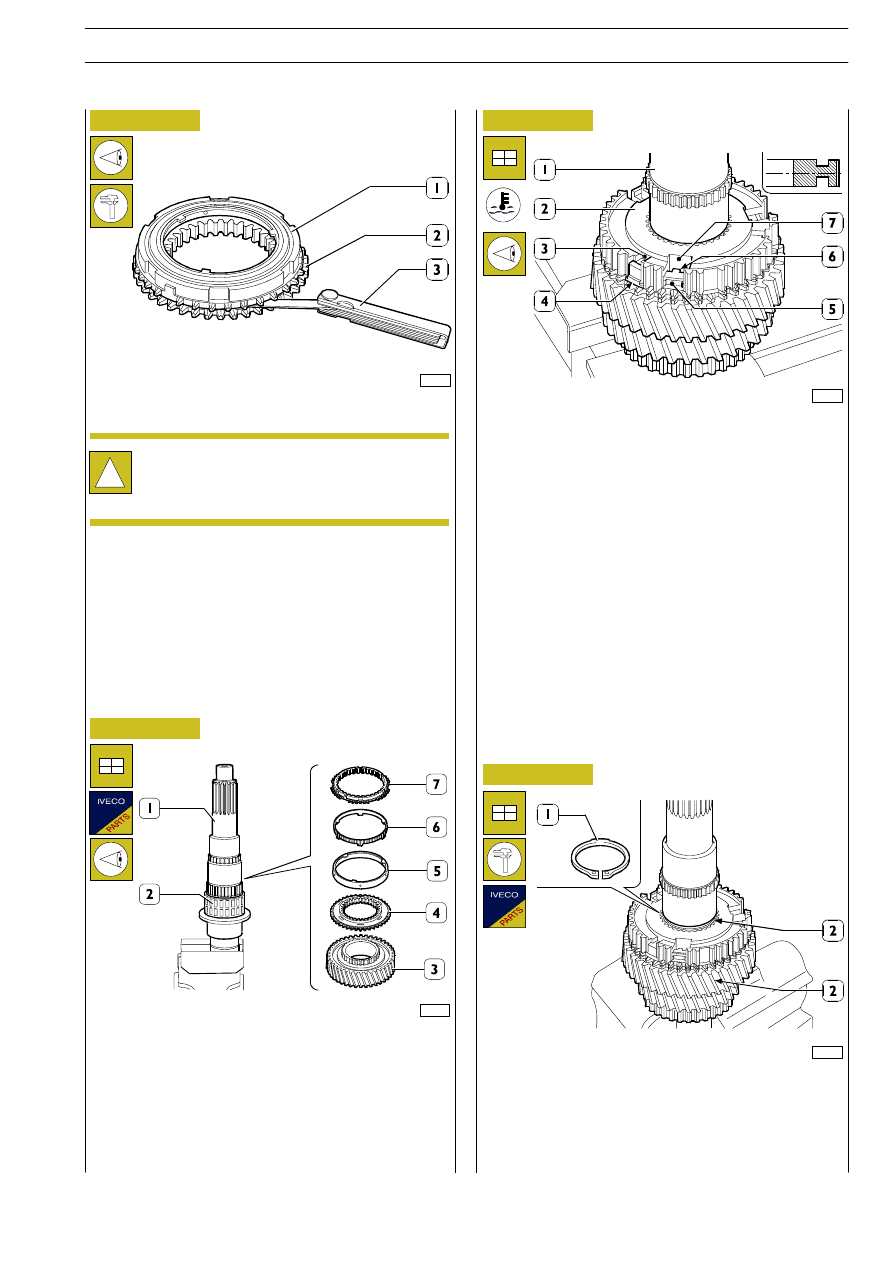

Mount snap ring (1), the thickness of which produces axial play
of the same, into its own seat (2), as near to zero as possible.
Check axial play of 2

nd

speed gear (2), which must fall within

the range of 0.35

÷ 0.48 mm.

Heat hub (2) to a temperature of 85

°C, then fit it onto output

shaft (1) so that:

- the higher shoulder faces downwards (see relevant

section);

- the narrower openings (3) are inserted into the

synchronizing ring projections (4);

- the wider openings (7) of the hub are aligned with

synchronizing ring openings (5) and inner ring tabs (6).

84485

84486

84487

84488

Figure 53

Figure 54

Figure 55

Figure 56

Check the amount of wear of synchronizing rings by acting as
follows:

- Visually check that the friction surface is not corrugated.

Rotate synchronizing ring (1) so as to ensure correct match on
matching body (2).
Use a thickness gauge (3) to check, on two diametrically
opposed points, the clearance between the two parts.
If the measured value does not fall within the range of 0.5

÷

1.9 mm, replace the synchronizing ring.

Mount roller cage (2), 2

nd

speed gear (3) and matching body

(4) on output shaft (1).
Mount inner ring (5) and intermediate ring (6) so that the tabs
are inserted into the matching body (4) slots, then mount
synchronizing ring (7) so that the outer side openings match
with ring (5) inner tabs.

!

The synchronizing rings must, after inspection, be
marked on their respective matching bodies in order
to

avoid

exchanging

their

position

when

re-assembling.

GEARBOX EATON FSO 5206B

E

URO

C

ARGO

T

ECTOR

12-26 t

211

Base - February 2003

84480

84507

84509

84510

Figure 57

Figure 58

Figure 59

Figure 60

Mount sliding sleeve (2) on hub (1) by turning it in the
direction shown in the figure.
Mount dowels (6), springs (3), dowels (4) and balls (5), then
secure them below sliding sleeve (2).

Mount synchronizing ring (7) so that its projections (8) are
inserted into the narrowest openings of hub (9).
Mount inner ring (5) and intermediate ring (3) so that the inner
tabs (4) of the latter match with the outer side openings of
synchronizing ring (7).
Mount matching body (1) so that the slots (2) of the same are
inserted in the tabs of ring (5).

Lubricate roller cage (3), then fit it onto output shaft (1).
Mount 1

st

speed gear (2).

Heat hub (4) to a temperature of ~ 85

°C, then fit it onto

output shaft (1).
Mount snap ring (2), the thickness of which produces axial play
of the same into its own seat (3), as near to zero as possible.
Check axial play of 1

st

speed gear (5), which must fall within

the range of 0.40

÷ 0,57 mm.

GEARBOX EATON FSO 5206B

E

URO

C

ARGO

T

ECTOR

12-26 t

212

Base - February 2003

84511

84513

84512

33639

84514

Figure 61

Figure 62

Figure 63

Figure 64

Figure 65

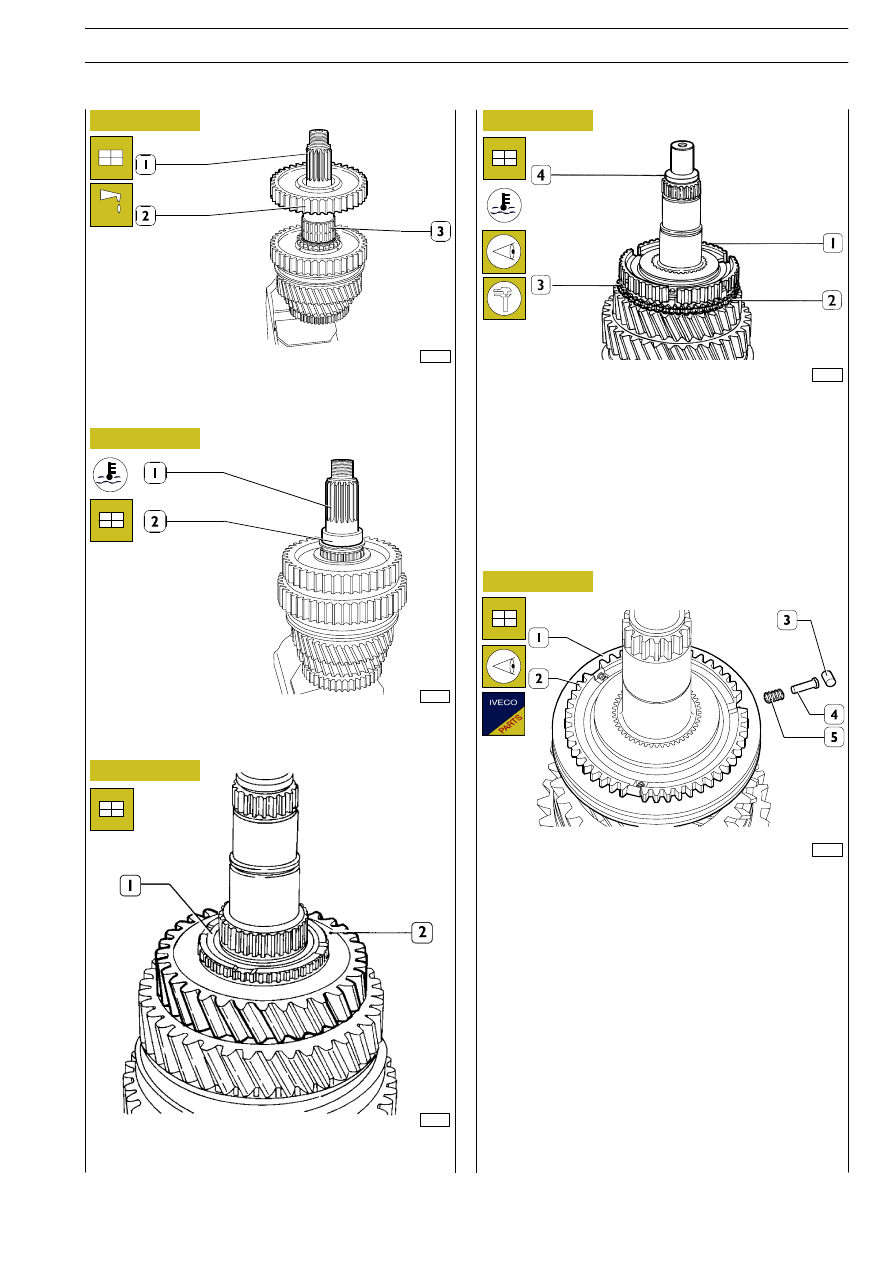

Lubricate roller cage (3), then fit it onto output shaft (1) and
mount reverse gear (2).

Heat the rear roller bearing inner race (2) to ~ 85

°C, then

fit it onto output shaft (1).

Turn the shaft (placed in the vice) upside down, mount roller
cage (1) and 3

rd

speed gear (2).

Mount matching body (2) and synchronizing ring (3). Heat hub
(1) to a temperature of 85

°C, then fit it onto shaft (4), taking

care that the synchronizing ring tangent stops are inserted into
the respective seats of the hub.

Check axial play of 3

rd

speed gear, which must fall within the

range of 0.35

÷ 0.48 mm.

Mount springs (5) and small pins (4) on hub (2). Mount 3

rd

-

4

th

gear engagement sliding sleeve (1) on hub (2), then place

the former so that it is slightly lifted compared to hub (2), then
insert rollers (3) between small pins (4) and sliding sleeve (2).

GEARBOX EATON FSO 5206B

E

URO

C

ARGO

T

ECTOR

12-26 t

213

Base - February 2003
