Iveco EuroCargo (12 to 26 t). Manual - part 52

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

51

Base - February 2003

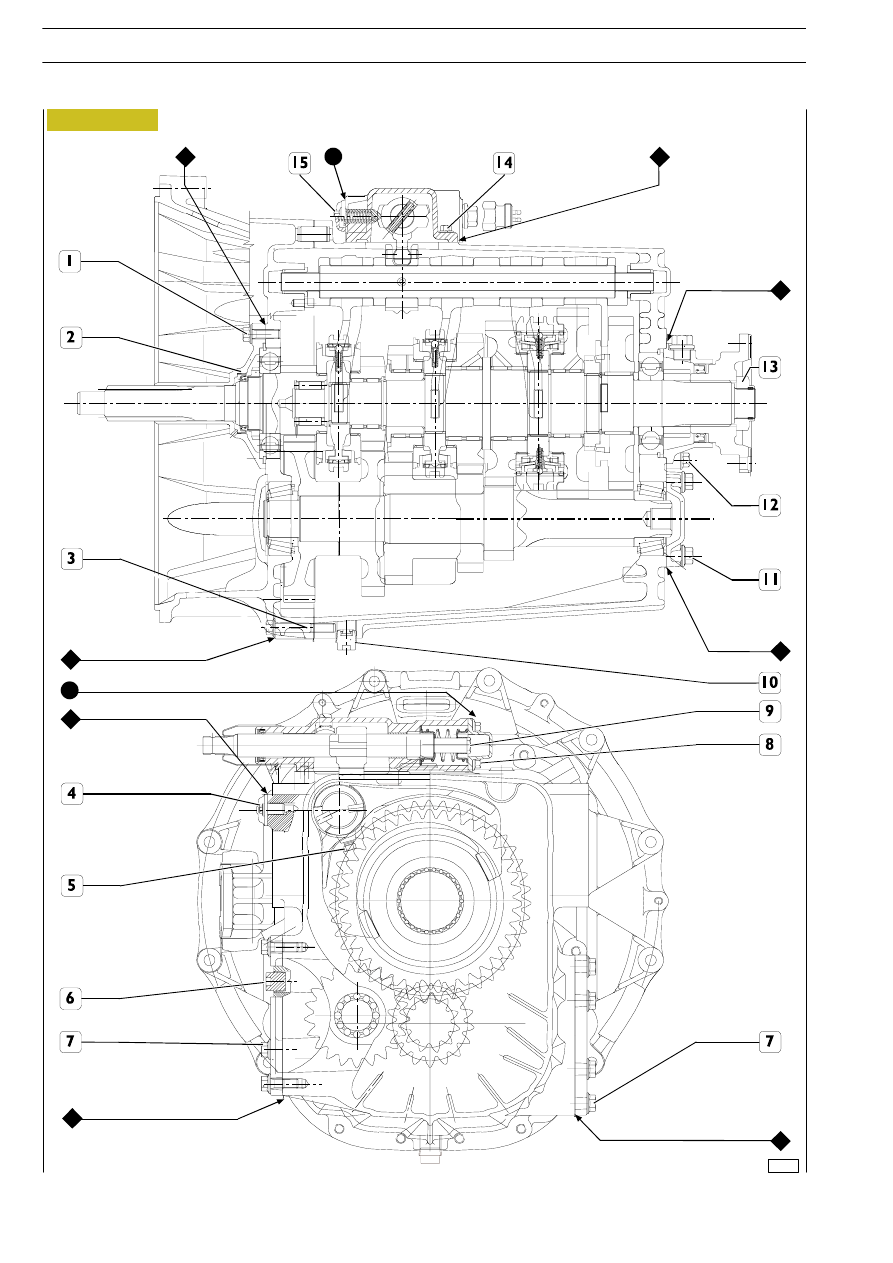

PART

TORQUE

PART

Nm

(kgm)

1

Flanged hexagonal head screw for securing front cover

32

± 3

(3.3

± 0.3)

2

Ring nut for securing entry shaft bearing

545

± 55

(55.5

± 5.6)

3

Flanged hexagonal head screw for joining clutch and case

45.5

± 4.5

(4.6

± 0.5)

4

Release-proof tip cover fastening screw

22.5

± 2.5

(2.3

± 0.2)

5

Screw for securing fork control rod hub

39

± 2

(4.0

± 0.2)

6

Threaded plug with external operating hexagon for oil level

27.5

± 2.5

(2.8

± 0.3)

7

Flanged hexagonal head screw for securing covers on side power takeoffs connection windows

38

± 4

(3.9

± 0.4)

8

Screw with plane washer for securing transverse axle cover on external control

19

± 2

(1.9

± 0.2)

9

Transverse axle screw

30

± 3

(3.0

± 0.3)

10 Threaded plug with external operating hexagon for oil discharge

27.5

± 2.5

(2.8

± 0.3)

11 Flanged hexagonal head screw for securing rear cover on secondary shaft

58

± 6

(5.9

± 0.6)

12 Flanged hexagonal head screw for securing rear cover on primary shaft

43

± 4

(4.4

± 0.4)

13 Locking nut for outlet primary shaft flange

467

± 23

(47.6

± 2.3)

14 Flanged hexagonal head screw for securing upper external controls support cover

33.5

± 3.5

(3.4

± 0.4)

15 Flanged hexagonal head screw for securing spring check flange on external control

19

± 2

(1.9

± 0.2)

-

Flanged hexagonal head screw for securing clutch disengagement lever support

46.5

± 4.5

(4.6

± 0.4)

*

Apply thread-braking LOCTITE 270 on the screw

♦ Apply liquid gasket LOCTITE 510 sealant

•

Apply liquid gasket LOCTITE 518 sealant.

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

52

Base - February 2003

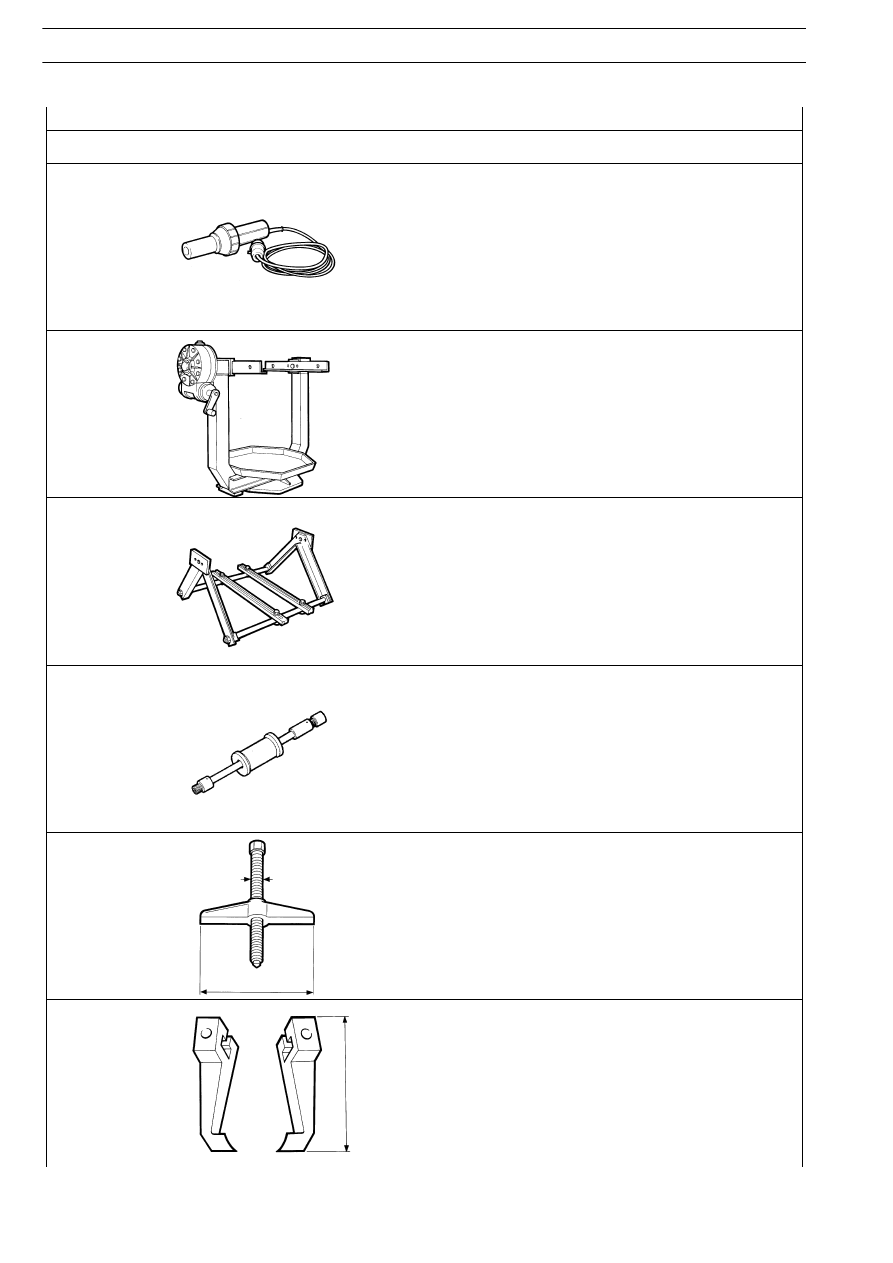

TOOL No.

DENOMINATION

99305121

Hot-air apparatus

99322205

Rotating stand for assembly revision
(capacity 1000 daN, couple 120 daN/m)

99322225

Assembly bearing support (to be applied on stand 99322205)

99340205

Percussion extractor

99341003

Simple-effect bridge

99341009

Pair of brackets

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

53

Base - February 2003

TOOL No.

DENOMINATION

99341015

Clamp

99341017

Pair of brackets with hole

99341019

Pair of tie-rods for holds

99341020

Pair of tie-rods for holds

99341023

Holds

99341025

Holds
