Iveco EuroCargo (12 to 26 t). Manual - part 49

33640

33641

33642

Figure 72

Figure 73

Figure 74

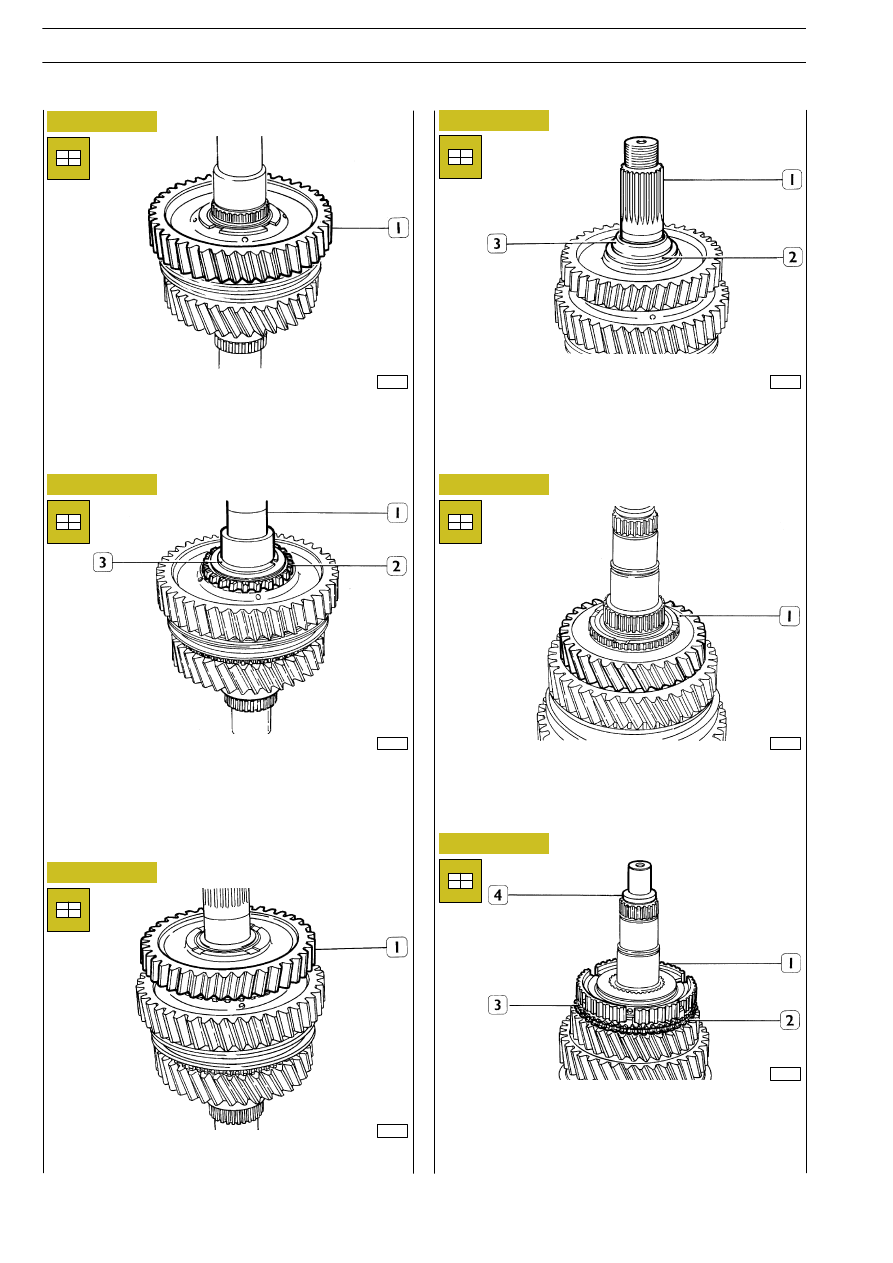

Assemble sliding sleeve (2) for 3

rd

and 4

th

speed gears, springs

and rollers into fixed hub seats. Assemble synchronising ring
(3) and coupling body (1) for 4th speed gear.

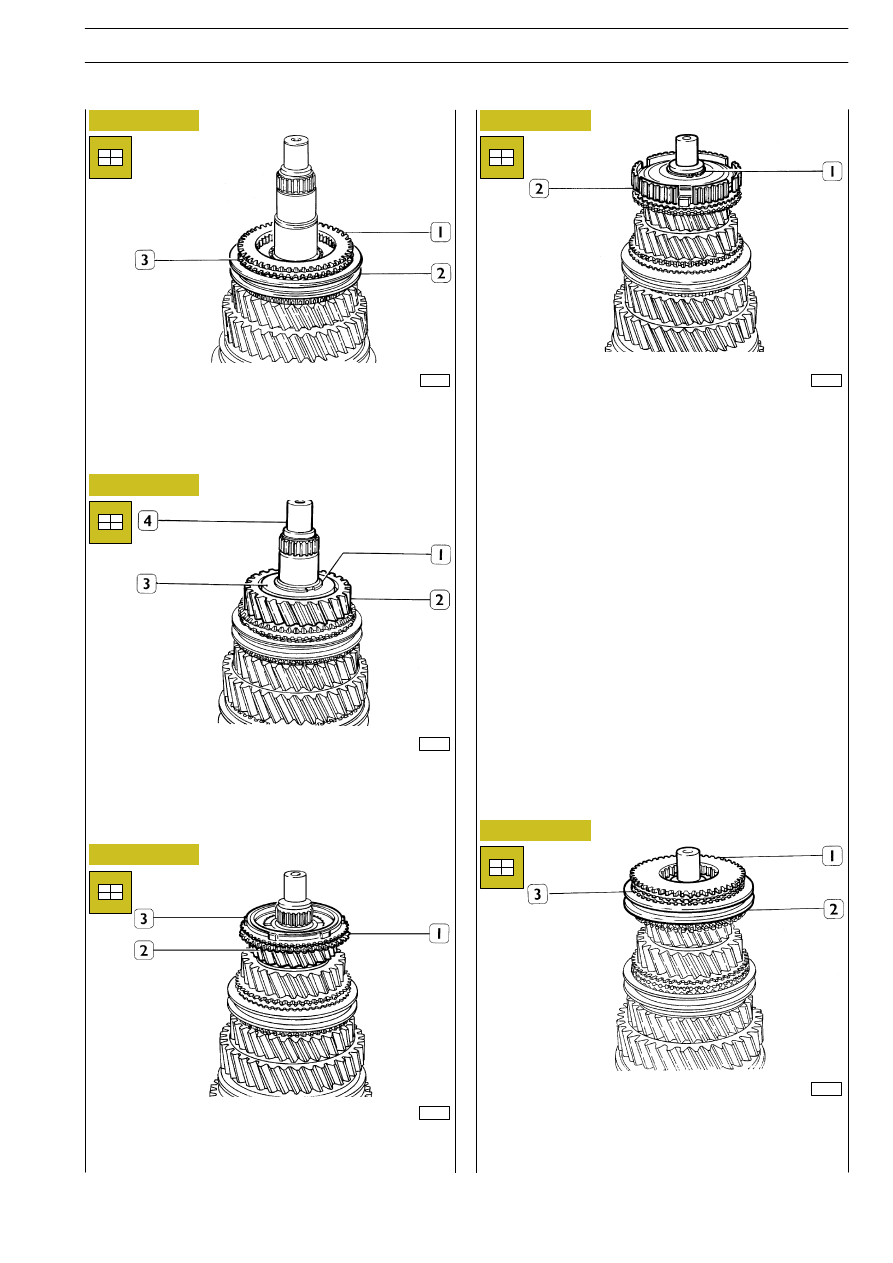

Assemble roller bearing and 4

th

speed gear (2). Heat bush (3)

at a temperature of 100

°C ÷ 130 °C, and assemble it on

primary shaft (4). Assemble elastic ring (1).

Assemble roller bearing, 5

th

speed gear (2), coupling body (1)

and synchronising ring (3) for 5

th

speed gear.

Heat the fixed hub (2) for 5th and 6th speed gears at a
temperature of 100

°C ÷ 130 °C and install it on the primary

shaft with the chamfer heading towards the 5

th

speed gear.

When keying the hub pay attention that synchronising ring
tangential stops are inserted into respective hub seats.
Assemble elastic ring (1) with a suitable thickness so that the
fixed hub has no axial clearance (max allowed 0.03 mm).

33643

33644

Figure 75

Figure 76

Assemble sliding sleeve (2) for 5

th

and 6

th

speed gears, springs

and rollers. Assemble synchronising ring (3) and coupling body
(1) for 6

th

speed gear.

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2855.6

37

Base - February 2003

71869

71871

71870

Figure 77

Figure 78

Figure 79

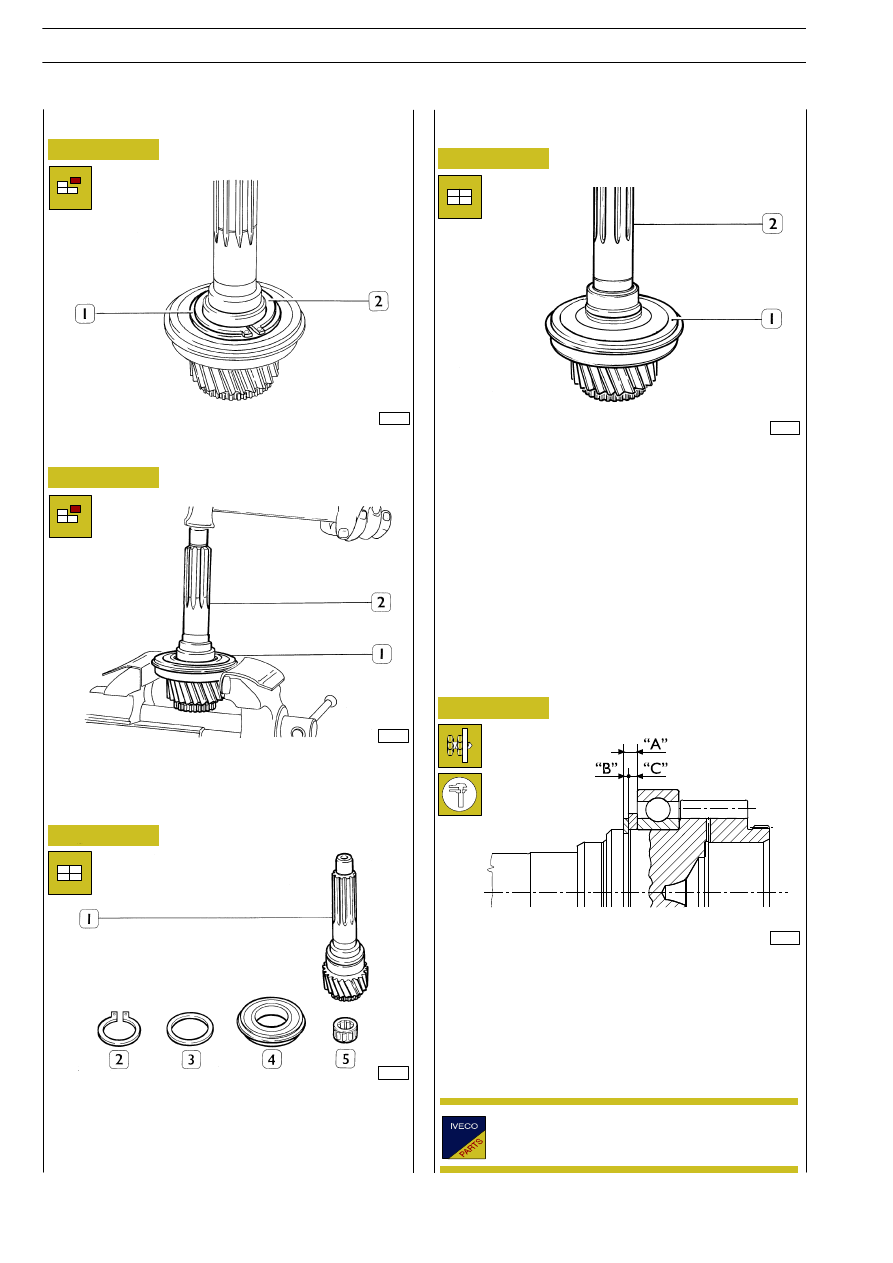

Remove elastic ring (2) and adjustment ring (1).

Abut bearing (1) on a vice, as shown in the figure, and by
beating on shaft (2), extract it from the bearing itself.

PARTS COMPOSING THE MOTION INLET SHAFT

1. Motion inlet shaft - 2. Elastic ring - 3. Adjustment ring - 4.

Ball bearing - 5. Cylindric roller bearing.

MOTION INLET SHAFT ASSEMBLY

71872

62455

Figure 80

Figure 81

Assemble ball bearing (1) on motion inlet shaft (2) and carry
out its adjustment.

- Assemble bearing on motion inlet shaft.

- Measure dimension ”A”.

- Measure seeger ”B” thickness.

- Define spacer ring thickness to be inserted, by defect:

C = A- B.

Motion inlet shaft bearing adjustment spacer ring
thicknesses: mm 2.40 - 2.45 - 2.50 - 2.55 - 2.60 - 2.65
- 2.70 - 2.75 - 2.80.

Motion inlet shaft bearing adjustment

MOTION INLET SHAFT DISASSEMBLY

E

URO

C

ARGO

T

ECTOR

12-26 t

38

GEARBOX 2855.6

Base - February 2003

71869

33651

Figure 82

Figure 83

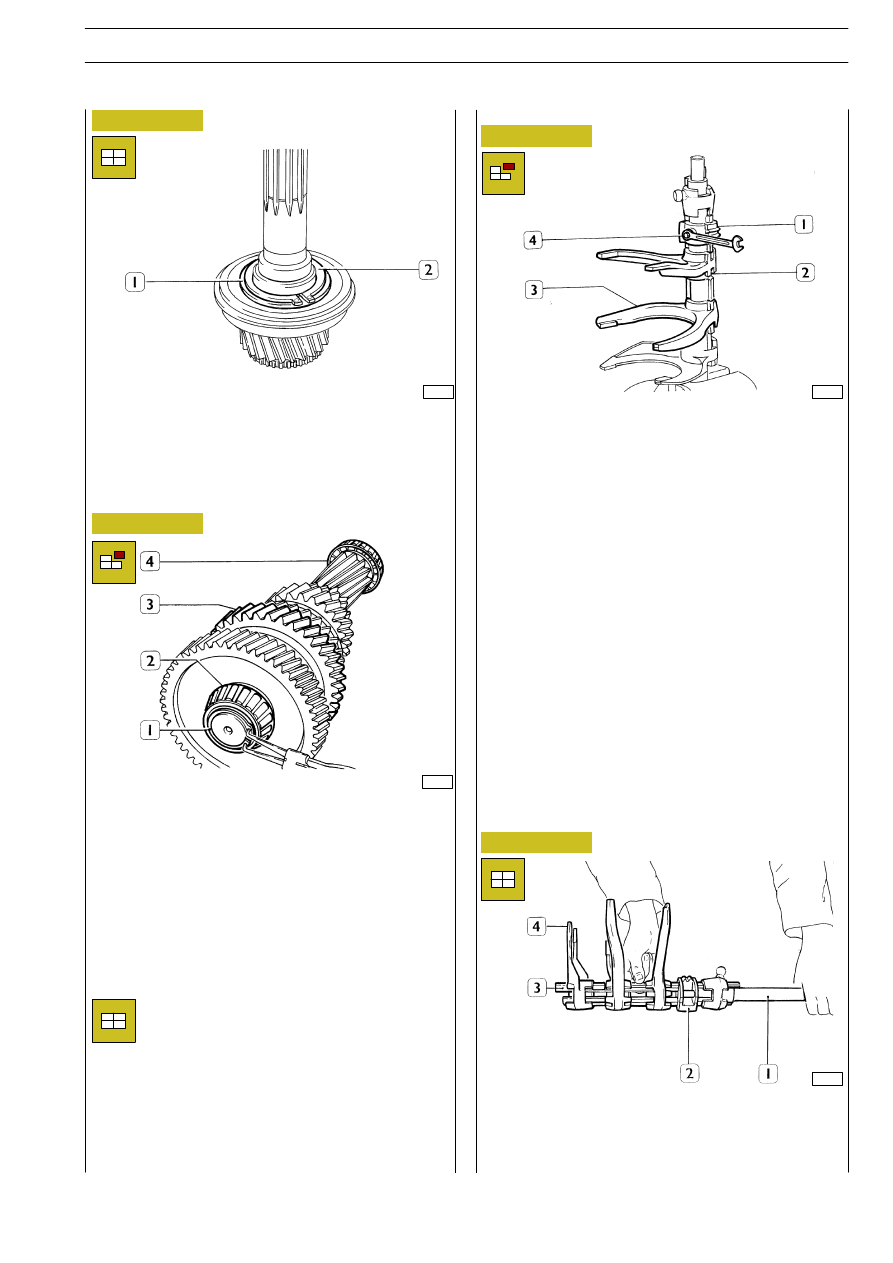

Assemble adjustment ring (1) whose thickness is equal to the
previously-obtained one and assemble elastic ring (2).

Remove elastic ring (1) from secondary shaft (3), extract bevel
roller bearings (2 and 4) with a suitable punch (destructive
operation).

Slightly heat bevel roller bearings (2 and 4, Figure 83)
and assemble them on secondary shaft (3,
Figure 83). Assemble elastic ring (1, Figure 83).

SECONDARY SHAFT DISASSEMBLY

SECONDARY SHAFT ASSEMBLY

Place on a bench forks (4) and hub (2) according to the
position marked upon disassembling. Place the two rods (3)
inside fork holes and insert drive shaft (1). Tighten hub screw
(2) at the required torque.

71873

71874

Figure 84

Figure 85

Mark fork (3) assembling position. Unscrew screw (4) and
withdraw all forks (3) together with fork positioning rods (2)
and hub (1).

INTERNAL DRIVE SHAFY ASSEMBLY

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2855.6

39

Base - February 2003
