Iveco EuroCargo (12 to 26 t). Manual - part 42

The gears-controlling tie-rods bearing support is secured in the same chassis point on all models in the EuroCargo range, while the
adjustment tie-rod reaction plate is secured to the gearbox gears control in different positions according to the gearbox itself.

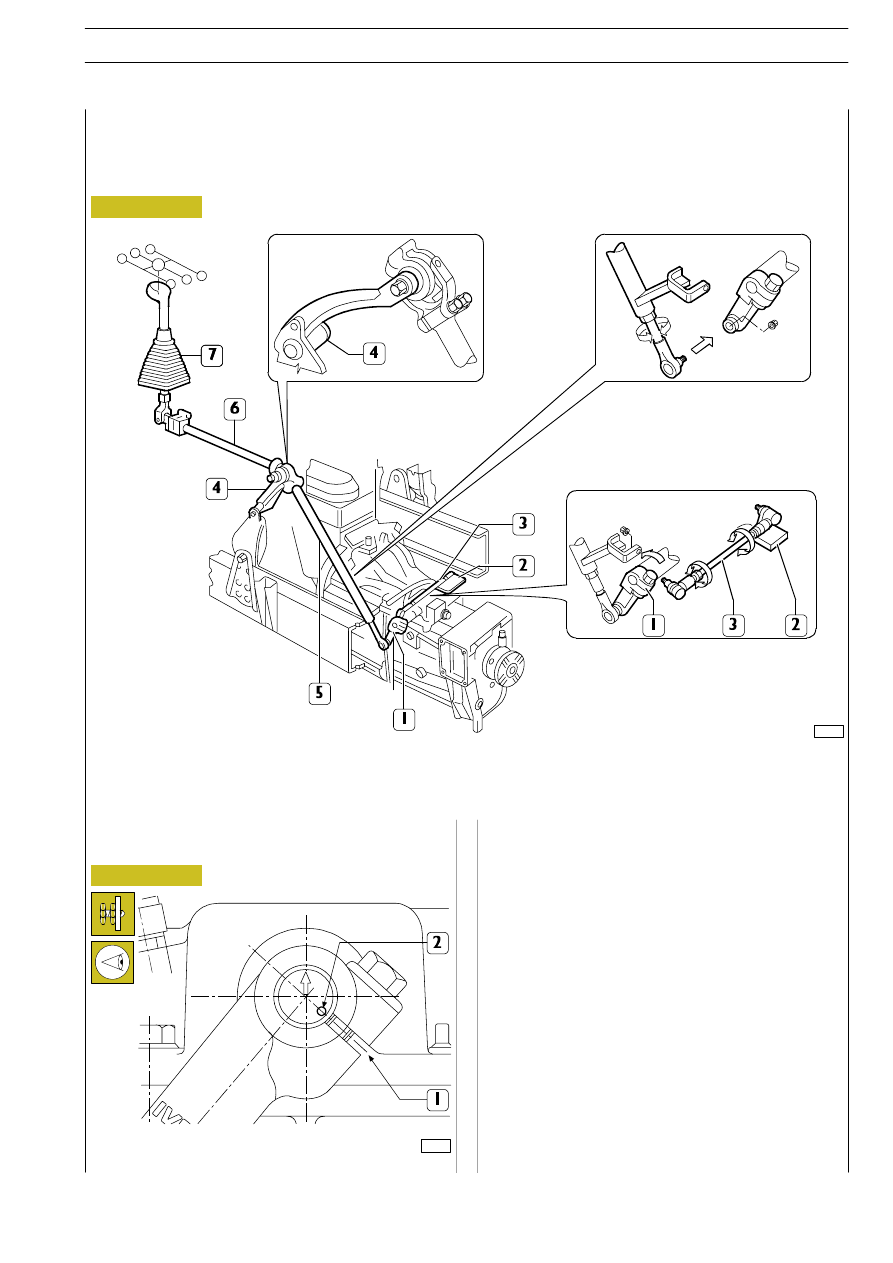

Figure 1

62590

62591

1. Gears control lever — 2. Reaction plate secured to gears control — 3. Adjustment tie-rod — 4. Bearing support —

5. Adjustable fixed tie-rod — 6. Telescopic tie-rod — 7. Gears lever

Gearbox control tie-rods adjustment

Figure 2

- Check or position, if disassembled, the gears control lever

on the transverse control: upon assembling the lever, the
milling (1) must correspond with the reference notch (2)
punched on the transverse shaft;

- position the gearbox in idle;

- in order to be sure about such operation, it is enough to

longitudinally push the transverse rod: if the rod performs
the movement, it means that it is in idle.

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX

5

Base - February 2003

62592

62593

70993

70994

Figure 3

Figure 4

Figure 5

Figure 6

- It is necessary that the gearbox remains in such a

condition for the whole operation. In order to be sure of
that, in place of the Idle-R.M. switch, a screw can be
applied with equal sizes (M 16x1.5 mm) with its bit
chamfered at 60

° that, completely screwed, blocks any

transverse rod movement for gearboxes 2855.6 and
2865.6 and the internal controls for gear boxes 2870.9
and 2895.9; it is anyhow sufficient to check whether the
neutral condition remains during the different stages
(avoiding any forcing on the lever);

- position the reaction plate on gears control and screw the

securing screws without completely tightening them;

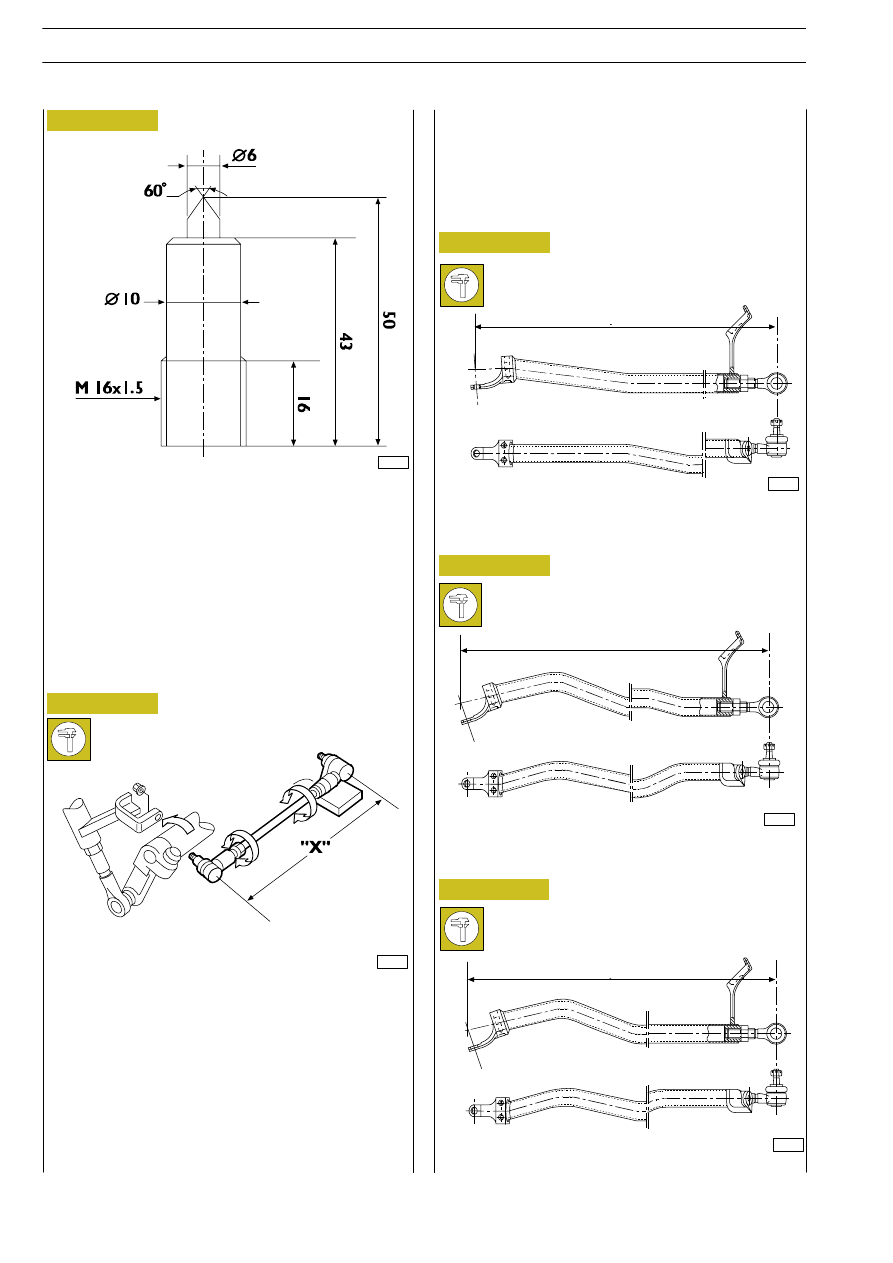

- check/adjust the length (X) of the gearbox control

reaction tie-rod that must be 329 mm;

MODELS 120EL17

MODELS 120EL21

MODELS 130E18 - 150E21 - 180E21

Figure 7

70992

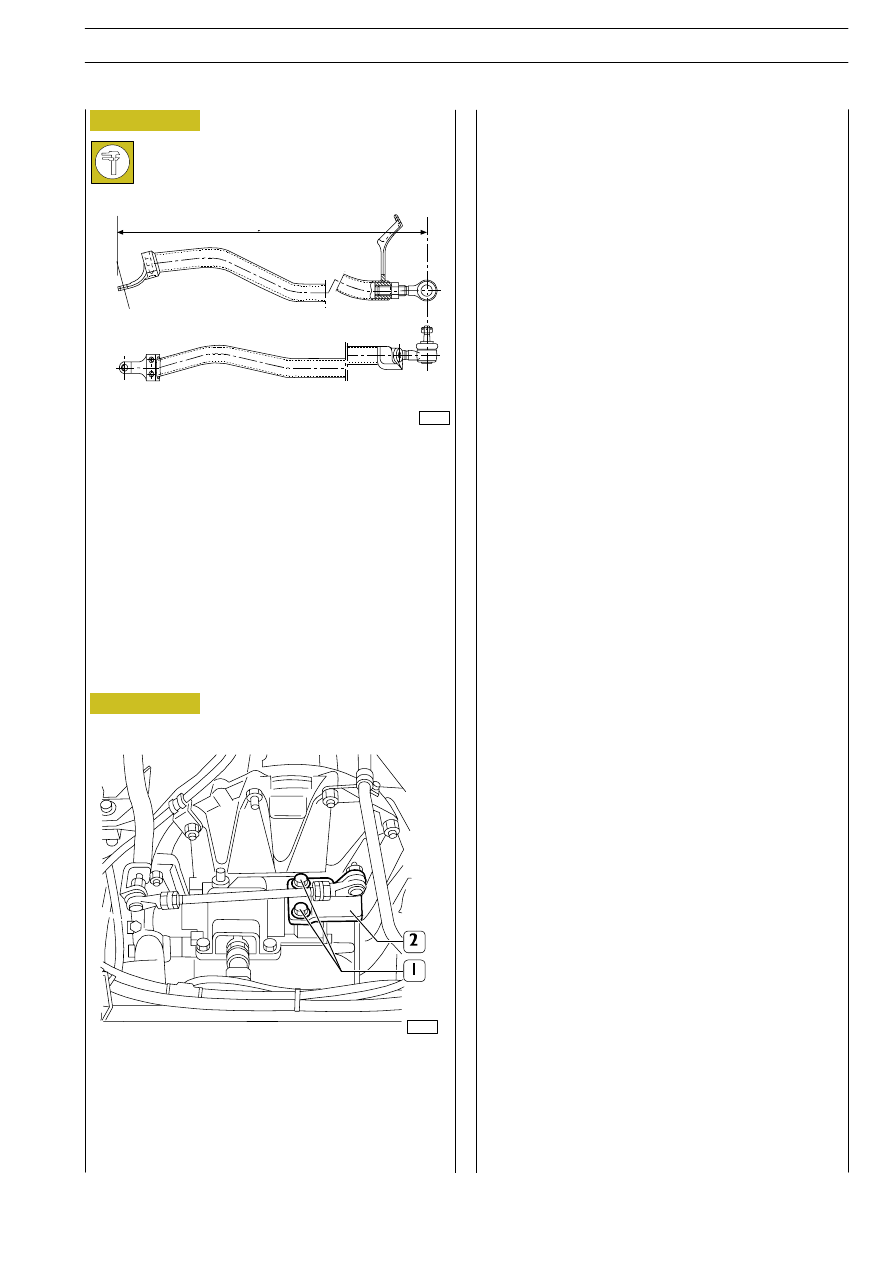

633.5

± 0.75 mm

706

± 0.75 mm

722.5

± 0.75 mm

- verify/adjust the fixed adjustable tie-rod length complying

with the shown dimensions (see Figures 5, 6, 7 and 8) with
a

± 0.75 mm tolerance (corresponding to 1/2 threading

turns).

E

URO

C

ARGO

T

ECTOR

12-26 t

6

GEARBOX

Base - February 2003
