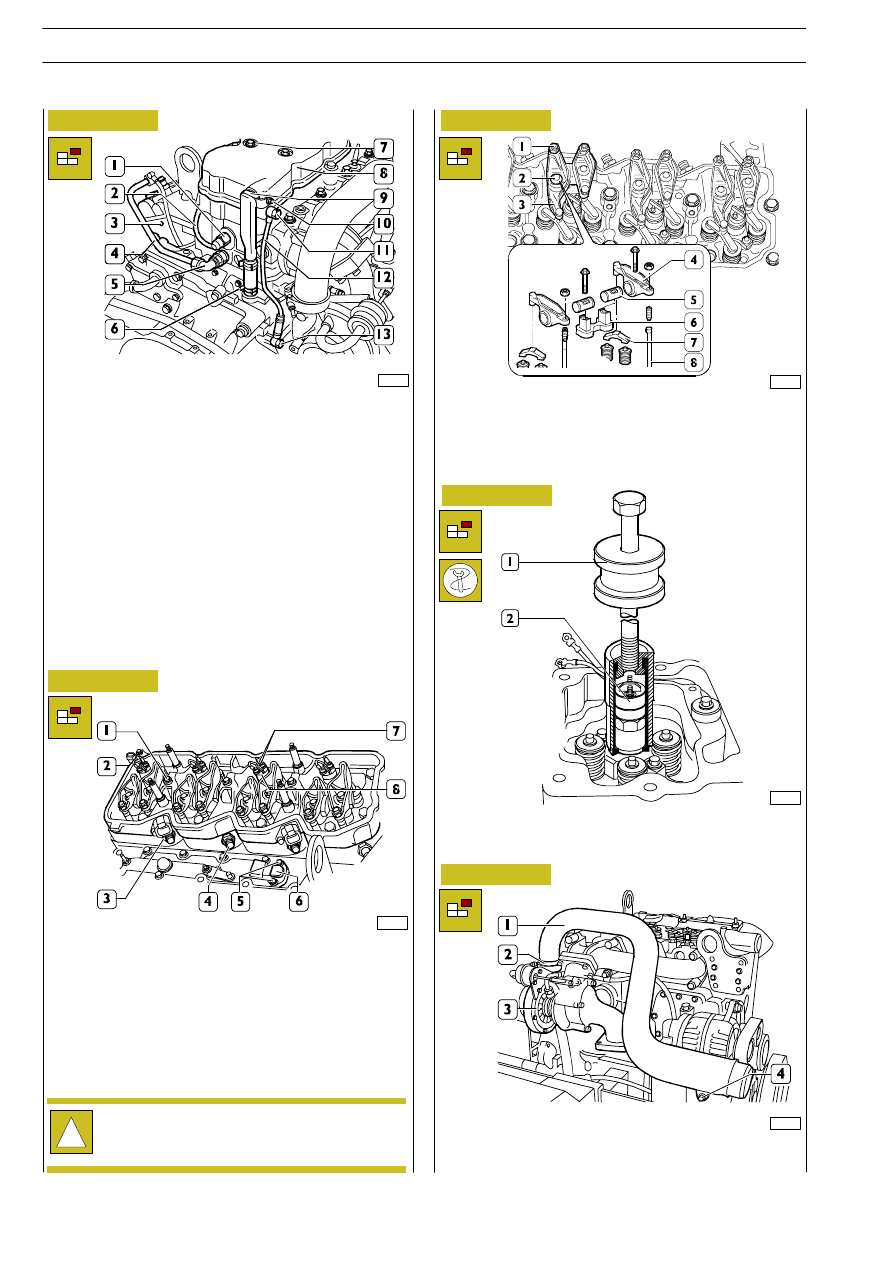

Remove from the fuel return pressure limiting device (1), the
pipe (2) as described in Figure 4.

Remove the pipe (4) from the air supercharger (3) and from
the union (5). Remove the nut (10) Loosen the elastic hose
clamp (6) and remove the oil vapor pipe (9).

Remove the unions (13-11) and remove the pipe (12).

Remove the nuts (7) and remove the tappet (8) cover
complete of gasket.

Remove the nuts (7) and disconnect the electric wires from
the injectors (8).

Remove the screws (1) and remove the injector harness
support (2) complete of gasket.

Remove

the

screws

(5)

and

remove

the

air

pressure/temperature sensor (6).

Remove the nuts (3) and withdraw the fuel manifolds (4).

Loosen the tappet adjuster fixing nuts (1) and unscrew the
adjuster.
Remove the screws (2), remove the equalizer unit (3)
composed by the support (6), equalizers (4), shafts (5) and
remove the bonds (7) from the valves. Remove the rods (8)

Remove the injector fixing screws and by means of tool

99342101 (1) withdraw the injectors (2) from the cylinder

head.

Remove the screw (4), loosen the clamp (2) and remove the
air conveyor (1) from the turbosupercharger (3)

Figure 9

Figure 10

Figure 11

Figure 12

Figure 13

!

The removed fuel manifold (4) shall not be used
again and they must be replaced by new ones.

E

URO

C

ARGO

T

ECTOR

12-26 t

42

ENGINE F4 AE 0481

Base - February 2003

70135

70136

70137

70138

70139

Figure 14

Figure 15

Figure 16

Figure 17

Figure 18

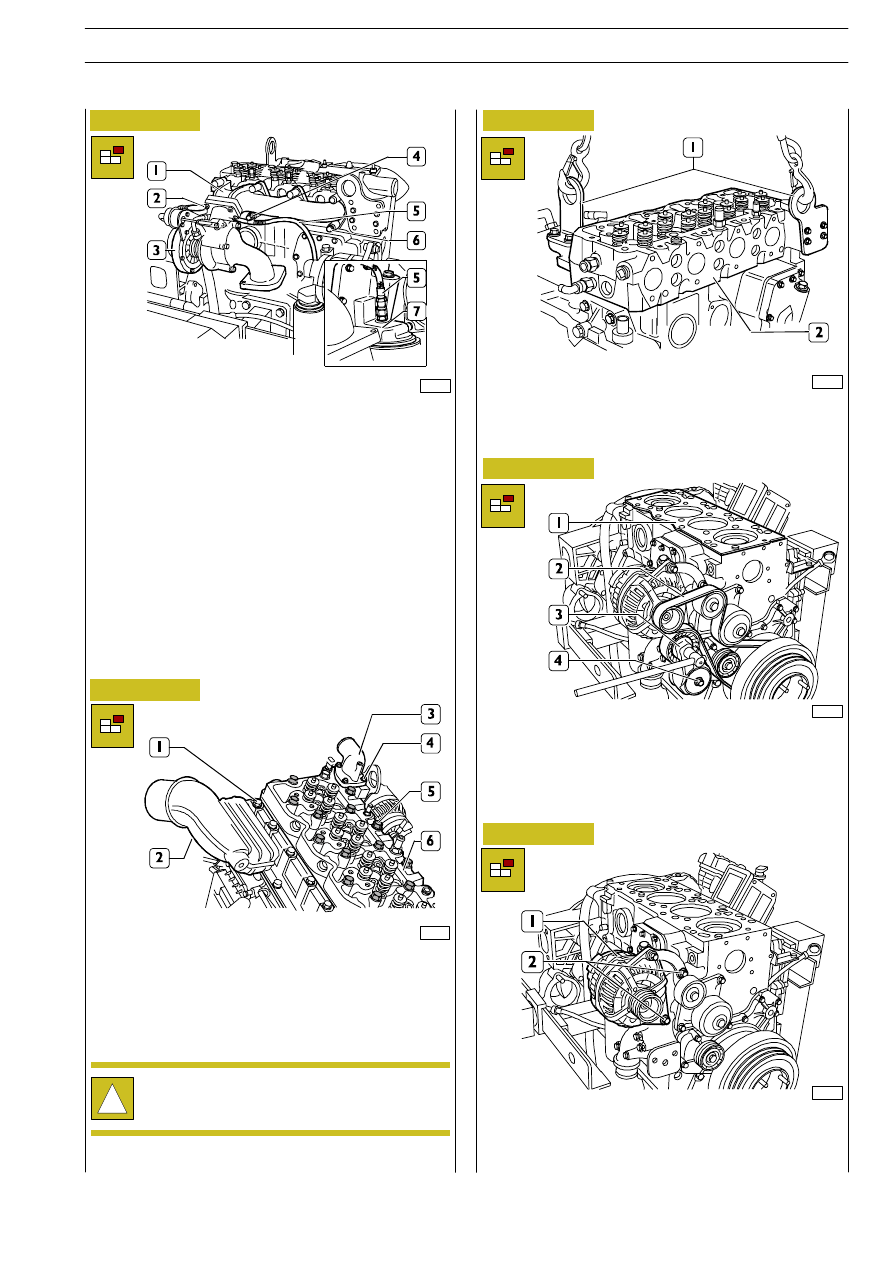

Remove the oil pipe (5) check clamp fixing screw (4) from
the exhaust manifold (1).

Remove the oil pipe (5) from the oil filter/ heating exchanger
support (7).

Remove the nuts (2) and remove the turbosupercharger (3)
from the exhaust manifold (1).

Remove the screws (6) and remove the exhaust manifold (1)
from the cylinder head.

Remove the screws (1) and remove the air conveyor (2)
complete of heater. Remove the screws (4), remove the
cover (3) and the relevant thermostat.

Remove the head cylinder (6) fixing screws (5).

Hook the brackets (1) with metal ropes and remove the
cylinder head (2) from the block by means of a hoister.

Remove the cylinder head gasket (1).

Loosen the stretch of the belt (2) by means of a proper
wrench, operating the automatic belt tightener (3)

and

remove the belt.

Remove the screw (4) and the automatic tightener (3).

Remove the screws (2) and disconnect the alternator (1)

!

The external screws pointed out are shorter.

E

URO

C

ARGO

T

ECTOR

12-26 t

ENGINE F4 AE 0481

43

Base - February 2003

70140

70141

70142

70143

70144

Figure 19

Figure 20

Figure 21

Figure 22

Figure 23

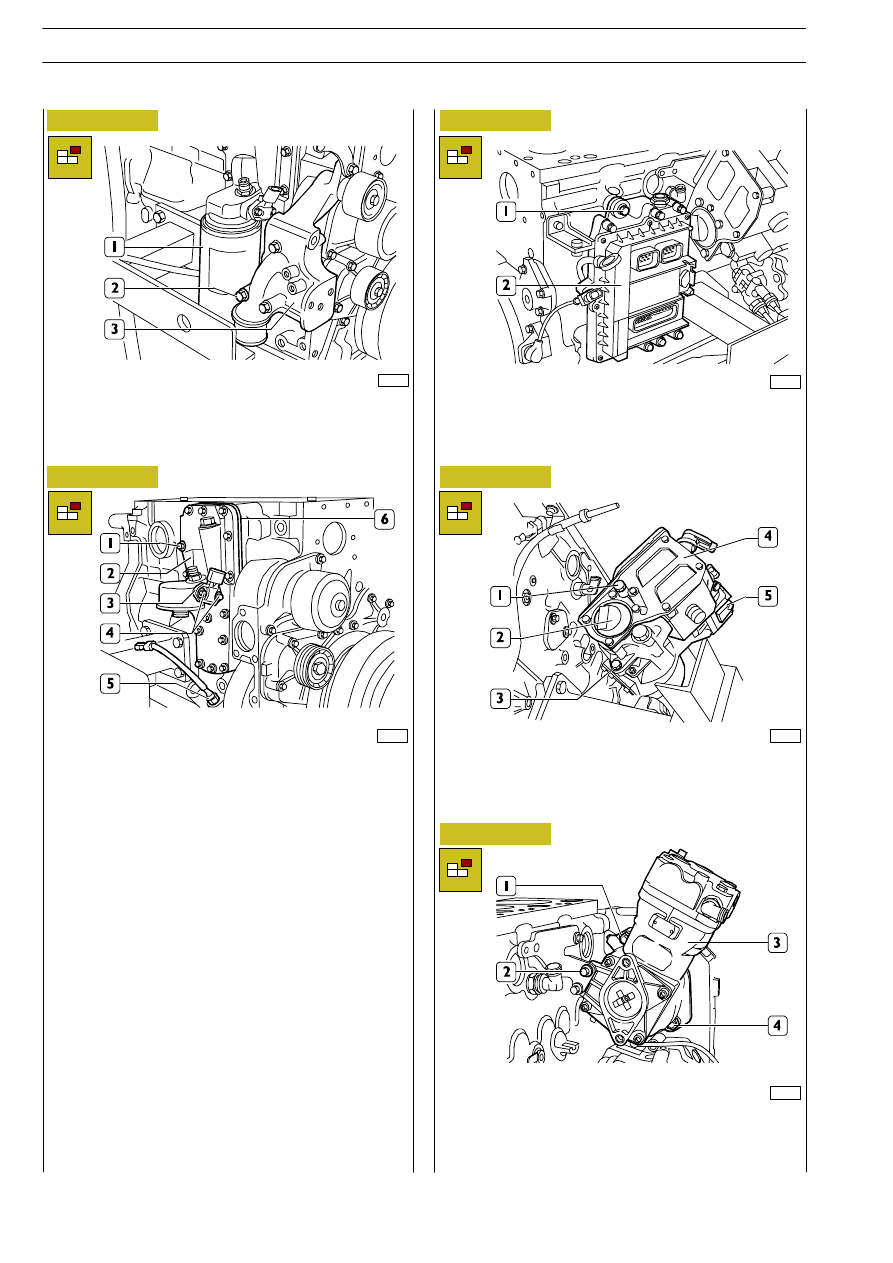

Remove the screws (2) and remove the alternator support
(3).

Remove the oil filter (1) by means of tool 99360076.

Remove

the

screws

(4)

and

remove

oil

temperature/pressure sensor.

Remove the screws (1) and remove the oil filter/heating
exchanger support (2), middle plate (6) and relevant gaskets.

Remove the oil level sensor (5)

Remove the screws (1) and the electronic control unit (2)
complete of heating exchanger.

By means of wrench 99355019, remove the screws (1) and
(3) and remove the hydraulic power steering pump (2)
complete of oil tank (4) from the air supercharger (5)

Remove the screws (2) and the nuts (1-4) and remove the
air supercharger (3)

E

URO

C

ARGO

T

ECTOR

12-26 t

44

ENGINE F4 AE 0481

Base - February 2003

70145

70340

70146

70148

70149

70150

Figure 24

Figure 25

Figure 26

Figure 27

Figure 28

Figure 29

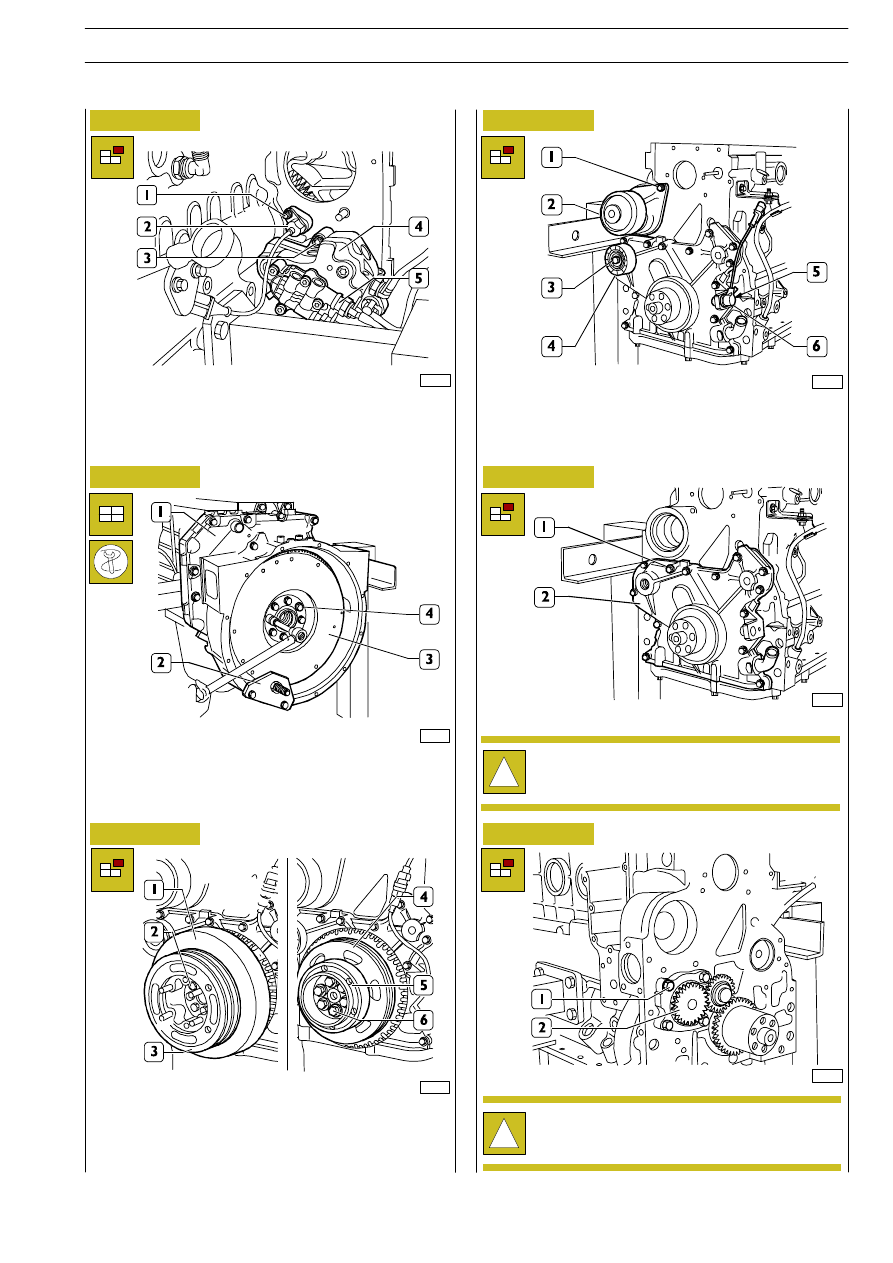

Remove the nut (1) and remove the phase sensor (2).

Remove the nuts (3) and remove the high-pressure pump (4)
complete of power supply pump (5).

Apply the tool 99360351 (2) to the flywheel housing (1), to
stop the flywheel (3) rotation.

Loosen the screws (4)

Remove the screws (2) and remove the pulley (3) and the
bumper flywheel (1).

Remove the screws (6) and remove the hub (5) and the
phonic wheel (4).

Remove the screws (1) and remove the water pump (2).
Remove the screws (3) and remove the roller (4).
Remove the screws (5) and remove the rpm sensor (6).

Remove the screws (1) and remove the front cover (2).

Remove the screws (1) and remove the oil pump (2).

!

Write down the screw (1) assembling position
because they exhibit different lengths.

!

It is not possible to overhaul the oil pump (2).

E

URO

C

ARGO

T

ECTOR

12-26 t

ENGINE F4 AE 0481

45

Base - February 2003
