Iveco Stralis AT/AD. Manuale - parte 417





298

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

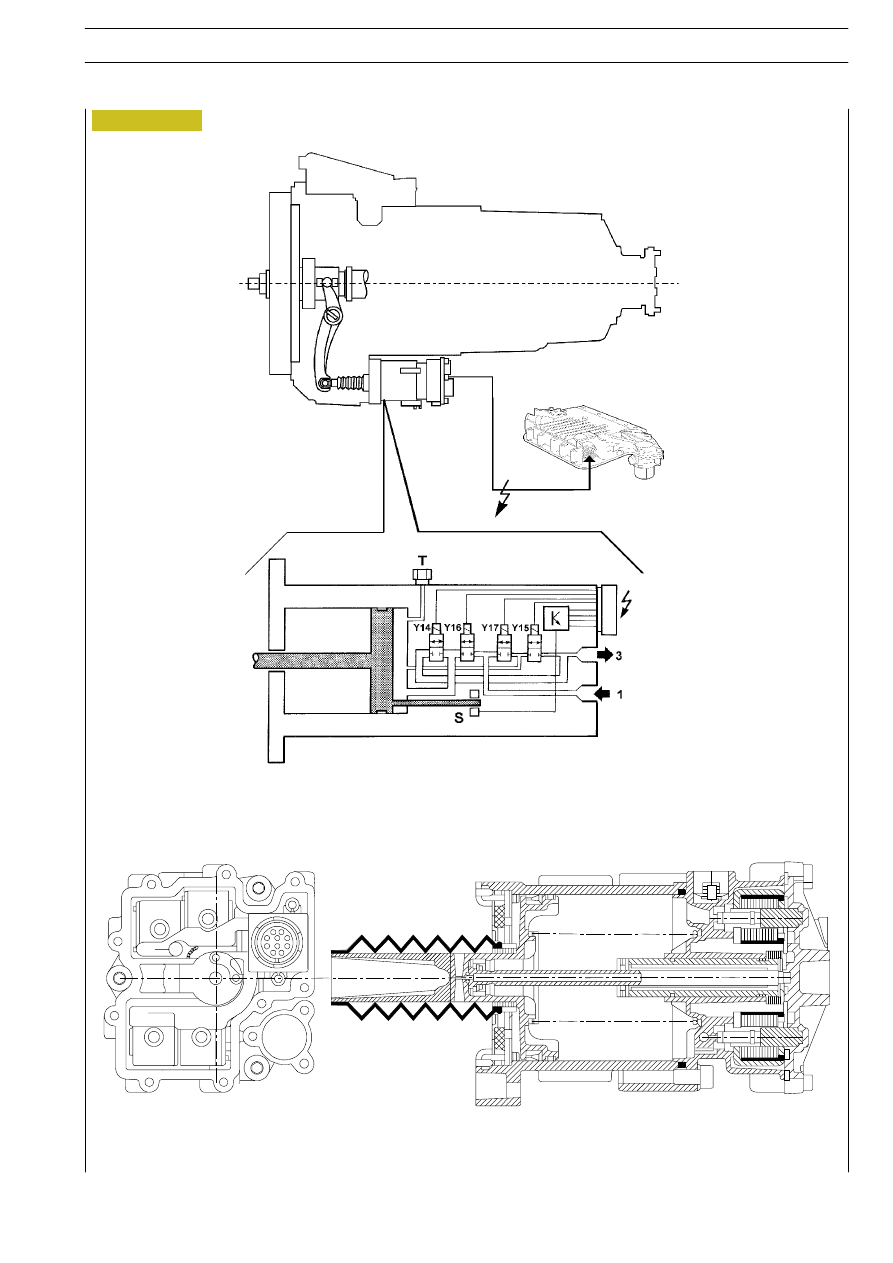

ATTUATORE FRIZIONE

L’attuatore frizione è montato nella parte inferiore della campana frizione.

È composto da quattro elettrovalvole, da un cilindro attuatore e da un sensore di posizione corsa frizione; è adatto per azionare
frizioni monodisco da 17,5 ” tramite leva con rapporto 2,09.

La centralina elettronica in funzione del carico rilevato dalla posizione del sensore pedale acceleratore (segnale proveniente dalla
centralina E.D.C.), alimenta le diverse elettrovalvole per l’innesto e il disinnesto lento o veloce della frizione.

Il sensore di posizione corsa frizione viene utilizzato dalla centralina per calcolare, ad ogni avviamento del veicolo, la condizione
di usura della frizione in modo da consentire accostamenti rapidi e superare le corse a vuoto.

Componenti dell’attuatore:

Y14 — Elettrovalvola per innesto veloce frizione
Y15 — Elettrovalvola per innesto lento frizione
Y16 — Elettrovalvola per disinnesto veloce frizione
Y17 — Elettrovalvola per disinnesto lento frizione
S

— Sensore di posizione corsa frizione

T

— Tappo per sfiato aria

La pressione di lavoro dell’attuatore è di 11 bar.

Le canalizzazioni interne hanno un diametro di:

2.5 mm per l’innesto/disinnesto veloce;

1.5 mm per l’innesto/disinnesto lento.

Alla partenza, vincolati dal carico, dalla pendenza e dalla posizione del pedale acceleratore, i tempi di attuazione sono:

Fase iniziale d’innesto: ~ 1 sec.

Fase di chiusura modulata: ~ 4 sec.

Durante il cambio di marcia, per permettere un raggiungimento preciso e veloce del regime di sincronizzazione, i suddetti tempi
diventano:

Fase di apertura modulata: ~ 0.6 sec.

Fase di apertura completa: ~ 0.3 sec.

Fase di chiusura modulata: ~ 1 sec.

Caratteristiche attuatore

Fluido di lavoro:

aria (min. 6 bar max 11.5 bar).

Alimentazione:

24 Volt.

Carico su leva in condizioni di lavoro:382 kg.

Temperatura di lavoro:

— 40 ºC + — 120 ºC.

Diametro cilindro:

100 mm.

Corsa pistone:

70 mm.

Figura 256

IMPIANTO ELETTRICO/ELETTRONICO

299

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

91305

A. Connettore 20 poli — B. Sensori giri cambio in uscita

A

B

Figura 257

300

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

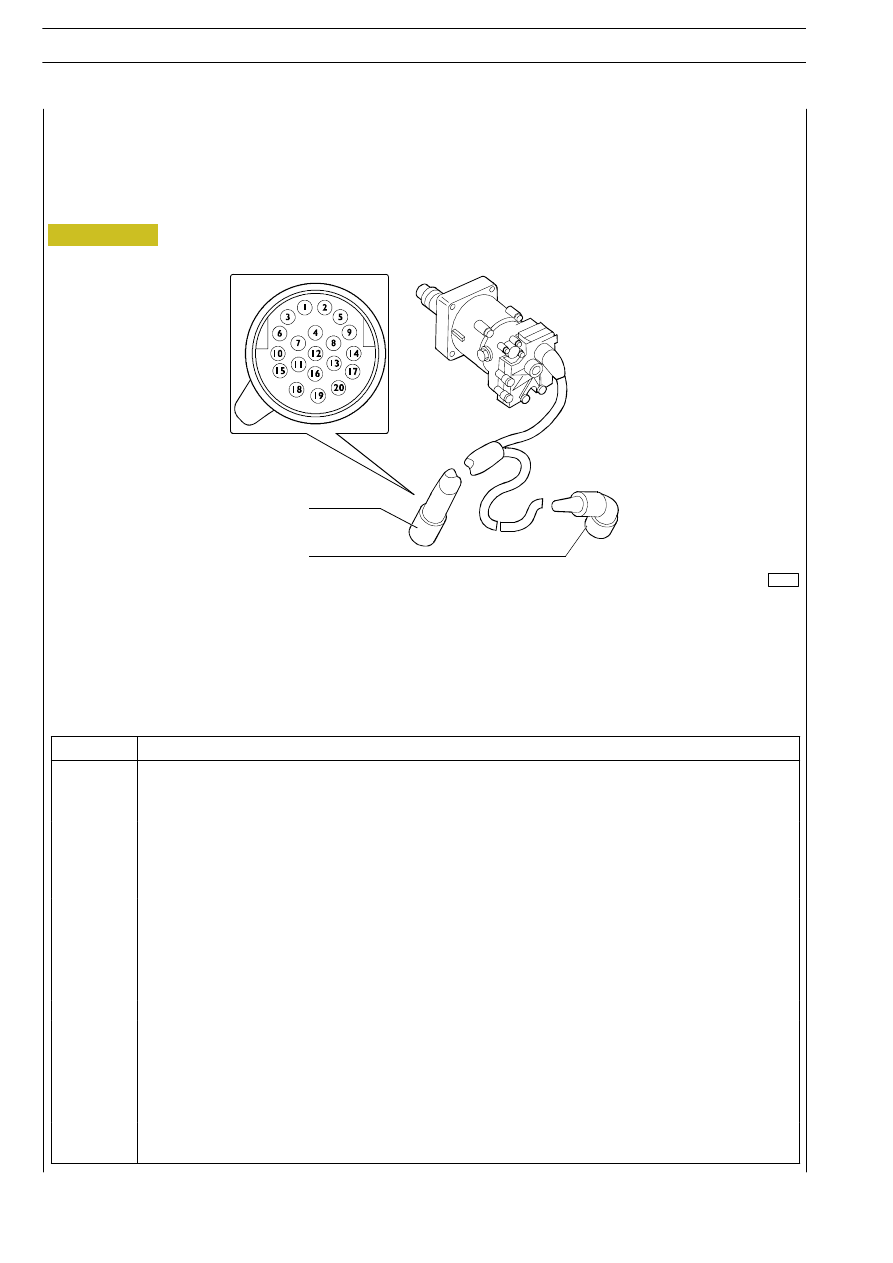

Pin—out attuatore frizione

Le elettrovalvole sono di tipo N.C. on/off, alimentate a 24 Volt con una resistenza di ~ 14

÷ 20 Ohm.

Il sensore è alimentato dalla centralina a 5 Volt ed il segnale di ritorno è compreso tra 0.5

÷ 4.5 Volt.

L’attuatore frizione è collegato al sistema mediante un connettore a 20 poli.

Pin

Funzione

1

2

3

4

5

6

Massa sensore velocità cambio (pin 2)

7

Segnale elettrovalvola Y17 (apertura lenta)

8

Segnale elettrovalvola Y16 (apertura veloce)

9

Segnale elettrovalvola Y15 (chiusura lenta)

10

Segnale analogico del sensore di posizione della frizione

11

Segnale sensore velocità in uscita cambio (pin 3)

12

Segnale elettrovalvola Y14 (chiusura veloce)

13

14

15

Alimentazione del sensore di posizione della frizione

16

Massa elettrovalvola Y15 — Y17

17

Massa elettrovalvola Y14 — Y16

18

19

Alimentazione sensore velocità cambio (pin 1)

20

Massa per sensore di posizione della frizione

001699

000422t

001727t

Figura 258

IMPIANTO ELETTRICO/ELETTRONICO

301

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

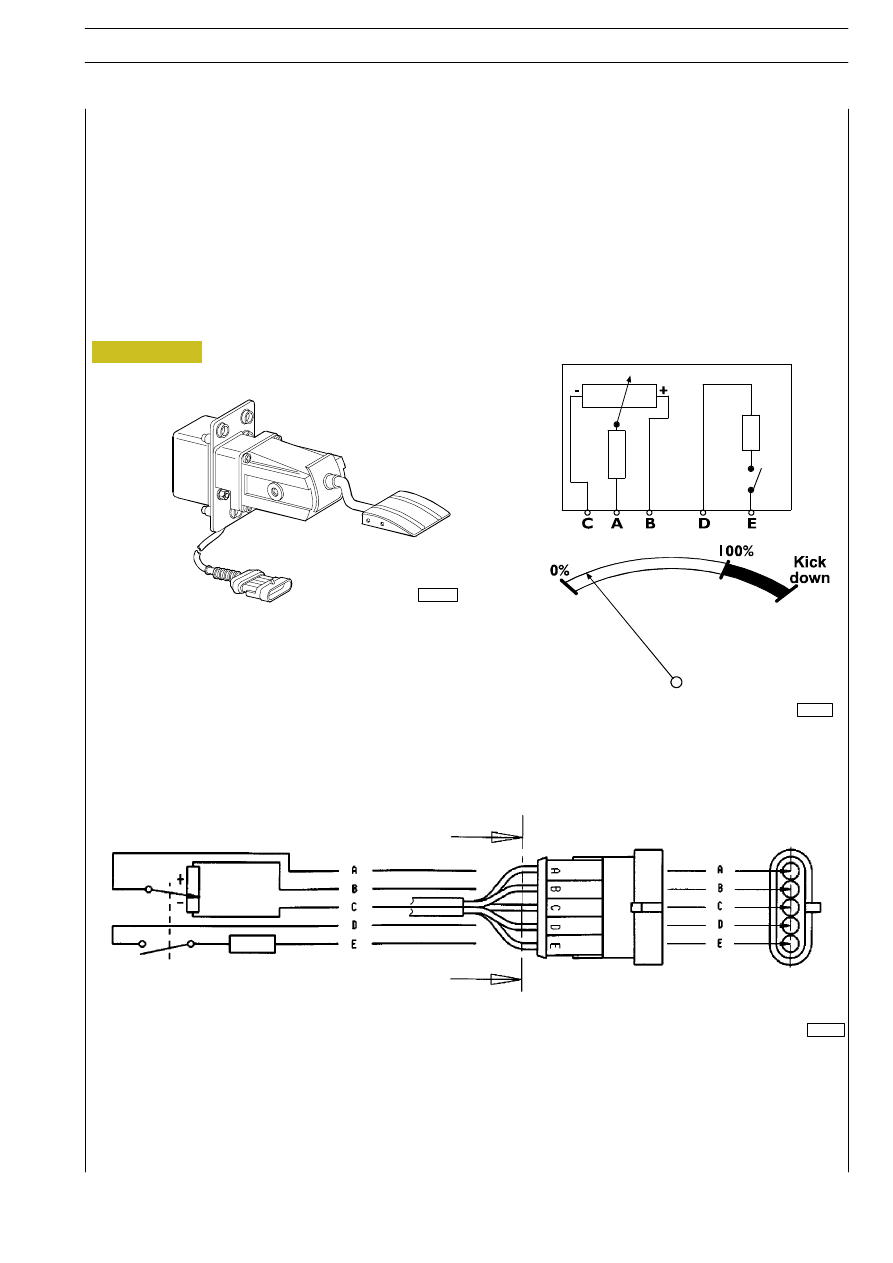

Pedale acceleratore

Per rilevare la posizione di minimo del motore e permettere l’inserimento della frizione alla partenza del veicolo, viene utilizzato
l’interruttore NA a pedale rilasciato integrato nel sensore di posizione.

Questo segnale arriva alla centralina elettronica EDC e mediante la linea CAN VDB (Vehicle Data Base) viene inviato alla centra-
lina cambio EuroTronic automated.

Durante la marcia in ”funzione auto”, tramite il pedale acceleratore, viene attivato il Kick Down per consentire di ottimizzare i
cambi marcia.

La funzione Kick Down è attivata quando la leva pedale dell’acceleratore (1) porta il potenziometro nella posizione 100% che
non corrisponde alla condizione di fondo corsa meccanico del pedale.

La parte terminale della corsa, con indurimento, è solo meccanica e serve per trasmettere all’autista la sensazione di Kick Down
inserito.
