Iveco Stralis AT/AD. Manuale - parte 387

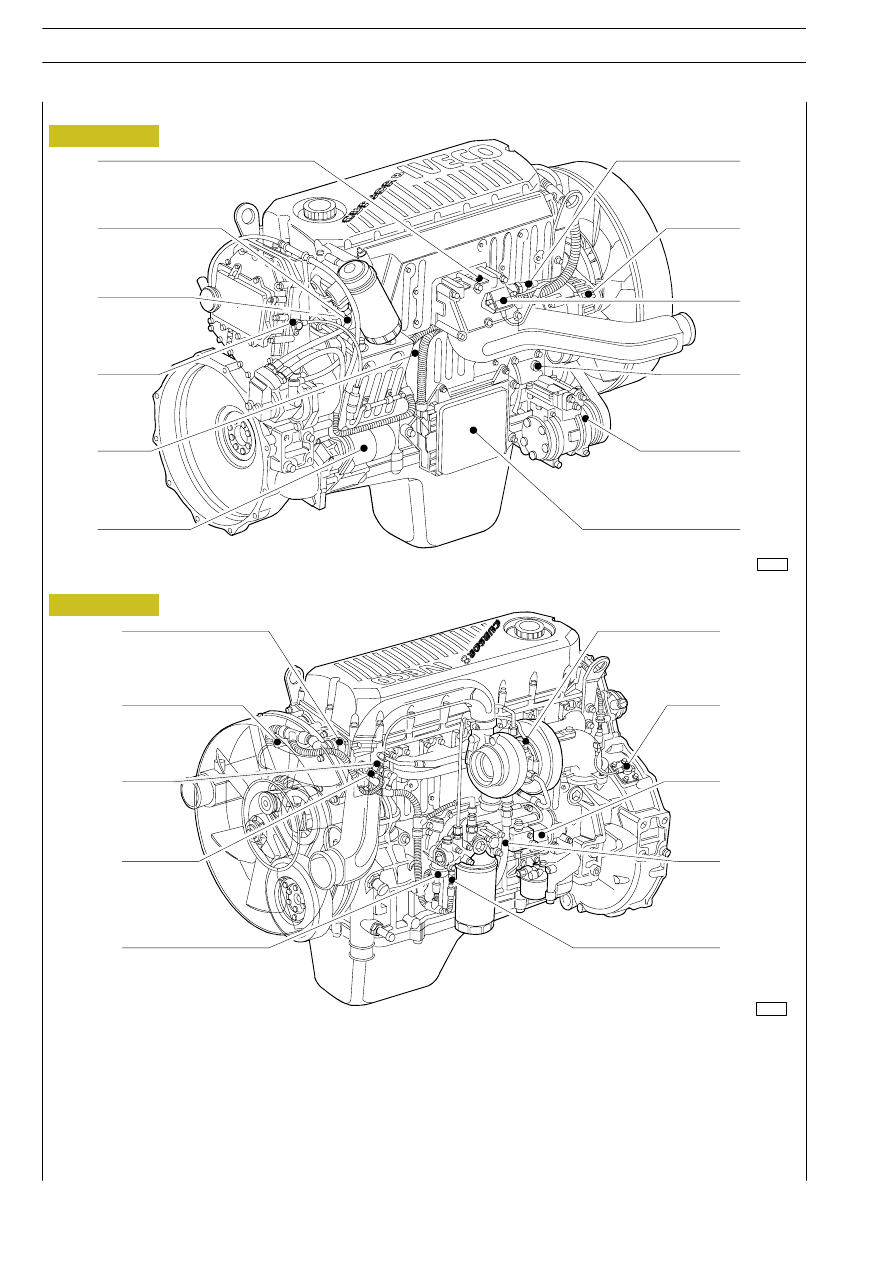

A. sensore giri motore su albero distribuzione — B. Resistenza per preriscaldo motore — C. Sensore temperatura ariaingresso

motore — D. Sensore pressione sovralimentazione — E. Alternatore — F. sensore livello Olio motore (optional). F/I. Compressore

condizionamento — G.Centralina EDC (MS6) — H. Punto di massa sul motore — I. Motorino avviamento — J. Sensore temperatu-

ra combustibile K. Sensore velocità turbina — L. Sensore giri motore su volano — M. elettrovalvola per comando turbina a geo-

metria variabile — N. sensore pressione attuatore turbina — O. Interruttore segnalazione filtro combustibile intasato — P. Tra-

smettitore bassa pressione olio — Q. Trasmettitore pressione olio — R. sensore temperatura acqua per edc — S. sensore tem-

pe ratura acqua — T. connettore su testa motore per collegamentocon elettrovalvole iniettori — U. elettrovalvola freno motore

7872

7871

VISTA MOTORE LATO DESTRO

VISTA MOTORE LATO SINISTRO

A

J

I

B

C

D

E

F

G

H

K

L

M

N

P

Q

R

S

T

U

F/1

O

Figura 136

Figura 137

180

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Componenti sul motore F2B (Cursor 8)

74204

EDC

MS6.2

B.C

.

EBS

SW

I

V.D.B.

I.C

.B

.

I.C

.B

.

E

U

ROTRONIC

FFC

+1

5

SHU

T

OFF

V.

D.

B

.

V.D.

B

.

B.C

.B

.

V.D.

B

.

V.D.

B

.

V.D.

B

.

V.D.

B

.

1

3

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

21

20

23

24

25

26

27

2

4

22

Figura 138

IMPIANTO ELETTRICO/ELETTRONICO

181

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

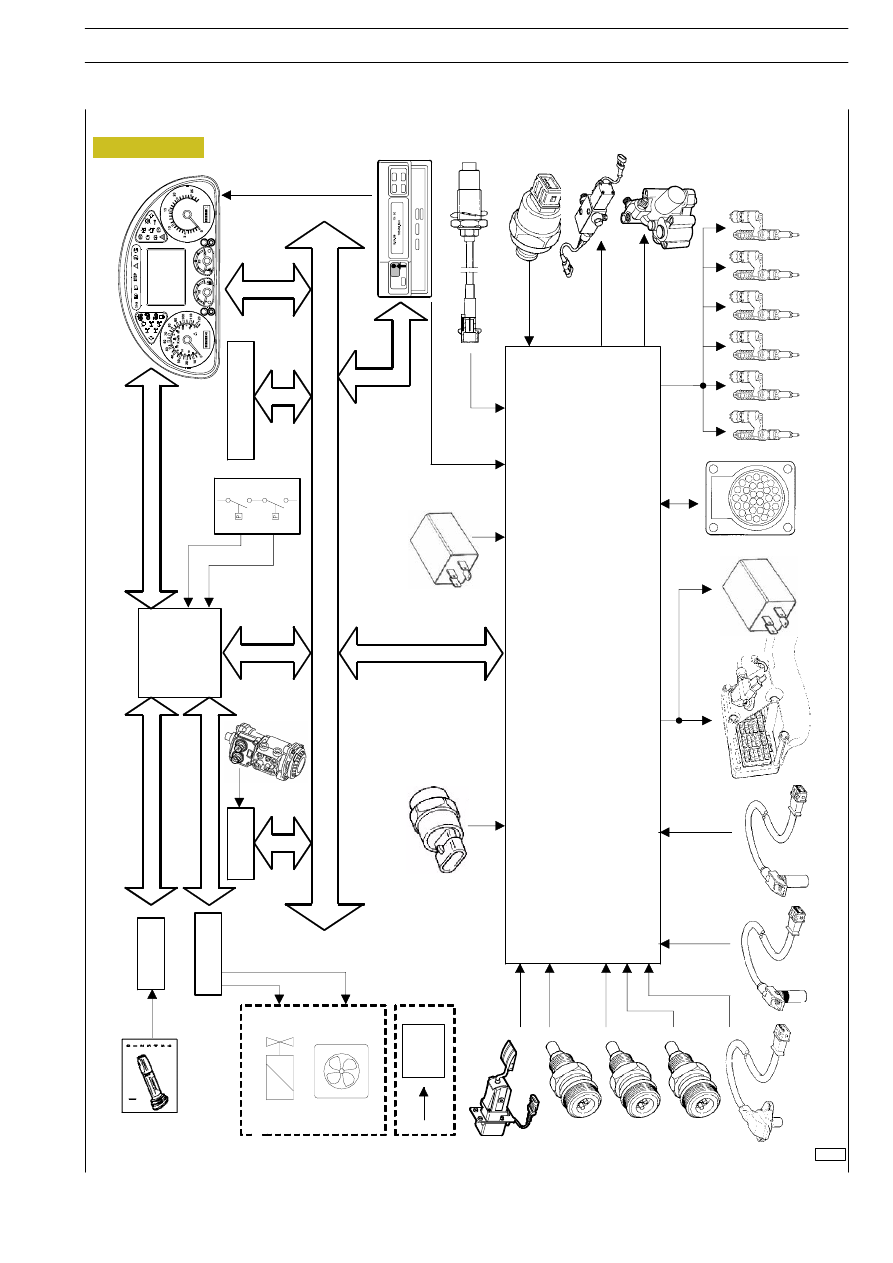

Schema di funzionamento sistema EDC

182

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

Rif.

Descrizione

Codice

componente

1

Cluster (indicatori ottici, temperatura acqua motore, preriscaldo, freno motore,
Speed Limiter, contagiri)

50005

2

Centralina elettronica cambio automatico

86004

3

Tachigrafo

40011

4

Teleruttore per EDC

25294

5

Sensore giri turbina

48043

6

Sensore pressione aria V.T.

85154

7

Elettrovalvola comando VGT

78248

8

Elettrovalvola freno motore

78050

9

Elettroiniettori

78247

10

Connettori 30 poli per diagnosi

72021

11

Teleruttore inserzione resistenza preriscaldo motore

25222

12

Resistenza preriscaldo motore

61121

13

Sensore giri distribuzione

48042

14

Sensore giri motore

48035

15

Sensore pressione aria

85158

16

Sensore temperatura aria

85155

17

Sensore temperatura liquido raffreddamento

85153

18

Sensore temperatura acqua combustibile

47042

19

Sensore di carica su acceleratore

85152

20

Interruttore frizione (cambio manuale)

42374

21

Centralina Multiplex FFC

86117

22

Elettrovalvola ventilatore motore

78116

23

Devioguida

54030

24

Centralina Multiplex SWI

86123

25

Gruppo pressostati segnalazione pressione liquido refrigerante (condizionatore)

42608

26

Centralina EBS

88005

27

Centralina Multiplex Body Computer

86116

Il sistema EDC installato su questa nuova gamma di veicoli è molto simile a quello precedente.

La differenza consiste (come si può notare dallos chema complessivo visualizzato nella pagina precedente) nell’introduzione di nuove
centraline che si interfacciano con la centralina EDC tramite diverse linee can (VDB: EDC con Cluster, Body Computer, EBS, Euro-
tronic).

È presente un ventilatore per il raffreddamento motore a comando pneumatico ed elettrico (in funzione della velocità) comandato
tramite linea can VDB da una centralina denominata FFC (F3A).

Per F2B è presente un ventilatore.

000576t

000576t

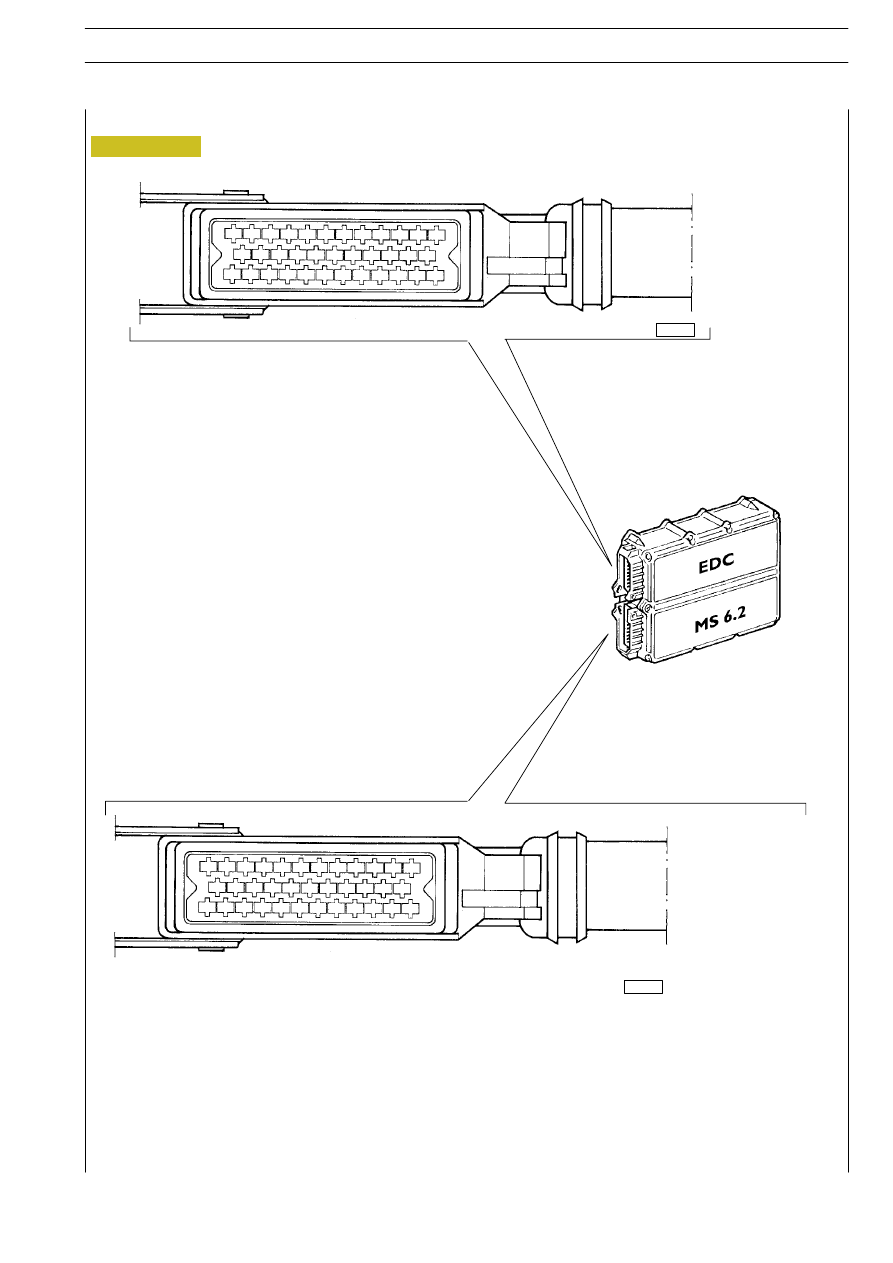

Connettore “B” telaio/cabina

A

B

Connettore “A” motore

Figura 139

IMPIANTO ELETTRICO/ELETTRONICO

183

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Centralina elettronica EDC 6.2
